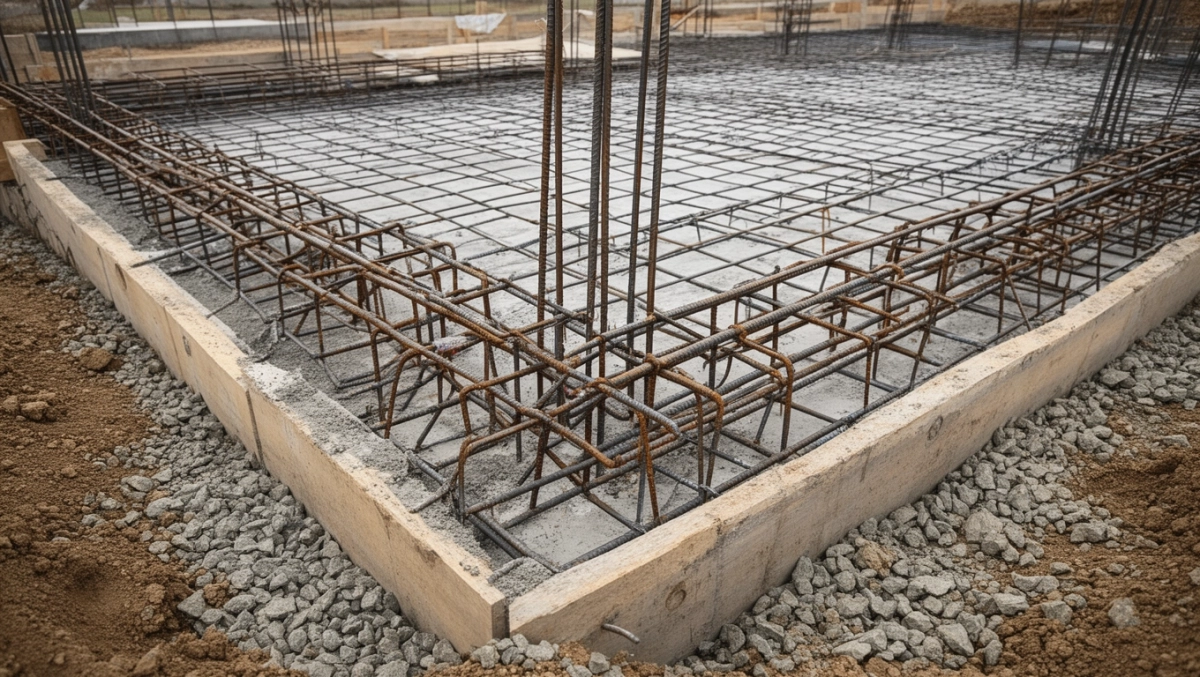

Zbrojenie obwodowe płyty fundamentowej – jak zrobić je raz, a dobrze

Rysa na posadzce po pierwszej zimie, wybrzuszona okładzina przy oknie tarasowym, reklamacja u wykonawcy, a w finale wzmocnienie za kilkadziesiąt tysięcy złotych? W większości przypadków winowajcą okazuje się źle ułożone zbrojenie obwodowe płyty fundamentowej. Nie sama siatka w środku, lecz pręty wzdłuż krawędzi, w narożach i wokół otworów. To właśnie tam beton pracuje na rozciąganie, a strefy te potrafią układać ludzie bez doświadczenia, traktując je jak zwykłe domknięcie obwodu. Poniżej siedem twardych reguł, konkretne liczby, dwie tabele i checklista odbioru, które pozwalają przejść przez ten etap budowy suchą stopą.

• Jak naprawdę pracuje płyta i dlaczego obwód jest najważniejszy
• Projekt wyjściowy: minimum, bez którego stal nie powinna wjechać na budowę
• Jakie pręty i rozstaw wybrać wzdłuż krawędzi płyty
• Dozbrojenie naroży i otworów: tam pęka najczęściej
• Otulina, dystanse i zakłady w strefie obwodowej
• Sprawdzone praktyki montażowe, które odróżniają dobrą ekipę od przeciętnej
• Kontrola zbrojenia obwodowego przed betonowaniem
• Wibrowanie i betonowanie: krótko, gęsto, bez agresji
• TOP 10 błędów przy zbrojeniu obwodowym płyty fundamentowej
• Mini-glosariusz, czyli o czym w ogóle mowa
• Zakończenie, w którym liczby mówią więcej niż słowa

Jak naprawdę pracuje płyta i dlaczego obwód jest najważniejszy

Płyta fundamentowa nie jest belką, więc nie myśli się o niej jak o belce. To tarcza spoczywająca na sprężystym podłożu, przenosząca obciążenia od ścian i słupów przez zaginanie ku dołowi. Strefa dolna rozciąga się w środku pola, a górna przy krawędziach i przy otworach. To dlatego właśnie zbrojenie obwodowe płyty fundamentowej odpowiada za najbardziej newralgiczne naprężenia rozciągające, nie jej środek.

Średnica pręta okazuje się w tym układzie mniej istotna niż geometria rozmieszczenia. Pręt gruby, ale rzucony byle jak i bez zakotwienia w wieńcach, wypina się przy pierwszym sezonie grzewczym. Natomiast siatka z dwóch warstw Ø12 co 15 cm, z prawidłowymi zakładami i ramkami na obrzeżach, domyka krawędź w sposób, którego żaden pojedynczy grubszy pręt nie powtórzy sam.

W modelu obliczeniowym wyróżnia się trzy funkcje stali: zbrojenie główne prowadzone w kierunku przenoszenia naprężeń, zbrojenie rozdzielcze prostopadłe do niego (rozkłada obciążenia, przejmuje skurcz, stabilizuje siatkę montażowo) oraz zbrojenie strefowe, czyli właśnie zbrojenie obwodowe płyty fundamentowej: ramki krawędziowe, dozbrojenia naroży i otworów. Każda z tych ról wymaga czegoś innego od projektu, a zmieszanie ich w jedną „siatkę" oznacza rezygnacę z myślenia.

W praktyce najczęściej popełniany błąd polega na traktowaniu krawędzi płyty jak ozdobnego domknięcia. Tymczasem rama obwodowa pracuje jak wieńce w ścianach, przejmując momenty i siły rozciągające powstające na styku płyty z murem. Źle skonstruowana rama potrafi przenieść rysę z fundamentu w górę, prosto na tynk i posadzkę, w ciągu jednego sezonu.

Projekt wyjściowy: minimum, bez którego stal nie powinna wjechać na budowę

Zanim zamówi się stal, konieczny jest projekt konstrukcyjny zawierający obliczenia statyczne, badania geotechniczne gruntu, rzut ścian nośnych z ich obciążeniami oraz wykaz przepustów instalacyjnych. Samo stwierdzenie wykonawcy „zrobimy to tradycyjnie" wystarczyło w stodole, ale w domu mieszkalnym kończy się reklamacją. Kopia rozwiązań sąsiada bywa gwarancją kłopotów, ponieważ inny obrys, inne grunty, inne obciążenia.

Norma PN-EN 1992-1-1 (Eurokod 2) wraz z krajowym załącznikiem narzuca wymiarowanie zbrojenia, natomiast PN-EN 13670 reguluje warunki wykonania, łącznie z minimalną otuliną i sposobem wiązania. Ostateczną decyzję zawsze podejmuje projektant z uprawnieniami. Wykonawca jest rzemieślnikiem, nie konstruktorem.

Jakie pręty i rozstaw wybrać wzdłuż krawędzi płyty

Dla typowego domu jednorodzinnego najczęściej stosuje się siatki z prętów żebrowanych Ø12 co 15 cm w obu kierunkach, z dozbrojeniem górnym ze stali Ø12 w rozstawie 12,5-15 cm w pasie obwodowym o szerokości 1,0-1,2 m. Takie liczby wynikają ze statyki większości płyt na gruntach nośnych i przy obciążeniach typu ściany murowanej. W gruntach słabych lub przy większych obciążeniach projektant zagęści siatkę i zwiększy średnicę.

Na rynku funkcjonują dwa podejścia do pozyskania stali. Pierwsze to siatki zgrzewane gotowe, cięte na wymiar, szybkie w montażu, ale z narzuconą geometrią i ograniczoną możliwością kształtowania detali. Drugie to pręty pojedyncze cięte i wiązane na budowie, dające pełną dowolność w narożach i przy otworach, lecz wolniejsze i bardziej zależne od ekipy. W domach jednorodzinnych rzadko stosuje się warianty pośrednie, bo różnica w robociźnie potrafi przesądzić o cenie.

Wybór konkretnego wariantu dyktuje projekt, a nie widzimisię ekipy. Dla każdego z nich obowiązuje stal żebrowana klasy B500SP, ograniczenie średnicy gładkiej do zadań pomocniczych oraz minimalny rozstaw zapewniający przepływ mieszanki betonowej. Drobnostka, a potrafi rozbroić całą płytę przy wibrowaniu.

Dozbrojenie naroży i otworów: tam pęka najczęściej

Narożnik płyty pracuje jak mała kleszcza: z jednej strony wciska go obciążona ściana, z drugiej podłoże „trzyma" róg mniej niż pole. Powstaje ukośne rozciąganie, którego prosta siatka nie przejmie, bo pręty nie idą pod skosem naprężenia. Dlatego w każdym narożu zewnętrznym układa się ramkę z prętów podłużnych, strzemiona lub kształtki ukośne prowadzone po przekątnej naroża pod kątem 45°. Ich zadanie polega na przejęciu składowej ukośnej, której siatka ortogonalna nie widzi.

Podobna fizyka obowiązuje przy każdym otworze w płycie: przejściu na komin, kanał wentylacyjny, przepust instalacyjny o średnicy większej niż 30 cm. Krawędź otworu zachowuje się jak miniaturowy narożnik i wymaga ramki obwodowej z prętów podłużnych wzdłuż krawędzi oraz prętów ukośnych w narożach otworu, zwykle 2×Ø12 lub 2×Ø14 w zależności od obciążenia. Bez tego rysa idzie od otworu prosto do krawędzi płyty.

Otwory mniejsze, do 30 cm średnicy, prowadzi się przez strefę obwodową bez specjalnych ramek, o ile nie kumulują się w jednym miejscu. Większe i gęstsze wymagają koordynacji między projektantem a instalatorem jeszcze przed ułożeniem stali. Zmiana trasy rury po ułożeniu siatki oznacza przebijanie się przez gotowe zbrojenie, czyli cięcie i dorabianie dozbrojeń na kolanie, a to zawsze gorsze niż rozwiązanie z projektu.

Red flag: brak rysunków detali w narożach i przy otworach w dokumentacji projektowej. Bez nich ekipa improwizuje, a improwizacja w strefie krytycznej oznacza rysę w eksploatacji.

Otulina, dystanse i zakłady w strefie obwodowej

Otulina chroni stal przed korozją i zapewnia współpracę z betonem. Według PN-EN 1992-1-1 minimalna otulina zależy od klasy ekspozycji. Dla XC1 (suche wnętrze, dach, płyta w suchym gruncie) to 25 mm, dla XC2 (mokre, rzadko suche) 30 mm, dla XC3 (umiarkowanie wilgotne) 35 mm, a dla XC4 (naprzemienne mokre i suche) 40 mm. W domach jednorodzinnych najczęściej przyjmuje się otulinę 40-50 mm od dołu płyty i 30-40 mm od góry ze względu na chropowatość podłoża i możliwość mechanicznego uszkodzenia.

Zakaz podkładek improwizowanych (kamyków, gruzu, kawałków stali) wynika z dwóch fizycznych powodów. Po pierwsze, punktowy podkład wybija beton i tworzy most termiczny sprzyjający korozji. Po drugie, punktowe podparcie oznacza, że stal „wisi" nad podłożem i wibrowanie mieszanki potrafi ją przemieścić. Dystanse plastikowe lub betonowe rozkłada się co 50-80 cm, gęściej w strefach deptania i pod pompą do betonu, gdzie ekipa chodzi po siatce.

Zakłady prętów w strefie obwodowej muszą mieć minimalną długość 50 średnic pręta w strefie rozciąganej i 40 średnic w strefie ściskanej. Dla Ø12 daje to minimum 60 cm w rozciąganiu, dla Ø10 minimum 50 cm. Zakłady rozkłada się „schodkami": nigdy w jednej linii w obu warstwach, bo tam koncentrują się naprężenia. Każde łączenie drutem wiązałkowym 1,2 mm, najlepiej podwójnie skrzyżowanym, eliminuje przesunięcie przy wibrowaniu.

W strefie obwodowej płyty zakłady warto przesunąć względem siebie o minimum 1,3 długości zakładu. To wymóg konstrukcyjny, którego złamanie tworzy rysę w dokładnie tym miejscu, które miało być wzmocnione.

Sprawdzone praktyki montażowe, które odróżniają dobrą ekipę od przeciętnej

Pręty zbrojeniowe przy krawędzi płyty wymagają powiązania z wieńcami obwodowymi ścian nośnych. Typowy detal przewiduje odgięcie pręta podłużnego w górę i zakotwienie go w wieńcu na długości minimum 50·Ø. To odgięcie nie jest dekoracyjne, lecz przenosi moment z płyty na ścianę. Ucięcie pręta „na równo z krawędzią" lub pozostawienie go bez zakotwienia to klasyk reklamacji w okresie zimowym.

Przy montażu siatki pomaga kilka nawyków. Pierwszy to układanie warstwy dolnej na dystansach, ułożenie rur instalacyjnych, dopiero potem warstwy górnej. Druga zasada to kolejność: najpierw rury i przepusty, potem zbrojenie, nie odwrotnie. Trzecia rzecz to kołki dystansowe między warstwami, zapobiegające wciskaniu górnej siatki w beton podczas chodzenia ekipy.

Jeśli wymaga tego projekt, wzdłuż krawędzi układa się dodatkowe pręty podłużne w górnej warstwie, a przy narożach dodatkowe pręty ukośne łączące dwie prostopadłe krawędzie. Każdy z tych elementów musi być powiązany z zasadniczą siatką i zakotwiony zgodnie z rysunkiem, inaczej traci swoją funkcję i zostaje jedynie wizualną atrapą.

Warto pamiętać, że siatka zgrzewana nie lubi cięcia „na zimno" bez dylatacji. Wszelkie skrócenia arkuszy wykonuje się z odpowiednim zakładem na sąsiednim arkuszu, nie przez obcinanie prętów bez nadkładki. Cięcie na budowie powinno być ograniczone do minimum, a każde cięcie zostawia zakład min. 50·Ø.

Kontrola zbrojenia obwodowego przed betonowaniem

Odbiór zbrojenia to moment, w którym błędy są jeszcze tanie do naprawy. Godzina pracy konstruktora kosztuje grosze przy kilkudniowym wibrowaniu, pompowaniu i wykańczaniu, a w porównaniu z naprawą posadzki to ułamek procenta budżetu. Przed przyjazdem pompy dobrze jest przejść przez 8-punktową listę i mieć ją podpisaną przez kierownika budowy.

Zdjęcia warstwy dolnej przed ułożeniem przepustów, a potem warstwy górnej przed betonowaniem, to najtańsze ubezpieczenie od sporów. W razie reklamacji nikt nie musi pamiętać, jak było, wystarczy otworzyć album.

Wibrowanie i betonowanie: krótko, gęsto, bez agresji

Wibrowanie płyty zbrojonej obwodowo przypomina wibrowanie gęstej siatki z drutów. Buława wibratora zagłębia się co 30-40 cm, czas pracy w jednym miejscu nie przekracza kilkunastu sekund. Zbyt długie wibrowanie powoduje, że mieszanka opada, kruszywo się rozdziela, a siatka może „pływać". Sygnałem ostrzegawczym jest moment, gdy stal zaczyna być widoczna na powierzchni albo pojawia się mleczko cementowe zbyt obficie, wtedy operator robi przerwę w danym miejscu.

Betonowanie płyty wymaga płynnego tempa. Przerwy dłuższe niż 30-40 minut między kolejnymi dostawami grożą powstawaniem styków roboczych, czyli płaszczyzn potencjalnych rys. Warto zaplanować logistykę dostaw i rezerwę pompą na wypadek opóźnienia gruszki. Układanie odbywa się pasami, od strony dalszej od dojazdu, a wibrowanie zgodne z ruchem układania.

Pielęgnacja betonu po wylaniu decyduje o wytrzymałości końcowej i skurczu. Polewanie wodą, przykrycie folią lub matami utrzymującymi wilgoć przez minimum 7 dni pozwala uniknąć rys skurczowych, które potrafią „położyć" posadzkę jeszcze zanim się wprowadzimy.

TOP 10 błędów przy zbrojeniu obwodowym płyty fundamentowej

1. Brak dokumentacji projektowej. Zamawianie stali „na czuja" kończy się reklamacją po dwóch sezonach.
2. Stal gładka zamiast żebrowanej. Gładka nie kotwi się w betonie, pręty przesuwają się przy obciążeniu.
3. Otulina „na oko". Mniej niż 30 mm od dołu, za dużo od góry; korozja atakuje najpierw tam, gdzie jest najmniej.
4. Podkładki z gruzu i kamieni. Punktowy mostek termiczny i niepowtarzalne uszkodzenia powierzchni betonu.
5. Zakłady w jednej linii. Koncentracja naprężeń tam, gdzie powinno być wzmocnienie.
6. Brak dozbrojenia w narożach. Ukośna rysa po pierwszej zimie.
7. Przebijanie siatki instalacjami. Cięcie prętów bez dozbrojenia w otoczeniu przepustu.
8. Niedokotwienie do wieńców. Rysa na styku płyty i ściany, ciągnąca się przez tynki.
9. Mieszanie średnic bez projektu. „Tutaj damy grubsze" w wykonaniu wykonawcy to proszenie się o kłopoty.
10. Brak zdjęć i odbioru. Przy reklamacji nie ma dowodu, że stal była prawidłowa.

Każdy z powyższych punktów można naprawić, gdy zostanie wyłapany przed betonowaniem. Po wylaniu koszt rośnie dziesięciokrotnie. Dlatego tak istotne jest formalne odebranie zbrojenia obwodowego płyty fundamentowej z wpisem do dziennika budowy i dokumentacją zdjęciową.

Mini-glosariusz, czyli o czym w ogóle mowa

Otulina to warstwa betonu od zewnętrznej powierzchni pręta do krawędzi elementu. Chroni przed korozją i zapewnia przyczepność.

Zakład to miejsce, w którym dwa pręty zachodzą na siebie, przenosząc siły rozciągające przez przyczepność betonu.

Strefa krytyczna obszar płyty z koncentracją naprężeń: krawędzie, naroża, otwory, strefy pod słupami.

Dystans to element utrzymujący stałą otulinę (plastikowy lub betonowy klocek, podkładka).

Dozbrojenie dodatkowe pręty w miejscach wymagających wzmocnienia, niezależne od siatki głównej.

Wieńce to belki obwodowe w poziomie stropu lub pod stropem, w których zamyka się zbrojenie płyty i ścian.

Zakończenie, w którym liczby mówią więcej niż słowa

Godzina pracy konstruktora odbierającego zbrojenie kosztuje mniej niż metr kwadratowy posadzki, którą trzeba skuć po roku użytkowania. Przy budżetowej płycie o powierzchni 120 m² naprawa źle zazbrojonej krawędzi potrafi zamknąć się w kwocie sięgającej 10% wartości całego stanu surowego. Tymczasem rzetelna kontrola odbiorowa zajmuje jedno popołudnie i daje spokój na dekady.

Źródła danych i norm: PN-EN 1992-1-1 (Eurokod 2: Projektowanie konstrukcji z betonu) wraz z polskim załącznikiem krajowym; PN-EN 13670:2011 (Wykonywanie konstrukcji z betonu); norma zbrojeniowa dotycząca stali B500SP wg PN-EN 10080; klasy ekspozycji XC wg PN-EN 206; klasyfikacja gruntów i warunków posadowienia wg PN-EN 1997 (Eurokod 7). Więcej informacji technicznych: portal Krajowej Izby Inżynierów Budownictwa, strona Polskiego Komitetu Normalizacyjnego (pkn.pl).
