Zmiana wysokości bramy segmentowej bez stresu i kucia ściany

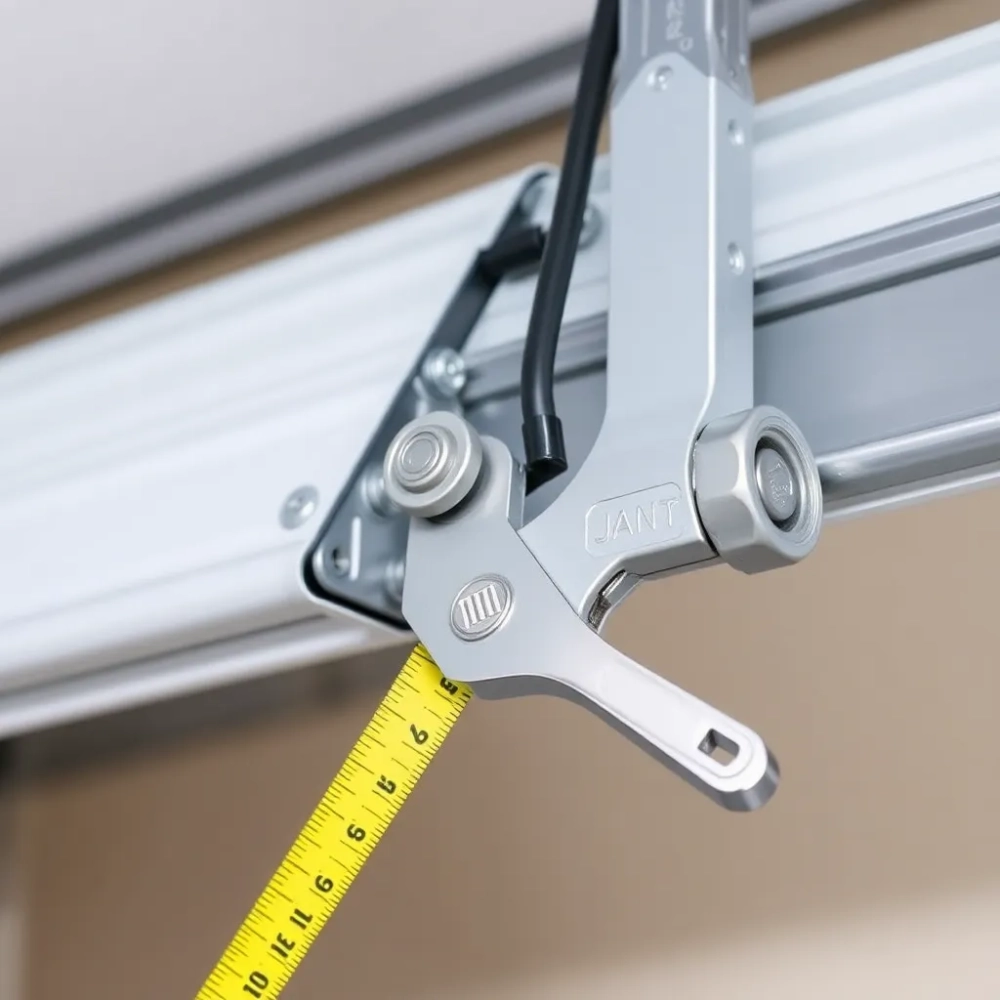

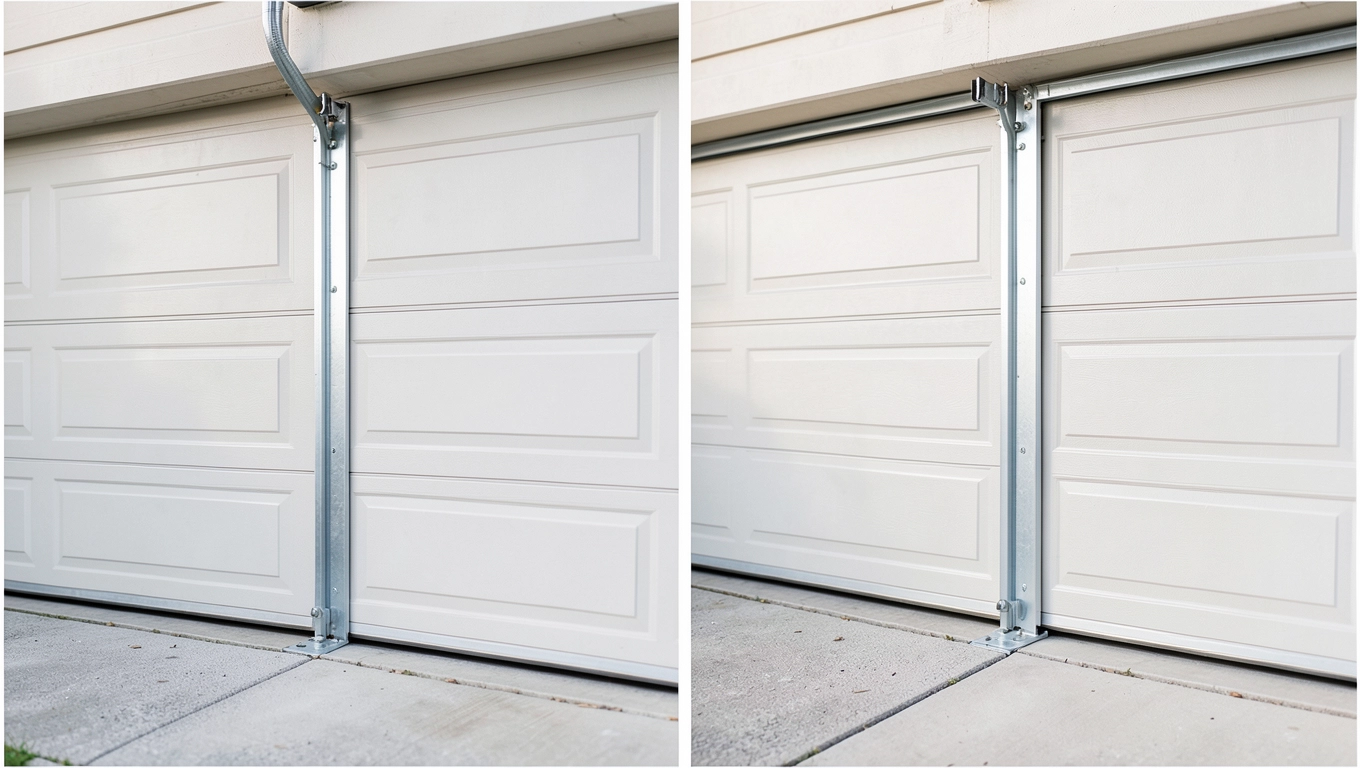

Brama segmentowa, która zostawia pięciocentymetrową szczelinę przy podłodze albo cofa się po dotknięciu krawędzi, to nie defekt producenta i nie znak, że trzeba ją wymieniać. W blisko czterech przypadkach na dziesięć źródłem problemu jest rozregulowany napęd albo sprężyny, które straciły napięcie wzorcowe. Zmiana wysokości bramy segmentowej sprowadza się najczęściej do dwóch precyzyjnych czynności: ponownej nauki pozycji krańcowych w sterowniku oraz dokręcenia lub poluzowania sprężyn o ściśle określoną liczbę obrotów. Obie procedury da się przeprowadzić samodzielnie w kwadrans do pół godziny, o ile ma się pod ręką właściwe narzędzia, odrobinę miejsca z boku skrzynki sprężynowej i zrozumienie, dlaczego każdy krok działa w taki, a nie inny sposób. Poniżej rozkładam obie ścieżki na czynniki pierwsze.

- Programowanie napędu bramy segmentowej bez instrukcji
- Kalibracja sprężyn w bramie segmentowej jedno i dwusprężynowej
- Kiedy wezwać serwis do zmiany wysokości bramy segmentowej
Programowanie napędu bramy segmentowej bez instrukcji
Silnik zapamiętuje dwie pozycje: górną, w której panel chowa się pod sufitem, oraz dolną, w której uszczelka dociska do posadzki. Pamięć ulotna prądu oraz statyczne rozładowanie kondensatorów na płytce potrafią skasować te współrzędne bez ostrzeżenia. Pierwszym sygnałem bywa brama, która zatrzymuje się trzy centymetry za wcześnie albo odbija od podłogi, jakby napęd testował granicę wytrzymałości uszczelki. Zanim sięgniemy po telefon do serwisu, warto samodzielnie przeprowadzić pełną procedurę uczenia krańcówek, którą producenci ukrywają w instrukcjach pod tajemniczym skrótem SET lub LRN.
Pozycja startowa ma znaczenie mechaniczne, nie rytualne. Brama musi stać w połowie wysokości, a napęd odłączony od zasilania, żeby żaden przypadkowy impuls z pilota nie uruchomił silnika w trakcie kasowania. Po włączeniu zasilania i przytrzymaniu przycisku programowania przez pięć sekund dioda LED przechodzi z trybu pracy ciągłej w tryb pulsacyjny. Ten kod świetlny to potwierdzenie, że pamięć EEPROM została wyczyszczona i czeka na nowe współrzędne.
Szybka ściąga dla pięciu popularnych marek
| Marka | Wejście w tryb nauki | Kolejność krańcówek | Zatwierdzenie |
|---|---|---|---|
| Hörmann | Przycisk na obudowie napędu, przytrzymać 5 s | Najpierw dół, potem góra | Krótkie wciśnięcie tego samego przycisku |
| Wiśniowski | Przełącznik SET w panelu sterowania | Góra, dół, ponownie góra | Przełącznik w pozycję AUTO |
| Nice | Przycisk P1 na centralce, 3 s | Dół → pauza → góra | Przycisk P2 przez 2 s |
| Came | Jednoczesne naciśnięcie ▲ i ▼ przez 4 s | Dół, potem góra | Przycisk OK na wyświetlaczu |
| Somfy | Przycisk programowania z boku głowicy | Pozycja pośrednia → dół → góra | Przytrzymanie do dwóch sygnałów |
Czułość przeszkodowa to osobny parametr, którego nie wolno ruszać w tym samym cyklu co krańcówki. Fotokomórki albo listwa kontaktowa wykrywają opór wzdłuż prowadnicy i odsyłają sygnał stopu do sterownika. Zbyt wysoka czułość powoduje, że brama odbija od mokrej uszczelki; zbyt niska sprawia, że panel wjedzie w samochód. Regulację czułości ustawia się dopiero po utrwaleniu pozycji, w trybie serwisowym, i zmienia się ją o jedno wcięcie potencjometru na raz, obserwując reakcję.
Zagubiona instrukcja to nie problem. Każdy liczący się producent udostępnia archiwum PDF w sekcji wsparcia technicznego. Wystarczy wpisać pełny model napędu, nie samej bramy, bo jeden segment może współpracować z trzema różnymi głowicami w zależności od rocznika. Numer seryjny na tabliczce znamionowej odczytywany jest jako ciąg sześciu do dziesięciu znaków, zwykle w formacie literowo-cyfrowym z kreskami rozdzielającymi partie oznaczeń producenta i roku produkcji.
Narzędzia i warunki bezpieczeństwa
Drabinka aluminiowa o stabilnej stopie, latarka czołowa, rękawice antyprzecięciowe oraz drugi pilot to absolutne minimum. Napęd podczas nauki pobiera prąd rzędu 2-3 A, a jego cewki nagrzewają się w czasie kolejnych prób. Pracę przy otwartej obudowie centrali warto ograniczyć do piętnastu minut, bo kondensatory elektrolityczne na płytce mają ograniczoną żywotność, gdy pracują w podwyższonej temperaturze otoczenia.
Kalibracja sprężyn w bramie segmentowej jedno i dwusprężynowej

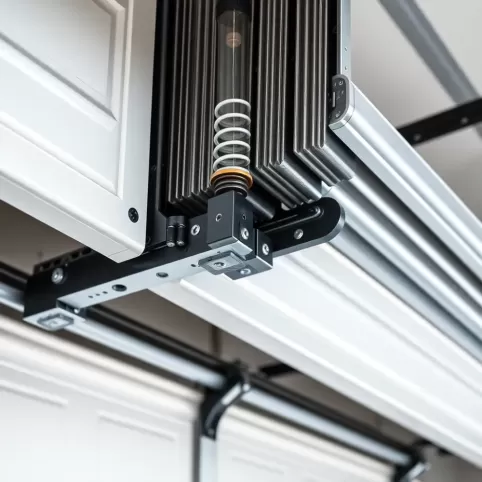

Sprężyny skrętne przejmują na siebie masę całego płaszcza, od 80 do 200 kg w zależności od powierzchni skrzydła, izolacji termicznej panela i grubości blachy. Tabliczka znamionowa na skrzynce sprężynowej zawiera dwie kluczowe informacje: liczbę obrotów wzorcowych oraz średnicę drutu sprężyny w milimetrach. Obie wartości są wynikiem obliczeń inżynierskich, uwzględniających moment obrotowy potrzebny do zrównoważenia ciężaru w połowie wysokości, gdy wektor siły grawitacji tworzy z ramionami sprężyny kąt prosty.
Regulacja polega na obrócenia wału o ułamek pełnego obrotu w kierunku zwiększającym albo zmniejszającym napięcie wstępne. Każdy pełny obrót, czyli 360 stopni, zmienia siłę naciągu o wartość odpowiadającą iloczynowi sztywności sprężyny i kąta skręcenia. W praktyce oznacza to, że jeden obrót przesuwa punkt równowagi bramy o cztery do sześciu centymetrów w pionie. Jeśli brama opada sama po puszczeniu, sprężyny są za słabe i trzeba dodać obroty. Jeśli ucieka w górę, napięcie jest za duże i należy je zluzować.
Procedura krok po kroku dla bramy jednosprężynowej
Potrzebny jest pręt stalowy o średnicy 6-8 mm i długości około 40 cm, najlepiej z zaokrąglonymi końcówkami, które nie ześlizgną się z otworów w tarczy sprężyny. Drugą osobę ustawiamy z boku skrzynki, nigdy na wprost, bo w razie pęknięcia sprężyny elementy te mogą wystrzelić z energią kinetyczną liczoną w setkach dżuli. Po wsunięciu pręta w otwór tarczy naciągowej blokujemy wał klinem lub drugim prętem, żeby zabezpieczyć się przed cofnięciem w trakcie luzowania. Dopiero wtedy zdejmujemy śrubę mocującą stały koniec sprężyny do wspornika i obracamy wał o żądaną liczbę obrotów. Blokadę zdejmujemy dopiero po ponownym dokręceniu śruby mocującej.
Procedura dla bramy dwusprężynowej
Dwie sprężyny pracują w układzie symetrycznym, dzieląc masę płaszcza po połowie. Kluczowy parametr, o którym rzadko się pisze, to jednakowa liczba obrotów na obu wałach. Różnica nawet jednego obrotu powoduje, że płaszcz przekrzywia się o kilka milimetrów w prowadnicach, a uszczelka dolna traci kontakt z posadzką po jednej stronie. W skrajnych przypadkach asymetria prowadzi do szybszego zużycia rolek jezdnych i pęknięcia panelu w strefie połączenia zawiasowego.
Test pływającej bramy
Po każdej regulacji wykonuje się prosty test równowagi. Bramę podnosi się ręcznie do połowy wysokości i obserwuje, czy pozostaje nieruchomo przez co najmniej dziesięć sekund. Jeśli powoli opada, sprężyny są za słabe. Jeśli unosi się w górę, napięcie jest zbyt duże. Idealna kalibracja to ta, w której płaszcz "pływa" utrzymuje pozycję bez wyraźnego dryfu w którąkolwiek stronę, a delikatne pchnięcie palcem wystarcza, żeby wprawić go w ruch.
Sprężyny skrętne mają określoną żywotność wyrażoną w cyklach otwarcia i zamknięcia. Standardowy próg to 20 000 cykli, ale w bramach z napędem intensywnie użytkowanych, na przykład w warsztatach albo podjazdach firmowych, realna liczba cykli spada o połowę. Pęknięcie sprężyny sygnalizuje wcześniej charakterystyczny metaliczny trzask przy podnoszeniu oraz wyraźny luz na wale, wyczuwalny przy próbie ręcznego obrotu. W takiej sytuacji regulacja nie wystarczy potrzebna jest wymiana kompletu, najlepiej obu sprężyn naraz, nawet jeśli pękła tylko jedna.
Przegląd sprężyn co dwa do trzech lat to standard dla bram przydomowych, natomiast w lokalach usługowych i halach magazynowych skraca się go do dwunastu miesięcy. Kontrola obejmuje sprawdzenie pęknięć wzdłuż zwojów, korozji w strefie styku z tarczą naciągową oraz luzu na łożyskach wału. Każdy z tych defektów obniża sprawność mechaniczną i przekłada się na zmianę wysokości krańcowej, którą napęd odczytuje jako błąd pozycji.
Zasilanie awaryjne bramy działa na akumulatorze, którego napięcie nominalne wynosi 12 V. Przy wielodniowej przerwie w dostawie prądu akumulator rozładowuje się, a po jego ponownym naładowaniu napęd gubi zapamiętane pozycje. W takim układzie regulacja wysokości sprowadza się właśnie do ponownej nauki krańcówek, o której pisałem wcześniej. Dopiero gdy test pływającej bramy wykazuje asymetrię albo wyraźny drift, dochodzi do wniosku, że sprężyny wymagają korekty niezależnie od stanu elektroniki.
Kiedy wezwać serwis do zmiany wysokości bramy segmentowej
Enkoder optyczny w głowicy napędu, czyli tarcza z naniesionymi rowkami i fotoczujnikiem, odpowiada za precyzyjny pomiar obrotów wału. Kurz, tłuszcz z łańcucha rowerowego, owad wlatujący do obudowy wszystko to potrafi zafałszować odczyty o kilka impulsów na metr bieżący. Objawem zużytego enkodera jest brama, która zatrzymuje się losowo, raz wyżej, raz niżej, mimo prawidłowo przeprowadzonej procedury uczenia. Wymiana enkodera wymaga demontażu głowicy, kalibracji offsetu zerowego i dostępu do interfejsu serwisowego producenta. To już robota dla technika z licencją, nie majsterkowicza z drabiną.
Pęknięta sprężyna, widoczna gołym okiem szczelina między zwojami, rdza na powierzchni drutu to sygnały natychmiastowego wstrzymania eksploatacji. Brama pozbawiona jednej z dwóch sprężyn opada gwałtownie, a jej masa działa wówczas na jeden punkt mocowania z siłą dwukrotnie większą niż nominalna. Zanim przyjedzie serwis, warto zablokować płaszcz w pozycji zamkniętej dwoma klamrami ryglującymi, które większość producentów dołącza do zestawu montażowego. Klamry rozkładają obciążenie na ramę i zdejmują je z resztek pękniętej sprężyny, której resztkowa sztywność mogłaby nie wystarczyć do utrzymania ciężaru.
Dwa, trzy podejścia do programowania bez trwałego efektu to granica, po której kończy się zakres samodzielnej interwencji. Bywa, że pamięć EEPROM jest uszkodzona i sterownik przyjmuje nowe współrzędne, ale traci je po każdym cyklu zasilania. W takiej sytuacji naprawa sprowadza się do wymiany płytki centrali, co wymaga identyfikacji rewizji firmware i dobrania kompatybilnego zamiennika. Próba obejścia problemu przez ręczne ustawianie pozycji przed każdym użyciem mija się z celem i przyspiesza zużycie rolek napędowych.
Stosując zasady normy PN-EN 13241-1 dotyczącej bram przemysłowych i garażowych, każda ingerencja w układ sprężynowy powinna być odnotowana w książce eksploatacji obiektu. Dokumentacja taka przydaje się przy odbiorach budynku, kontrolach Państwowej Inspekcji Pracy w lokalach usługowych oraz przy ustalaniu odpowiedzialności gwarancyjnej. Fachowy serwis pozostawia wpis z datą, zakresem prac i numerem seryjnym wymienionych podzespołów. Samodzielna regulacja, nawet udana, takiego śladu nie generuje.
Checklista bezpieczeństwa przed startem
Odłączony bezpiecznik obwodu napędu, stabilna drabina z asekuracją, pręt blokujący o średnicy dopasowanej do otworów tarczy sprężyny, rękawice i okulary ochronne to cztery elementy, bez których nie warto zaczynać żadnej z opisanych procedur. Rękawice chronią przed przecięciem krawędzią panelu przy przypadkowym zamknięciu, a okulary zabezpieczają oczy w razie pęknięcia sprężyny, której odłamki potrafią przemieścić się na odległość kilku metrów. Rękawiczki lateksowe nie wystarczą, potrzebne są rękawice ze wzmocnieniem na kciuku i palcu wskazującym, gdzie ryzyko przecięcia jest największe.
Rozpocznij od pozycji startowej napędu w połowie wysokości skrzydła, odczytu tabliczki znamionowej sprężyn i sprawdzenia modelu centrali. Z tymi trzema informacjami masz wszystko, żeby przeprowadzić regulację wysokości bramy segmentowej samodzielnie, krok po kroku, bez ślepego zgadywania i bez niepotrzebnego kontaktu z serwisem.
