Elementy brzegowe płyty fundamentowej: ciepły dom bez mostków termicznych

Czym są kształtki brzegowe i dlaczego eliminują mostki termiczne

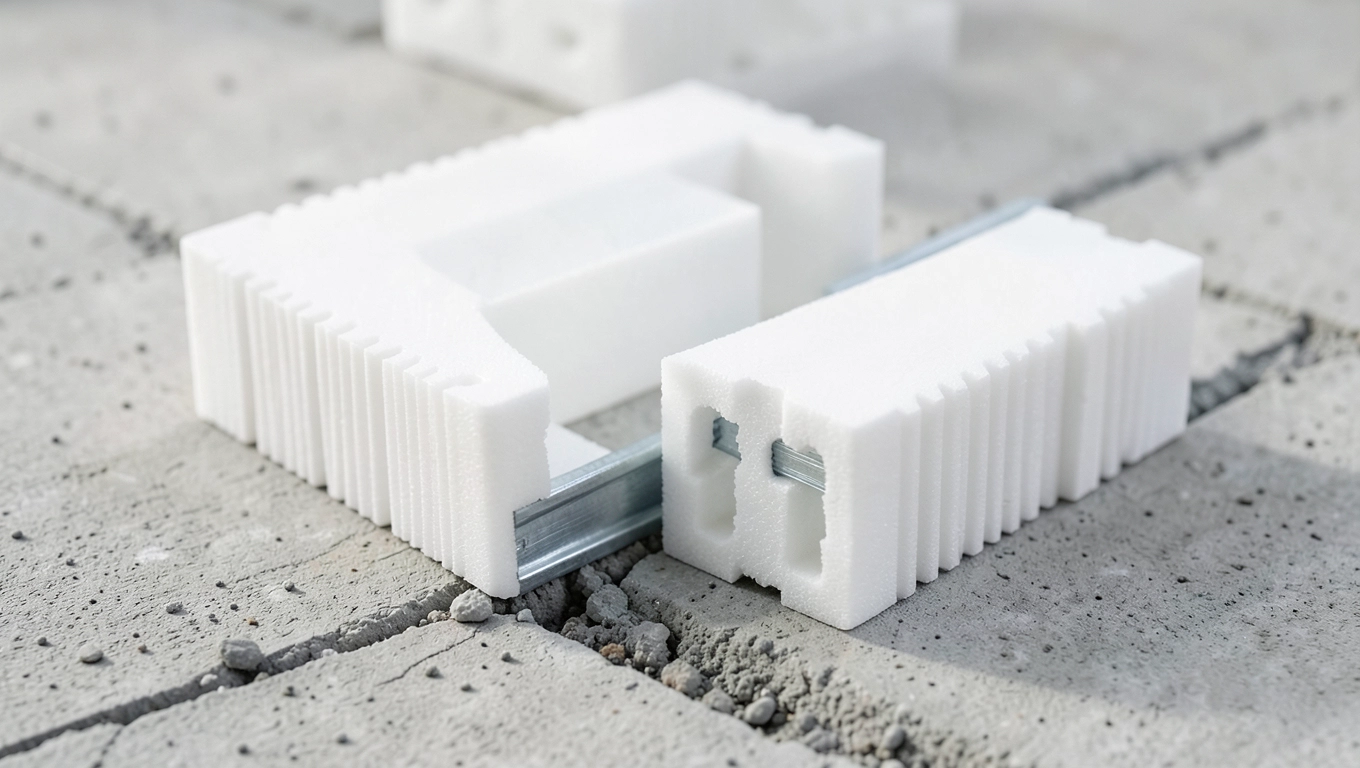

Styropianowy szalunek brzegowy to prefabrykowany element w kształcie litery L, wycinany z polistyrenu ekstrudowanego (XPS) bądź polistyrenu ekspandowanego o podwyższonej odporności na wodę (EPS HYDRO). Zastępuje klasyczny szalunek tracony z desek i jednocześnie pełni rolę izolacji termicznej krawędzi płyty fundamentowej. Warstwa ta tworzy ciągłą barierę cieplną na styku betonu i gruntu, w miejscu, gdzie tradycyjnie ucieka najwięcej energii.

• Czym są kształtki brzegowe i dlaczego eliminują mostki termiczne
• Parametry techniczne kształtek styropianowych XPS i EPS HYDRO
• Montaż szalunku styropianowego do płyty fundamentowej krok po kroku

Kluczowy mechanizm jest czysto fizyczny. Beton sam w sobie ma współczynnik przewodzenia ciepła λ rzędu 1,7 W/(m·K), czyli ponad dziesięciokrotnie więcej niż styropian. Gdy krawędź płyty nie jest osłonięta materiałem izolacyjnym, ciepło z wnętrza budynku „przepływa" przez beton wprost do gruntu. Pojawia się mostek termiczny liniowy, a wraz z nim wykropliny, a z czasem pleśń i grzyby na cokole. Kształtka L, licując bezpośrednio z boczną ścianą płyty, skraca tę drogę ucieczki ciepła, bo zastępuje fragment betonu materiałem o λ poniżej 0,036 W/(m·K).

Moduły produkowane są z dokładnością do 1 mm, cięte ploterem trójosiowym, łączone na pióro-wpust. To rozwiązanie zwalnia ekipę z żmudnego docinania płyt i walki z nierównościami, które przy szalunku drewnianym są niemal nieuniknione. Elementy proste łączy się z narożnikami zewnętrznymi i wewnętrznymi, a także z kształtkami o nietypowym kącie (np. przy bryłach z rotundą czy wykuszem). Opcjonalnie można zamówić moduły z warstwą włóknowo-cementową, odporną na uszkodzenia mechaniczne przy zasypce.

Krawędź płyty fundamentowej to newralgiczny punkt każdej bryły. Według badań Instytutu Budownictwa Pasywnego w Darmstadt straty przez niezaizolowany cokół potrafią sięgać 18-22% całkowitych strat ciepła budynku, nawet jeśli ściany i dach spełniają rygory standardu pasywnego. Z tego powodu Warunki Techniczne 2021 narzucają dla przegród na gruncie współczynnik U ≤ 0,30 W/(m²·K), a od 2027 roku granica spadnie do U ≤ 0,20 W/(m²·K). Kształtka o grubości 160-200 mm pozwala bez wysiłku spełnić oba progi, a nawet zejść do poziomu domu zeroenergetycznego.

Parametry techniczne kształtek styropianowych XPS i EPS HYDRO

Dobór odpowiedniej kształtki zaczyna się od λ samego materiału. XPS oscyluje w granicach 0,029-0,036 W/(m·K), EPS HYDRO mieści się w przedziale 0,030-0,038 W/(m·K). Im niższy współczynnik, tym cieńsza warstwa potrzebna do uzyskania docelowego U. W praktyce różnica 0,007 W/(m·K) przekłada się na 20-30 mm grubości izolacji.

Grubość 100-120 mm pokrywa potrzeby domu spełniającego jedynie WT 2021. Grubość 160 mm to dziś najczęstszy wybór inwestorów indywidualnych planujących pompę ciepła lub rekuperację, bo schodzi poniżej U = 0,20 W/(m²·K) z zapasem na mostki punktowe. Warianty 250 mm i 300 mm rezerwuje się pod obiekty zeroenergetyczne lub budynki z gruntowym wymiennikiem ciepła, gdzie zależy na minimalnym poborze energii do ogrzewania.

Drugim kluczowym parametrem jest nasiąkliwość. XPS wchłania poniżej 0,5% objętości wody nawet przy długotrwałym zanurzeniu, EPS HYDRO poniżej 1,5%, podczas gdy zwykły biały EPS sięga 4-6%. Niższa nasiąkliwość oznacza stabilność parametrów cieplnych w czasie. Mokry styropian traci właściwości izolacyjne proporcjonalnie do ilości wody w strukturze komórek. W gruncie, gdzie poziom wody gruntowej potrafi się wahać, to różnica między kształtką, która po pięciu latach nadal izoluje, a taką, która straciła 30% sprawności.

Klasa reakcji na ogień to kwestia formalna, ale istotna przy odprawie przeciwpożarowej. EPS HYDRO i XPS standardowo uzyskują klasę E (palność samodzielna, brak rozprzestrzeniania ognia kroplami), a wersje z domieszkami grafitowymi potrafią osiągnąć B-s2, d0. Każdy moduł powinien mieć deklarację CE oraz oznaczenie zgodne z PN-EN 13164 dla XPS bądź PN-EN 13163 dla EPS. Numer normy widnieje na etykiecie i w karcie technicznej.

Asortyment uzupełniają elementy narożne (90° zewnętrzne i wewnętrzne, a także niestandardowe kąty 120-135°), kształtki pod wjazd garażowy (H do 600 mm) oraz profile niestandardowe pod loggie, wykusze czy podcienia. Kompletny system pozwala odwzorować geometrię każdej bryły bez docinania na budowie, a to oznacza mniej odpadów i krótszy czas montażu.

Porównanie z tradycyjnym szalunkiem drewnianym

Montaż szalunku styropianowego do płyty fundamentowej krok po kroku

Montaż nie wymaga brygady cieśli, lecz dwóch-trzech osób z niwelatorem i wiertarką udarową. Kształtki są lekkie (6-9 kg moduł 1200 mm), więc praca idzie szybko i bez dźwigu. Warunkiem powodzenia jest jednak równe podłoże. Bez tego nawet najlepszy system rozjedzie się w narożnikach.

Przygotowanie podbudowy

Podbudowa z piasku zagęszczonego warstwami po 15 cm musi mieć odchyłkę poniżej 5 mm na długości 4 m. Sprawdza się to łatą aluminiową 3 m lub niwelatorem laserowym. Większe nierówności przenoszą się na kształtki i utrudniają domknięcie pióro-wpustu.

• Niwelator laserowy z czujnikiem
• Kotwy gruntowe (pręt gwintowany M10 lub M12, L = 300-500 mm)
• Płytki kolczaste do poziomowania
• Masa uszczelniająca do połączeń (np. poliuretanowa, jednoskładnikowa)
• Pistolet do masy, miarka, marker
• Piła drobnozębista do korekty ostatniego modułu

Ustawienie pierwszego modułu

W narożniku budynku ustawia się kształtkę narożną, kotwi ją do podbudowy i ustawia idealny pion oraz poziom za pomocą płytek kolczastych. Wypoziomowany narożnik wyznacza płaszczyznę całego obwodu, bo każdy następny element dosuwa się do niego na pióro-wpust. Jeden �le ustawiony moduł propaguje błąd na całą ścianę, więc warto poświęcić na start dodatkowe 15 minut.

Domknięcie obwodu

Po ustawieniu wszystkich modułów prostych i narożnych sprawdza się geometrię przekątnych. Różnica dwóch przekątnych prostokąta nie powinna przekraczać 10 mm przy obwodzie 40 m, a przy 30 m ≤ 5 mm. To etap, na którym łapie się większość błędów: zapomnianą kotwę, przesunięty moduł, brak masy w łączeniu. Każde pióro-wpust smaruje się pasmem masy poliuretanowej o szerokości 8-10 mm, ponieważ ciśnienie betonu podczas pompowania potrafi rozszczelnić suche połączenie.

Zbrojenie i betonowanie

Zbrojenie płyty układa się po wewnętrznej stronie kształtek, a pręty rozdzielcze opiera na plastikowych podkładkach dystansowych 30-50 mm. Beton C25/30 pompowany odbywa się etapami, warstwami po 30-40 cm, z zagęszczeniem wibratorem wgłębnym. Pióro-wpust i masa poliuretanowa tworzą barierę, która utrzymuje mieszankę wewnątrz szalunku mimo parcia bocznego rzędu 30-50 kN/m².

Kontrola po betonowaniu

Po 24 godzinach szalunek pozostaje na miejscu jako gotowa izolacja krawędziowa. Nie trzeba go rozbierać, nie generuje odpadów, a jego λ jest takie samo jak przed wylaniem. To ogromna różnica w porównaniu z drewnem, które trzeba odebrać, oczyścić i zutylizować.

Typowe błędy montażowe: brak masy w pióro-wpustach (sączenie mleczka cementowego), pominięcie kotw przy dłuższych odcinkach prostych (wybrzuszenie pod parciem betonu), użycie zwykłego EPS zamiast HYDRO przy wysokim poziomie wody gruntowej (utrata parametrów po 2-3 latach).

Kosztorys dla domu 10 × 12 m

Obwód płyty wynosi 44 m. Przy kształtce 1200 × 400 × 160 mm potrzeba 37 modułów prostych i 4 narożnych (średnio 45-55 zł/mb). Łączny koszt materiału oscyluje w granicach 2400-2900 zł. Do tego dochodzi 8-12 kotw, 4-6 tub masy poliuretanowej i dzień pracy dwóch osób. Rachunek za ogrzewanie domu 120 m² z pompą ciepła spada o 320-480 zł rocznie w stosunku do wariantu z mostkami liniowymi na krawędzi, a inwestycja zwraca się w 5-7 sezonach.

Kiedy kształtka styropianowa się nie sprawdzi

Przy agresywnym chemicznie gruncie (torf, tereny poprzemysłowe, wysokie stężenia siarczanów) czysty polistyren nie wystarczy i trzeba sięgnąć po warstwę ochronną z laminatu EPP lub folii kubełkowej. Również w strefach szczególnie narażonych na uszkodzenia mechaniczne (wjazd ciężkich pojazdów) wskazana jest wersja z okładziną włóknowo-cementową. W pozostałych przypadkach kształtka L pozostaje najprostszym, najszybszym i najtańszym sposobem na trwałe zaizolowanie krawędzi płyty fundamentowej.

Dla kogo to rozwiązanie: inwestorzy indywidualni budujący dom energooszczędny, deweloperzy stawiający osiedla pasywne, firmy wykonawcze ceniące tempo i powtarzalność efektu. Szczególnie dobrze współgra z pompą ciepła, rekuperacją i gruntowym wymiennikiem, bo zamyka drogę stratom tam, gdzie tradycyjny szalunek zostawia lukę.

Dane techniczne: PN-EN 13163, PN-EN 13164, PN-EN 13693 (prefabrykowane elementy betonowe), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), Warunki Techniczne 2021 i prognozowane WT 2027, dane katalogowe producentów polistyrenu (Austrotherm, Synthos, Styropmin), wytyczne Passive House Institute Darmstadt, dokumentacja techniczna systemów szalunku brzegowego (Quick Fit, Legalett). Źródła dodatkowe: portal Pasywny.eu, serwis Izolacje.com.pl, publikacje Instytutu Techniki Budowlanej ITB, katalogi normalizacyjne PKN.
