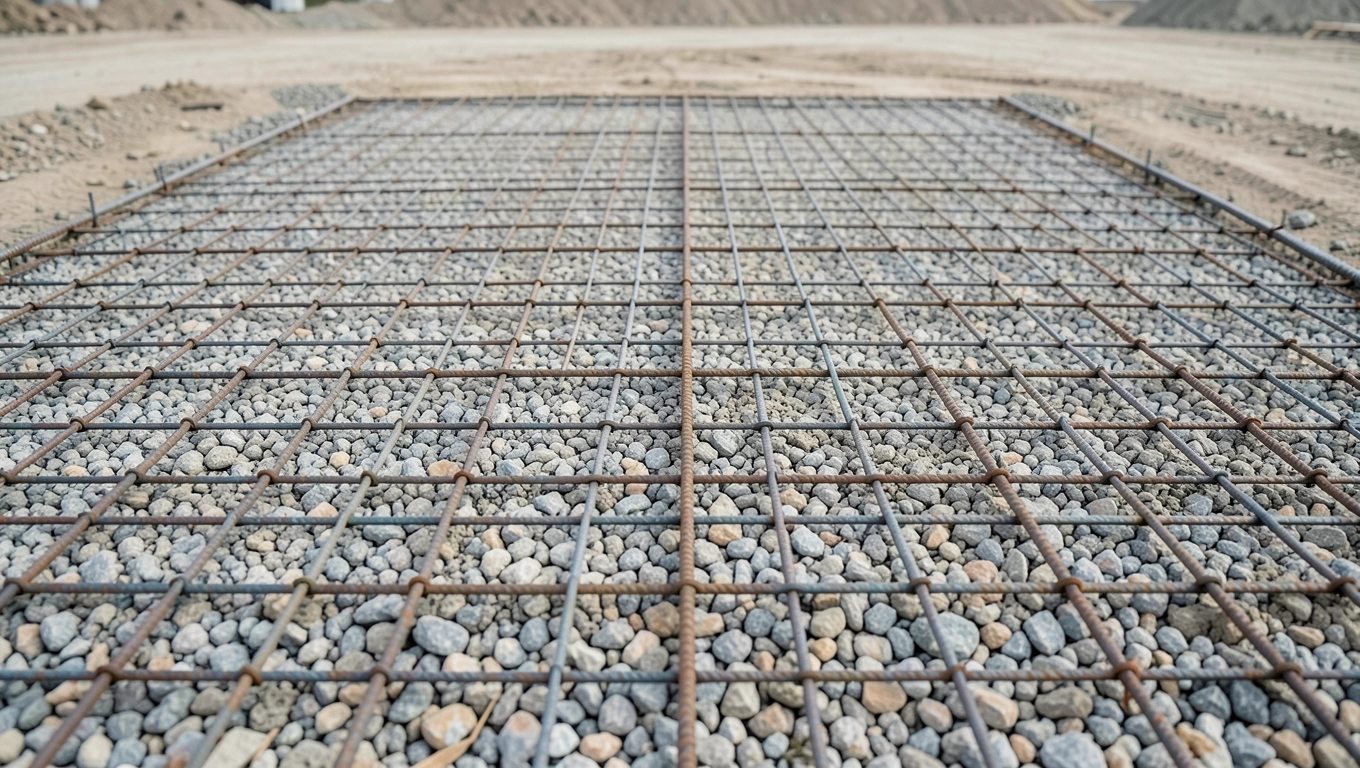

Ile zbrojenia do płyty fundamentowej? Konkretne liczby i schemat

Zbrojenie płyty fundamentowej pochłania od 80 do 140 kg stali na metr kwadratowy, a w domach jednorodzinnych najczęściej mieści się w przedziale 100-130 kg/m². Tyle realnie wskazują projekty wykonywane zgodnie z PN-EN 1992-1-1 (Eurokod 2) dla betonu C25/30 i stali B500SP. Dokładne zużycie zależy od trzech zmiennych: grubości płyty, rozstawu prętów w siatce górnej i dolnej oraz kategorii gruntu. Przy typowej płycie 25 cm na gruntach nośnych z domem z poddaszem użytkowym policzysz orientacyjnie 115 kg stali na każdy metr kwadratowy powierzchni. Każdy kilogram mniej oznacza ryzyko zarysowania ścian w ciągu pierwszych trzech sezonów grzewczych.

• Jak prawidłowo rozstawić siatkę zbrojeniową?
• Jakie dystanse i u-bigle dobrać do płyty?
• Montaż krok po kroku, czyli od folii do betonowania
• Najczęstsze błędy przy zbrojeniu płyty fundamentowej
• FAQ odpowiedzi na pytania, które padają najczęściej

Jak prawidłowo rozstawić siatkę zbrojeniową?

Siatka zbrojeniowa w płycie fundamentowej to dwa niezależne warstwy stali: dolna, przejmująca naprężenia rozciągające przy osiadaniu gruntu, oraz górna, odpowiadająca za zarysowania od skurczu betonu i obciążeń użytkowych. Rozstaw prętów dobiera się na podstawie obliczeń statycznych, ale w praktyce domów jednorodzinnych najczęściej pada na wariant ∅12 co 15 cm dla siatki dolnej i ∅12 co 20 cm dla górnej. Taki układ daje przekrój zbrojenia As = 7,54 cm²/m na dole oraz 5,65 cm²/m na górze, co spełnia wymagania większości lekkich konstrukcji murowanych.

Grubość płyty w polskich warunkach waha się od 15 cm (altanki, garaże) do 35 cm (ciężkie domy z bloczka silikatowego na słabych gruntach). Dla domu z ceramiki poryzowanej na ławach lub palach optymalna grubość to 25 cm. Cieńsza płyta wymaga gęstszej siatki i większej klasy betonu, co paradoksalnie podnosi koszt całkowity zamiast go obniżać. Grubsza z kolei zwiększa zużycie betonu o około 20% przy każdym centymetrze, a transport i pompowanie stanowią najdroższą pozycję.

Otulina zbrojenia, czyli odległość od krawędzi betonu do powierzchni pręta, wynosi minimum 5 cm od spodu i 3-5 cm od góry zgodnie z klasą ekspozycji XC2 dla fundamentów. Te pozornie niewielkie różnice decydują o odporności na korozję w warunkach wilgotnych. Każdy milimetr mniej poniżej normy skraca żywotność stali o kilka lat w agresywnym środowisku gruntowym, szczególnie przy wysokim poziomie wód gruntowych.

Stal zbrojeniowa klasy B500SP (spajalna, o podwyższonej ciągliwości) to dziś standard, wypierający dawną AIIIN. Wytrzymałość charakterystyczna 500 MPa i wydłużenie przy zerwaniu powyżej 8% pozwalają na stosowanie zakładek o długości 50 średnic pręta, czyli 60 cm dla ∅12. Łączenia na zakład bez spawania obniżają koszt robocizny i eliminują ryzyko kruchości strefy przegrzanej przy pracach polowych bez kontroli spawalniczej.

Wieniec obwodowy i zbrojenie brzegowe wymagają szczególnej uwagi, ponieważ płyta pracuje w tych miejscach inaczej niż w strefie środkowej. Na krawędziach układa się dodatkowe pręty ∅12 w formie litery U o długości równej wysokości płyty, kotwione w siatce dolnej i górnej. Wieniec obwodowy najczęściej stanowią cztery pręty ∅12, po dwa na górze i na dole, połączone strzemionami ∅8 co 25 cm. To rozwiązanie przenosi momenty brzegowe i zapobiega propagacji rys narożnych.

Dobór średnicy i klasy betonu pod obciążenia

Klasa betonu determinuje wytrzymałość płyty na ściskanie i współpracę ze zbrojeniem. Dla domów jednorodzinnych PN-EN 1992-1-1 przewiduje minimum C25/30, choć w praktyce projektowej dominuje C30/37 ze względu na zapas bezpieczeństwa przy sezonowych wahaniach wilgotności gruntu. Beton wyższej klasy pozwala zmniejszyć przekrój zbrojenia o około 10-15%, ale podnosi cenę mieszanki o 30-50 zł za metr sześcienny.

Obciążenia użytkowe w budynkach mieszkalnych wynoszą 1,5-2,5 kN/m² wg PN-EN 1991-1-1, ale w strefie kominów, klatek schodowych i ciężkiego wyposażenia projektanci stosują nawet 3,0 kN/m². Masa własna płyty 25 cm to 6,25 kN/m², co przy obciążeniu użytkowym 2,0 kN/m² daje 8,25 kN/m² sumarycznego obciążenia stałego. Te wartości stanowią bazę do wymiarowania zarówno grubości płyty, jak i pola przekroju stali.

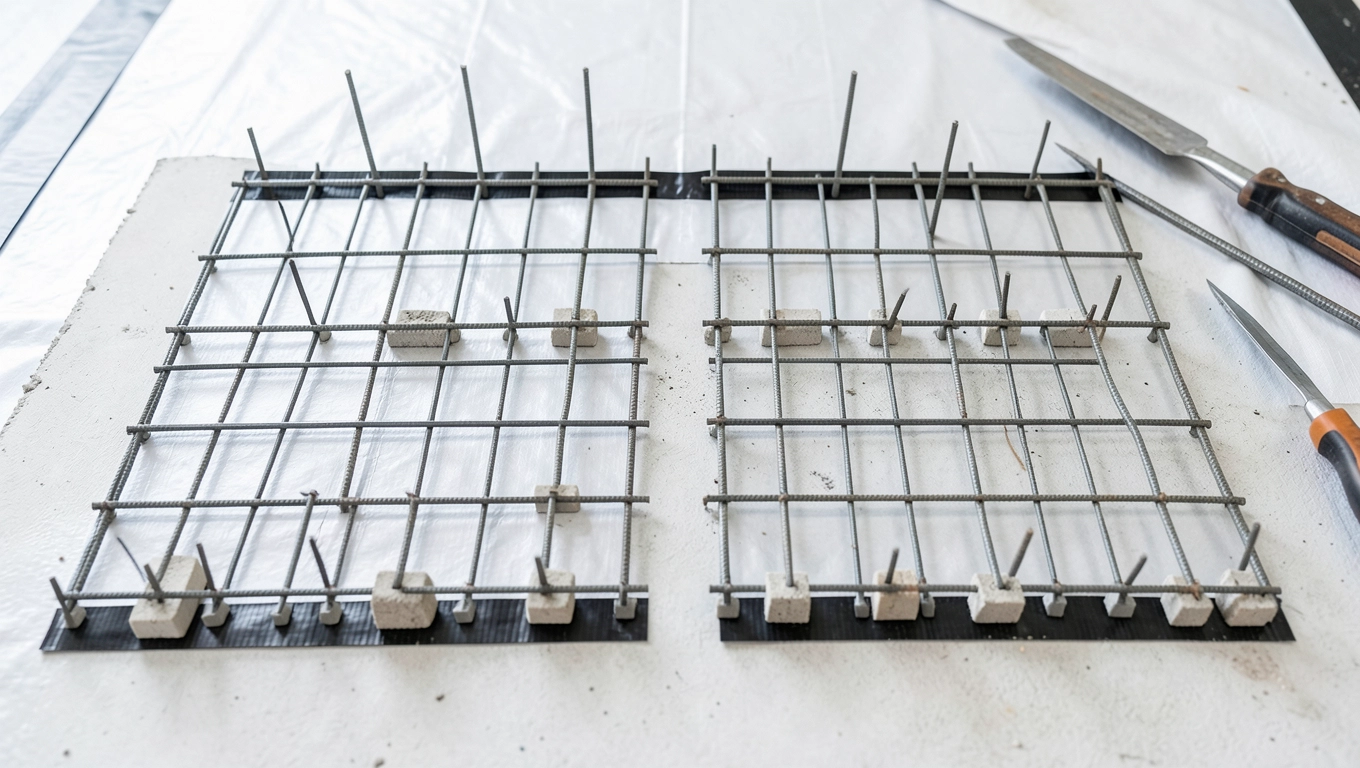

Jakie dystanse i u-bigle dobrać do płyty?

Dystanse zbrojeniowe dzielą się na dolne (podkładowe) i górne (przekładki pionowe). Te pierwsze układa się na warstwie izolacji przeciwwilgociowej, na przykład folii PE lub papie, i to one utrzymują siatkę dolną na wymaganej wysokości. Najskuteczniejsze są klocki betonowe o grubości 5-7 cm, choć popularne są też plastikowe krążki samopoziomujące z zatrzaskiem. Plastikowe dystanse sprawdzają się w lekkich zbrojeniach, ale przy cięższych prętach ∅16 mogą się uginać i tracić geometrię siatki.

Rozstaw dystansów dolnych wynosi 50-80 cm w obu kierunkach, przy czym gęstszy układ stosuje się przy siatkach z prętów ∅14 i ∅16. Zbyt rzadkie dystanse powodują ugięcie krzyżujących się prętów i miejscowe zmniejszenie otuliny. Przy prętach ∅12 co 15 cm dystanse co 70 cm dają wystarczające podparcie. Większe zagęszczenie, co 40-50 cm, zaleca się przy brzegach płyty, gdzie koncentrują się naprężenia.

U-bigle, zwane też przekładkami pionowymi lub strychulcami, utrzymują siatkę górną nad dolną i jednocześnie nadają płycie właściwą geometrię pionową. Wysokość u-bigla oblicza się jako grubość płyty minus otulina dolna minus średnica pręta dolnego minus średnica pręta górnego minus otulina górna. Przy płycie 25 cm i prętach ∅12 otrzymujemy u-bigle o wysokości 25, 5, 1,2, 1,2, 4 = 13,6 cm, zaokrąglając do 14 cm. Błąd wysokości o więcej niż 1 cm zaburza pracę całej płyty.

Drut wiązałkowy �1,2 mm w wiązkach po 5 kg wystarcza na około 200-300 m² płyty przy standardowym układzie. Wiązanie wykonuje się na każdym skrzyżowaniu prętów, choć w praktyce wystarczy co drugie skrzyżowanie przy średnicach do ∅12. Większe średnice wymagają wiązania co każdy krzyż, aby zapobiec przesuwaniu siatki podczas betonowania. Klucz zbrojarski z dźwignią przyspiesza skręcanie drutu i odciąża nadgarstki przy dużych powierzchniach.

Narzędzia, których nie zastąpi żaden sąsiad

Giętarka do stali zbrojeniowej to podstawowe wyposażenie ekipy. Ręczne giętarki obsługują pręty do ∅16, ale przy ∅20 i większych konieczne są giętarki hydrauliczne. Nożyce do stali, najlepiej z napędem hydraulicznym lub elektrycznym, tną czysto bez zgniatania końców. Klucz zbrojarski (szakla) skraca czas wiązania o połowę w porównaniu z ręcznym skręcaniem. Wiertarka z mieszadłem służy nie tylko do betonu, ale i do mieszania zapraw w małych ilościach podczas uzupełniania otuliny.

Miara zwijana minimum 10 m, marker do znakowania stali i poziomica laserowa to wyposażenie, bez którego geometria płyty rozjeżdża się o kilka centymetrów. Poziomica laserowa z odczytem cyfrowym pozwala kontrolować otulinę w czasie rzeczywistym. Drobne akcesoria, takie jak spinacze zbrojarskie czy pierścienie plastikowe do osłony końców prętów, nie kosztują wiele, a eliminują ryzyko skaleczeń przy późniejszych pracach instalacyjnych.

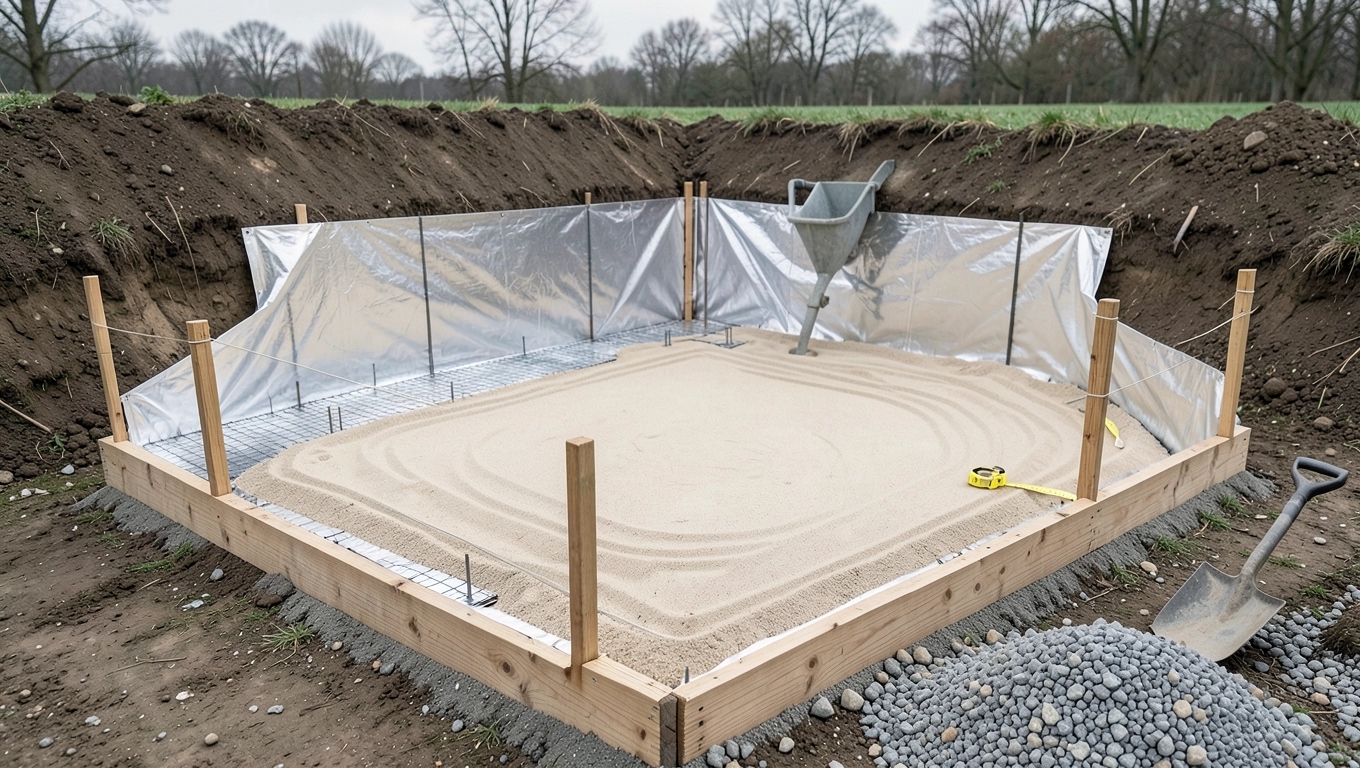

Montaż krok po kroku, czyli od folii do betonowania

Przygotowanie podłoża rozpoczyna się od wykopu o głębokości odpowiadającej spodowi płyty, plus 15-20 cm na podsypkę piaskową i chudy beton. Wyprofilowane dno wykopu wykleja się folią PE o grubości minimum 0,3 mm z zakładkami 20 cm. Folia chroni przed kapilarnym podciąganiem wody, ale sama nie zastępuje hydroizolacji. Na folię układa się płyty XPS lub warstwę chudego betonu C8/10 o grubości 10 cm, stanowiącą stabilną bazę pod dystanse.

Układanie dystansów dolnych zaczyna się od narożników, rozciągając sznurek kontrolny. Klocki betonowe lub plastikowe rozmieszcza się co 50-80 cm, sprawdzając poziomnicą laserową wysokość względem projektu. Błąd wysokości dystansów przenosi się na całą płytę, dlatego warto poświęcić na to etap dodatkową godzinę. Siatkę dolną układa się prętami prostopadle do siebie, łącząc drutem wiązałkowym na skrzyżowaniach. Pierwszy kierunek prętów wyznacza się wzdłuż dłuższego boku płyty.

Montaż u-bigli wciska się między pręty siatki dolnej, opierając ich ramiona o krzyżujące się pręty. Rozstaw u-bigli wynosi co 80-100 cm w obu kierunkach. Zbyt gęsty układ nie poprawia sztywności płyty, a jedynie podnosi koszt stali. Siatkę górną układa się na u-biglach, kontrolując wysokość względem dystansów dolnych. Łączenia prętów wykonuje się na zakład o długości co najmniej 50 średnic, czyli 60 cm dla ∅12, rozkładając zakłady równomiernie, aby nie koncentrować ich w jednym przekroju.

Zbrojenie brzegowe i pod otworami wymaga dodatkowych prętów ∅12 w kształcie litery U lub L, wchodzących pod otwory okienne i drzwiowe na głębokość minimum 40 cm. Przy większych otworach, na przykład pod klatkę schodową czy komin, stosuje się wymiany z dwuteowników lub dodatkowe belki żelbetowe. Wieniec obwodowy zamyka płytę, spinając górną i dolną siatkę w jedną całość. To wieniec przejmuje naprężenia termiczne na granicy płyty i ścian fundamentowych.

Najczęstsze błędy przy zbrojeniu płyty fundamentowej

Za mała otulina to najczęstsza przyczyna korozji stali w płytach fundamentowych. Beton o grubości 3 cm chroni stal przed wilgocią przez dekady, ale 2 cm otuliny przepuszcza chlorki i wilgoć znacznie szybciej. Szczególnie narażone są strefy przy krawędziach i narożnikach, gdzie beton bywa słabiej zagęszczony. Kontrola milimetrową miarką w kilkunastu punktach zajmuje 20 minut i eliminuje ryzyko wieloletnich kosztów napraw.

⚠️ Brak u-bigli lub ich zbyt rzadki rozstaw powoduje zapadanie się siatki górnej podczas betonowania. Masa mokrego betonu dociska górne pręty w dół, zmniejszając otulinę górną do 1-2 cm. Skutek widoczny dopiero po kilku latach jako rysy i wykwity rdzy na spodzie stropu nad piwnicą.

Brak wiązania na skrzyżowaniach to wygoda, która mszczą się podczas chodzenia po siatce. Zbrojarz stawiający stopę na niezwiązanym krzyżu przesuwa pręty o 2-3 cm, a po przejściu kilku osób siatka traci geometrię. Wiązanie co drugie skrzyżowanie przy ∅12 i co każde przy ∅14+ to minimum. Niestaranne łączenie prętów, zwłaszcza zakłady krótsze niż 40 średnic, tworzą słabe punkty płyty. Skratki zakładów powinny być rozmieszczone równomiernie, nie skupione w jednym miejscu.

Betonowanie bezpośrednio na gruzie, korzeniach czy zmrożonym podłożu to błąd, który przenika do zbrojenia. Korzenie obumierają, zostawiając pustki, gruz osiada nierównomiernie, a lód zwiększa objętość przy rozmarzaniu. Podsypka piaskowa i chudy beton tworzą stabilną, nieorganiczną bazę, na której siatka zachowuje projektowaną geometrię przez dekady.

Niedozwolone jest stosowanie stali klasy A-I (gładkiej) w elementach nośnych płyty. Drut gładki nie tworzy mechanicznego zakotwienia w betonie i przesuwa się przy obciążeniu. Wszelkie pręty gładkie mogą pełnić jedynie rolę konstrukcyjną pomocniczą, na przykład jako strzemiona czy rozdzielcze, nigdy jako główne zbrojenie nośne. Kontrola certyfikatów i oznaczeń na prętach zajmuje chwilę i eliminuje ryzyko poważnego osłabienia płyty.

Checklista odbioru zbrojenia przed betonowaniem

• Sprawdź średnicę i klasę stali wg projektu (B500SP, �12/∅14/∅16)
• Zmierz otulinę milimetrówką w minimum 10 punktach (5 cm dół, 3-5 cm góra)
• Skontroluj rozstaw prętów w obu kierunkach obu siatek
• Policz długość zakładów (minimum 50 średnic, czyli 60 cm dla ∅12)
• Sprawdź wysokość u-bigli względem grubości płyty
• Zweryfikuj zbrojenie brzegowe i wieniec obwodowy
• Oceń wiązanie drutem na skrzyżowaniach (co drugie minimum przy ∅12)
• Sprawdź czystość stali (bez rdzy, oleju, farby)
• Skontroluj podłoże pod dystansami (folia, XPS, chudy beton)
• Sprawdź obecność i rozmieszczenie prętów przy otworach
• Upewnij się, że kotwy instalacyjne nie kolidują z siatkami
• Zrób dokumentację fotograficzną przed betonowaniem

FAQ odpowiedzi na pytania, które padają najczęściej

Jak zbroić płytę fundamentową krok po kroku? Zaczynasz od wykopu i podsypki, układasz folię i dystanse dolne, montujesz siatkę dolną i u-bigle, na nich siatkę górną. Wieniec obwodowy i zbrojenie brzegowe zamykają całość przed kontrolą i betonowaniem.

Siatka zbrojeniowa do płyty fundamentowej rozstaw to najczęściej ∅12 co 15 cm na dole i ∅12 co 20 cm na górze. Takie wartości spełniają wymagania większości domów jednorodzinnych na gruntach nośnych.

Dystanse do zbrojeń płyty fundamentowej rozmieszcza się co 50-80 cm w obu kierunkach. Klocki betonowe sprawdzają się przy cięższych prętach, plastikowe przy lżejszych układach.

U-bigle do płyty fundamentowej powinny mieć wysokość równą grubości płyty minus otuliny minus średnice prętów. Rozstaw co 80-100 cm zapewnia stabilność siatki górnej.

Ile stali na płytę fundamentową zużywa się od 80 do 140 kg/m². Domy jednorodzinne najczęściej mieszczą się w przedziale 100-130 kg/m², co przekłada się na orientacyjny koszt materiału 550-750 zł/m² samej stali.

Najczęstsze błędy przy zbrojeniu płyty to za mała otulina, brak u-bigli, niestarannie wykonane zakłady i brak wiązania na skrzyżowaniach. Każdy z nich obniża żywotność płyty o dekady.

Źródła i normy

PN-EN 1992-1-1 Eurokod 2: Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków. PKN, Warszawa.

PN-EN 1991-1-1 Eurokod 1: Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PKN, Warszawa.

PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. PKN, Warszawa (norma wycofana, ale stosowana w starszych opracowaniach).

Instrukcja ITB nr 194/98: Zbrojenie elementów żelbetowych monolitycznych budowli. Instytut Techniki Budowlanej, Warszawa.

KNR 2-02: Konstrukcje budowlane. Elementy betonowe i żelbetowe. Ośrodek Kształcenia i Doskonalenia Kadr, Warszawa.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). isap.sejm.gov.pl.

Portal PZITB oraz strona Polskiego Komitetu Normalizacyjnego (pkn.pl) zawierają aktualne teksty norm zharmonizowanych z Eurokodami.
