Instalacja elektryczna w garażu: przepisy i wymogi

Projekt instalacji elektrycznej w garażu stawia przed inwestorem trzy zasadnicze dylematyjak pogodzić bezpieczeństwo i zgodność z normami z rozsądnymi kosztami, jak dobrać zabezpieczenia (RCD, MCB) by chronić ludzi i mienie bez częstych fałszywych zadziałań oraz jak zaplanować obwody tak, by uwzględnić obecne potrzeby warsztatowe i przyszłą ewentualność ładowarki pojazdu elektrycznego. Decyzje te wpływają na dobór przekrojów przewodów, liczbę i typ obwodów, a także na konieczność zastosowania dodatkowych zabezpieczeń przeciwporażeniowych i przeciwpożarowych. W dalszej części przeanalizuję typowe konfiguracje, koszty i wymagane testy odbiorcze, pokazując konkretne wartości i praktyczne rozwiązania pomagające podjąć świadomą decyzję.

• Podział obwodów i wymagane ochrony w garażu
• Gniazda, oświetlenie i osprzęt w garażu zgodnie z przepisami
• Zabezpieczenia przeciwporażeniowe i RCD w garażu
• Uziemienie i ochrona przed porażeniem w garażu
• Dopuszczalne źródła zasilania i przewody w garażu
• Ochrona przeciwpożarowa i materiały stosowane w instalacji
• Procedury odbioru i dokumentacja instalacji w garażu
• Instalacja elektryczna w garażu przepisy

Poniżej przedstawiam przekrojową tabelę obrazującą typowe obwody w garażu wraz z rekomendowanymi przekrojami przewodów, zabezpieczeniami i orientacyjnymi kosztami materiałów na przykładzie garażu jednego samochodu o powierzchni ~18–20 m²; dane mają charakter poglądowy i służą do planowania i porównań.

Patrząc na tabelę widać, że największy pojedynczy koszt może generować obwód ładowarki EV (przewód o dużym przekroju i dedykowane RCD typu B), natomiast standardowe obwody oświetleniowe i gniazdowe pozostają relatywnie tanie w materiale, lecz wymagają właściwego rozdzielenia i zabezpieczenia by zapewnić bezpieczeństwo i wygodę użytkowania. Suma materiałów w przykładowym układzie dla garażu jednego samochodu wynosi około 3 900–4 200 zł; do tego dochodzą robocizna i pomiary odbiorowe, co w zależności od regionu i złożoności może podnieść końcowy koszt do 6 000–8 500 zł. Przy planowaniu warto uwzględnić zapas przekrojowy i dodatkowe obwody rezerwowe, które minimalizują koszty zmian w przyszłości.

Podział obwodów i wymagane ochrony w garażu

Pierwsze i najważniejszeobwody trzeba podzielić tak, aby oświetlenie, gniazda, napęd bramy, ogrzewanie, kompresor i ewentualna ładowarka miały osobne zabezpieczenia; to minimalizuje ryzyko przeciążeń i ułatwia diagnostykę po awarii. Typowy projekt dla garażu jednego samochodu obejmuje zwykle obwód oświetlenia (3×1,5 mm², wyłącznik 10–16 A), jeden lub dwa obwody gniazdowe (3×2,5 mm², 16–20 A) oraz dedykowane obwody dla napędu bramy i dużych odbiorników, dobierane indywidualnie. Przy urządzeniach z silnikami lub znacznym prądem rozruchowym stosuje się charakterystykę C lub D dla wyłączników nadprądowych, a wszystkie gniazda przenośne powinny być objęte ochroną różnicowoprądową 30 mA.

Warto przeczytaćJaki kabel do instalacji elektrycznej w garażu

Przykładowo, dla obwodu gniazd 20 metrów od rozdzielnicy przy obciążeniu maksymalnym 16 A użycie przewodu 3×2,5 mm² daje spadek napięcia około 1,9% (16 A × 0,0069 Ω/m × 40 m ≈ 4,4 V), co jest w granicach dopuszczalnych 5% dla obwodów zasilających, jednak przy większych długościach lub większym obciążeniu warto rozważyć 4 mm² lub 6 mm². Dla oświetlenia zwykle przyjmuje się limit 3% spadku napięcia, zatem dla dłuższych tras LED-ów sensowne jest użycie 2,5 mm² zamiast 1,5 mm². Planowanie z marginesem mocy i osobnymi obwodami na urządzenia pracujące jednocześnie (kompresor plus lutownica plus ładowarka) daje elastyczność i ogranicza koszty przyszłych modernizacji.

Dobrym rozwiązaniem jest stosowanie kombinacji ochronRCD główny 300 mA na poziomie rozdzielnicy jako warstwa przeciwpożarowa oraz kilku RCD 30 mA na grupy obwodów, co łączy ochronę osób i selektywność układu. Obwody z elektroniką — falowniki, zasilacze, ładowarki — wymagają RCD typu A lub B w zależności od charakteru prądów upływowych, co eliminuje problemy z fałszywymi zadziałaniami. Koszt dodatkowego obwodu to kilkaset złotych materiałów plus robocizna, ale inwestycja zwraca się w mniejszej liczbie przerw i prostszej eksploatacji.

Gniazda, oświetlenie i osprzęt w garażu zgodnie z przepisami

Gniazda w garażu należy dobierać pod kątem prądu, szczelności i funkcji; tam, gdzie istnieje ryzyko zachlapania lub zapylenia, stosuje się osprzęt o klasie ochrony IP44 lub wyższej, a przy narażeniu na mycie lub chemikalia wskazane jest IP54. Dla jednego samochodu sensowne jest co najmniej 3–4 gniazd 16 A rozmieszczonych przy bocznych ścianach i warsztatowym blacie, a gniazdo do napędu bramy warto umieścić na wysokości ułatwiającej podłączenie mechanizmu — około 120–140 cm nad posadzką. Oświetlenie zaprojektuj pod kątem czynności200–300 lx do ogólnych zadań i 300–500 lx na stanowisku pracy, co zwykle zapewnią dwie oprawy LED 36–50 W w garażu 18–20 m².

Oprawy LED z dobrym CRI (>80) i minimalnym odblaskiem poprawiają widoczność przy naprawach, a ich koszt (2×36 W) to zazwyczaj 160–300 zł; montaż takich opraw trwa zwykle 1–2 godziny. Wyłączniki i gniazda montuje się w puszkach podtynkowych lub na listwach, a przewody narażone na uszkodzenia prowadzi się w rurach osłonowych; elastyczne przewody należy używać jedynie tam, gdzie wymagana jest mobilność narzędzi. Gniazda hermetyczne z klapką kosztują 20–50 zł za sztukę, a instalacja dodatkowego obwodu gniazdowego to zwykle 3–4 godziny pracy elektryka i materiały rzędu 400–700 zł, w zależności od trasy prowadzenia przewodów.

Przy projektowaniu osprzętu warto też myśleć o ergonomiiumieszczenie łączników przy wejściu, dodatkowe gniazdo przy stole roboczym oraz dedykowane miejsce zasilania bramy wpłyną na komfort obsługi. Czujniki ruchu lub ściemniacze przy bramie skracają czas świecenia i oszczędzają energię; czujnik ruchu kosztuje zwykle 120–240 zł, a prosty ściemniacz 80–150 zł. Ważne jest, aby wszystkie elementy osprzętu miały oznaczenia zgodne z normami PN-EN i by instalator dostarczył dokumentację oraz protokoły pomiarów po zakończeniu prac.

Zabezpieczenia przeciwporażeniowe i RCD w garażu

Podstawowym zabezpieczeniem przeciwporażeniowym w garażu jest RCD o czułości 30 mA na obwodach z gniazdami i tam, gdzie praca odbywa się w warunkach wilgotnych; ten poziom czułości ma na celu ochronę osób przed bezpośrednim porażeniem. Dla obwodów zasilających urządzenia z elementami elektronicznymi, takimi jak falowniki czy ładowarki, preferuje się RCD typu A, a gdy istnieje ryzyko prądów stałych lub złożonych form upływu — typ B, który wychwytuje składowe stałe i częstotliwości nienagłe. Na poziomie rozdzielnicy często montuje się również RCD 300 mA jako ochronę przeciwpożarową, a mniejsze 30 mA dla ochrony osób, co daje kompromis między bezpieczeństwem a selektywnością układu.

RCD wymagają okresowych testówużytkownik powinien naciskać przycisk test co najmniej raz na 6 miesięcy, a podczas odbioru i przeglądów wykonuje się pomiary funkcjonalne; normy określają, że RCD powinien zadziałać w czasie maksymalnie 300 ms przy prądzie równym IΔn oraz w mniej niż 40 ms przy prądzie równym 5×IΔn. Aby uniknąć niepotrzebnych wyłączeń, warto rozdzielić obwody generujące upływy i zastosować RCD odpowiedniego typu, a w miejscach o trudnych warunkach montażowych rozważyć RCBO, czyli urządzenia łączące ochronę różnicową z nadprądową. Analiza źródeł upływów przed instalacją i dobór właściwej selektywności ograniczają ryzyko fałszywych zadziałań i poprawiają dostępność zasilania podczas pracy.

Fałszywe wyzwalanie RCD często wynika z upływów prądów powstających w zasilaczach impulsowych lub uszkodzonych izolacjach, dlatego przy diagnozie warto wykonać pomiary upływów i ewentualnie oddzielić obwody problematyczne. Gdy w garażu przewiduje się ładowanie pojazdów elektrycznych, konieczne jest sprawdzenie wymagań producenta ładowarki i zastosowanie zabezpieczeń zgodnych z instrukcją — często jest to RCD typu B lub dedykowane systemy zabezpieczające ładowarki. Testy, regularne przeglądy i starannie dobrana selektywność to klucz do bezpiecznej i niezawodnej instalacji.

Uziemienie i ochrona przed porażeniem w garażu

Uziemienie instalacji to fundament ochrony przeciwporażeniowej i musi być zaprojektowane z uwzględnieniem systemu sieciw systemie TN-C-S wykorzystuje się uziemienie sieci wraz z odrębnym przewodem PE, a w systemie TT konieczne jest wykonanie lokalnego uziomu oraz stosowanie RCD dla szybkiego odłączenia. Metalowe elementy konstrukcyjne, obudowy urządzeń i elementy bramy należy połączyć w układ wyrównania potencjałów przewodem o minimalnym przekroju zwykle 6 mm² Cu, a miejsca, gdzie przewód jest narażony mechanicznie, zabezpieczyć przewodem 10 mm². Wykonanie i pomiar uziomu wpisuje się do dokumentacji — zalecane wartości rezystywności uziomu dąży się do <30 Ω, a tam gdzie ryzyko jest większe lepiej celować poniżej 10 Ω; ostateczną ocenę stanowi wynik pomiaru przy odbiorze.

Podczas odbioru wykonuje się pomiary ciągłości przewodów ochronnych, rezystancji izolacji oraz impedancji pętli zwarciowej i rezystancji uziomu, a każdy wynik wpisuje się do protokołu. Zalecane wartości dla izolacji zwykle przekraczają 0,5–1 MΩ w zależności od długości i typu obwodu, natomiast ciągłość przewodu ochronnego powinna wykazywać niską rezystancję umożliwiającą skuteczne odłączenie zasilania przez zabezpieczenia nadmiarowe. Gdy projekt obejmuje uziomy odgromowe lub złożone układy wielopunktowe, ich wykonanie trzeba skoordynować z instalacją niskiego napięcia, by uniknąć niepożądanych pętli prądowych i zapewnić bezpieczne odprowadzanie prądów udarowych.

Połączenia wyrównawcze i złącza uziemiające powinny być trwałe i odporne na korozję; stosuje się zaciski i bolce ze stali nierdzewnej lub ocynkowane oraz oznakowanie przewodów uziemiających tak, aby umożliwić łatwe powtórzenie pomiarów i przyszłe serwisy. Lokalizacja punktów pomiarowych powinna być zaplanowana podczas montażu, a dokumentacja powinna zawierać rysunki schematyczne, wyniki pomiarów i specyfikacje użytych elementów uziemiających. W bezpiecznej instalacji uziemienie i wyrównanie potencjałów stanowią linię obrony przed porażeniem i są równie ważne jak dobór właściwych zabezpieczeń nadmiarowych i różnicowych.

Dopuszczalne źródła zasilania i przewody w garażu

Garaż standardowo zasilany jest z sieci domowej TN-C-S, ale dopuszczalne jest również zasilanie z generatora awaryjnego lub z systemu zasilania awaryjnego (UPS/falownik), o ile stosuje się przełącznik izolujący uniemożliwiający równoległe zasilanie z sieci publicznej. W przypadku fotowoltaiki i magazynów energii projekt musi uwzględniać wymogi izolacji i zabezpieczeń przeciwko tzw. zasilaniu wyspowemu, a falowniki wymagają często oddzielnego obwodu i właściwego uziemienia. Do obwodów gniazdowych zwykle stosuje się przewody YDYp 3×2,5 mm², do oświetlenia 3×1,5 mm², a do ładowarek i urządzeń dużej mocy przewody 5×6 mm² lub 5×10 mm², dobierając przekrój w zależności od prądu i długości trasy.

Orientacyjne ceny przewodów w Polsce toYDYp 3×1,5 mm² ≈ 4–6 zł/m, YDYp 3×2,5 mm² ≈ 5–9 zł/m, YDYp 5×6 mm² ≈ 18–35 zł/m i YDYp 5×10 mm² ≈ 30–55 zł/m, a przewody elastyczne H07RN-F do narzędzi kosztują zwykle 8–25 zł/m zależnie od przekroju. Dla ładowarki jednofazowej 32 A najczęściej stosowany jest przewód 3×6 mm² (przy bezpośrednim zasilaniu jednofazowym) lub komplet 5×6 mm² przy doprowadzeniu z rozdzielnicy trójfazowej; 20 m takiego kabla to orientacyjnie 400–1 000 zł w zależności od jakości. Przy dłuższych trasach lub dużych prądach należy uwzględnić spadek napięcia i ewentualnie zwiększyć przekrój, by nie przekroczyć dopuszczalnego spadku (3% oświetlenie, 5% zasilanie ogólne jako reguła praktyczna przy projektowaniu).

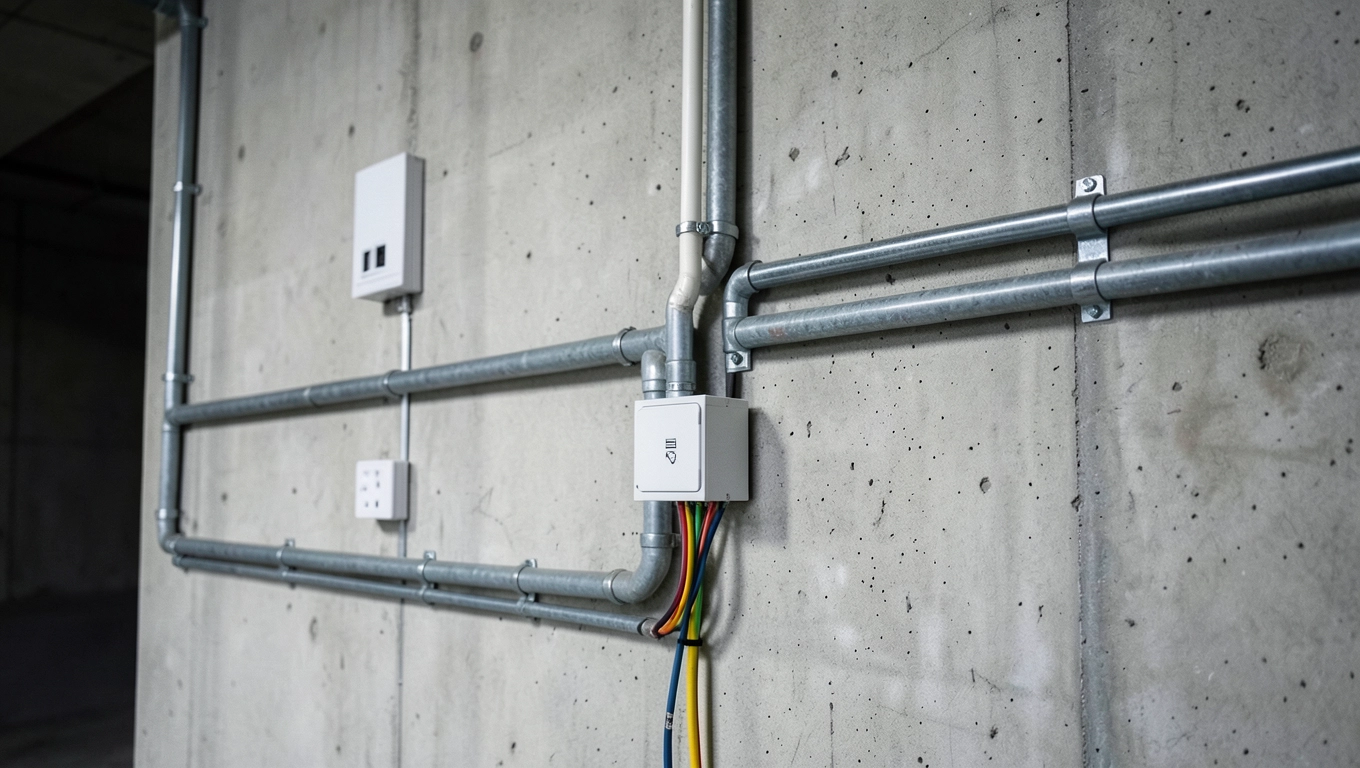

Przewody trzeba prowadzić z ochroną mechaniczną tam, gdzie istnieje ryzyko uderzeń lub przecięć; stosuje się rury instalacyjne PVC o średnicy dostosowanej do przekroju przewodów lub metalowe korytka przy dużej liczbie przewodów. W miejscach przejść przez przegrody stosuje się przepusty i uszczelnienia przeciwpożarowe, a przy zewnętrznym prowadzeniu — przewody zewnętrzne typu NYY lub osłoną chroniącą przed UV i wilgocią. Zapas długości w puszkach 0,5–1,5 m i oznaczenie końcówek znacznie przyspieszają przyszłe prace i ograniczają konieczność rozkopywania instalacji przy modernizacjach.

Ochrona przeciwpożarowa i materiały stosowane w instalacji

W kontekście ochrony przeciwpożarowej wybór materiałów ma duże znaczenieprzewody o podwyższonej odporności ogniowej oraz niskim wydzielaniu dymu i halogenów (LSZH/FRHF) ograniczają ryzyko zatrucia i poprawiają bezpieczeństwo ewakuacji, choć ich cena jest zwykle wyższa o 15–40% względem standardowych przewodów PVC. Przy przejściach ogniowych stosuje się rurki i przepusty ognioodporne, natomiast aparatura powinna mieć znamionową zdolność łączeniową dostosowaną do spodziewanych prądów zwarciowych (dla małych instalacji zwykle 6–10 kA). Dodatkowo instalowanie skrzynek i prowadzenie przewodów z minimalizacją ilości przewodów w jednym kanale zmniejsza ryzyko rozprzestrzeniania się ognia i ułatwia lokalizowanie uszkodzeń.

Wyłączniki MCB i RCBO powinny mieć parametry dobrane do miejsca montażu; dla garażu rekomendowane jest stosowanie aparatów o zdolności łączeniowej co najmniej 6 kA, a przy większych instalacjach i dłuższych trasach warto wybierać 10 kA. RCBO łączący zabezpieczenie różnicowe i nadmiarowe upraszcza montaż i poprawia selektywność, lecz jego koszt jednostkowy zwykle przewyższa sumę ceny MCB + RCD, dlatego wybór zależy od budżetu i wymagań funkcjonalnych. Tam, gdzie występuje ryzyko iskier lub spawania, należy wydzielić obwody i stosować dodatkowe separacje oraz osłony, by zminimalizować możliwość zapłonu materiałów łatwopalnych.

Elementy ochrony przeciwpożarowej warto planować razem z architekturą garażuseparacja stref, zastosowanie obudów ognioodpornych i dostęp do wyposażenia gaśniczego wpływają na realne bezpieczeństwo, a nie tylko na cyfry w projekcie. Czujniki dymu i czadu stanowią dodatkowe zabezpieczenie, zwłaszcza gdy garaż przylega do części mieszkalnej; ceny prostych czujników zaczynają się od 50–150 zł. Inwestycja w materiały klasy ognioodpornej to wydatek, który redukuje ryzyko dużych strat i zwiększa szansę szybkiej reakcji w sytuacji zagrożenia.

Procedury odbioru i dokumentacja instalacji w garażu

Odbiór instalacji elektrycznej wymaga kompletnej dokumentacji projektowej, protokołu montażowego oraz serii pomiarów, których wyniki wpisuje się do protokołu odbioru; dokumenty te są warunkiem prawidłowego użytkowania i podstawą do rozliczeń gwarancyjnych. Podstawowe pomiary tociągłość przewodów ochronnych, rezystancja izolacji, impedancja pętli zwarciowej, rezystancja uziomu oraz testy działania RCD i czasów ich zadziałania — wszystkie wyniki należy udokumentować. Poniżej znajduje się lista kontrolna kroków przy odbiorze wraz z elementami pomiarowymi i typowymi wartościami orientacyjnymi do wpisania w protokół.

• Weryfikacja dokumentacji projektowej i zgodności użytych materiałów z projektem i normami PN-EN.
• Kontrola montażuestetyka prowadzeń, mocowanie przewodów, poprawność połączeń i oznakowania przewodów.
• Pomiar ciągłości przewodów ochronnych (rezystancja niska, orientacyjnie ≤ 1 Ω w zależności od długości trasy).
• Pomiar rezystancji izolacji (przyłożenie napięcia 500 V DC, orientacyjnie > 0,5–1 MΩ dla obwodów niskiego napięcia).
• Pomiar impedancji pętli zwarciowej Zs i sprawdzenie zgodności z wymaganiami doboru zabezpieczeń (wartości oblicza się zgodnie z dokumentacją producenta).
• Testy działania RCDsprawdzenie zadziałania przy IΔn (np. 30 mA) i mierzenie czasu zadziałania, wpisanie wyników.
• Pomiar rezystancji uziomu i wpisanie wartości do protokołu; sprawdzenie połączeń wyrównawczych.
• Testy funkcjonalneobsługa bramy, oświetlenie, gniazda, ewentualna ładowarka EV i ich poprawna integracja z zabezpieczeniami.
• Sporządzenie protokołu odbioru z podpisami wykonawcy i osoby odbierającej oraz dołączenie deklaracji zgodności i kart katalogowych zastosowanych aparatów.

Wartość orientacyjna wykonania kompletu pomiarów i sporządzenia protokołu odbiorczego przez wykwalifikowanego elektryka zwykle mieści się w przedziale 300–800 zł, w zależności od zakresu pomiarów i odległości do realizacji, zaś stawki godzinowe wykonawców wahać się mogą od około 80 do 160 zł/godz. W protokole powinny znaleźć się dokładne wynikiwartości rezystancji izolacji dla każdego obwodu, wyniki pomiarów ciągłości PE, czasy zadziałania RCD oraz pomiary impedancji pętli, a także oświadczenie o zgodności z wymaganiami normowymi i projektowymi. Zachowanie kompletnej dokumentacji — rysunków, specyfikacji sprzętu, protokołów i deklaracji zgodności — ułatwia późniejsze przeglądy, ewentualne interwencje serwisowe i spełnienie wymogów przepisów budowlanych i elektrycznych.

Instalacja elektryczna w garażu przepisy

• Pytanie: Czy instalacja elektryczna w garażu wymaga zgłoszenia lub odbioru zgodnie z przepisami?

  Odpowiedź: Tak, instalacja w garażu podlega przepisom bezpieczeństwa i często wymaga zgłoszenia do właściwych organów lub uzyskania odbioru przez uprawnionego elektryka zgodnie z obowiązującymi normami i lokalnymi przepisami.

• Pytanie: Jakie normy i przepisy dotyczą projektowania i wykonywania instalacji w garażu?

  Odpowiedź: Podstawowe wytyczne obejmują normy dotyczące ochrony przeciwporażeniowej, dobór przekrojów przewodów, ochrony różnicowoprądowej (RCD), warunków montażu w wilgotnym środowisku oraz odstępów od materiałów łatwopalnych; wszystko zgodnie z PN-IEC i lokalnymi warunkami przyłączeniowymi.

• Pytanie: Jak zaprojektować obwody garażowe pod warunki warsztatowe (gniazda, oświetlenie, zabezpieczenia)?

  Odpowiedź: Zaleca się osobny obwód lub obwody dedykowane dla narzędzi warsztatowych, oświetlenie LED z ochroną ściankową, wyłącznik różnicowoprądowy, odpowiednie zabezpieczenia (wyłączniki nadmiarowo-prądowe), a także uwzględnienie ochrony przed wilgocią i możliwość łatwego dostępu do wyłączników.

• Pytanie: Czy mogę samodzielnie wykonywać instalację w garażu, a jeśli nie, kto powinien to zrobić?

  Odpowiedź: Podstawowe prace przygotowawcze i montaż w strefach najniższego ryzyka mogą wykonywać osoby z odpowiednimi uprawnieniami, ale końcowy odbiór i instalacje w strefach wilgotnych powinny być wykonywane przez wykwalifikowanego elektryka z uprawnieniami SEP.
