Jak wypoziomować płytę fundamentową: sekret idealnie równej powierzchni

Przygotowanie podłoża pod wypoziomowanie płyty fundamentowej

Każdy centymetr nierówności w płycie fundamentowej przekłada się na problemy z podłogą, drzwi nie chcą się domykać, a warstwa izolacji pęka pod wpływem naprężeń. Precyzyjne wypoziomowanie płyty fundamentowej to nie detal wykończeniowy to gwarancja, że cały dom będzie stał stabilnie przez dekady. Wyobraź sobie sytuację: wylewasz beton, wszystko wygląda idealnie, ale po trzech miesiącach okazuje się, że posadzka w salonie ma spadek 5 mm na metrze. Tego rodzaju niespodzianki kosztują fortunę i nerwy.

• Przygotowanie podłoża pod wypoziomowanie płyty fundamentowej
• Niezbędne narzędzia do precyzyjnego wypoziomowania płyty fundamentowej
• Kontrola poziomu płyty fundamentowej krok po kroku
• Typowe błędy przy wypoziomowaniu płyty fundamentowej i jak ich unikać
• Pytania i odpowiedzi dotyczące wypoziomowania płyty fundamentowej

Badanie nośności gruntu przed rozpoczęciem prac

Grunt to fundament Twojego fundamentu bez wiedzy o jego nośności nie da się poprawnie zaprojektować podsypki ani grubości płyty. Testy penetrometryczne pozwalają oszacować opór, jaki warstwa gleby stawia przy wbijaniu sondy, co przekłada się na zdolność do przenoszenia obciążeń. Jeśli wyniki wskazują na nośność poniżej 150 kPa, konieczne będzie wzmocnienie podłoża lub zastosowanie szerszej płyty rozkładającej nacisk.

Warto przeprowadzić co najmniej trzy odwierty w narożnikach i jedno w centrum projektowanej płyty różnice w składzie warstw mogą być zaskakujące, szczególnie na działkach po dawnych wykopach lub przy rzekach. Często spotykam się z sytuacją, gdy warstwa żwirku na powierzchni przechodzi w glinę już na głębokości 40 cm, co diametralnie zmienia parametry osiadania.

Warstwa podsypkowa fundament właściwego poziomowania

Odpowiednio wykonana podsypka (10-15 cm żwiru sortowanego lub pospółki) spełnia trzy funkcje jednocześnie: drenuje wodę opadową, rozkłada punktowe obciążenia z płyty i tworzy stabilną, nośną bazę pod hydroizolację. Grubość warstwy dobiera się do nośności gruntu im słabszy grunt, tym grubsza podsypka, przy czym maksymalna grubość jednorazowo zagęszczanej warstwy nie powinna przekraczać 20 cm.

Zagęszczenie podsypki to etap, który najczęściej sabotują inwestorzy oszczędzający na sprzęcie. Ręczne ubicie łopatą czy nawet zagęszczarka wibracyjna oddana w ręce niedoświadczonego operatora daje efekt placebo powierzchnia wygląda na równą, ale pod wpływem obciążenia warstwa osiada nierównomiernie. Kontroluj zagęszczenie płytą dynamiczną: po przejściu maszyny powierzchnia nie powinna uginać się pod ciężarem człowieka ważącego 80 kg.

W przypadku projektów z ogrzewaniem podłogowym konieczne jest uwzględnienie izolacji termicznej ze styropianu XPS o grubości 10-15 cm pod płytą, co dodatkowo wymaga precyzyjnego wypoziomowania powierzchni styropianu przed wylaniem betonu. Nierówności w izolacji termicznej przenoszą się bezpośrednio na płytę unikniesz tej drogi, jeśli przed ułożeniem siatki zbrojeniowej sprawdzisz poziom każdego fragmentu styropianu z dokładnością do 3 mm.

Hydroizolacja i izolacja przeciwwilgociowa

Membrana hydroizolacyjna (folia kubełkowa lub papa termozgrzewalna) układana jest bezpośrednio na podsypce, tworząc barierę dla wody gruntowej podciąganej kapilarnie. Grubość folii kubełkowej to zazwyczaj 0,5-1 mm, przy czym ważniejsza od samego materiału jest szczelność połączeń nawet niewielki przerwany fragment przywraca transport wilgoci do płyty.

Przy płytach fundamentowych na gruntach wilgotnych lub w rejonach z wysokim poziomem wód gruntowych stosuje się dodatkową izolację przeciwwilgociową na wierzchu płyty po związaniu betonu wówczas folia lub membrana układana jest jako warstwa pośrednia między betonem a wykończeniem podłogi. Dla inwestorów planujących ogrzewanie podłogowe kluczowe jest, aby izolacja termiczna była ułożona przed hydroizolacją, a nie na odwrót odwrotna sekwencja skutkuje kondensacją pary wodnej w warstwie styropianu.

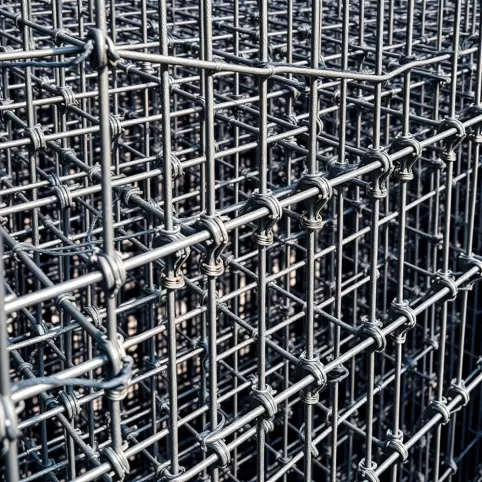

Zbrojenie dolne siatką Ø 10 mm rozstawioną co 15 cm umieszczane jest na dystansach (podkładkach) zapewniających minimum 30 mm otuliny betonowej od spodu płyty. Dystanse mogą być wykonane z tworzywa, betonu lub stali te ostatnie są najtrwalsze, ale wymagają zabezpieczenia antykorozyjnego, jeśli pozostają w kontakcie z wilgocią gruntową. Pominięcie dystansów lub użycie zbyt niskich prowadzi do odsłonięcia zbrojenia przy spodniej powierzchni płyty, co przyspiesza korozję i osłabia konstrukcję.

Niezbędne narzędzia do precyzyjnego wypoziomowania płyty fundamentowej

Wyczytałeś w poradniku, że potrzebujesz „poziomicy". Tak, ale jaka poziomica? Różnica między tanią poziomicą budowlaną 60 cm a precyzyjnym instrumentem laserowym to różnica między domem, który wymaga późniejszych korekt, a takim, który stoi prosto od pierwszego dnia. Przy płytach fundamentowych, gdzie tolerancja wynosi zaledwie ±2 mm na 3 metry, oszczędność na narzędziach pomiarowych to fałszywa ekonomia każdy błąd na etapie betonowania kosztuje wielokrotnie więcej przy wykończeniu.

Laser obrotowy lub liniowy serce precyzyjnego wypoziomowania

Laser poziomujący obrotowy (np. z prędkością obrotową 600 rpm, dokładnością ±0,5 mm/10 m) pozwala na jednoczesne wyświetlanie płaszczyzny poziomej w całym pomieszczeniu, co eliminuje konieczność przenoszenia referencji z punktu na punkt. Koszt wypożyczenia takiego urządzenia na tydzień to około 150-300 PLN znacznie mniej niż koszt naprawy krzywej podłogi.

Alternatywą dla mniejszych płyt (do 10×10 m) jest laser liniowy z funkcją wypoziomowania samopoziomującego, generujący płaszczyznę poziomą widoczną jako linia na ścianie. Przy pionowaniu ścianek działowych laser liniowy sprawdza się znakomicie, ale przy wypoziomowaniu dużej płyty brakuje mu zasięgu wiązka staje się nieczytelna w odległości powyżej 15 metrów, szczególnie przy intensywnym nasłonecznieniu.

Przed rozpoczęciem pracy z laserem ustaw go na statywie w centralnym punkcie płyty, wypoziomuj dokładnie zgodnie z instrukcją (urządzenia samopoziomujące mają zazwyczaj 5-sekundowy czas stabilizacji), a następnie sprawdź wynik za pomocą poziomicy libelli nigdy nie ufaj wyświetlaczowi bez weryfikacji wzrokowej. Najdrobniejsze przesunięcie statywu (nawet 1 mm u podstawy) przekłada się na błąd rzędu 1 cm przy krawędzi płyty.

Libella i poziomica cyfrowa weryfikacja manualna

Libella rurková (precyzyjna poziomica libellowa) o długości minimum 120 cm pozwala na szybkie sprawdzenie kierunku spadku płyty wystarczy przyłożyć ją prostopadle do kierunku planowanego spadku (np. 1% w kierunku odpływu) i odczytać pozycję pęcherzyka. Dokładność libelli to ±0,5 mm/m, co w zupełności wystarcza do wychwycenia odchyleń przekraczających normę.

Poziomica cyfrowa (z dokładnością ±0,1 mm/m i funkcją pamięci odczytów) przydaje się przy dokumentowaniu pomiarów automatycznie zapisuje wyniki, co jest nieocenione przy odbiorze technicznym płyty przez inspektora nadzoru. Można ją też wykorzystać do pomiaru spadków: przyłożyć do powierzchni świeżego betonu i odczytać kąt nachylenia w procentach.

Do kontroli kątów prostych w narożnikach płyty służy węgielnica murarska lub metoda 3-4-5: odmierz 3 m wzdłuż jednej osi, 4 m wzdłuż drugiej, a przekątna między końcami powinna wynosić dokładnie 5 m. Ta prosta geometria pochodzi jeszcze od Egipcjan i działa bez zarzutu na każdym placu budowy, nawet bez elektroniki.

Łaty i listwy prowadzące narzędzia do rozprowadzania betonu

Aluminiowa łata profilowana (dwuteownik) o długości 3-4 m to podstawowe narzędzie do ściągania nadmiaru betonu i wyrównywania powierzchni. Wybieraj łaty o przekroju zamkniętym są sztywniejsze i mniej podatne na ugięcie niż profile otwarte, co przekłada się na równomierniej wyrównaną powierzchnię.

Listwy drewniane impregnowane (np. sosnowe, przekrój 5×10 cm) można wykorzystać jako prowadnice wbijane w podsypkę na wybranych poziomach beton wylewany jest między listwami, a łata przesuwa się po ich wierzchu, tworząc idealnie wyrównaną płaszczyznę. Rozstaw listew nie powinien przekraczać 3 m, inaczej ugięcie łaty staje się zauważalne gołym okiem.

Przy płytach o powierzchni powyżej 50 m² warto zainwestować w wibrator płytowy (wgłębnikowy) do zagęszczania mieszanki betonowej urządzenie eliminuje pęcherze powietrza i zapewnia jednolitą konsystencję na całej głębokości płyty. Częstotliwość wibracji 3000-6000 rpm, masa 60-90 kg to standardowe parametry dla płyt fundamentowych w budynkach mieszkalnych.

Tabela: Zestawienie narzędzi pomiarowych i kontrolnych

Kontrola poziomu płyty fundamentowej krok po kroku

Masz już przygotowane podłoże, narzędzia, zbrojenie i wiedzę o tym, jak działają poszczególne instrumenty. Teraz przechodzimy do sedna właściwego procesu kontrolowania poziomu płyty fundamentowej. To etap, na którym decyduje się sukces lub porażka całego przedsięwzięcia, i to tutaj najczęściej pojawiają się błędy wynikające z pośpiechu lub braku doświadczenia.

Etap 1: Wytyczenie punktów referencyjnych i osi

Przed wylaniem betonu musisz ustalić stałe punkty odniesienia, do których będziesz się odnosić przez cały proces wylewania i wyrównywania. Wbij metalowe pręty lub drewniane paliki w narożnikach płyty tak, aby wystawały minimum 50 cm ponad planowany poziom wierzchu płyty to da ci margines na ewentualne korekty i ochroni referencję przed przypadkowym uszkodzeniem.

Za pomocą lasera obrotowego wyznacz na każdym paliku poziom docelowy wierzchu płyty zwykle jest to określone w projekcie budowlanym jako rzędna ±0,00. Zaznacz poziom farbą lub wkrętem wbitym na odpowiedniej wysokości. W przypadku płyty ze spadkiem (np. 1% w kierunku odpływu) uwzględnij różnicę wysokości między palikiem najwyższym a najniższym przy długości 10 m spadek 1% to 10 cm różnicy.

Przeciągnij drut między palikami, tworząc siatkę osi widocznych z każdego miejsca na płycie. Drut powinien być napięty, ale nie na tyle mocno, żeby zwichrować paliki. To twoja mapa nawigacyjna na czas betonowania każde odchylenie od wytyczonych osi jest widoczne na pierwszy rzut oka.

Etap 2: Wylanie i wstępne rozprowadzenie betonu

Klasa betonu C 20/25 (wytrzymałość na ściskanie 20 MPa przy średnicy 150 mm i wysokości 300 mm) to absolutne minimum dla płyt fundamentowych w praktyce dla budynków mieszkalnych stosuje się C 25/30 lub C 30/37 w przypadku większych obciążeń. Konsystencja S3 (plastyczna, opad stożka 100-150 mm) pozwala na samopoziomowanie przy wibracji, ale nie jest tak rzadka, żeby powodować segregację kruszywa.

Wylewaj beton w sekcjach, unikając tworzenia „zimnych szwów" czyli miejsc, gdzie już związany beton styka się ze świeżo wylanym. Każda sekcja powinna być wylana i wyrównana w ciągu maksymalnie 30 minut, inaczej wiązanie na styku będzie osłabione. Przy płytach powyżej 100 m² rozważ zamówienie betoniarki z pompą lub wylewką, co pozwala na ciągłe zasilanie stanowiska i eliminuje przerwy technologiczne.

Po wylaniu sekcji natychmiast uruchom wibrator płytowy wprowadź głowicę pionowo w mieszankę w odstępach co 30-40 cm, przytrzymaj 10-15 sekund na każdym punkcie i powoli wyciągaj. Wibracja powoduje, że pęcherze powietrza uciekają na powierzchnię, a kruszywo opada, wypełniając pustki. Efektem jest jednolita, gęsta struktura o wyższej wytrzymałości badania pokazują, że prawidłowo zwibrowany beton osiąga nawet 20% wyższą wytrzymałość niż niezwibrowany.

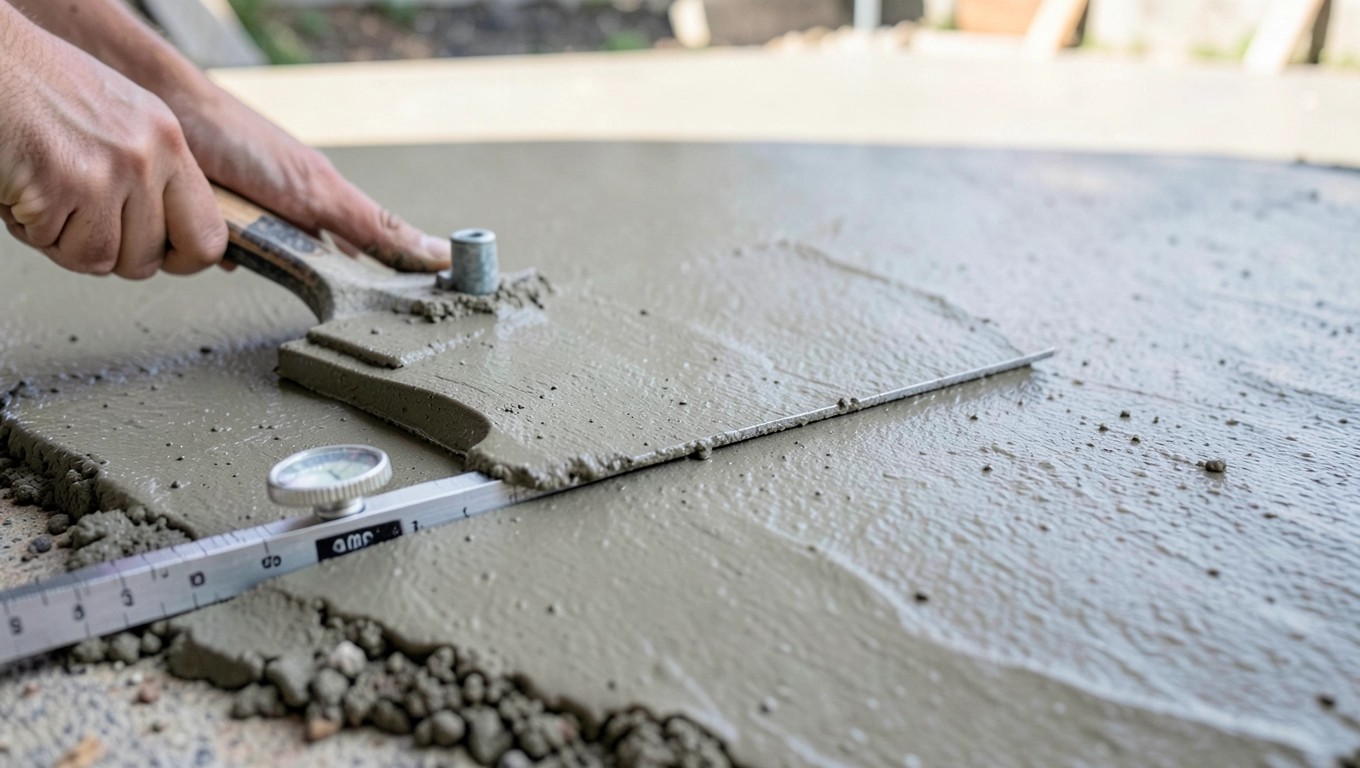

Etap 3: Wyrównywanie powierzchni łatą prowadzącą

Gdy beton jest jeszcze plastyczny (ale już nie segreguje się), przystąp do wyrównywania powierzchni. Ustaw łatę aluminiową na wcześniej wytyczonych listwach prowadzących i przesuwaj ją ruchem piły wzdłuż płyty, ścinając nadmiar betonu. Ruch powinien być jednostajny, bez zatrzymywania zatrzymanie łaty w jednym miejscu powoduje lokalne zagłębienie.

Drugi operator (a najlepiej trzeci) powinien uzupełniać ubytki świeżym betonem w miejscach, gdzie łata wykryła deficyt. Ważne: nie rozcieńczaj ubytków wodą dodawaj jedynie suchą mieszankę lub żwirek drobnoziarnisty. Woda dodana do powierzchni betonu tworzy słabą warstwę mleczka cementowego, która później pęka i kruszy się.

Po pierwszym przejściu łaty (tzw. ściąganiu wstępnym) powtórz operację w kierunku prostopadłym eliminuje to nierówności pozostawione przez łatę idącą w jednym kierunku. Efektem powinno być lustrzane, pozbawione smug i rowków wykończenie powierzchni, które jeszcze przed związaniem betonu wymaga jedynie delikatnego wygładzenia pacą stalową.

Etap 4: Pomiary kontrolne podczas wiązania betonu

Pomiary laserowe wykonuj co 1-2 metry w siatce, porównując wyniki z wcześniej ustalonymi punktami referencyjnymi. Zapisuj każdy odczyt nawet jeśli w danym momencie wszystko jest w normie, dokumentacja przyda się przy odbiorze technicznym i ewentualnych reklamacjach wykonawcy.

Przed związaniem betonu (czyli w ciągu pierwszych 2-4 godzin od wylania) masz jeszcze realną możliwość korekty możesz dodać beton w deficytowych miejscach lub delikatnie wyrównać powierzchnię pacą. Po tym czasie beton osiąga tzw. początkową wytrzymałość (powyżej 5 MPa), która uniemożliwia jakiekolwiek modyfikacje bez powstania rys.

Zwróć szczególną uwagę na strefy przy ścianach fundamentowych, słupach i przepustach instalacyjnych to miejsca, gdzie beton często osiada nierównomiernie ze względu na różną sztywność deskowania i zbrojenia. Tutaj pomocna jest poziomica cyfrowa: przyłóż ją bezpośrednio do powierzchni i sprawdź kąt nachylenia w każdym kierunku.

Etap 5: Wykończenie powierzchni i pielęgnacja

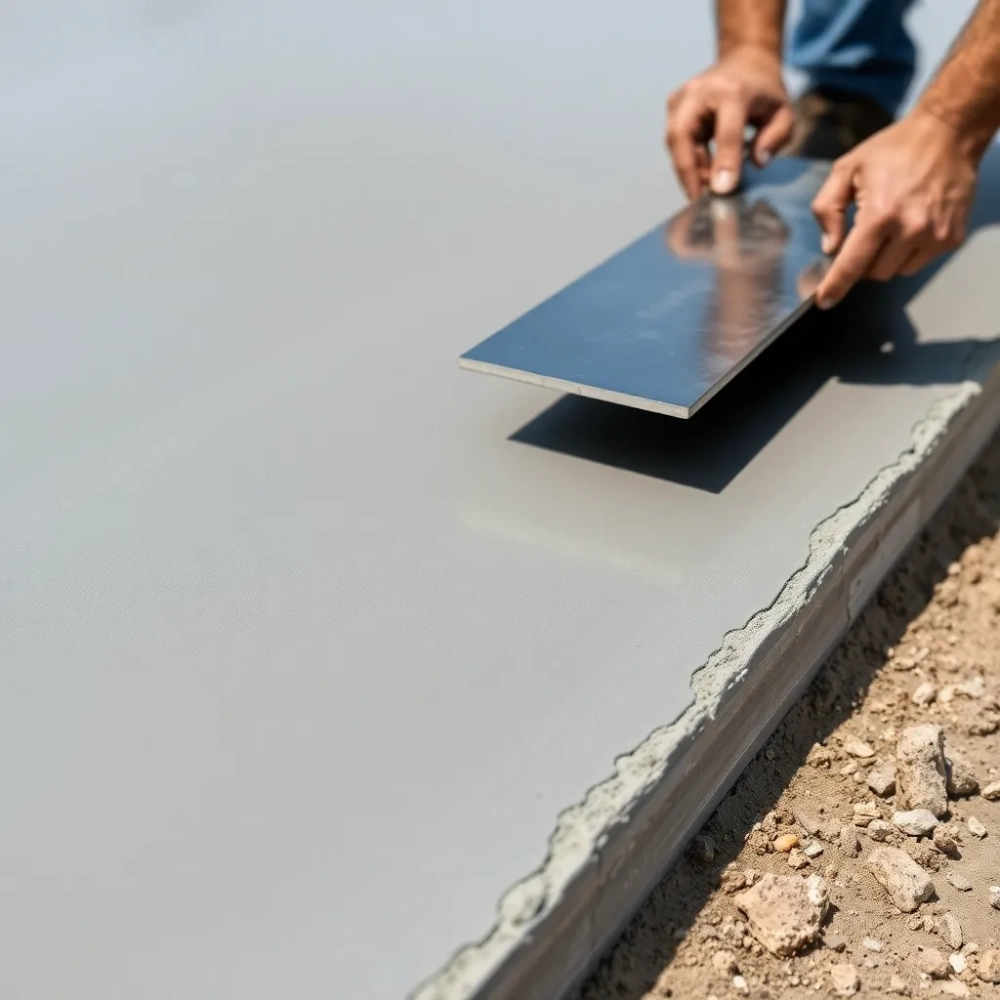

Gdy beton osiągnie stan „świeżego", ale już nie klei się do rąk (zazwyczaj 4-8 godzin po wylaniu, zależnie od temperatury i wilgotności), można przeprowadzić zacieranie powierzchni delikatne wygładzenie pacą stalową lub obrotową. Zacieranie eliminuje mikropęknięcia powstające przy wysychaniu wierzchniej warstwy i tworzy gładką, gotową podłoże pod hydroizolację lub posadzkę.

Podczas upałów (powyżej 25°C) powierzchnię betonu należy natychmiast przykryć folią lub regularnie zraszać wodą, aby zapobiec zbyt szybkiemu odparowaniu wody prowadzi to do nierównomiernego wysychania i powstawania rys skurczowych. Idealna temperatura wiązania to 15-20°C; przy niższych temperaturach (poniżej 5°C) wiązanie spowalnia, a przy ujemnych może dojść do zamarznięcia wody w mieszance.

Pełną wytrzymałość projektową (28 dni) beton osiąga dopiero po czterech tygodniach do tego czasu nie należy obciążać płyty ciężkim sprzętem ani układać warstw wykończeniowych. Można natomiast przeprowadzać dalsze prace na sąsiednich fragmentach budowy i przygotowywać podłoże pod izolacje termiczne (styropian, XPS) oraz hydroizolacyjne (folia, membrana).

Typowe błędy przy wypoziomowaniu płyty fundamentowej i jak ich unikać

Z doświadczenia wiem, że większość problemów z płytą fundamentową wynika z trzech źródeł: pośpiechu, oszczędności na materialłach i braku kontroli na kluczowych etapach. Poniżej przedstawiam najczęściej spotykane błędy nie po to, żeby straszyć, ale żeby pokazać, jak ich uniknąć w praktyce.

Przekroczenie tolerancji poziomu skutek pośpiechu lub braku narzędzi

Norma budowlana dopuszcza odchylenie ±2 mm na długości 3 metrów to mniej niż grubość paznokcia kciuka. Tymczasem na wielu budowach tolerancję traktuje się jako wytyczną, a nie limit, co skutkuje podłogami, które wyraźnie falują, i ścianami, które nie chcą się zamknąć.

Unikaj tego błędu, stosując laser obrotowy przez cały czas wylewania, nie tylko przy wytyczaniu. Przy każdym przejściu łaty sprawdzaj wskazania instrumentu najmniejsza nierówność na świeżym betonie przekłada się na wielokrotność przy wykończeniu. Jeśli używasz tańszej poziomicy libellowej, kontroluj ją co 50 cm wylewki, a nie raz na sekcję.

Przy płytach o niestandardowych kształtach (skośne ściany, zaokrąglenia) ryzyko przekroczenia tolerancji rośnie wielokrotnie w takich przypadkach warto wykonać szalunki z regulowanymi prowadnicami, które fizycznie ograniczają obszar wylewania i wymuszają precyzję.

Niewystarczające zagęszczenie podsypki cichy sabotażysta

Podsypka, która wygląda na stabilną, ale nie została odpowiednio zagęszczona, zaczyna osiadać dopiero pod wpływem obciążenia płyty czasem po tygodniach, miesiącach, a nawet latach od zakończenia budowy. Efektem są pęknięcia w posadzce, luzy w połączeniach ścian z podłogą i nierównomierne osiadanie całego budynku.

Aby tego uniknąć, stosuj zagęszczarkę wibracyjną płytową (nie udarową) o masie minimum 150 kg do warstwy żwiru o grubości 10-15 cm. Każda warstwa powyżej 15 cm wymaga zagęszczenia w dwóch etapach. Po zagęszczeniu wykonaj test obciążeniowy: ustaw na powierzchni samochód osobowy i obserwuj, czy nie pozostawia śladów jeśli opony wbijają się w podsypkę, trzeba powtórzyć zagęszczenie.

Dla gruntów gliniastych lub organicznych rozważ wymianę gruntu na głębokości minimum 50 cm lub zastosowanie geowłókniny separacyjnej między gruntem rodzinnym a podsypką. Geowłóknina zapobiega mieszaniu się warstw i zachowuje nośność podsypki nawet przy wysokim poziomie wód gruntowych.

Zbyt szybkie wiązanie betonu przy wysokich temperaturach

Podczas upałów (powyżej 30°C) beton wiąże szybciej, ale też szybciej traci wodę na powierzchni prowadzi to do spadku wytrzymałości i powstawania rys skurczowych. Beton C 20/25 wylany w temperaturze 35°C może osiągnąć nawet 30% niższą wytrzymałość końcową niż ten sam beton w temperaturze 20°C.

Rozwiązaniem jest obniżenie temperatury mieszanki (dodawanie lodu zamiast wody do betoniarki), wylewanie wczesnym rankiem lub późnym wieczorem, przykrywanie powierzchni folią bezpośrednio po wyrównaniu i zraszanie wodą w pierwszych 24 godzinach. Stosuj również opóźniacze domieszki do betonu (dostępne jako dodatki do mieszanki), które spowalniają wiązanie i dają więcej czasu na wyrównanie.

Przy temperaturach poniżej 5°C beton wiąże wolniej, ale za to równomiernie problemem jest jednak zamarznięcie wody w mieszance, które niszczy strukturę żelbetu. Jeśli musisz betonować zimą, stosuj ocieplone szalunki, dodawaj przyspieszacze wiązania (chlorek wapnia, max 2% masy cementu) i przykrywaj płytę matami izolacyjnymi przez pierwsze 72 godziny.

Niewłaściwe rozmieszczenie zbrojenia osłabienie konstrukcji

Zbrojenie płyty fundamentowej spełnia swoją rolę tylko wtedy, gdy jest prawidłowo rozmieszczone zarówno w planie poziomym (rozstaw prętów), jak i w przekroju (otulina betonowa). Pręty odsłonięte na spodzie płyty korodują w kontakcie z wilgocią gruntową, co prowadzi do rdzewienia i rozsadzania betonu od wewnątrz.

Stosuj dystanse (podkładki) o wysokości minimum 30 mm od krawędzi formy do zbrojenia dostępne są dystanse plastikowe (najtańsze), betonowe (trwałe, ale cięższe) i stalowe (najwytrzymalsze, ale wymagające zabezpieczenia antykorozyjnego). Przy dwuwarstwowym zbrojeniu (dolna i górna siatka) zachowaj minimum 100 mm odstępu między warstwami i połącz je dystansami pionowymi co 60-80 cm.

Zakłady prętów (miejsca łączenia) powinny mieć długość minimum 40-krotności średnicy pręta (dla Ø10 mm to 40 cm) i być wykonane tak, aby pręty zachodziły na siebie w tym samym kierunku, nie naprzemiennie. Przy siatce zbrojeniowej spawanej fabrycznie zakłady wykonuje się z zachowaniem minimum 2 oczek rozstawu.

Tabela: Typowe błędy i ich konsekwencje

Jeśli po lekturze tego artykułu czujesz, że temat jest bardziej złożony, niż zakładałeś to dobry znak. Świadomość ryzyka to pierwszy krok do jego unikania. Płyta fundamentowa to element, który raz wykonany błędnie będzie ciążył na całym domu przez dekady, ale przy odpowiedniej staranności i przestrzeganiu norm technicznych posłuży bezawaryjnie przez pokolenia. Warto zainwestować czas i środki właśnie teraz, na tym etapie, gdy korekty są jeszcze możliwe i relatywnie niedrogie.
