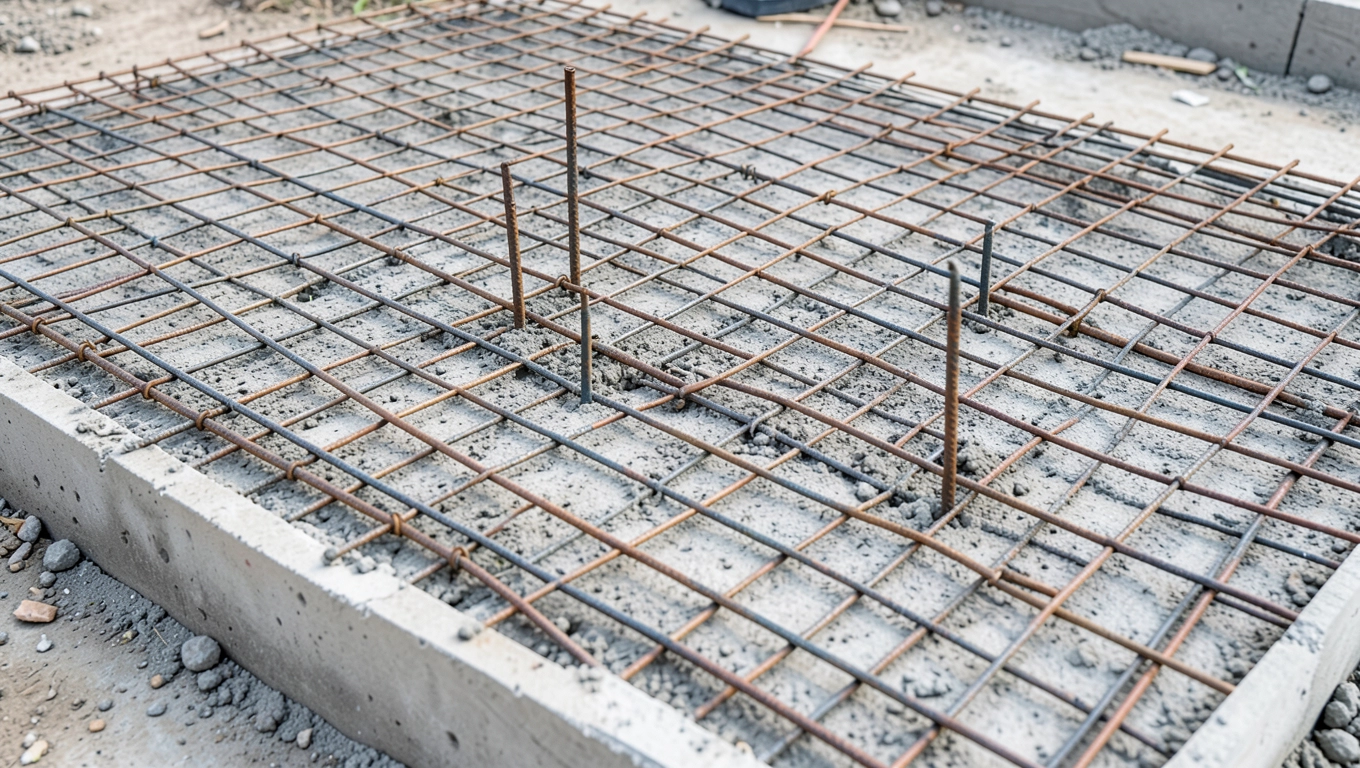

Zbrojenie pod płytę fundamentową – kompletny przewodnik dla inwestora

Wybór zbrojenia pod płytę fundamentową potrafi spędzać sen z powiek nawet osobom, które wybudowały już niejeden dom. Stoisz przed decyzją o średnicach prętów, gęstości siatek, klasie stali i otulinie, a każdy wykonawca mówi co innego. Poniżej znajdziesz konkretne parametry, mechanizmy, które za nimi stoją, oraz praktyczne pułapki, których unikanie oszczędza dziesiątki tysięcy złotych i miesiące nerwów.

• Jakie pręty zbrojeniowe wybrać do płyty fundamentowej
• Rozstaw i średnica zbrojenia w płycie fundamentowej
• Najczęstsze błędy przy zbrojeniu płyty fundamentowej

Jakie pręty zbrojeniowe wybrać do płyty fundamentowej

Stal żebrowana klasy AIIIN (B500SP) to obecnie standard dla płyt fundamentowych w budownictwie jednorodzinnym. Żebra na powierzchni pręta działają jak mikroskopijne zaczepy, które mechanicznie blokują poślizg w betonie, dzięki czemu naprężenia rozciągające przenoszą się z matrycy cementowej na stal. Gładkie pręty AI (St3S) leżące kiedyś w normatywach dawno odeszły do lamusa, bo przyczepność gładkiej powierzchni opiera się wyłącznie na adhezji chemicznej i tarciu, a te mechanizmy zawodzą przy obciążeniach dynamicznych oraz skurczu betonu.

Średnica prętów głównych mieści się najczęściej w przedziale 12-16 mm dla domów jednorodzinnych, a przy większych rozstawach podpór lub słabych gruntach sięga 20 mm. Grubość 10 mm wystarcza w zasadzie tylko do siatek pomocniczych i kontrzbrojenia krawędzi, bo jej nośność na zginanie jest zbyt niska, by przenieść momenty od ciężaru ścian i stropów. Pręty 25 mm i grubsze trafiają się w halach oraz budynkach wielokondygnacyjnych, gdzie obciążenia liczone są w setkach kilonewtonów na metr kwadratowy.

Wytrzymałość stali podaje się jako granicę plastyczności, czyli naprężenie, przy którym materiał zaczyna się trwale odkształcać. Stal B500SP oddaje 500 MPa, a klasyczna St3S tylko 220 MPa, co oznacza, że do uzyskania tej samej nośności potrzebowałbyś ponad dwukrotnie większego przekroju. Masa stali rośnie wtedy z typowych 80-120 kg/m² do 200 kg/m² i więcej, a wraz z nią koszt materiału oraz robocizny.

Łączenie prętów w płycie odbywa się najczęściej przez zakład o długości 40-50 średnic łączonego pręta, na przykład 50 cm dla średnicy 12 mm. Takie połączenie działa, ponieważ siły rozciągające przenoszą się przez przyczepność betonu do stali na całej długości zakładu. Spawanie prętów żebrowanych dopuszcza norma PN-EN 1992-1-1 tylko wtedy, gdy stal ma potwierdzoną spawalność, a wykonawca posiada odpowiednie uprawnienia.

Nie każdy gatunek nadaje się do kontaktu z wilgotnym gruntem, więc w warstwie przypodłogowej warto sięgnąć po stal o podwyższonej odporności na korozję albo przynajmniej zadbać o właściwą otulinę betonową. Beton o klasie C25/30 z domieszkami hydrofobowymi tworzy środowisko o wysokim pH, w którym stal pasywuje się i nie rdzewieje, lecz każdy milimetr zbyt małej otuliny przybliża moment, gdy wilgoć i chlorki z gruntu pokonają tę naturalną barierę.

Rozstaw i średnica zbrojenia w płycie fundamentowej

Gęstość siatek zależy od obciążeń, rozpiętości płyty oraz rodzaju gruntu, lecz w praktyce najczęściej spotyka się rozstaw prętów 15-20 cm w obu kierunkach. Przy takim rastrze moment bezwładności zbrojenia rozkłada się równomiernie, a rysy skurczowe mają gęstość na tyle małą, że nie zagrażają szczelności izolacji przeciwwodnej. Rzadsze siatki, na przykład co 25 cm, mogą pojawić się w stropach nad piwnicą lub w płytach pod lekkie altany, gdzie obciążenia użytkowe nie przekraczają 2 kN/m².

Dolna siatka przejmuje naprężenia rozciągające od ciężaru własnego płyty i obciążeń użytkowych w środku rozpiętości. Górna siatka pracuje przy obciążeniach punktowych, nad podporami oraz w strefach przyłączy ścian nośnych, gdzie moment zginający zmienia znak na ujemny. W domach jednorodzinnych z poddaszem użytkowym górna siatka bywa gęstsza niż dolna, bo ściany kolankowe i słupki dachu przekazują duże siły skupione.

Przy doborze średnicy prętów warto pamiętać, że zwiększanie średnicy kosztem gęstości siatki rzadko się opłaca. Pręty 16 mm co 15 cm dają pole przekroju 1340 mm²/m, a pręty 20 mm co 25 cm tylko 1256 mm²/m, a przy tym drugim układzie rysoodporność spada, bo odległość między prętami przekracza dopuszczalne wartości wg Eurokodu 2.

Każda z powyższych opcji ma też sytuacje, w których sprawdza się gorzej. Lekka płyta 10 mm nie przeniesie obciążeń skupionych od kominka, dlatego w strefie paleniska trzeba zawsze wykonać dodatkowe zbrojenie podłużne. Standardowa siatka 12 mm zawodzi na gruntach organicznych i wysadzinowych, gdzie płyta pracuje jak wanna i potrzebuje większej sztywności. Najcięższy wariant 20-25 mm mija się z celem pod lekkim domem szkieletowym, bo sztywność płyty przekracza wtedy sztywność samych ścian, a to prowadzi do niekorzystnego rozkładu naprężeń.

Kotwy i starty pod słupy, kominy oraz schody wymagają indywidualnego podejścia. W miejscach, gdzie obciążenie skupione przekracza 50 kN, płyta pracuje jak strop przebity, czyli moment skupiony wokół słupa rośnie w sposób nieliniowy. Rozwiązaniem są dodatkowe pręty w kształcie litery U lub L w rozstawie 8-10 cm, rozmieszczone promieniście od krawędzi słupa na długości równej jego dwóm grubościom płyty.

Najczęstsze błędy przy zbrojeniu płyty fundamentowej

Brak projektu konstrukcyjnego to pierwszy i najdroższy błąd, jaki popełniają inwestorzy budujący dom metodą gospodarczą. Płyta fundamentowa przenosi obciążenia z całego budynku, więc bez obliczeń statycznych i rysunków zbrojenia każdy układ prętów jest tylko domysłem wykonawcy. Projektant na podstawie badań geotechnicznych dobiera grubość płyty, średnicę i rozstaw prętów oraz otulinę, a bez tych danych łatwo o pręty zbyt cienkie lub zbyt rzadkie.

Za mała otulina betonowa to druga klasyczna wpadka. Podkładki dystansowe leżą wtedy pod stopami zbrojarzy, a pręty opadają na warstwę chudego betonu lub folię izolacyjną. Skutkiem są rysy i odspojenia betonu od stali w ciągu kilku pierwszych sezonów grzewczych, a naprawa polega na skuwaniu posadzki i ponownym wylaniu płyty, co kosztuje znacznie więcej niż prawidłowe ułożenie podkładek.

Brak ciągłości dolnej siatki w strefie podciągów i ław to błąd konstrukcyjny, który łapie każdy niedoświadczony zbrojarz. Płyta opiera się bowiem na obwodzie na żelbetowych podciągach, a tam moment zginający osiąga maksimum. Pręty dolne muszą wchodzić w podciąg na zakład co najmniej 50 cm i być powiązane ze strzemionami, by moment ujemny na podporze został przeniesiony. Zwykłe ułożenie prętów w środku płyty bez ich wyprowadzenia na krawędź to proszenie się o rysy i nierównomierne osiadanie.

Wibrowanie betonu bez wiedzy o rozmieszczeniu zbrojenia prowadzi do rozrzucenia prętów i utraty projektowanego rastra. Buławę wibracyjną trzeba wprowadzać pionowo w odstępach nie większych niż 50 cm, a każde wejście powinno trwać tyle, ile potrzeba, by beton zamknął pęcherzyki powietrza i opadł o 2-3 cm, ale nie dłużej, bo zbyt długie wibrowanie powoduje segregację kruszywa i gromadzenie się wody pod prętami, a to z kolei zmniejsza przyczepność i sprzyja korozji.

Brak przegubu obwodowego między płytą a ścianami to kolejny błąd, który ujawnia się po pierwszej zimie. Ściany murowane pracują pod wpływem skurczu i zmian temperatury inaczej niż płyta żelbetowa, więc na styku powstają naprężenia ścinające. Rozwiązaniem jest warstwa papy asfaltowej lub styropianu o grubości 20-30 mm ułożona na obwodzie płyty przed wymurowaniem ścian, która przejmuje te odkształcenia bez przenoszenia ich na konstrukcję.

Niedostateczna ilość stali w strefie kominka lub ciężkiego komina staje się problemem wtedy, gdy ciężar komina z obudową przekracza 200 kg/m², a w okolicach kominów stalowych nawet 400 kg/m². Płyta w tej strefie pracuje jak wspornik, a bez dodatkowych prętów rozmieszczonych w trójkącie o boku równym dwóm grubościom płyty powstaje rysa sięgająca środka pomieszczenia. Naprawa wymaga skuwania posadzki i wklejenia dodatkowego zbrojenia, a to oznacza przerwę w użytkowaniu domu na kilka tygodni.

Stosowanie stali gładkiej zamiast żebrowanej w obszarach narażonych na rozciąganie to ostatni z najczęstszych błędów. Gładka powierzchnia nie zapewnia mechanicznego zakotwienia w betonie, więc przy obciążeniach dynamicznych, na przykład od wiatru czy ruchu pojazdów, pręt zaczyna się wysuwać z matrycy. Skutki widoczne są jako rysy równoległe do kierunku ułożenia prętów, a ich pojawienie się oznacza konieczność wykonania wzmocnienia, na przykład przez wklejenie dodatkowych prętów w nawierconych otworach wypełnionych żywicą.

Prawidłowe zbrojenie pod płytę fundamentową to inwestycja, która procentuje przez dziesięciolecia bezobsługowej eksploatacji budynku. Projekt konstrukcyjny, stal żebrowana klasy B500SP o średnicy 12-16 mm w siatkach co 15 cm, otulina 40-50 mm i staranne wykonawstwo to cztery filary, na których opiera się trwałość każdej płyty. Każdy z tych elementów działa na zasadzie konkretnego mechanizmu fizycznego i chemicznego, więc pominięcie któregokolwiek osłabia całą konstrukcję proporcjonalnie do jego znaczenia. Zanim ekipa wejdzie na plac budowy, warto skonsultować dobór stali i siatek z projektantem posiadającym uprawnienia w specjalności konstrukcyjno-budowlanej, a w trakcie prac regularnie kontrolować zgodność wykonania z zatwierdzonym projektem.
