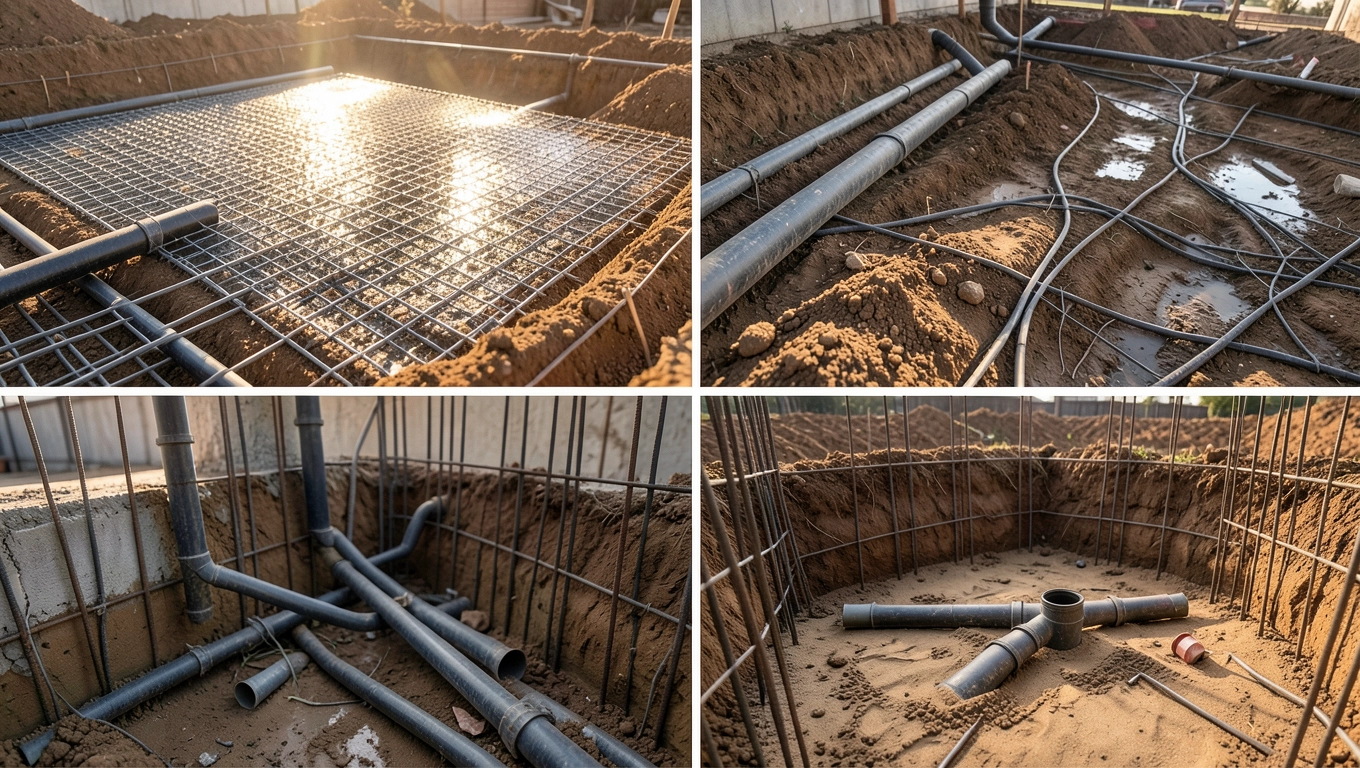

Kanalizacja pod płytą fundamentową bez błędów i poprawek

Każdy, kto buduje dom, prędzej czy później staje przed ścianą decyzji, których nie da się już później cofnąć. Kanalizacja pod płytą fundamentową to właśnie ten etap, na którym szkic na papierze musi spotkać się z dokładnością geodety, a grubość ścianki rury z decyzją, czy wanna stanie przy oknie, czy przy ścianie łazienki. Nie trzeba być hydraulikiem, żeby zrozumieć, dlaczego błąd na tym etapie kosztuje pięciokrotnie więcej niż samo wykonanie. W tym tekście znajdziesz konkretne parametry, kolejność prac i mechanizmy fizyczne, które decydują o tym, czy instalacja przetrwa trzydzieści lat bez interwencji, czy będzie wymagać kucia betonu po pięciu sezonach grzewczych.

• Projekt i rozmieszczenie rur przed wylaniem płyty
• Spadki, średnice i próba szczelności instalacji
• Izolacja i zabezpieczenie rur pod płytą fundamentową
• Najczęstsze błędy przy kanalizacji pod płytą
• Kolejność prac i harmonogram odbioru

Projekt i rozmieszczenie rur przed wylaniem płyty

Najpierw pojawia się projekt, potem geodeta wyznacza osie, a dopiero na końcu wkracza hydraulik z palnikiem i rurami. Ta kolejność nie jest przypadkowa. Bez rzędnych posadowienia płyty, potwierdzonych niwelatorem, nie da się ustalić głębokości, na jakiej musi znaleźć się spód rury kanalizacyjnej. Minimalne przykrycie rur betonem powinno wynosić około 40-50 mm, a to oznacza, że każdy centymetr różnicy między projektem a wykopem przekłada się na konieczność kucia lub dorabiania pionów.

Trasowanie przewodów wykonuje się po wyznaczeniu osi ścian nośnych i przyłączy sanitarnych. Rysunek powinien uwzględniać punkt wprowadzenia do szamba lub sieci miejskiej, a także rewizje i czyszczaki, które umożliwią udrażnianie bez naruszania posadzki. Najczęściej spotykany błąd polega na poprowadzeniu odpływu wanny dokładnie pod przyszłą wanną, bez żadnego marginesu na montaż syfonu i izolacji akustycznej. Wystarczy przesunąć odpływ o 15 cm, żeby syfon znalazł się pod krawędzią wanny, a nie w miejscu, gdzie brodzik lub wanna mają stopę.

Średnice rur dobiera się na podstawie przepływu obliczeniowego, zgodnie z normą PN-EN 12056. Odpływy umywalek i bidetów prowadzi się rurą DN 50, wanny i prysznica DN 50 lub DN 75, a pion kuchenny oraz WC DN 110. Wszystkie te średnice powinny być naniesione na rysunku z dokładnością do milimetra. Bez tego dokumentu odbiór instalacji przed zabetonowaniem jest formalnie niemożliwy.

Zapytaj projektanta o tak zwaną mapę przyłączy, czyli rzut z góry z zaznaczonymi odległościami od narożników i osi ścian. Taka mapa kosztuje kilkaset złotych, a oszczędza tysiące na poprawkach w trakcie murowania.

Warto też pamiętać, że rury kanalizacyjne prowadzi się zawsze poniżej strefy przemarzania gruntu, chyba że stosuje się dodatkową izolację termiczną. W centralnej Polsce strefa ta sięga 1,0-1,2 m, a na północnym wschodzie nawet 1,4 m. Płyta fundamentowa leży zwykle 30-50 cm poniżej poziomu terenu, więc część rur musi schodzić głębiej w warstwę podsypki.

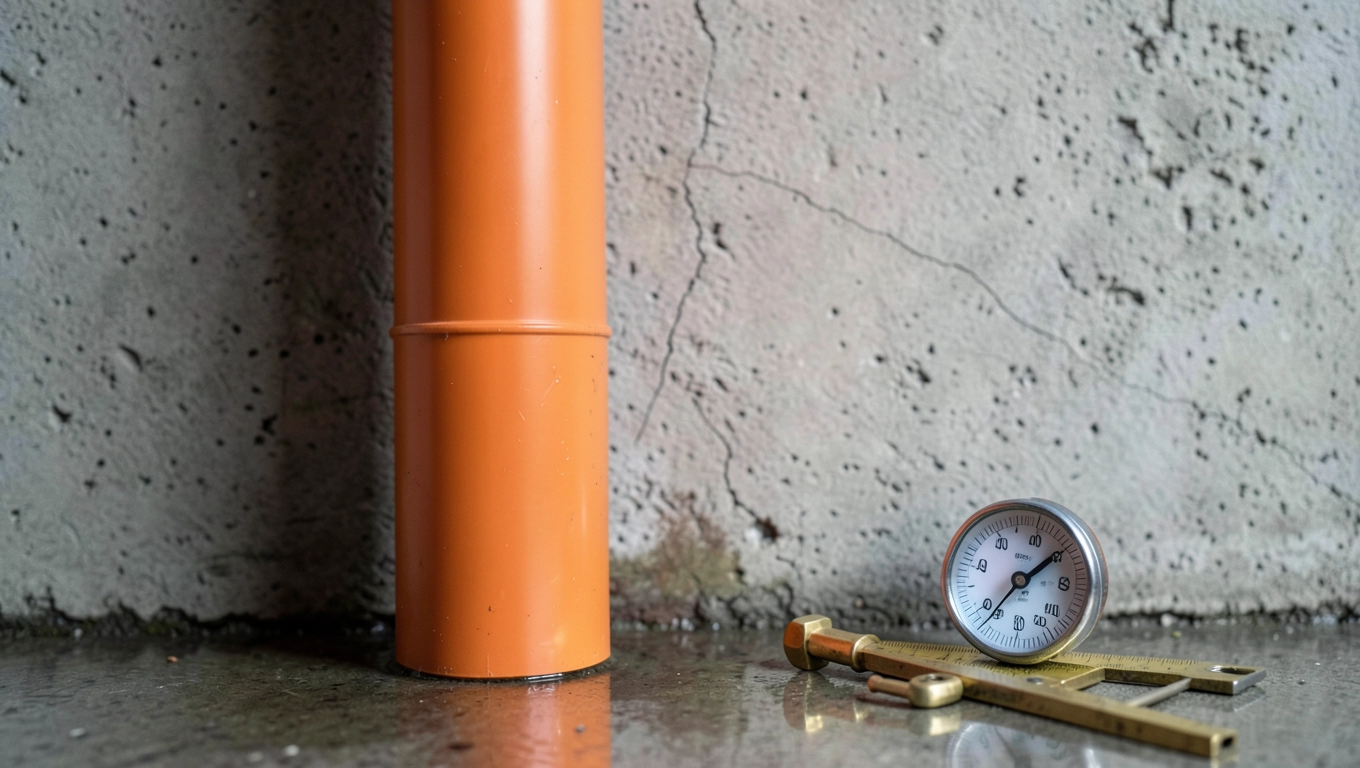

Spadki, średnice i próba szczelności instalacji

Spadek kanalizacji grawitacyjnej to nie sugestia, lecz wymóg oparty na fizyce przepływu. Dla rur DN 110 minimalny spadek wynosi 1,5% (15 mm na metr), optymalny 2-3%, a maksymalny, po przekroczeniu którego woda wyprzedza ścieki, to 8%. Dla rur DN 50 spadki są większe, bo 3% jako minimum. Te wartości wynikają z konieczności zapewnienia prędkości przepływu samoczyszczącego, czyli około 0,7-1,0 m/s dla ścieków bytowych.

Sprawdzenie spadku odbywa się laserem lub poziomicą wężową z dokładnością do 2 mm na całej długości odcinka. W praktyce najwygodniej ustawić niwelator na trójnogu i odczytywać różnicę wysokości w studzienkach pośrednich. Każda rura powinna leżeć stabilnie na podsypce piaskowej, bez punktowych podparć, które mogłyby ją ugiąć pod ciężarem betonu.

Próba szczelności instalacji wykonywana jest wodą lub powietrzem. Wodna polega na napełnieniu rur słupem cieczy o wysokości 0,5 bara i obserwacji przez 30 minut. Powietrzna, z użyciem manometru, wymaga ciśnienia 0,2-0,3 bara przez 15 minut, bez spadku wskazań. Drugą metodę stosuje się zimą lub gdy dostęp do wody jest ograniczony. Każdy obieg powinien zostać opisany w protokole odbioru, podpisanym przez kierownika budowy lub inspektora nadzoru inwestorskiego.

Nigdy nie zalewaj płyty bez udokumentowanej próby szczelności. Naprawa nieszczelności pod betonem oznacza kucie, usuwanie zbrojenia i powtórne wykonanie izolacji. Koszt takiej poprawki waha się od 8 do 15 tysięcy złotych.

Końcówki wyprowadzone ponad przyszłą płytę zabezpiecza się zaślepkami lub folią, aby beton nie dostał się do środka. Rury przechodzące przez płytę prowadzi się w tulejach ochronnych, które kompensują ruchy termiczne i chronią izolację rury przed uszkodzeniem mechanicznym.

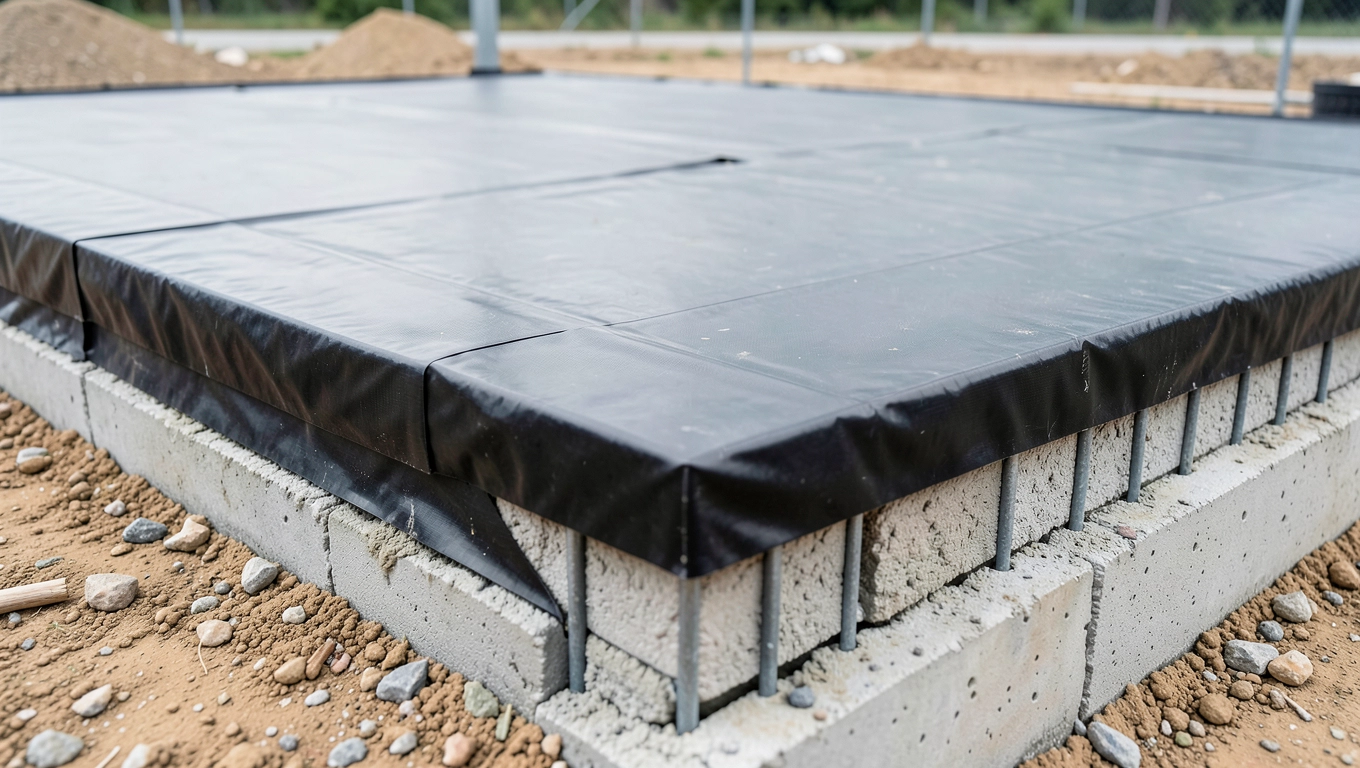

Izolacja i zabezpieczenie rur pod płytą fundamentową

Hydroizolacja płyty fundamentowej pełni podwójną rolę. Chroni beton przed wilgocią gruntową i zabezpiecza stal zbrojeniową przed korozją. Najczęściej stosuje się membrany bitumiczne modyfikowane SBS lub folie polietylenowe o grubości minimum 0,4 mm. Na gruntach spoistych, gdzie poziom wód gruntowych jest wysoki, konieczna bywa dodatkowa warstwa bentonitowa lub powłoka mineralna.

Izolacja termiczna, najczęściej XPS o wytrzymałości na ściskanie 300-500 kPa, układana jest pod płytą lub w jej obrębie. Grubość warstwy zależy od klimatu i wymagań współczynnika U, ale rzadko spada poniżej 100 mm. Wysokie parametry XPS sprawiają, że nie ugina się pod ciężarem betonu i nie traci właściwości w kontakcie z wilgocią.

Rury kanalizacyjne leżą w warstwie podsypki piaskowej, grubości 15-20 cm, i muszą być oddzielone od zbrojenia warstwą ochronną. Beton wylewany na rury generuje siły, przy braku warstwy rozdzielczej mogące uszkodzić izolację. Dlatego stosuje się geowłókninę o gramaturze 200-300 g/m², która rozkłada obciążenia punktowe.

Rury prowadzone w pobliżu krawędzi płyty, gdzie temperatura potrafi spaść poniżej zera, wymagają otuliny termoizolacyjnej. Pianka PE o zamkniętych komórkach, grubości 13 mm, wystarcza do ochrony przed kondensacją, ale nie zastępuje izolacji przeciwmrozowej. W gruncie poniżej strefy przemarzania taka otulina jest zbędna.

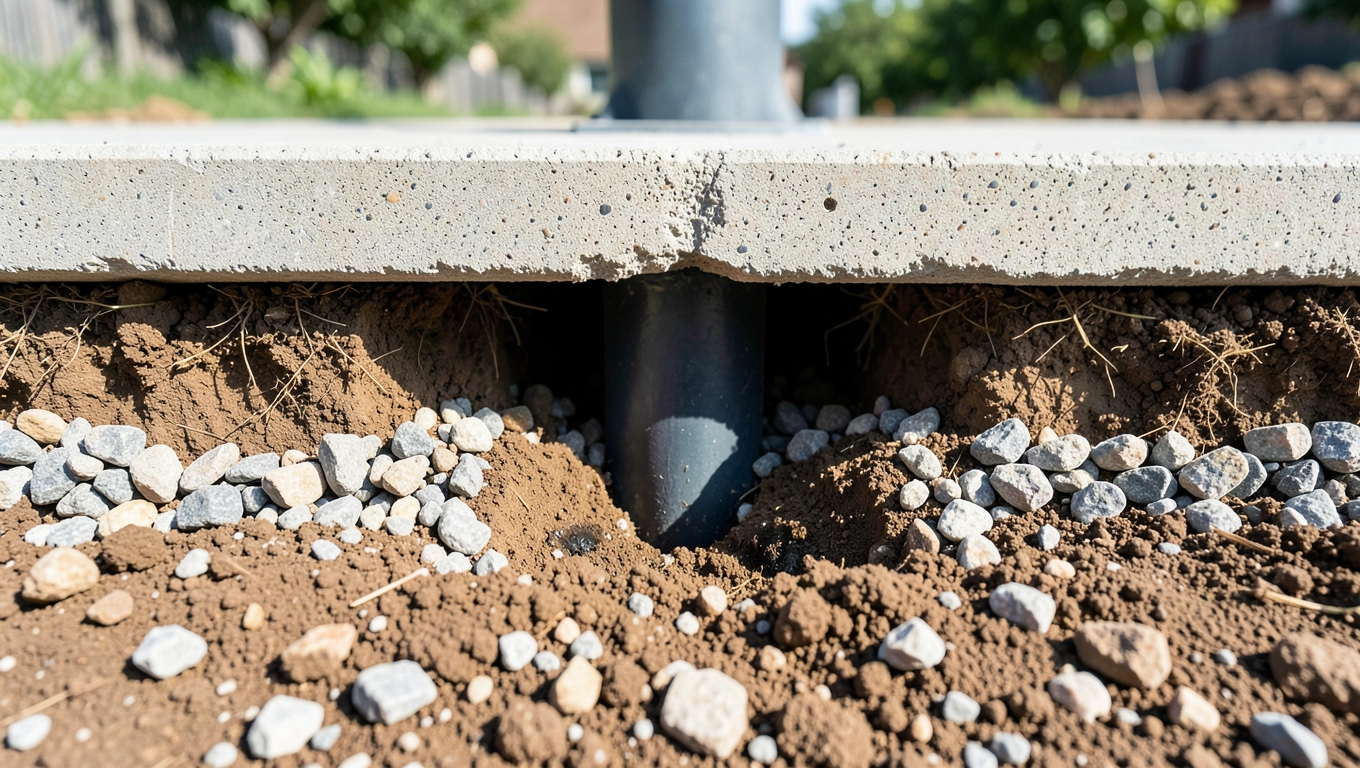

Najczęstsze błędy przy kanalizacji pod płytą

Brak dokumentacji geotechnicznej to pierwszy grzech budowy. Bez badań podłoża nie wiadomo, czy grunt nośny zaczyna się na głębokości 50 cm, czy trzeba wymienić dwie warstwy gliny. Wymiana gruntu na pospółkę lub piasek stabilizowany cementem kosztuje 80-120 zł za metr sześcienny, ale jest tańsza niż płyta, która pracuje na niejednorodnym podłożu.

Drugi, równie kosztowny błąd to brak warstwy rozdzielczej między rurami a zbrojeniem. Beton wibrowany przy braku odstępu potrafi przesunąć rurę nawet o kilka centymetrów. Skutkuje to koniecznością skucia fragmentu płyty lub wykonaniem podejścia z zupełnie innego miejsca, co zaburza projektowaną geometrię łazienki.

Zbyt mały spadek rur, poniżej 1%, prowadzi do osadzania się osadów i regularnego zatykania odpływów. Każdy hydraulik z doświadczeniem widział syfon wanny, do którego trzeba wchodzić co kwartał z przepychaczem. Zbyt duży spadek, powyżej 8%, powoduje, że woda opuszcza rurę przed ściekami, zostawiając osad na ściankach.

Nie oszczędzaj na rewizjach. Studzienka rewizyjna DN 110 na każdym odgałęzieniu dłuższym niż 4 m to nie luksus, lecz norma. Brak rewizji oznacza, że każde zatkanie kończy się kuciem posadzki.

Ostatni błąd, który pojawia się niezwykle często, to pominięcie kompensacji termicznej rur przechodzących przez płytę. Beton i rura PVC mają różne współczynniki rozszerzalności cieplnej. Bez tulei ochronnej na przejściu powstaje naprężenie, które po kilku cyklach grzewczych prowadzi do pęknięcia. Tuleja elastomerowa o długości 30 cm rozwiązuje ten problem za kilkanaście złotych.

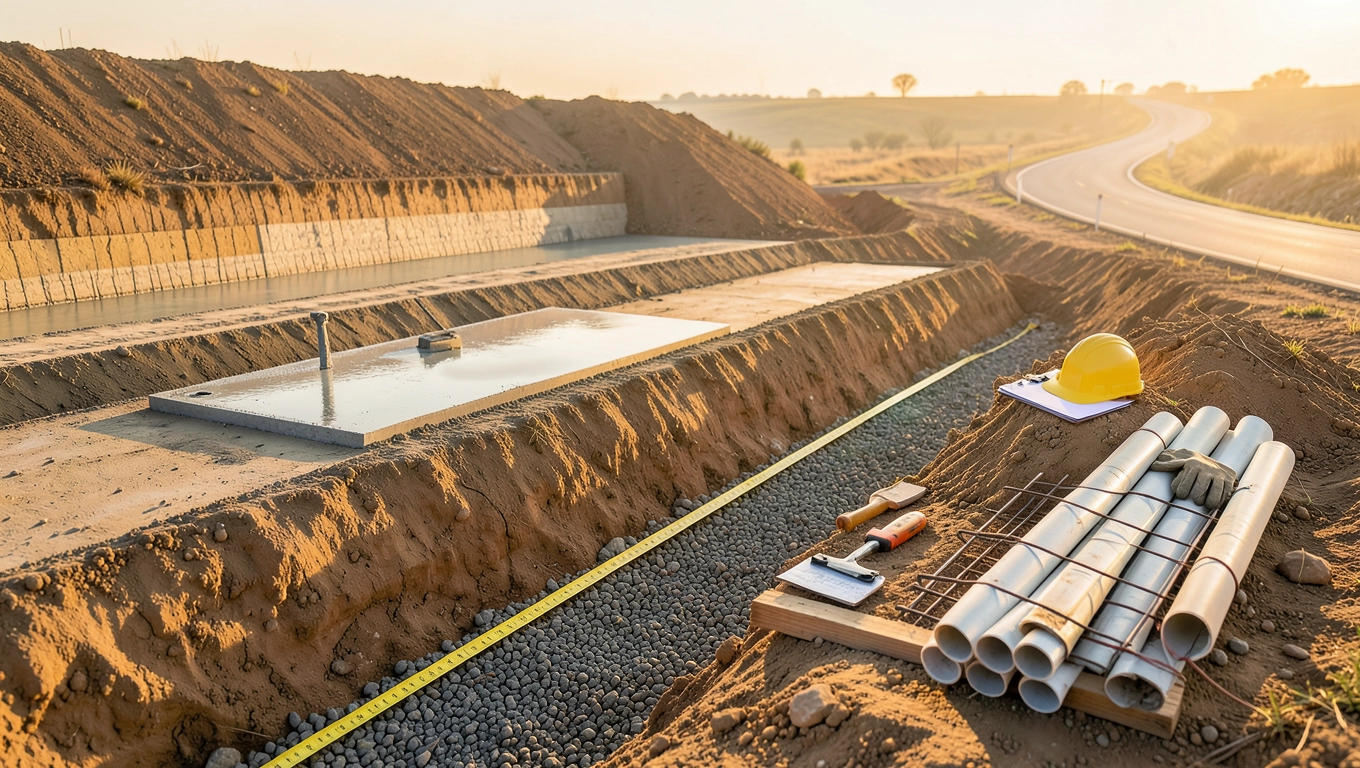

Kolejność prac i harmonogram odbioru

Harmonogram prac ziemnych i instalacyjnych musi uwzględniać czas wiązania betonu, kontrolę zagęszczenia i odbiór każdej warstwy. Badanie wskaźnika zagęszczenia podłoża wykonuje się płytą dynamiczną lub sondą lekka, zgodnie z normą PN-S-02205. Wynik powinien wynosić Is ≥ 0,98 dla warstw nośnych i Is ≥ 0,95 dla warstw ochronnych.

Checklistę odbiorową przed zabetonowaniem warto wydrukować i powiesić na budowie. Każdy punkt powinien zostać odhaczony przez kierownika budowy, inspektora nadzoru lub uprawnionego projektanta. Dokumentacja fotograficzna każdego odcinka rury, z widoczną trasą i spadkiem, stanowi później podstawę do rozstrzygania sporów gwarancyjnych.

• zgodność tras z projektem i mapą przyłączy
• właściwe spadki i średnice dla każdego odcinka
• szczelność połączeń potwierdzona próbą
• zabezpieczenie końcówek przed betonem
• brak ostrych krawędzi i uszkodzeń mechanicznych
• stabilne podparcie przewodów na całej długości
• warstwa rozdzielcza między rurami a zbrojeniem
• udział kierownika budowy lub inspektora nadzoru
• udokumentowany odbiór instalacji w formie protokołu

Koszt kanalizacji pod płytą fundamentową, w zależności od regionu i stopnia skomplikowania instalacji, waha się od 120 do 220 zł za metr kwadratowy powierzchni domu. Cena obejmuje materiały, robociznę i próby szczelności. Rozpiętość wynika z liczby punktów sanitarnych, długości podejść i konieczności stosowania tulei kompensacyjnych w przejściach przez płytę.

Kosztorys inwestorski powinien uwzględniać 10-15% rezerwy na nieprzewidziane prace ziemne. Wymiana gruntu, konieczność pogłębienia wykopu lub dodatkowe przejścia przez płytę pojawiają się niemal na każdej budowie.

Cały proces warto zakończyć formalnym odbiorem z udziałem kierownika budowy i inspektora nadzoru inwestorskiego, którzy potwierdzają zgodność wykonania z projektem. Dopiero po tym podpisaniu można przystąpić do betonowania. Zgromadzona dokumentacja, obejmująca mapę przyłączy, protokoły prób i fotografie poszczególnych etapów, stanowi dowód prawidłowego wykonania na wypadek kontroli lub roszczeń gwarancyjnych.

Źródła danych i normy: PN-EN 12056 (Systemy kanalizacji grawitacyjnej wewnątrz budynków), PN-EN 1610 (Badania szczelności), PN-S-02205 (Drogi samochodowe. Roboty ziemne), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami), Warunki techniczne wykonania i odbioru robót budowlanych (seria wydawnicza ITB).
