Jak wygląda płyta fundamentowa od środka

Warstwy płyty fundamentowej od dołu do góry

Płyta fundamentowa to monolityczna, żelbetowa konstrukcja rozłożona bezpośrednio na gruncie, która przenosi obciążenia budynku na dużą powierzchnię podłoża. W odróżnieniu od tradycyjnych ław, cała jej masa współpracuje z podłożem jako jedna tarcza. Dzięki temu ciężar rozkłada się równomiernie, a ryzyko nierównomiernego osiadania spada niemal do zera. Taka forma posadowienia sprawdza się na gruntach słabonośnych, gdzie klasyczne ławy wymagałyby kosztownego wzmocnienia.

• Warstwy płyty fundamentowej od dołu do góry
• Budowa płyty fundamentowej krok po kroku
• Płyta fundamentowa a ławy fundamentowe
• Głębokość posadowienia i wymiana gruntu pod płytę
• Częste błędy przy płycie fundamentowej

Prawidłowo wykonana płyta składa się z siedmiu wyraźnie odseparowanych warstw, z których każda pełni ściśle określoną funkcję fizyczną. Poniższa tabela pokazuje ich typowe grubości, materiały oraz mechanizm działania.

Kluczową rolę odgrywa warstwa XPS, ponieważ przerywa ciągłość termiczną między gruntem a wnętrzem budynku. Bez niej ciepło uciekałoby przez podłogę z prędkością około 30-40 W/m² przy temperaturze gruntu 5°C. Płyta fundamentowa z odpowiednią termoizolacją obniża tę wartość do poziomu poniżej 10 W/m², co przekłada się na realne oszczędności w kosztach ogrzewania rzędu 1200-1800 zł rocznie dla domu 120 m².

Nie oszczędzaj na warstwie XPS. To najważniejszy element całej konstrukcji. Płyty o gęstości poniżej 30 kg/m³ pod wpływem obciążenia betonem tracą nawet 15% swojej grubości w ciągu pierwszych dwóch lat eksploatacji, tworząc mostki termiczne trudne do późniejszej naprawy.

Hydroizolacja z folii PE pełni funkcję bariery parowej. Beton w trakcie wiązania wydziela wodę, która bez izolacji migrowałaby w dół, osłabiając jego strukturę. Folia o grubości 0,3 mm wystarcza, by ten proces zatrzymać. W strefach agresywnych chemicznie (gliny ilaste, torfowiska) stosuje się membrany bitumiczne modyfikowane SBS, których odporność na przerastanie korzeni sięga 25 lat.

Łączna grubość wszystkich warstw liczona od poziomu gruntu wynosi zazwyczaj 70-85 cm. Wartość ta wpływa bezpośrednio na decyzję, czy projektowana rzędna parteru zmieści się bez podwyższania budynku ponad poziom terenu. Zbyt wysoko osadzona płyta utrudnia późniejsze wykonanie opaski odbojowej i może powodować zalewanie elewacji podczas intensywnych opadów.

Budowa płyty fundamentowej krok po kroku

Proces powstawania płyty fundamentowej trwa od 10 do 14 dni roboczych przy sprzyjającej pogodzie. Każdy etap wymaga innego nadzoru i innych materiałów, dlatego harmonogram prac warto ustalić jeszcze przed wbiciem pierwszej łopaty. Poniższy opis obejmuje dziesięć kolejnych faz od wykopu po betonowanie.

1. Wykop i zdjęcie humusu

Zaczynamy od usunięcia warstwy próchniczej o grubości 25-40 cm. Humus zawiera mikroorganizmy, które w kontakcie z betonem mogą wytwarzać kwasy organiczne osłabiające strukturę. Dno wykopu powinno być wyrównane z tolerancją ±2 cm na długości 4 m łaty. Przekroczenie tej wartości skutkuje nierównomiernym osiadaniem podsypki piaskowej.

2. Wykonanie podsypki piaskowo-żwirowej

Piasek rozkłada się warstwami po 15 cm i zagęszcza płytową zagęszczarką o masie co najmniej 200 kg. Wilgotność optymalna mieści się w przedziale 8-12%, co w praktyce oznacza, że piasek przy ściskaniu w dłoni tworzy stabilny bryłek, ale nie wydziela wody. Żwir układa się analogicznie, warstwami po 10 cm.

3. Drenaż opaskowy

Na tym etapie montuje się rury drenarskie DN 100 z filtrem z włókna kokosowego lub geowłókniny. Ich zadanie polega na obniżeniu poziomu wód gruntowych poniżej strefy przemarzania. Rury układa się ze spadkiem minimum 0,5% w kierunku studni chłonnej lub rowu melioracyjnego.

4. Chudy beton

Warstwa betonu C8/10 o grubości 8-10 cm wyrównuje podłoże i chroni XPS przed uszkodzeniami mechanicznymi. Beton rozprowadza się ręcznie lub pompą, a po 24 godzinach można po nim ostrożnie chodzić. Pełną wytrzymałość uzyskuje po 7 dniach.

5. Układanie XPS

Płyty polistyrenu ekstrudowanego układa się na styk, w dwóch warstwach po 7,5 cm lub jednej warstwie 15 cm. Kluczowe jest unikanie szczelin większych niż 2 mm. Każdy taki otwór staje się mostkiem termicznym, przez który ciepło ucieka z prędkością nawet 0,3 W na każdy metr bieżący szczeliny.

6. Hydroizolacja

Folię PE układa się z zakładkami minimum 20 cm i klejem lub taśmą butylową na łączeniach. W narożnikach folia powinna być wywinięta na wysokość przyszłej płyty żelbetowej, by uniknąć podciekania wilgoci pod krawędź konstrukcji.

7. Zbrojenie

Stal żebrowana AIIIN o średnicy 12 mm tworzy dwie siatki (dolną i górną) z rozstawem prętów co 15-20 cm. Siatki łączy się strzemionami, tworząc przestrzenny kosz o wysokości 25-30 cm. Otulina z betonu wynosi minimum 5 cm od spodu i 3 cm od boków. To właśnie ona chroni stal przed korozją.

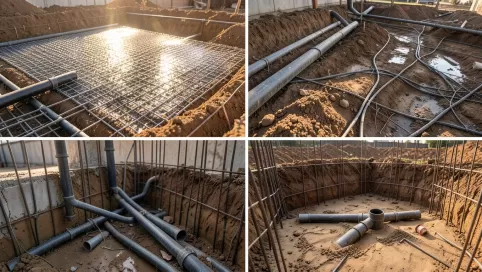

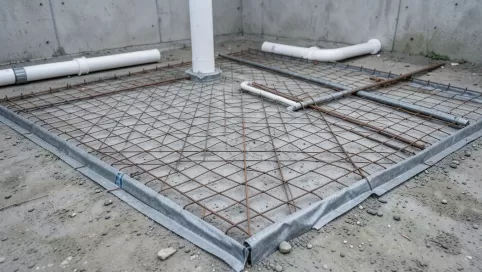

8. Instalacje

Przed betonowaniem w płycie umieszcza się rury ogrzewania podłogowego, przepusty wod-kan oraz peszel do okablowania. Rury PEX-AL-PEX układa się w rozstawie co 15-20 cm, przytwierdzając je do siatki zbrojeniowej plastikowymi klipsami.

9. Betonowanie

Beton C25/30 podaje się pompą lub żurawiem, rozprowadzając równomiernie warstwami po 30 cm. Każdą warstwę zagęszcza się wibratorem wgłębnym. Temperatura betonu w momencie układania nie może spaść poniżej 5°C ani przekroczyć 30°C. W lecie beton przykrywa się folią i zrasza wodą przez 7 dni.

10. Pielęgnacja betonu

Beton osiąga 70% wytrzymałości po 7 dniach i pełne 100% po 28 dniach. W tym czasie nie wolno po płycie intensywnie chodzić ani ustawiać ciężkich elementów. Płyta fundamentowa potrzebuje czasu na związanie, a jej powierzchnia powinna pozostać wilgotna, by hydratacja cementu przebiegła prawidłowo.

Checklista odbioru płyty fundamentowej

• Sprawdź geodezyjne położenie osi i narożników
• Pomiar grubości podsypki piaskowej (minimum 15 cm po zagęszczeniu)
• Kontrola zagęszczenia gruntu (wskaźnik Is ≥ 0,95)
• Weryfikacja klasy betonu (atest z wytwórni)
• Pomiar otuliny zbrojenia (min. 5 cm od spodu)
• Sprawdzenie ciągłości XPS (brak szczelin powyżej 2 mm)
• Test szczelności hydroizolacji (zalewanie wodą przez 24 h)
• Protokół z badań gruntu w aktach kierownika budowy
• Dokumentacja fotograficzna każdej warstwy
• Wpisy do dziennika budowy
• Sprawdzenie drenażu (test przepływu)
• Pomiar rzędnej wierzchu płyty ±1 cm

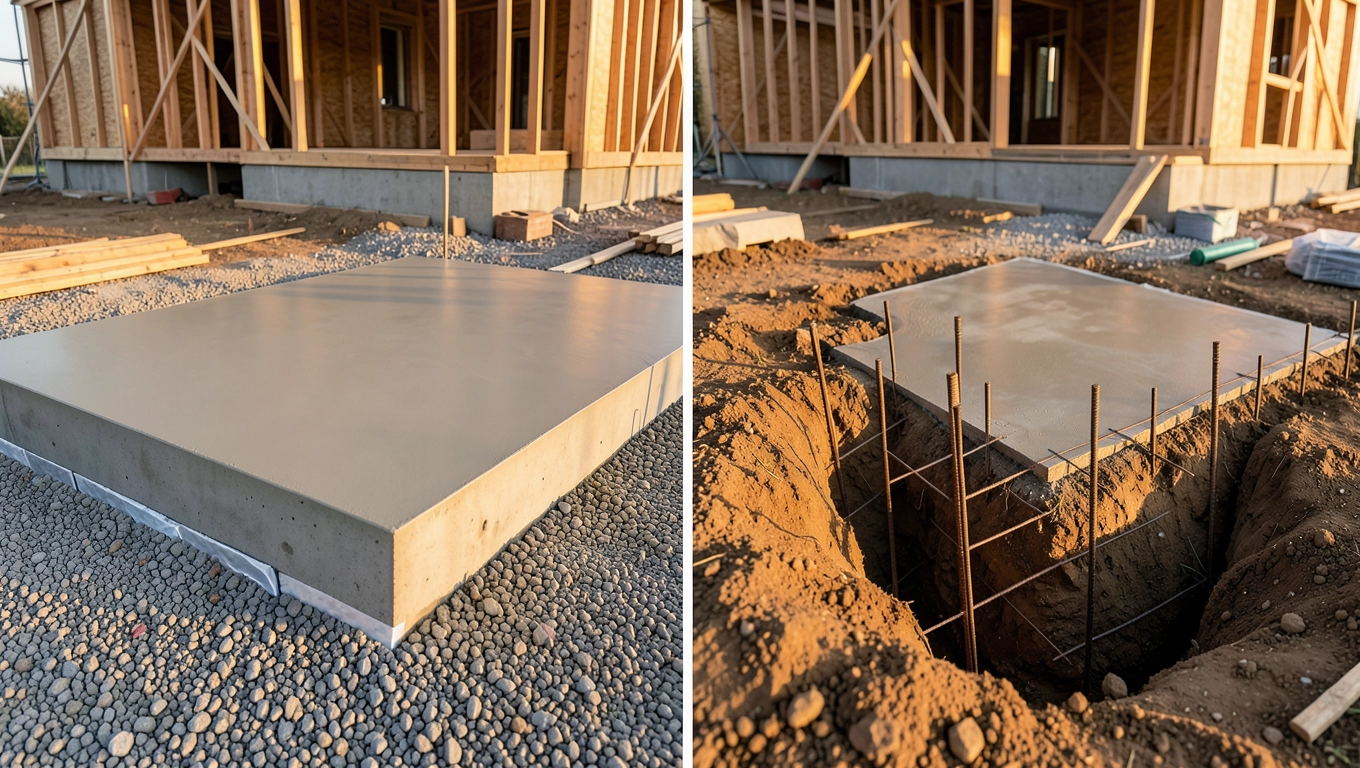

Płyta fundamentowa a ławy fundamentowe

Wybór między płytą a tradycyjnymi ławami zależy od trzech czynników: nośności gruntu, obecności piwnicy oraz wymagań termicznych budynku. Poniższa tabela zestawia oba rozwiązania w kategoriach technicznych i finansowych.

Decyzja warta przemyślenia. Płyta fundamentowa nie sprawdzi się na działkach z wysokim poziomem wód gruntowych bez wcześniejszego drenażu, a ławy nie uratują domu pasywnego przed mostkami termicznymi. Każde z rozwiązań ma swoje ograniczenia, które warto rozpoznać na etapie projektu, a nie na budowie.

Kiedy unikać płyty: skalisty teren z ostrymi wychodniami (trudność wykopu), planowana piwnica (płyta tego nie umożliwia), bardzo kamieniste grunty wymagające kosztownego kruszenia. Kiedy unikać ław: torfowiska, nasypy niekontrolowane, grunty organiczne w strefie przemarzania.

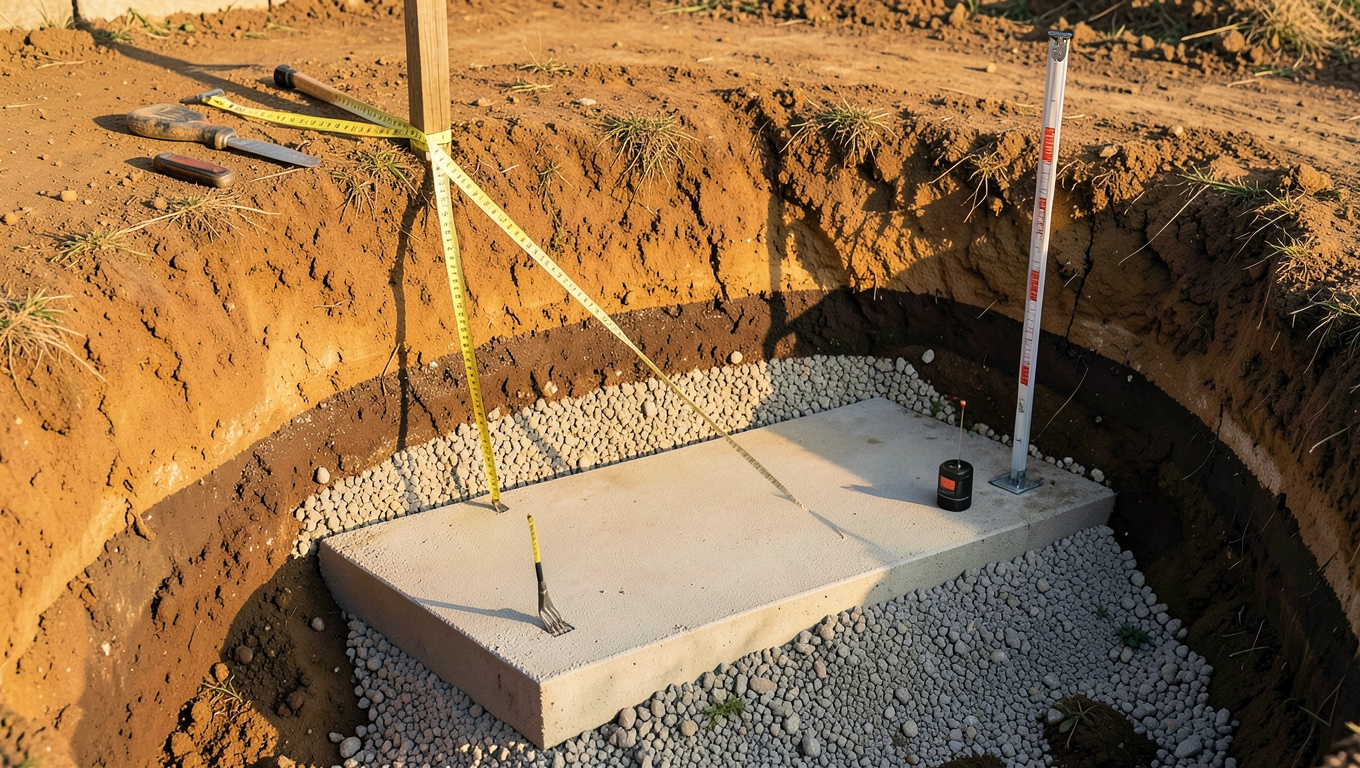

Głębokość posadowienia i wymiana gruntu pod płytę

Głębokość posadowienia płyty fundamentowej w Polsce wynika z dwóch czynników: strefy przemarzania gruntu oraz poziomu wód gruntowych. Zgodnie z normą PN-EN ISO 13793 i Eurokodem 7, głębokość ta waha się od 0,8 m w zachodniej Polsce do 1,4 m w rejonach północno-wschodnich. W praktyce oznacza to, że spód płyty musi znaleźć się poniżej granicy przemarzania, by uniknąć wysadzin mrozowych niszczących konstrukcję.

Wymiana gruntu pod płytę fundamentową to procedura, która eliminuje warstwy organiczne i niestabilne nasypy. Bez wymiany torf, humus czy grunty nasypowe ulegają rozkładowi, powodując osiadanie rzędu 5-15 cm w ciągu pierwszych pięciu lat eksploatacji. Koszt takiej naprawy wielokrotnie przewyższa koszt prawidłowego przygotowania podłoża.

Badania geotechniczne to fundament bezpiecznej decyzji. Bez dokumentacji geologicznej kierownik budowy nie ma podstaw do zatwierdzenia posadowienia. Badanie powinno obejmować co najmniej trzy otwory badawcze do głębokości 3 m poniżej planowanego poziomu posadowienia, z pobraniem próbek do analizy granulometrycznej i wilgotnościowej.

Sezonowość robót ziemnych odgrywa istotną rolę. Najlepszy okres to przełom kwietnia i maja lub wrzesień, gdy poziom wód gruntowych jest najniższy. Wykopy w czasie intensywnych opadów grożą rozmakaniem dna i utratą nośności. Temperatura poniżej 0°C wyklucza betonowanie bez specjalnych dodatków przeciwmrozowych.

Kalkulator orientacyjny kosztów

Dla domu o powierzchni zabudowy 120 m² orientacyjny koszt płyty fundamentowej w 2025 roku kształtuje się następująco:

• Roboty ziemne i wymiana gruntu: 14 000-22 000 zł
• Podsypka piaskowo-żwirowa: 8 000-12 000 zł
• XPS 15 cm (powierzchnia + obwód): 18 000-26 000 zł
• Zbrojenie + beton C25/30: 32 000-48 000 zł
• Instalacja ogrzewania podłogowego: 12 000-18 000 zł
• Drenaż opaskowy: 6 000-9 000 zł
• Hydroizolacja + chudy beton: 4 500-7 000 zł

Suma: 95 000-140 000 zł, co daje średnio 790-1170 zł/m² powierzchni zabudowy. Cena obejmuje materiały i robociznę, nie uwzględnia VAT-u ani kosztów projektu.

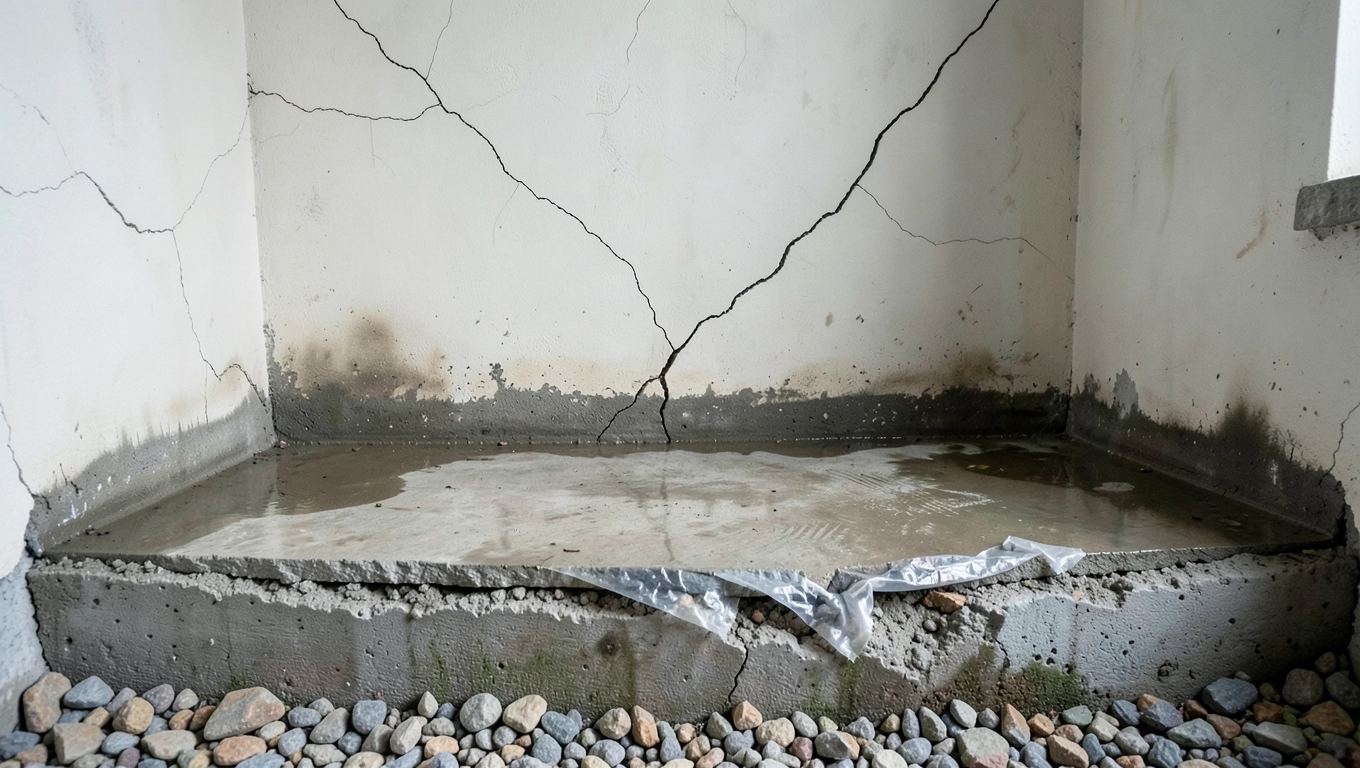

Częste błędy przy płycie fundamentowej

Rysy na ścianach po pierwszej zimie, wilgoć przy podłodze, nierówna posadzka to klasyczne objawy błędów wykonawczych. W większości przypadków przyczyną jest oszczędność na jednej z siedmiu warstw albo pominięcie badań geotechnicznych. Poniższe pięć pomyłek kosztuje inwestorów najwięcej.

1. Rezygnacja z badań gruntu

Koszt dokumentacji geotechnicznej to 1500-3500 zł, a jej brak generuje straty liczone w dziesiątkach tysięcy złotych. Bez badań nie wiadomo, czy grunt nośny znajduje się na głębokości 50 cm czy 3 m. Wykonawca, opierając się na domysłach, dobiera parametry płyty na wyrost lub nie doszacowuje.

2. Zbyt cienka warstwa XPS

Płyty termoizolacyjne o grubości 10 cm zamiast wymaganych 15 cm obniżają współczynnik przenikania ciepła o 35%. Różnica w rachunkach za ogrzewanie sięga 400 zł rocznie. Po 30 latach eksploatacji suma przekracza koszt prawidłowej izolacji.

3. Brak drenażu opaskowego

Woda gruntowa napierająca na krawędź płyty przenika przez mikrokapilary betonu. Po kilku sezonach wilgoć pojawia się przy podłodze, a na ścianach rośnie grzyb. Montaż drenażu kosztuje 6 000-9 000 zł, a jego brak wymusza kosztowną naprawę hydroizolacji.

4. Niedostateczne zagęszczenie podsypki

Piasek ubity na 80% zamiast wymaganych 95% wskaźnika Is osiada po obciążeniu płytą o 3-5 cm. Skutkuje to spękaniem posadzki i nierównościami podłogi. Zagęszczanie warstwami po 15 cm z użyciem zagęszczarki płytowej 200 kg to warunek absolutny.

5. Betonowanie w zbyt niskiej temperaturze

Beton układany w temperaturze poniżej 5°C bez domieszek przeciwmrozowych nie wiąże prawidłowo. Jego wytrzymałość spada o 30-40%, a ryzyko mikropęknięć rośnie wielokrotnie. Koszt dodatków przeciwmrozowych (chlorek wapnia, mrówczan sodu) to 200-400 zł na 10 m³ betonu.

Planuj badania geotechniczne co najmniej trzy miesiące przed rozpoczęciem robót ziemnych. Wyniki potrzebne są projektantowi do obliczeń statycznych, a ich ewentualne korekty mogą wymagać zmian w dokumentacji.

Często zadawane pytania inwestorów

Czy płyta fundamentowa nadaje się pod dom z poddaszem użytkowym?

Tak, o ile konstruktor uwzględni dodatkowe obciążenia pionowe. Wzmocnienie zbrojenia i grubość płyty rosną wraz z planowanymi obciążeniami. Dom piętrowy wymaga płyty o grubości 28-32 cm zamiast standardowych 25 cm.

Jak długo schnie płyta przed murowaniem ścian?

Minimalny czas to 7 dni od zakończenia betonowania. Pełną wytrzymałość płyta osiąga po 28 dniach, ale lekkie prace murarskie można rozpocząć już po dwóch tygodniach. Zbyt wczesne obciążenie ścianami zmniejsza wytrzymałość strefy brzegowej.

Czy potrzebuję pozwolenia na budowę pod płytę fundamentową?

Tak, ponieważ płyta fundamentowa jest częścią obiektu budowlanego wymagającego pozwolenia lub zgłoszenia. Kierownik budowy musi być wpisany do dziennika budowy przed rozpoczęciem robót ziemnych. Bez tego wpisu inwestycja traci ochronę ubezpieczeniową.

Czy mogę wykonać płytę fundamentową zimą?

Technicznie tak, ale koszty rosną o 15-25% z powodu konieczności stosowania domieszek przeciwmrozowych, podgrzewania wody zarobowej i osłon termicznych. Beton w temperaturze poniżej 0°C bez tych zabiegów traci nawet 50% planowanej wytrzymałości.

Co zrobić, gdy wykonawca proponuje płytę bez XPS?

Szukać innego wykonawcy. Płyta fundamentowa bez termoizolacji to most termiczny na całej powierzchni budynku. W domu 120 m² straty ciepła przez podłogę mogą sięgać 8-12 kW, co odpowiada ciągłej pracy dwóch grzejników.

Aspekt prawny i formalny

Budowa płyty fundamentowej wymaga zgłoszenia lub pozwolenia na budowę zgodnie z Prawem budowlanym (Dz.U. 1994 nr 89 poz. 414 z późn. zm.). Kierownik budowy ma obowiązek wpisania każdego etapu robót do dziennika budowy oraz przechowywania atestów materiałowych. Badania geotechniczne, o których mowa w normie PN-EN 1997-2 (Eurokod 7), stanowią podstawę do zatwierdzenia posadowienia przez inspektora nadzoru inwestorskiego.

Artykuł ma charakter informacyjny i opiera się na ogólnych zasadach sztuki budowlanej. Decyzje projektowe wymagają każdorazowo indywidualnej analizy geotechnicznej oraz obliczeń statycznych wykonanych przez uprawnionego konstruktora.

Źródła danych i przepisy

• Prawo budowlane Dz.U. 1994 nr 89 poz. 414 (isap.sejm.gov.pl)
• PN-EN 1997-2 (Eurokod 7) badania geotechniczne (pkn.pl)
• PN-EN ISO 13793 fundamenty bezpośrednie w strefie przemarzania (pkn.pl)
• PN-EN 206+A1:2016 beton: wymagania, właściwości, produkcja i zgodność (pkn.pl)
• Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie Rozporządzenie Ministra Infrastruktury (isap.sejm.gov.pl)
• ITB Instytut Techniki Budowlanej, instrukcje projektowania (itb.pl)
