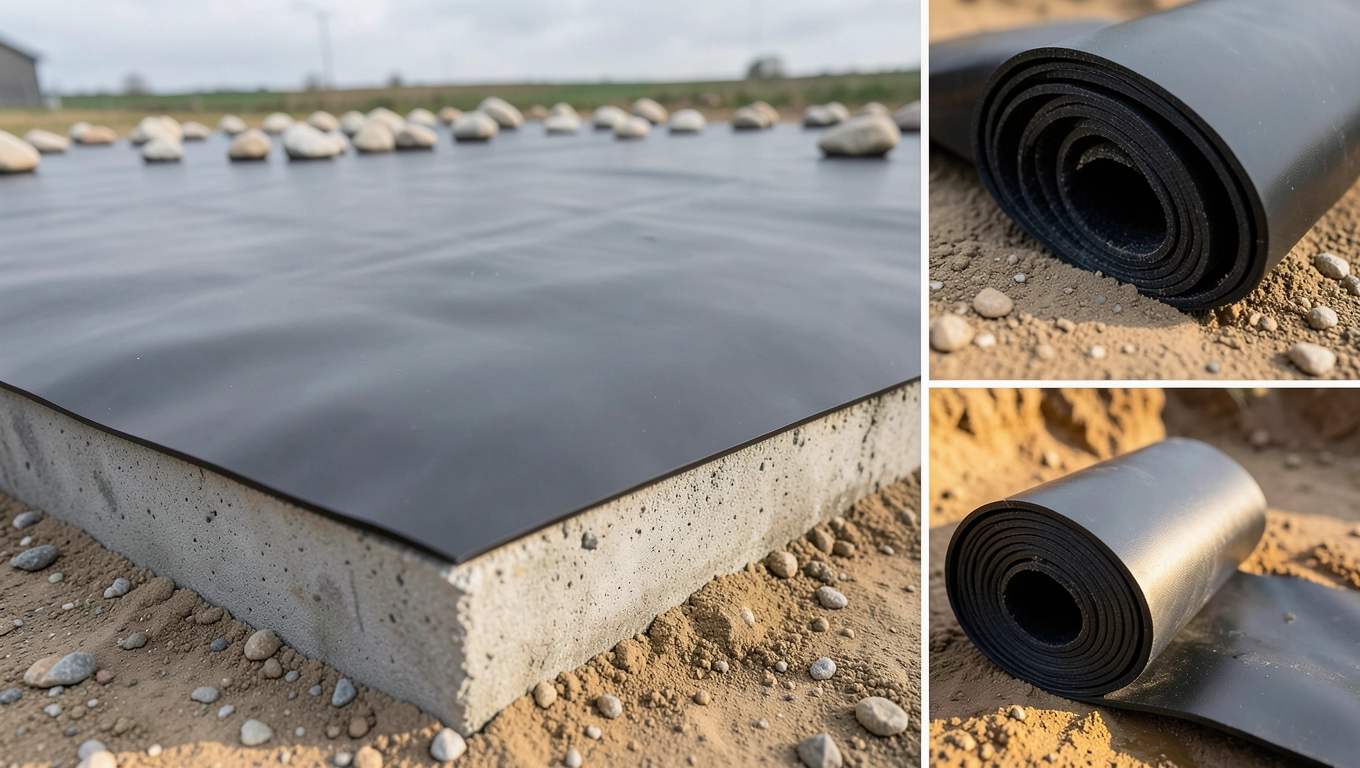

Membrana EPDM pod płytę fundamentową: ochrona, która wytrzyma dekady
Membrana EPDM pod płytę fundamentową: parametry techniczne i grubości
Każdy, kto buduje dom, prędzej czy później mierzy się z pytaniem o izolację przeciwwilgociową fundamentu. Woda gruntowa nie pyta o zgodę, kapilarnie wędruje przez beton i robi swoje. Dlatego warto sięgnąć po membranę EPDM pod płytę fundamentową, bo ta guma syntetyczna zachowuje elastyczność przez dekady i nie boi się ani mrozu, ani agresywnego chemicznie podłoża.
- Membrana EPDM pod płytę fundamentową: parametry techniczne i grubości
- Membrana EPDM pod płytę fundamentową: montaż krok po kroku
- Membrana EPDM pod płytę fundamentową: najczęstsze błędy i jak ich uniknąć
EPDM to kopolimer etylenu, propylenu i monomeru dienowego, wulkanizowany siarką lub nadtlenkami. Efekt? Usieciowana struktura, która zachowuje pamięć kształtu i nie płynie pod obciążeniem. Pod płytą fundamentową membrana EPDM pracuje w zakresie temperatur od −45°C do +130°C, a jej wydłużenie przy zerwaniu sięga 300-500%. Dla inwestora oznacza to jedno: nawet przy lekkim osiadaniu budynku folia nie pęka.
Standardowe grubości membran EPDM do fundamentów mieszczą się w przedziale 1,0-2,0 mm. Najczęściej stosuje się arkusze o grubości 1,2 mm, bo oferują dobry kompromis między wagą a odpornością mechaniczną. Grubość 1,5 mm sprawdza się przy wysokim poziomie wód gruntowych, a 2,0 mm rezerwuje się pod płyty obciążone dynamicznie lub układane na gruncie z ostrymi frakcjami.
Szerokość rolek to zazwyczaj od 1,5 m do 12 m, co pozwala wyłożyć całą płytę jednym pasem bez łączeń pośrodku. Im mniej zakładek, tym mniejsze ryzyko rozszczelnienia w kolejnych latach eksploatacji. Normy PN-EN 13967 i PN-EN 13491 wymagają tu konkretnych parametrów: wytrzymałości na rozciąganie minimum 9 MPa oraz odporności na statyczne przebicie ≥ 20 kg dla grubości 1,2 mm.
Porównanie membran EPDM z foliami PE i PVC
| Parametr | EPDM 1,2 mm | Folia PE 0,3 mm | Folia PVC 1,0 mm |
|---|---|---|---|
| Przepuszczalność pary wodnej | ≤ 0,1 g/m²/dobę | około 0,5 g/m²/dobę | 1,5-2,5 g/m²/dobę |
| Zakres temperatur | −45°C do +130°C | −20°C do +60°C | −10°C do +50°C |
| Odporność na UV | wysoka | niska | średnia |
| Trwałość deklarowana | 30-50 lat | 10-20 lat | 15-25 lat |
| Cena orientacyjna | 45-70 zł/m² | 3-8 zł/m² | 18-30 zł/m² |
Folie polietylenowe kuszą ceną, ale rekompensata jest prosta: po 15 latach pod płytą fundamentową twardnieją, tracą elastyczność i mikropękają. EPDM w tej roli po prostu pracuje ciszej i dłużej.
Kiedy EPDM pod płytą to za dużo?
Nie warto układać membrany EPDM pod lekką płytę fundamentową garażu, gdy grunt jest suchy i stabilny, a poziom wód gruntowych leży poniżej 2 m. W takich warunkach wystarczą tradycyjne folie PE o grubości 0,3-0,4 mm z zakładkami klejonymi taśmą butylową. EPDM uzasadnia się tam, gdzie woda realnie zagraża konstrukcji lub gdy inwestor planuje podpiwniczenie.

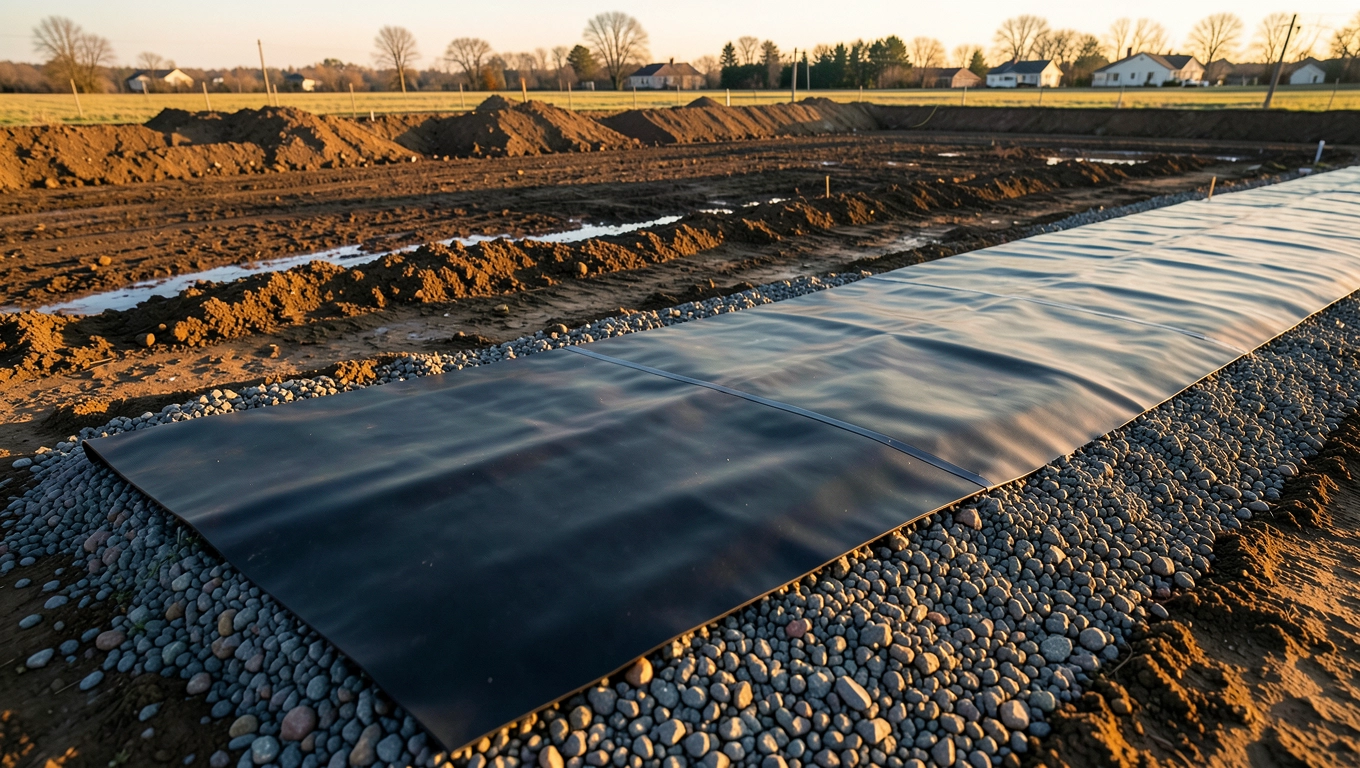

Membrana EPDM pod płytę fundamentową: montaż krok po kroku
Samo kupienie dobrej membrany to połowa sukcesu, bo drugą połowę stanowi poprawny montaż. Źle rozłożony materiał jest jak zapięcie kombinezonu nurka: niby szczelny, ale woda i tak znajdzie drogę. Poniższy schemat powstał z myślą o wykonawcach, którzy robią to pierwszy raz na poważnie i chcą uniknąć poprawek.
Przygotowanie podłoża
Podłoże pod EPDM musi być równe, zwarte i pozbawione ostrych wypukłości. Warstwa piasku stabilizowanego cementem (10-15 cm) lub podsypka żwirowa zagęszczona do Is = 0,98 stanowi optymalną bazę. Termometry w grudniu potrafią spaść poniżej zera, dlatego wałkowanie wykonuje się przy temperaturze powietrza powyżej +5°C, gdy EPDM zachowuje pełną elastyczność.
Przed rozwinięciem rolki powierzchnię odkurza się i przeciera wilgotną szmatą. Jakikolwiek kamyk o średnicy powyżej 5 mm potrafi przy nacisku płyty żelbetowej przebić membranę w ciągu kilku miesięcy. Dlatego na etapie przygotowania podłoża warto poświęcić czas na ręczne zebranie frakcji ostrokrawędziowych.
Rozwijanie i łączenie arkuszy
Arkusze rozkłada się z zakładem minimum 100 mm wzdłuż krawędzi i 150 mm na końcach rolki. Miejsca łączeń czyści się ściereczką nasączoną benzyną ekstrakcyjną, odczekuje 30 sekund i nakłada taśmę butylową wzmacniającą. Dopiero na tak przygotowany styk nakłada się membranę górną i dokładnie wałkuje rolką silikonową o masie 2-3 kg, wypychając spod spodu resztki powietrza.
Przy narożnikach płyty arkusz wywija się na ścianę na wysokość 15-20 cm ponad planowaną górną krawędź płyty. To zabezpieczenie przed kapilarnym podciąganiem wody w strefie przejścia z poziomej izolacji na pionową. Bez tego wywinięcia woda zawsze znajdzie szczelinę między płytą a ścianą fundamentową.
Mocowanie i zabezpieczenie
Na krawędziach stosuje się listwy dociskowe z ocynkowanej stali, mocowane kołkami rozporowymi w rozstawie co 150-200 mm. Bez listew wiatr w trakcie betonowania potrafi poderwać membranę i wsunąć pod nią piasek, tworząc pustki pod przyszłą płytą. Listwa mechaniczna eliminuje to ryzyko i stanowi fizyczne zamknięcie układu.
Bezpośrednio po zamocowaniu membranę chroni się geowłókniną o gramaturze 200-300 g/m². Jej rolą nie jest hydroizolacja, a ochrona EPDM przed przebiciem przez zbrojenie układane podczas prac betoniarskich. Pręty stropowe o masie własnej do 1,5 kg/m bez geowłókniny zostawiają na powierzchni membrany mikrouszkodzenia niewidoczne gołym okiem, a wyczuwalne po roku eksploatacji jako mokra plama.
Kontrola szczelności
Przed betonowaniem wykonuje się test szczelności metodą zanurzeniową lub próbą powietrzną. W pierwszym wariancie pole wypełnia się wodą na wysokość 5 cm i obserwuje przez 24 godziny. W drugim zamyka obrzeża i wtłacza powietrze pod ciśnieniem 20 kPa. Spadek ciśnienia powyżej 5% w ciągu godziny sygnalizuje nieszczelność wymagającą natychmiastowej naprawy.

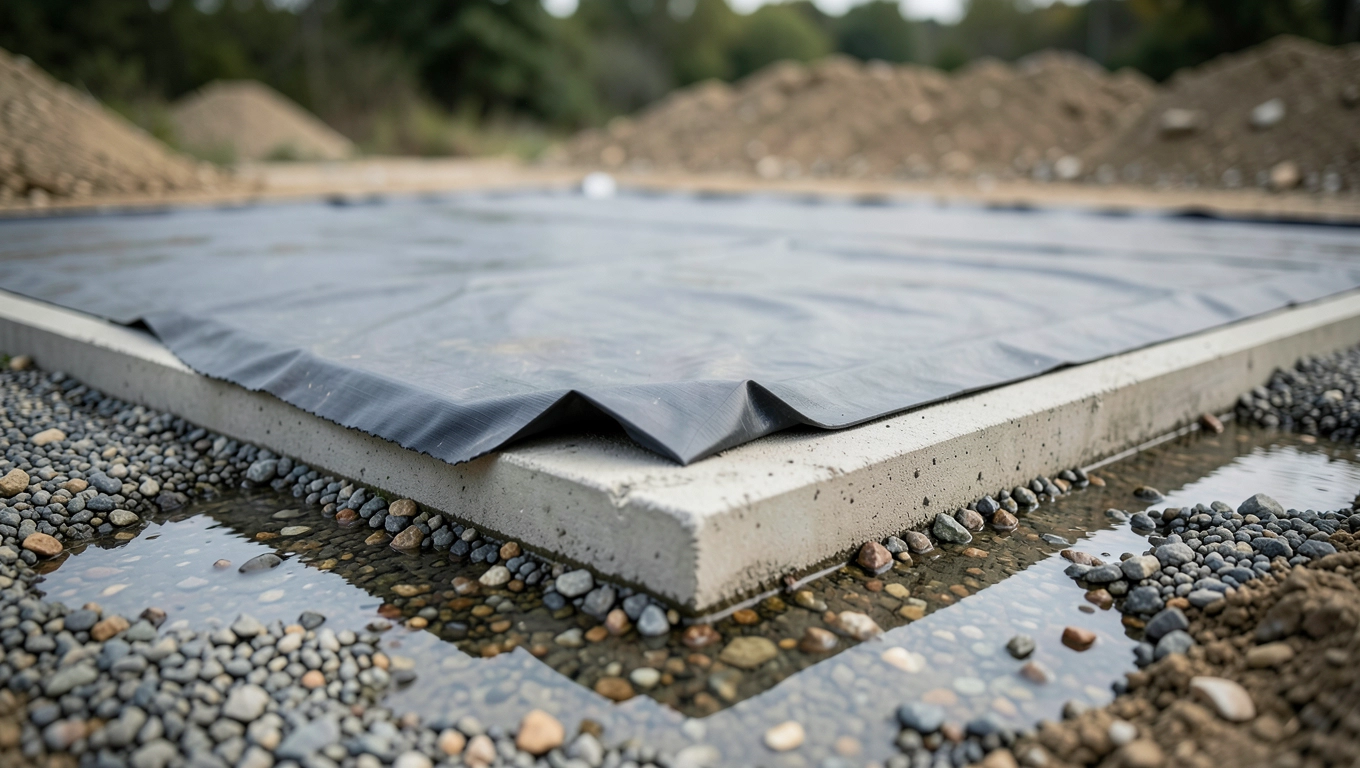

Membrana EPDM pod płytę fundamentową: najczęstsze błędy i jak ich uniknąć
Doświadczenie pokazuje, że najpoważniejsze problemy z izolacją płyty fundamentowej wynikają z kilku powtarzalnych błędów. Żaden z nich nie wymaga specjalistycznej wiedzy inżynierskiej, wystarczy świadomość, że membrana EPDM to nie folia malarska i zasługuje na szacunek wykonawcy.
Błąd 1: dobór zbyt cienkiej membrany
Oszczędzanie na grubości jest pozorne, bo zbyt cienka membrana 0,6-0,8 mm nie wytrzymuje nacisku zbrojenia i ciężaru świeżego betonu. Efekt? Mikrootworki, przez które woda wnika kapilarnie latami, a efekt widoczny dopiero przy pierwszym remoncie.
Błąd 2: brak zakładek lub ich niewłaściwe wymiarowanie
Zakład 50 mm to za mało, gdy podłoże pracuje pod obciążeniem. Norma PN-EN 13967 mówi jasno o minimum 75 mm dla folii nieobciążonych i 100 mm dla obciążonych. Stosowanie zakładki 30-40 mm gwarantuje rozszczelnienie w ciągu 2-3 lat.
Błąd 3: montaż na wilgotne lub zanieczyszczone podłoże
Pył, błoto czy resztki mleczka cementowego zmniejszają przyczepność kleju i taśmy butylowej. Wystarczy porządne odkurzenie i przetarcie szmatką z rozpuszczalnikiem, żeby uniknąć odspojenia styku w kolejnych latach eksploatacji budynku.
Błąd 4: brak zabezpieczenia przed UV w przerwach technologicznych
Membrana EPDM jest odporna na promieniowanie ultrafioletowe, ale nie wtedy, gdy przez kilka tygodni leży odsłonięta pod gołym niebem. W przerwach montażowych membranę przykrywa się folią ochronną lub geowłókniną, ograniczając ekspozycję UV do kilku dni.
Błąd 5: brak połączenia z izolacją pionową
Membrana EPDM pod płytą fundamentową musi być połączona z izolacją pionową ścian fundamentowych, inaczej woda znajdzie drogę przez styk. Stosuje się pasy wulkanizowane na gorąco lub taśmy butylowe kompatybilne z danym producentem.
Kiedy EPDM nie sprawdzi się pod płytą?
Nie warto układać membrany EPDM pod płytą fundamentową na terenach objętych szkodami górniczymmi kategorii III i IV, gdzie podłoże pracuje intensywnie i nieprzewidywalnie. W takich warunkach stosuje się systemy fundamentów głębokich albo płyty sprężone z dylatacjami kompensacyjnymi. EPDM jest doskonały, gdy grunt jest stabilny, a izolacja musi po prostu nie przepuszczać wody przez dekady.
Właściwie dobrana i poprawnie ułożona membrana EPDM pod płytą fundamentową to jednorazowy wydatek rzędu 45-70 zł/m², który zwraca się spokojnym snem przez następne 30-50 lat. Betonowa płyta bez izolacji przeciwwilgociowej już po dekadzie potrafi pokazać wykwity, a po dwóch generuje remont piwnicy za kilkadziesiąt tysięcy złotych. Różnica między rozsądną inwestycją a pozorną oszczędnością zaczyna być widoczna właśnie w tym miejscu.
Źródła danych: PN-EN 13967, PN-EN 13491, PN-EN 12316, Warunki Techniczne jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225 z późn. zm.), dokumentacja techniczna wiodących producentów membran EPDM, katalogi i wytyczne ITB. Adresy stron: pkn.pl, itb.pl, isap.sejm.gov.pl.
