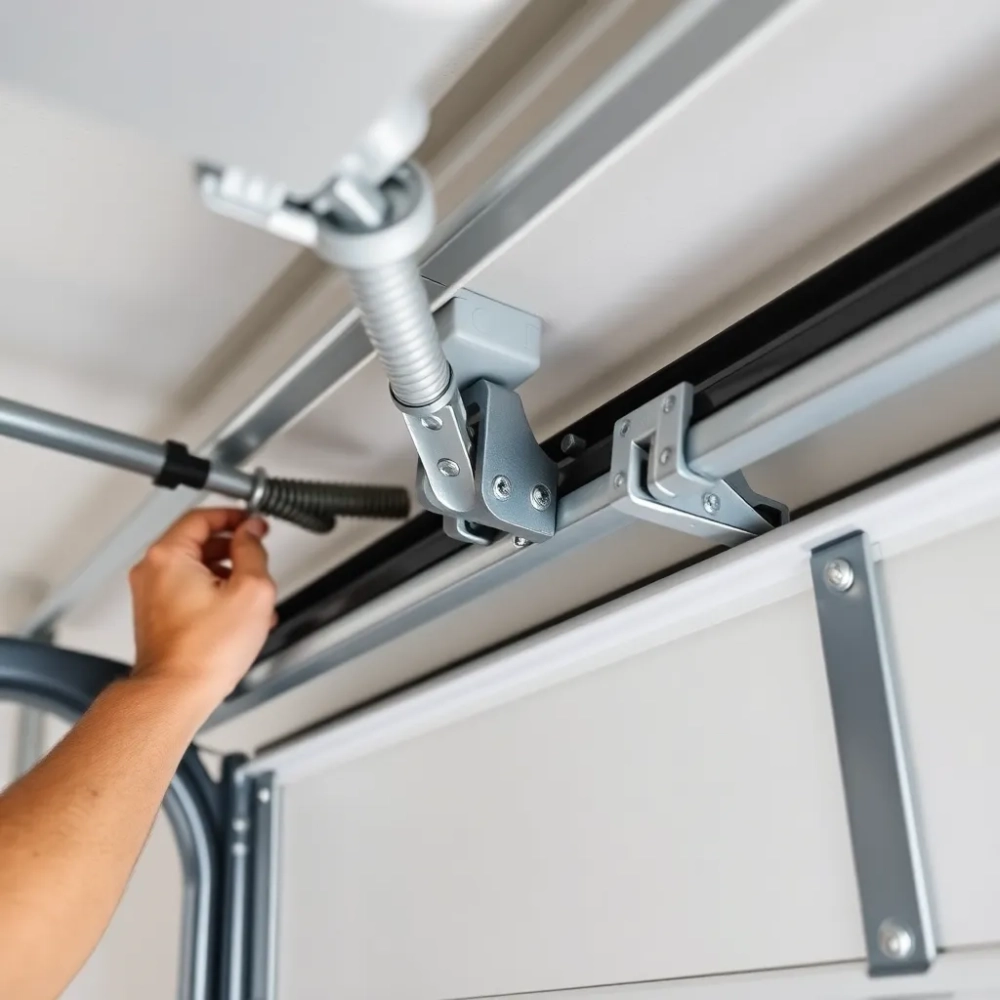

Chcesz zamontować bramę garażową segmentową? Sprawdź nasz poradnik!

Decyzja o wymianie starej bramy na nowoczesną konstrukcję segmentową wygląda prosto na papierze ale gdy przychodzi do realnych pomiarów otworu, sprawdzenia konstrukcji nadproża i precyzyjnego zamocowania każdego z elementów, nawet doświadczeni wykonawcy przyznają, że to jedna z bardziej wymagających robót wykończeniowych. Źle przygotowany otwór lub niedokładnie wypoziomowane prowadnice potrafią zniweczyć kilka tysięcy złotych investycji w ciągu pierwszych miesięcy użytkowania. Poniższy przewodnik przeprowadzi Cię przez cały proces od pomiarów fundamentu po testy szczelności tak żebyś wiedział, na co zwrócić uwagę zanim podpiszesz umowę z ekipą monterską.

• Przygotowanie otworu i pomiary przed montażem bramy segmentowej
• Montaż prowadnic pionowych i poziomych kluczowe etapy
• Regulacja sprężyn i mechanizmów zamykających dla bezawaryjnej pracy
• Testowanie szczelności i działania bramy garażowej segmentowej
• Pytania i odpowiedzi dotyczące montażu bramy garażowej segmentowej

Przygotowanie otworu i pomiary przed montażem bramy segmentowej

Każdy profesjonalny monter rozpoczyna pracę od szczegółowego zmierzenia otworu w trzech osiach: szerokości w świetle muru, wysokości od posadzki do spodu nadproża oraz głębokości wnęki w ścianie bocznej. Tolerancja wymiarowa przy typowej bramie segmentowej wynosi zaledwie 5 mm w każdym kierunku przekroczenie tego marginesu skutkuje niemożliwością prawidłowego dosunięcia paneli do ościeżnicy. Nie ignoruj tego parametru, bo nawet niewielkie ugięcie muru przy nowo wznoszonych obiektach potrafi urosnąć do 15-20 mm po sezonie grzewczym.

Przed przystąpieniem do robót budowlanych sprawdź nośność nadproża konstrukcja bramy segmentowej przenosi obciążenia pionowe na ramę nośną, a nie na ścianę zewnętrzną. W przypadku otworów szerszych niż 3000 mm konieczne jest zazwyczaj wykonanie dodatkowego wzmocnienia w postaci belki stalowej lub żelbetowej, która rozkłada siły na fragmenty muru po obu stronach. Normy PN-EN 13241 wymagają, żeby elementy konstrukcyjne otworu wykazywały sztywność pozwalającą na zamocowanie kołków rozporowych minimum 50 mm w głąb muru nośnego sprawdź to szczególnie przy ścianach z pustaków ceramicznych.

Stan wylewki posadzkowej ma znaczenie krytyczne dla szczelności dolnego uszczelnienia bramy. Różnica wysokości podłoża po obu stronach otworu nie powinna przekraczać 2 mm na metr bieżący. Wilgotność pozostała w świeżej wylewce musi spaść poniżej 3% wagowo przed zamontowaniem dolnej uszczelki w przeciwnym razie pianka poliuretanowa nie uzyska właściwej adhezji do podłoża. Zalecam wykonanie izolacji przeciwwilgociowej folią hydroizolacyjną grubości 0,5 mm przed ułożeniem warstwy izolacyjnej pod bramę.

Sprawdź Cennik montażu bram garażowych

Przy pomiarze otworu pod bramę segmentową uwzględnij także przestrzeń potrzebną na montaż automatyki standardowy napęd elektryczny wymaga minimum 60 mm wolnej wysokości nad osią wału nawojowego. Fotokomórki montowane w dolnej strefie otworu potrzebują wnęk bocznych o głębokości minimum 40 mm po każdej stronie, co przy wąskich garażach może wymusić wybór modelu z wbudowanymi czujnikami w skrzydle ościeżnicy. Zmierz dokładnie te odległości przed zamówieniem napędu.

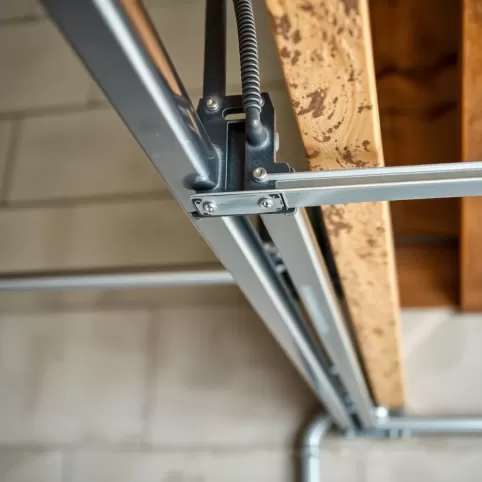

Montaż prowadnic pionowych i poziomych kluczowe etapy

Zanim osadzisz pierwszy wspornik ścienny, ustaw prowadnice pionowe w stosunku do linii pionowej z dokładnością do 1 mm na metr wysokości. Odchylenie większe powoduje nierównomierne obciążenie rolek nośnych, co w efekcie prowadzi do przedwczesnego zużycia łożysk i charakterystycznego buczenia podczas zamykania. Większość producentów dostarcza prowadnice z fabrycznie przygotowanymi otworami pod kołki rozporowe ich rozstaw powinien odpowiadać schematowi obciążeń podanemu w instrukcji technicznej, nie zaś Twojemu widzimisię co do rozmieszczania punktów mocowań.

Mocowanie wsporników do ściany wykonaj wiertarką udarową z wiertłem widiowym o średnicy dopasowanej do kołków rozporowych podanych przez producenta najczęściej są to kołki Ø10 lub Ø12 mm. Zagłębienie trzpienia kołka w mur nośny powinno wynosić minimum 50 mm przy betonie i 70 mm przy cegle pełnej. W przypadku ścian wielowarstwowych (ocieplonych styropianem lub wełną mineralną) konieczne jest użycie dedykowanych kotew chemicznych lub systemowych łączników izolowanych, które przeniosą obciążenia przez warstwę izolacji bez punktowego mostka termicznego. Zaciągaj śruby mocujące kluczem dynamometrycznym ustawionym na moment obrotowy zgodny z wytycznymi zbyt mocne dokręcenie odkształca wspornik, zbyt luźne powoduje mikrodrgania.

Polecamy Kalkulator punktów montażowych siłowników do bramy skrzydłowej

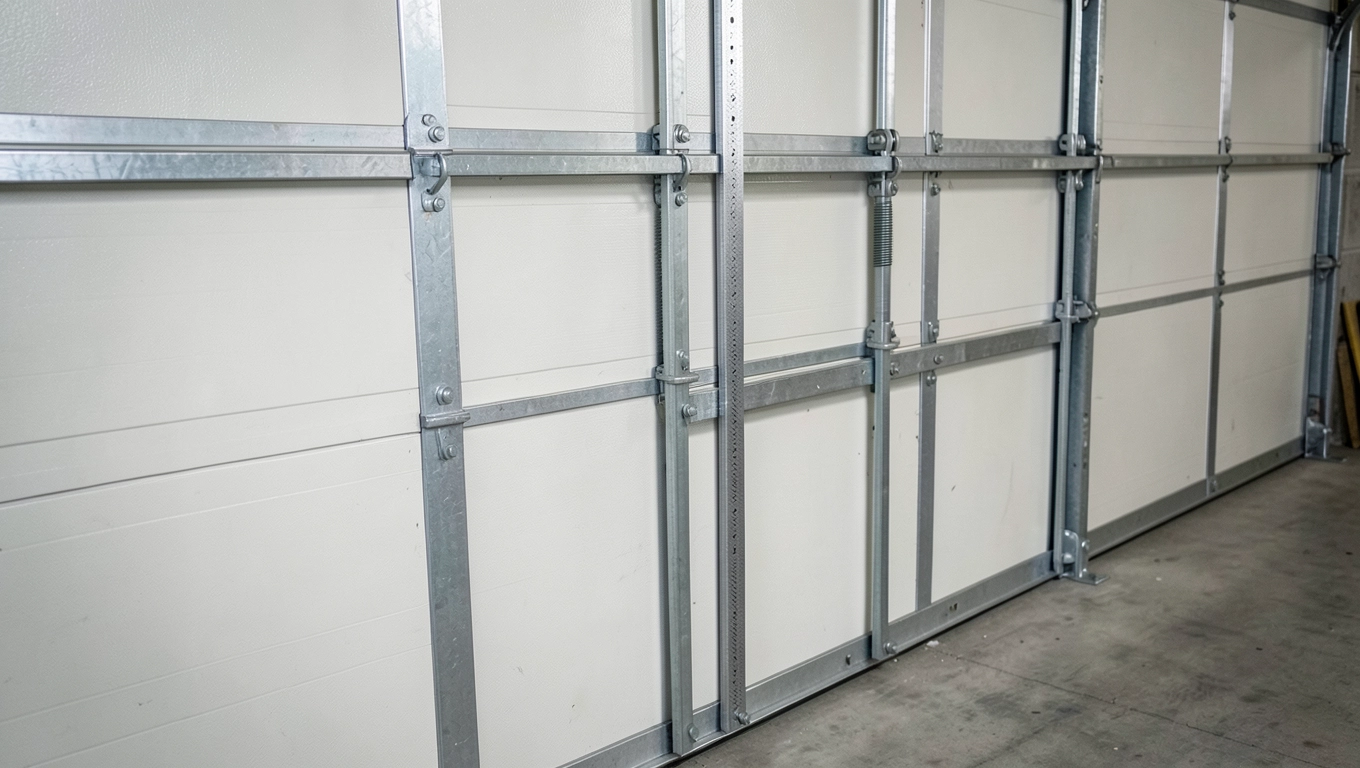

Po zamocowaniu prowadnic pionowych przejdź do instalacji profili poziomych łączących je z zamkiem osi wału nawojowego. Łuk prowadnicy poziomej musi być wygięty z promieniem dokładnie określonym w karcie technicznej przy zbyt małym promieniu panele segmentowe nie złożą się prawidłowo w pozycji zamkniętej, przy zbyt dużym powstaje szczelina wentylacyjna obniżająca izolacyjność całej konstrukcji. Sprawdź luzy na styku łuku z prowadnicą pionową powinny wynosić nie więcej niż 0,5 mm po obu stronach. Elementy łączone są zazwyczaj śrubami samogwintującymi ze stali nierdzewnej, które wkręcasz prostopadle do powierzchni profili, bez luzów widocznych gołym okiem.

Zawieszenie wału nawojowego wykonaj w dwóch uchwytach nośnych zamontowanychsymetrycznie po obu stronach otworu. Oś obrotu wału musi być dokładnie pozioma błąd większy niż 0,5 mm na metr skutkuje przesuwaniem się paneli w jedną stronę podczas ruchu, co przyspiesza zużycie uszczelek bocznych. Pozycję uchwytów reguluj za pomocą podkładek wyrównujących i koniecznie sprawdź poziomicą laserową, nie wodoodporną poziomicą beczkową, która łatwo daje fałszywy odczyt przy nierównomiernie nagrzanym profilu.

Regulacja sprężyn i mechanizmów zamykających dla bezawaryjnej pracy

Dobór siły sprężyn skrętnych uzależniony jest od masy skrzydła bramy panele segmentowe ważą przeciętnie od 12 do 22 kg/m² w zależności od grubości blachy i materiału wypełnienia. Lekka brama aluminiowa w wersji podstawowej może wymagać sprężyn o sile zaledwie 300 N·m, podczas gdy ciężki wariant termoizolacyjny o grubości 45 mm potrzebuje konstrukcji bilansującej generującej moment obrotowy rzędu 800-1000 N·m. Nie oszczędzaj na tym etapie źle dobrane sprężyny to najczęstsza przyczyna awarii mechanicznych w pierwszych latach eksploatacji.

Zobacz Brama WIŚNIOWSKI NOBLA Instrukcją montażu

Sprężyny montowane są na osi wału nawojowego po obu stronach skrzydła i połączone z nim poprzez obejmy zaciskowe. Regulację napięcia wykonuj stopniowo, obracając wałek korbowodem wbudowanym w mechanizm każdy pełny obrót odpowiada określonemu przyrostowi momentu obrotowego podanemu w tabeli producenta. Po każdej korekcie sprawdź, czy brama zatrzymuje się w pozycji pośredniej bez samoczynnego opadania lub samoczynnego podnoszenia. Optymalna pozycja równowagi to moment, w którym przy lekkim pchnięciu ręcznym skrzydło pozostaje w spoczynku w dowolnym położeniu. Regulacja bliska tej granicy jest kluczem do długowieczności mechanizmu zamykającego.

Mechanizm ryglowania w bramach segmentowych realizowany jest najczęściej przez wewnętrzne zasobniki sprężynowe lub elektromechaniczne rygle boczne wsuwane w profile ościeżnicy. Przy ryglu sprężynowym sprawdź, czy ząb ryglujący wchodzi w gniazdo na głębokość minimum 15 mm mniejsze zagłębienie nie zapewnia odpowiedniej siły trzymającej i brama może zostać sforsowana przy próbie podważenia. Rygle boczne elektryczne wymagają kalibracji skoku ustaw czujniki krańcowe tak, aby rygiel wysuwał się całkowicie przed zetknięciem paneli z uszczelką, ponieważ opóźnienie reakcji powoduje cykliczne uderzenia metalu o metal.

Zabezpieczenia przed przeciążeniem w nowoczesnych napędach elektrycznych działają na zasadzie kontroli poboru prądu silnika gdy opór ruchu przekroczy wartość kalibracyjną, sterownik odcina zasilanie i cofa skrzydło. Funkcja ta nie zastępuje jednak mechanicznego sprzęgła awaryjnego pozwalającego na ręczne otwarcie bramy w przypadku braku zasilania. Sprawdź, czy linka odblokowująca zamontowana jest na wysokości dostępnej dla osoby stojącej na podłodze jej uchwyt powinien znajdować się nie wyżej niż 1500 mm od posadzki, zgodnie z wymogami normy EN 13241 dotyczącej ewakuacyjnego otwierania.

Testowanie szczelności i działania bramy garażowej segmentowej

Po zakończeniu montażu pierwszą czynnością kontrolną jest wizualna inspekcja szczeliny między dolnym panelem a posadzką. Przy zamkniętej bramie szczelina ta powinna być równomierna na całej szerokości i nie przekraczać 5 mm przy modelach standardowych lub 3 mm przy wersjach o podwyższonej izolacji termicznej. Nierównomierne dociśnięcie dolnej uszczelki świadczy najczęściej o nieprawidłowym wypoziomowaniu wału nawojowego lub skręceniu prowadnic pionowych oba defekty wymagają korekty przed oddaniem obiektu do użytku.

Test szczelności przeprowadź przy różnicy temperatur wewnątrz i na zewnątrz budynku wynoszącej minimum 15°C wtedy ewentualne nieszczelności powietrzne ujawniają się najwyraźniej. Przyłóż kartkę papieru A4 do szczeliny bocznej przy zamkniętej bramie i spróbuj ją wyciągnąć; jeśli papier wychodzi bez oporu, oznacza to szczelinę powyżej 3 mm wymagającą regulacji docisku uszczelki bocznej. W analogiczny sposób sprawdź szczelinę przy górnym narożniku, gdzie uszczelka stykowa paneli z ościeżnicą bywa najczęściej niedokładna z powodu tolerancji wymiarowych paneli drewnianych i drewniano-aluminiowych.

Badanie izolacyjności termicznej wykonaj termometrem kontaktowym lub kamerą termowizyjną współczynnik U dla typowej bramy segmentowej o grubości 40 mm wynosi od 1,0 do 1,5 W/m²K, podczas gdy modele premium z wypełnieniem poliuretanowym 45 mm osiągają wartości rzędu 0,8-0,9 W/m²K. Mostki termiczne pojawiają się najczęściej w miejscach mocowania ościeżnicy do muru, gdzie pianka poliuretanowa nie wypełniła szczeliny lub gdzie użyto metalowych łączników bez izolacyjnych podkładek. Zanotuj wyniki pomiarów przydadzą się przy ewentualnej reklamacji.

Cycl test otwierania i zamykania przeprowadź minimum 20 razy bez przerw, obserwując czy nie pojawia się nietypowy dźwięk tarcia metalu o metal, czy skrzydło nie zatrzymuje się w połowie drogi oraz czy mechanizm automatyczny zatrzymuje się dokładnie w pozycjach krańcowych. Po zakończeniu cyklu sprawdź temperaturę obudowy silnika napędowego nie powinna przekraczać 70°C przy temperaturze otoczenia 25°C. Przegrzewanie się silnika świadczy o nadmiernym tarciu w mechanizmie lub niedostatecznym smarowaniu rolek nośnych i wymaga interwencji przed uruchomieniem regularnej eksploatacji.
