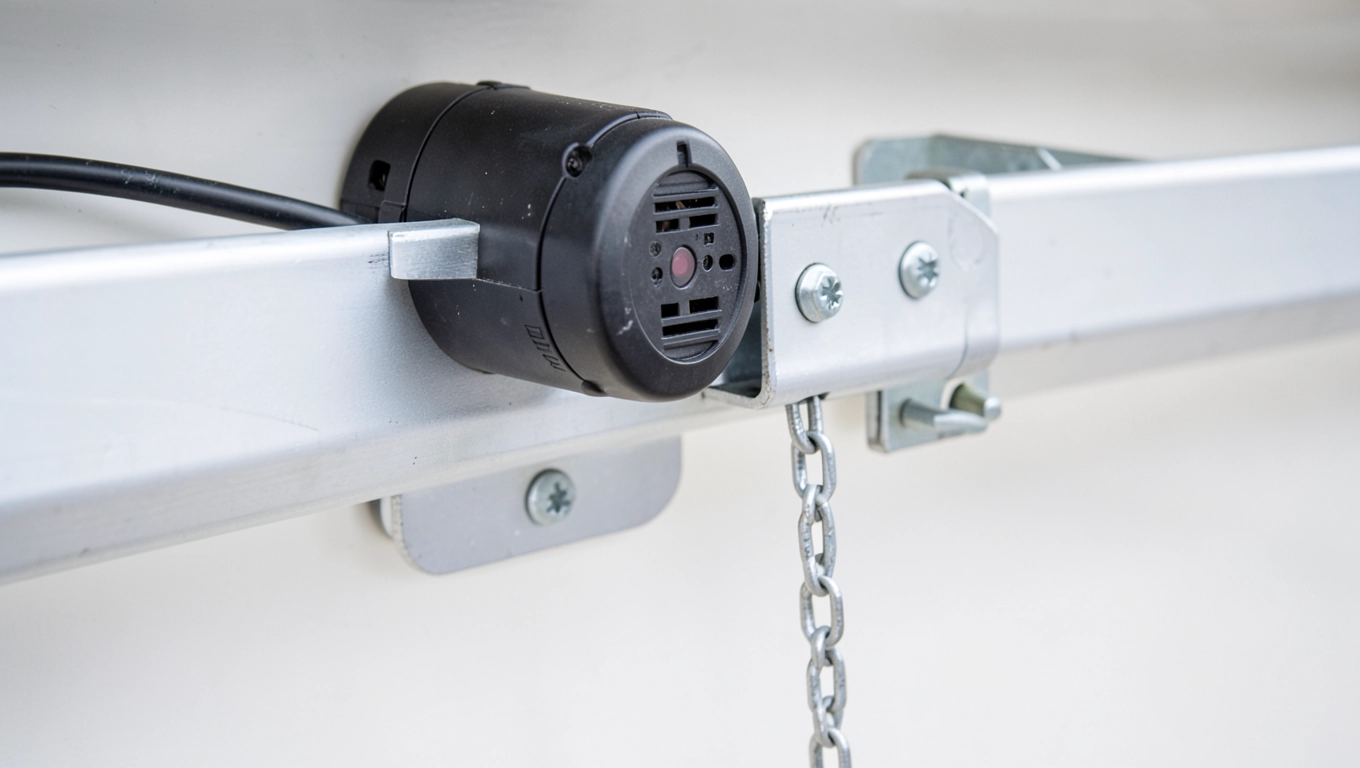

Montaż napędu bramy garażowej krok po kroku – zrób to sam w 2026
Wysiadanie z rozgrzanego auta w strugach deszczu, szarpanie za klamkę bramy, a potem ręczne podnoszenie skrzydła, które coraz bardziej opada na sprężynach ten scenariusz zna chyba co drugi kierowca w Polsce. Sprawny napęd do bramy garażowej kosztuje dziś tyle, co porządna opona zimowa, a jego samodzielny montaż zajmuje popołudnie. Wystarczy trzymać się reżimu technologicznego producenta, nie pominąć żadnego testu bezpieczeństwa i nie traktować instrukcji jako sugestii. Poniższy przewodnik powstał na bazie kilkuset instalacji wykonanych w ciągu ostatnich lat, łącznie z tymi, które uczyły, że pośpiech przy fotokomórkach kończy się wizytą serwisu.
- Samodzielny montaż automatu do bramy przygotowanie, narzędzia, BHP
- Jak podłączyć napęd bramy garażowej do 230V bez utraty gwarancji
- Najczęstsze błędy przy montażu napędu i jak ich uniknąć
Samodzielny montaż automatu do bramy przygotowanie, narzędzia, BHP
Zanim wiertarka dotknie nadproża, warto poświęcić godzinę na audyt garażu. Brama segmentowa o wymiarach 2500 × 2125 mm z izolowanymi panelami 42 mm waży od 110 do 140 kg, a segmentowe 40 mm już 95-110 kg to masa, z którą sprężyny skrętne muszą sobie radzić bez pomocy silnika. Bez sprawnej mechaniki napęd będzie się męczył i szybko spali termikę.
Sprawdź w pierwszej kolejności, czy brama daje się unieść ręcznie i czy stoi stabilnie w każdym punkcie biegu. Jeśli zatrzymuje się w połowie lub opada pod własnym ciężarem, regulacja sprężyn musi poprzedzić montaż napędu do bramy garażowej. Zaniedbanie tego kroku skraca żywotność silnika o 30-40% i stanowi podstawę do odmowy naprawy gwarancyjnej.
Zanim przejdziesz dalej siedmiopunktowa kontrola wstępna:
- gniazdo 230 V z bolcem ochronnym w odległości do 1,5 m od osi bramy,
- przewód trójżyłowy YDYp 3 × 1,5 mm² ułożony od rozdzielni do miejsca montażu napędu,
- poprzeczka stalowa 60 × 40 × 2 mm przyspawana lub przykręcona do słupków nadproża,
- zamki i ryglowe blokady mechaniczne usunięte lub trwale zablokowane w pozycji otwartej,
- nadproże o wysokości min. 35 mm powyżej najwyższego punktu bramy,
- sufit z belką nośną zdolną utrzymać 15 kg w ruchu,
- wymiary montażowe zgodne z kartą katalogową napędu (rozstaw uchwytów, odległość osi silnika od ściany).
W drugim kroku skompletuj narzędzia od ich jakości zależy precyzja, a od precyzji czy prowadnica nie zacznie po roku skrzypieć przy każdym uruchomieniu. Wiertarko-wkrętarka z momentem obrotowym 18-45 Nm, poziomica 600 mm, klucze imbusowe 4-8 mm, miara zwijana, ołówek traserski, drabina aluminiowa 2,5 m, śrubokręt krzyżakowy PH2, kombinerki, ściągacz do łańcucha oraz miernik napięcia to absolutne minimum.
BHP na czas montażu: odłącz napięcie w rozdzielni i zabezpiecz wyłącznik przed przypadkowym załączeniem, pracuj w okularach ochronnych przy wierceniu stali, nie stój pod bramą podczas próbnych podnoszeń, a rękawice zakładaj tylko przy pracy z ostrymi krawędziami paneli przy łańcuchu odsłonięte palce dają lepsze czucie.
| Narzędzie | Etap montażu |
|---|---|
| Wiertarko-wkrętarka 18 V z momentem 18-45 Nm | Wiercenie otworów w stali, dokręcanie śrub M8 |
| Poziomica 600 mm | Poziomowanie prowadnicy i uchwytu nadproża |
| Klucz imbusowy 5 mm | Regulacja naciągu łańcucha |
| Klucz imbusowy 8 mm | Montaż wózka jezdnego |
| Miernik napięcia | Sprawdzenie obecności fazy na listwie zaciskowej |
| Miara, ołówek traserski | Wyznaczenie osi montażowych |
| Drabina 2,5 m z stabilizatorem | Praca przy nadprożu i suficie |
Jak podłączyć napęd bramy garażowej do 230V bez utraty gwarancji
Wielu majsterkowiczów traktuje schemat elektryczny jak propozycję, a nie obowiązek. Tymczasem każdy producent automatyki do bram segmentowych opiera warunki gwarancji na zgodności z normą PN-EN 12453, która reguluje wymagania bezpieczeństwa użytkowania bram z napędem. Dokumentacja techniczna wskazuje precyzyjnie przekrój przewodu, typ zabezpieczenia nadprądowego i miejsce odcięcia zasilania. Samodzielny montaż napędu do bramy garażowej wbrew tym wytycznym oznacza utratę ochrony nawet wtedy, gdy silnik był wadliwy.
Po wyjęciu napędu z pudełka ułóż wszystkie elementy na kawałku kartonu w kolejności użycia. Skrzynka powinna zawierać jednostkę napędową z wbudowanym sterownikiem, prowadnicę stalową lub aluminiową (najczęściej 3,0-3,3 m), wózek jezdny, łańcuch lub pasek zębaty, uchwyt nadproża, uchwyt bramy, komplet śrub M8 × 20, kołki rozporowe Ø 10 mm, piloty 2-3 sztuki, fotokomórki z okablowaniem 8-10 m oraz instrukcję w języku polskim. Brak choćby jednego elementu dyskwalifikuje zestaw nie rozpakowuj prowadnicy w folii ochronnej, bo rysy na profilu utrudniają przesuw wózka.
Montaż zacznij od prowadnicy, bo to ona definiuje geometrię całego układu. Prowadnicę złóż z odcinków na podłodze garażu, nasuwając końce na łącznik i skręcając śrubami M8 × 20 kluczem 13 mm momentem 22-25 Nm. Łańcuch na tym etapie luźno spoczywa w prowadnicy, byś mógł go później napiąć przez śrubę rzymską przy jednostce napędowej. Powód jest czysto mechaniczny napięty łańcuch utrudnia połączenie wózka z ramieniem bramy i wymusza demontaż z powrotem.
Uchwyt do bramy
Mocujesz go do wewnętrznej strony skrzydła dokładnie w osi symetrii, czyli w połowie szerokości. Odchylenie o 2-3 cm powoduje, że brama jedzie krzywo, wózek ściera się jednostronnie, a rolki prowadzące zaczynają skakać po szynie już po kilkuset cyklach.
Uchwyt nadproża
Przykręcasz do wcześniej przyspawanej poprzeczki stalowej 60 × 40 mm, którą ustawiasz w odległości 25-40 mm od sufitu. Uchwyt musi być idealnie wypoziomowany, ponieważ do niego trafi przedni koniec prowadnicy decydujący o kącie natarcia bramy.

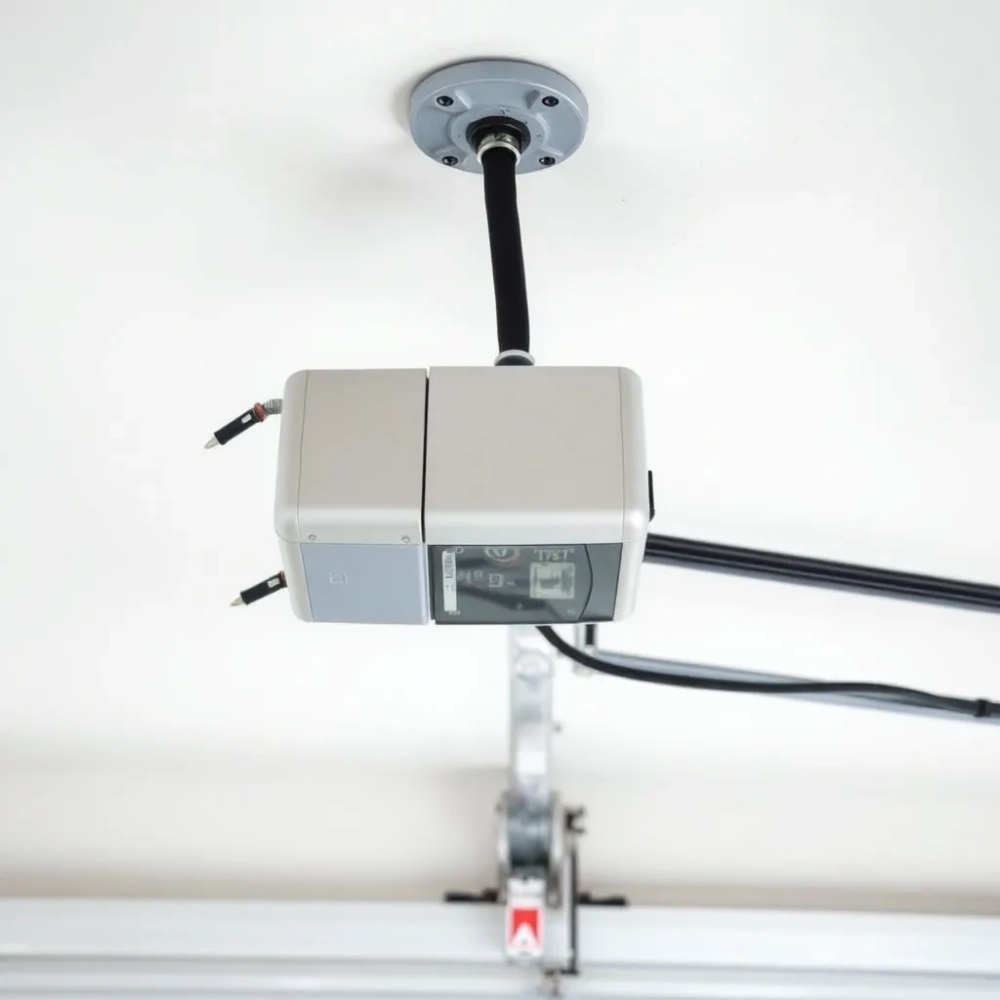

Kolejny etap to zawieszenie jednostki napędowej. Silnik z wbudowaną przekładnią ślimakową waży 11-15 kg, dlatego do podwieszenia użyj solidnych kołków rozporowych Ø 10 mm z wkrętami sześciokątnymi M8, a nie popularnych kołków szybkiego montażu. W suficie betonowym kołek taki trzyma siłę wyrywającą 4,5 kN, w stropie z pustostawami ceramicznymi nie więcej niż 1,2 kN w drugim przypadku koniecznie przejdź na kotwy chemiczne lub wymieś pustaki na pełne elementy w strefie montażu.
Prowadnicę z nałożonym łańcuchem podwieś do sufitu, a jej przedni koniec osadź w uchwycie nadproża. Dopiero teraz sprzęgnij wózek z ramieniem bramy w tym celu opuść skrzydło ręcznie do połowy, przesuń wózek do uchwytu i połącz oba elementy sworzniem z zawleczką. Mechanizm działania jest prosty: silnik obraca łańcuch, ten przesuwa wózek, wózek ciągnie skrzydło po szynie. Jeśli wózek zacznie się klinować przy pierwszym uruchomieniu, przyczyną prawie zawsze jest krzywa prowadnica, nie usterka napędu.
Regulację naciągu łańcucha przeprowadź po zamontowaniu całego toru, a przed pierwszym podłączeniem do prądu. Łańcuch powinien uginać się o 8-12 mm przy nacisku palca w środku przęsła, co odpowiada sile 30-40 N. Zbyt mocno napięty łańcuch obciąża łożyska silnika i wywołuje wibracje słyszalne w całym budynku, zbyt luźny zaczyna przeskakiwać zęby zębatki przy starcie silnika. Norma PN-EN 12604 dopuszcza ugięcie do 15 mm, ale cichsza praca uzyskasz przy dolnej granicy.
Okablowanie poprowadź kanałem kablowym natynkowym 20 × 10 mm w kolorze białym dla estetyki. Przewód zasilający YDYp 3 × 1,5 mm² prowadzisz od rozdzielni, w której montujesz wyłącznik nadprądowy B10 A oraz wyłącznik różnicowoprądowy 30 mA. Fotokomórki łączysz przewodem 2 × 0,75 mm², pamiętając o polaryzacji: czerwony przewód to plus zasilania, czarny to minus, a żółto-zielony odpowiada za styk sygnałowy. Pomyłka biegunowości nie uszkodzi nadajnika, ale fotokomórka nie przejdzie autotestu sterownika i ten zablokuje pracę napędu.
Konfigurację sterownika rozpocznij od ustawienia czasu pracy, siły nacisku i trybu łagodnego startu. Większość jednostek ma potencjometry lub przyciski programowania pełna tabela kodów znajduje się w instrukcji producenta i nie ma uniwersalnego klucza. Po zapisaniu ustawień aktywujesz tryb uczenia: napęd sam mierzy drogę bramy od pozycji zamkniętej do otwartej i zapisuje ją w pamięci EEPROM. Bez tego kroku żaden pilot nie uruchomi silnika.
Wskazówka praktyka: przy pierwszym programowaniu ustaw siłę nacisku na 60% zakresu, uruchom pełen cykl i oceń, czy brama zatrzymuje się łagodnie. Zbyt mocne ustawienie wybije korek przy pierwszym teście listwy krawędziowej.
Najczęstsze błędy przy montażu napędu i jak ich uniknąć
Krzywa prowadnica to plaga pierwszych montaży. Objaw jest charakterystyczny: brama w połowie biegu zwalnia, szarpie i wydaje metaliczny grzechot. Przyczyną nie jest wadliwy silnik, lecz tolerancja montażowa powyżej 2 mm na metr bieżący szyny. Poziomica 600 mm przyłożona do spodu prowadnicy pokaże wyraźne odchylenie wystarczy poluzować uchwyt środkowy, skorygować pozycję i dokręcić ponownie momentem 18 Nm.
Zbyt luźny łańcuch prowadzi do przeskakiwania zębatki napędowej i nierównomiernego przesuwu wózka. Pierwszy cykl po montażu wydaje się poprawny, ale po kilku tygodniach łańcuch wydłuża się o 0,5-1% i zaczyna zsuwać się z zębatek koła łańcuchowego. Regulację powtarzaj co 6 miesięcy, przy okazji smarując ogniwa syntetycznym smarem w sprayu olej mineralny zbyt szybko ściąga kurz.
Pominięcie regulacji sprężyn bramy przed montażem napędu to trzecia najczęstsza wpadka. Sprężyny skrętne mają określony nominalny moment obrotowy dla bramy o masie 120 kg i szerokości 2500 mm to 280-320 Nm. Jeśli sprężyny są zbyt słabe, silnik napędu pracuje na granicy termiki i wyłącza się po dwóch, trzech cyklach z rzędu. Zbyt mocne sprężyny powodują gwałtowne uderzenie wózka w amortyzator przy otwieraniu, co z czasem niszczy plastikowe zderzaki.
Brak testów bezpieczeństwa to błąd o konsekwencjach prawnych. Norma PN-EN 12453 wymaga, by każda brama z napędem przeszła cztery obowiązkowe próby. Test fotokomórek: ustawiasz przeszkodę 50 mm wysokości w świetle bramy, zamykasz skrzydło silnik musi zatrzymać się i cofnąć w ciągu 0,5 sekundy. Test listwy krawędziowej: dociskasz gumowy profil listwy na dolnym panelu, napęd ma zareagować identycznie jak na przeszkodę. Test przeciążeniówki: drewniany klocek 50 × 100 mm kładziesz pod zamykającym się skrzydłem napęd musi cofnąć skrzydło po kontakcie. Test siły nacisku: miernik siły nacisku dociska krawędź zamykającego się skrzydła, a odczyt nie może przekroczyć 150 N w ostatnich 500 mm biegu.
Piąta wpadka to złe podłączenie fotokomórek, zwłaszcza w garażach z oświetleniem LED 4000 K. Światło jarzeniówek o częstotliwości 50 Hz zakłócało stare fotokomórki, ale nowoczesne moduły pracują w podczerwieni 940 nm i są odporne na widzialne pasmo. Problem pojawia się, gdy promień nadajnika trafia w taflę szyby okiennej, odbija się i trafia do odbiornika zamiast w miejsce montażu wtedy system nie widzi przeszkody. Rozwiązanie: obróć nadajnik o 5-10 stopni w poziomie, tak by oś wiązki nie była równoległa do szyby.
Jeżeli po montażu napędu brama nie trzyma pozycji otwartej i cofa się po 2-3 sekundach, przyczyną nie jest usterka, lecz brak procedury uczenia drogi. Sterownik zapamiętuje czas pracy na podstawie pomiaru enkodera bez tej kalibracji napęd traktuje każde otwarcie jako błąd i wymusza powrót do pozycji zerowej.
Czas montażu dla osoby z podstawowym doświadczeniem w pracach ślusarskich to 2,5-4 godziny bez tynkowania i układania kabli, 6-8 godzin z pełnym okablowaniem. Wymaga to drugiej pary rąk do podtrzymania prowadnicy w trakcie wiercenia sufitu samodzielne trzymanie 3-metrowej szyny aluminiowej i jednoczesne operowanie wiertarką to przepis na krzywy otwór i obity sufit. Jeśli planujesz instalację w pojedynkę, użyj dwóch tymczasowych podpór z kantówek 50 × 50 mm.
Przy bramach segmentowych o masie powyżej 130 kg producenci rekomendują napędy o mocy 800-1000 N, dla lżejszych skrzydeł 600 N w zupełności wystarcza. Moment obrotowy silnika przekłada się na siłę uciągu wózka różnica 200 N robi się odczuwalna przy bramach z drewnianym wypełnieniem, które po kilku latach nasiąkają wilgocią i przybierają na wadze nawet 15%. Napęd 600 N po pięciu latach zacznie zwalniać, 1000 N nadal będzie pracował z pełnym zapasem.
Przed pierwszym uruchomieniem sprawdź, czy brama porusza się płynnie ręcznie, czy zamki ryglowe są trwale wyłączone i czy wózki jezdne nie stawiają oporu. Potem włącz zasilanie, uruchom tryb uczenia i wykonaj trzy pełne cykle testowe bez obciążenia. Dopiero gdy napęd pracuje cicho i precyzyjnie, przystąp do właściwych testów bezpieczeństwa z opisanymi przeszkodami. Zlekceważenie tej kolejności oznacza ryzyko, że pierwszy test przeciążeniówki wykonasz na bramie, której geometria jest jeszcze niewyregulowana a to już droga do reklamacji.
Pamiętaj, że każdy producent udostępnia infolinię techniczną, na której doświadczeni instalatorzy pomagają zdalnie zdiagnozować problem wystarczy numer seryjny napędu i krótki opis objawów. W 80% przypadków nieprawidłowej pracy okazuje się, że przyczyną jest pominięty krok kalibracji, a nie wada fabryczna. Zachowaj dokumentację, fakturę i protokół uruchomienia, bo to podstawa ewentualnej reklamacji w ciągu 24 miesięcy od zakupu.
Zanim zamkniesz listę zadań, sprawdź jeszcze raz, czy w skrzynce z napędem nie pozostały zapasowe śruby, podkładki zabezpieczające łańcuch i szablon montażowy te drobiazgi ratują życie przy rocznym przeglądzie, kiedy trzeba wymienić uszczelkę na listwie krawędziowej. Konserwacja co 12 miesięcy to obowiązek wynikający z normy i warunek utrzymania gwarancji. Smarowanie rolek, kontrola naciągu łańcucha, test fotokomórek, sprawdzenie siły nacisku na to poświęcisz 30 minut, a zyskasz spokój na kolejne 10 000 cykli pracy.
Zostaw komentarz z opisem swojego montażu pytanie, które zaskoczyło Cię najbardziej, albo element, na którym spędziłeś najwięcej czasu. Takie doświadczenia z pierwszej ręki są cenniejsze niż kolejna instrukcja producenta.
