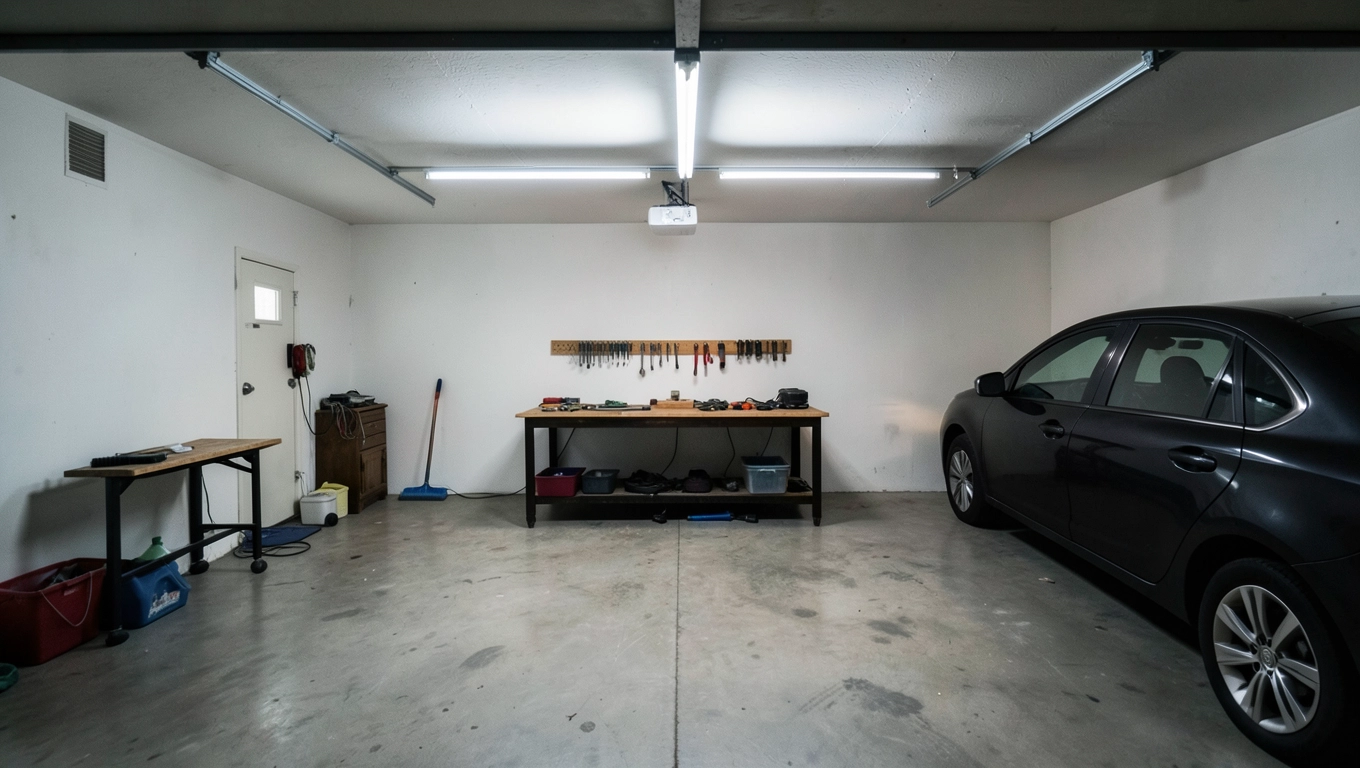

Na jakiej wysokości lampy w garażu? Konkretne liczby i plan

Lampy w garażu montujesz zbyt nisko i potem wstajesz rano, uderzasz głową o klosz, albo jeszcze gorzej, snop światła wraca prosto w lusterka wsteczne i tnie po oczach przy cofaniu. Na jakiej wysokości lampy w garażu zamontować, żeby ani razu nie pomyśleć o tym przekleństwie? Najkrótsza odpowiedź: oprawy ogólne wieszaj 15-30 cm pod sufitem, czyli realnie 2,2-2,3 m od posadzki, strefę roboczą nad blatem ustaw na 75-90 cm, a oprawy w kanale zostaw 50-80 cm nad dnem. Reszta artykułu to już szczegółowa mapa, dzięki której dobierzesz typ oprawy, policzysz lumeny i unikniesz pięciu klasycznych błędów, które widuję niemal w każdym przydomowym warsztacie.

• Ile lumenów na m² garażu i jak rozmieścić punkty świetlne
• Lampa nad stołem warsztatowym i w kanale, czyli wysokość oraz klasa szczelności
• Błędy montażowe i kosztorys oświetlenia garażu LED

Ile lumenów na m² garażu i jak rozmieścić punkty świetlne

Wzór jest banalny i warto go wryć w pamięć jeszcze przed wyborem jakiejkolwiek oprawy. Bierzesz powierzchnię garażu w metrach kwadratowych, mnożysz przez 200 lumenów i dostajesz minimalny, bezpieczny strumień świetlny. Garaż 18 m² potrzebuje więc około 3600 lm, a 24-metrowy warsztat już blisko 4800 lm. To dolna granica dla ogólnego światła, ponieważ poniżej niej oko zaczyna się męczyć i rosną cienie pod maską auta.

Norma PN-EN 12464-1 mówi o 300 luksach dla ogólnej przestrzeni garażowej i 500 luksach przy stanowisku naprawczym. Luksy to lumeny na metr kwadratowy, więc z powyższego wzoru wynika coś jeszcze ciekawszego. Nie wystarczy kupić jednej mocnej lampy, bo strumień punktowy daje piekielne refleksy na lakierze. Trzeba rozproszyć światło po conajmniej czterech, pięciu punktach sufitowych i dodać jedną linię LED nad strefą roboczą.

Barwa światła ma fizyczne znaczenie, nie wyłącznie estetyczne. Zimne 5000 K pobudza korę mózgową i poprawia koncentrację przy precyzyjnej pracy z kablami, ale w dłuższym kontakcie męczy wzrok. Ciepłe 3000 K uspokaja, lecz przy nim gorzej rozróżnisz kolor żył przewodu. Optymalnym kompromisem jest 4000 K, czyli tak zwana neutralna biel, w której oko rozróżnia żółty od czerwieni nawet o zmroku.

Indeks oddawania barw, czyli CRI, to parametr równie ważny co lumeny, a bagatelizowany przez amatorów. CRI poniżej 80 powoduje, że czerwony przewód wygląda jak brązowy, a niebieski zlewiesz z czarnym. W garażu warsztatowym celuj więc w CRI 80 lub wyżej, a przy lakierowaniu detali wybieraj źródła CRI 90+, ponieważ tam każdy odcień szpachli musi być widoczny jak w świetle dziennym.

Mapa stref garażu w praktyce

Podziel posadzkę na cztery logiczne pola. Pierwsze to przejazd, czyli trasa od bramy do ściany, drugie to parkowanie, trzecie to blat warsztatowy, czwarte to kanał lub leżanka przy aucie. Każde pole rządzi się inną fizyką światła i wymaga innego rozstawu oprawek.

Strefa przejazdu wymaga równomiernego, niepunktowego oświetlenia, montowanego mniej więcej co 1,5 m wzdłuż osi jazdy. Dzięki temu auto nie rzuca cienia na sąsiedni słupek, a ty przy cofaniu nie zgadujesz, czy to pies, czy krawężnik. Strefa parkowania z kolei potrzebuje światła skierowanego nieco w dół, więc plafon bez klosza rozpraszającego lub linia LED umieszczona dokładnie nad osią pojazdu sprawdzą się tutaj najlepiej.

Stół warsztatowy to zupełnie inna bajka, ponieważ jego blat znajduje się 90-95 cm nad posadzką i ma własną logikę cienia. Zagłębiając się w szczegóły, optymalna wysokość lampy nad stołem warsztatowym waha się między 75 a 90 cm nad blatem, czyli 165-185 cm nad podłogą. W tej konfiguracji dłoń nie zasłania światła, a cień narzędzia nie spada na pole widzenia. Strefa kanału natomiast wymaga opraw szczelnych, montowanych na ściance bocznej, nigdy na dnie, ponieważ spadające narzędzie albo wiadro oleju rozbije klosz po pierwszym dniu.

Lampa nad stołem warsztatowym i w kanale, czyli wysokość oraz klasa szczelności

Klasa szczelności IP to nie marketing, lecz dokładnie opisana odporność na pył i wodę zgodnie z normą IEC 60529. W garażu bez kanału wystarczy IP44, czyli ochrona przed bryzgami wody z dowolnego kierunku i drobinami kurzu większymi niż 1 mm. Przy kanale samochodowym potrzebujesz już IP65, ponieważ tam spadają krople oleju, odpryskują drobne kamyki i zbiera się wilgoć z posadzki. Oprawa niższej klasy po prostu zardzewieje w ciągu dwóch sezonów, a styk z korozją doprowadzi do zwarcia i przepalonego bezpiecznika.

Wysokość montażu lamp w kanale wymaga osobnego podejścia. Najgorszy możliwy scenariusz to oprawa wpuszczana w sufit kanału, bo tam po pierwsze brakuje miejsca na okablowanie, a po drugie serwisant wyciąga głowę prosto w klosz. Prawidłowe rozwiązanie to montaż na ściance bocznej kanału, 50-80 cm nad dnem, na wysokości klatki piersiowej pracownika. Światło pada wtedy pod kątem na podwozie i nie oślepia w oczy, kiedy podnosisz głowę znad skrzyni biegów.

Oprawy liniowe LED mają jedną ogromną przewagę nad plafonami w garażu o większej kubaturze. Świecą równomiernie wzdłuż osi, więc cienie są miękkie i nie utrudniają pracy przy aucie. Wadą jest natomiast konieczność poprowadzenia zasilania w linii prostej, co przy drewnianej konstrukcji więźby dachowej wymaga natynkowego korytka kablowego. Ukrycie przewodu w suficie podwieszanym jest łatwiejsze, ale pochłania 8-12 cm cennej wysokości, która w starych garażach bywa na wagę złota.

Nigdy nie montuj oprawy wiszącej typu przemysłowego w garażu z normalnym, bo niskim sufitem 2,4 m. Klosz zwisa wtedy na wysokości głowy, a lampa bywa zaczepiana rękawem kurtki przy pracy. Wariant wiszący rezerwuj dla hal o wysokości powyżej 3 m, gdzie minimalna odległość klosza od podnośnika lub dachu auta wynosi 50-70 cm.

Schemat rozmieszczenia w pigułce

Najprostszy rozkład dla garażu jednostanowiskowego 6×4 m wygląda tak: dwa panele 60×60 cm w osi sufitu co 1,5 m wzdłuż, jeden panel nad strefą parkowania, linia 90 cm nad blatem i taśma LED pod półką narzędziową. Przy kanale dochodzi oprawa IP65 na bocznej ściance, najlepiej z kloszem poliwęglanowym odpornym na uderzenia.

Błędy montażowe i kosztorys oświetlenia garażu LED

Pierwszy i najczęstszy błąd to zbyt niskie zawieszenie oprawy wiszącej w garażu z niskim stropem. Efekt jest taki, że lampa razi w oczy, a każda podniesiona klapa bagażnika uderza w klosz. Drugi błąd bywa jeszcze bardziej banalny: brak strefy ogólnej i strefy roboczej, czyli jedno jedyne światło sufitowe, które przy pracy na leżance zostawia cień w pół metra od śrubokręta. Trzeci problem to zła barwa, najczęściej 6500 K, która po pół godzinie przyprawia o ból głowy i mrużenie oczu.

Czwarty błąd zdarza się w garażach z kanałem. Montaż oprawy bez odpowiedniej klasy IP kończy się zaciekami, matowieniem klosza, a po roku korozją odbłyśnika i spadkiem strumienia o 40%. Piąty, równie kosztowny błąd, to brak zasilania awaryjnego w postaci choćby jednego akumulatorowego LED-a 4 W, który po zaniku napięcia pozwala dojść do rozdzielnicy bez szukania latarki po omacku.

Kosztorys rozpiszmy na trzy realne budżety, bo to pytanie wraca na forach najczęściej. W wariancie ekonomicznym 500 zł stawiasz na trzy panele natynkowe 36 W i jedną taśmę LED pod półką. Materiały ze wliczonym okablowaniem, sam montaż wykonasz samodzielnie, jeśli posiadasz uprawnienia SEP do 1 kV lub zatrudnisz elektryka za dodatkowe 300-500 zł.

W budżecie 1500 zł pojawia się oprawa kanałowa IP65 oraz dedykowana linia nad blatem, co realnie zmienia jakość pracy w piwnicznym garażu albo przy aucie na leżance. Wariancie 3000 zł+ dorzuca ściemniacz i czujnik ruchu, dzięki któremu światło zapala się tylko wtedy, gdy faktycznie wchodzisz do środka. Oszczędność energii przy rzadkim użytkowaniu wynosi około 40% rocznie.

Dobieraj przekrój przewodu do planowanego obciążenia. Dla obwodu do 3,5 kW starczy YDYp 3×1,5 mm², ale przy większej liczbie opraw warto przejść na 3×2,5 mm². Spadek napięcia na za długim przewodzie objawia się migotaniem LED-ów, ich wcześniejszą degradacją i skróceniem żywotności o 20-30%.

Montaż krok po kroku

Pierwszy etap to pomiar, czyli weryfikacja wysokości sufitu i wyznaczenie osi oprawek. Drugi krok to naszkicowanie rozmieszczenia na kartce A4 w rzucie z góry, najlepiej w kratce co 0,5 m. Trzeci etap to poprowadzenie obwodu: od rozdzielnicy z wyłącznikiem różnicowoprądowym 30 mA, przez peszel lub korytko natynkowe, do każdego punktu. Czwarty krok to mechaniczne mocowanie, kołki rozporowe 6 mm wystarczają dla paneli do 2 kg.

Piąty krok to podłączenie elektryczne z zachowaniem kolorystyki przewodów: brązowy fazowy, niebieski neutralny, żółto-zielony ochronny. Szósty to test, czyli pomiar napięcia miernikiem oraz próba działania wyłącznika różnicowoprądowego przyciskiem TEST. Siódmy etap to regulacja, a właściwie ustawienie kąta świecenia opraw kierunkowych, tak aby oś optyczna pokrywała się z obszarem roboczym, a nie odbijała się w lusterku bocznym auta.

Norma PN-EN 12464-1 określa wymagania dla oświetlenia miejsc pracy wprost wewnątrz budynków. Garaż przydomowy nie jest halą produkcyjną, ale jeśli traktujesz go jako warsztat, obowiązują cię te same widełki luksów co przy stanowiskach naprawczych. Różnica polega na mniejszej tolerancji olśnienia, bo w garażu pracujesz też w nocy, kiedy źrenica jest rozszerzona i reaguje ostrzej na każdy błąd odbłyśnika.

Nigdy nie zasilaj opraw oświetleniowych z obwodu gniazdkowego. To wbrew przepisom SEP, a w razie awarii ubezpieczyciel odmówi wypłaty. Oświetlenie garażu ma być na osobnym bezpieczniku 10 A B10 z własnym różnicowoprądowym 30 mA.

Checklist przed zakupem

• Zmierz wysokość sufitu od posadzki do płyty stropowej.
• Oblicz powierzchnię i pomnóż przez 200, aby uzyskać minimalny strumień.
• Sprawdź liczbę dostępnych obwodów elektrycznych w rozdzielnicy.
• Określ wymaganą klasę IP dla każdej strefy osobno.
• Dobierz barwę 4000-5000 K do pracy, 3000 K tylko do relaksu.
• Wybierz CRI min. 80, a przy lakierowaniu powyżej 90.
• Zdecyduj, czy potrzebujesz ściemniacza i czujnika ruchu.
• Zaplanuj zasilanie awaryjne, choćby jeden LED 4 W z akumulatorem.
• Porównaj gwarancję producenta, minimum 3 lata dla LED-ów.
• Zamów projekt okablowania, jeśli garaż ma więcej niż 25 m².

Podsumowując TL;DR w pięciu punktach: oprawy ogólne montuj 15-30 cm pod sufitem, blat roboczy oświetlaj lampą 75-90 cm nad blatem, nad kanałem stosuj oprawy IP65 na bocznej ściance, dobieraj 4000 K z CRI 80+, a całość zabezpiecz różnicowoprądem 30 mA na osobnym obwodzie. Sprawdź wzór 200 lm na metr kwadratowy, dodaj zapas 20% na starzenie LED-ów i nie oszczędzaj na klasie szczelności tam, gdzie leje się olej albo woda. Pamiętaj, że nawet najlepsza lampa w złym miejscu daje więcej cieni niż pożytku, dlatego plan rozmieszczenia sporządź jeszcze przed wizytą w sklepie.
