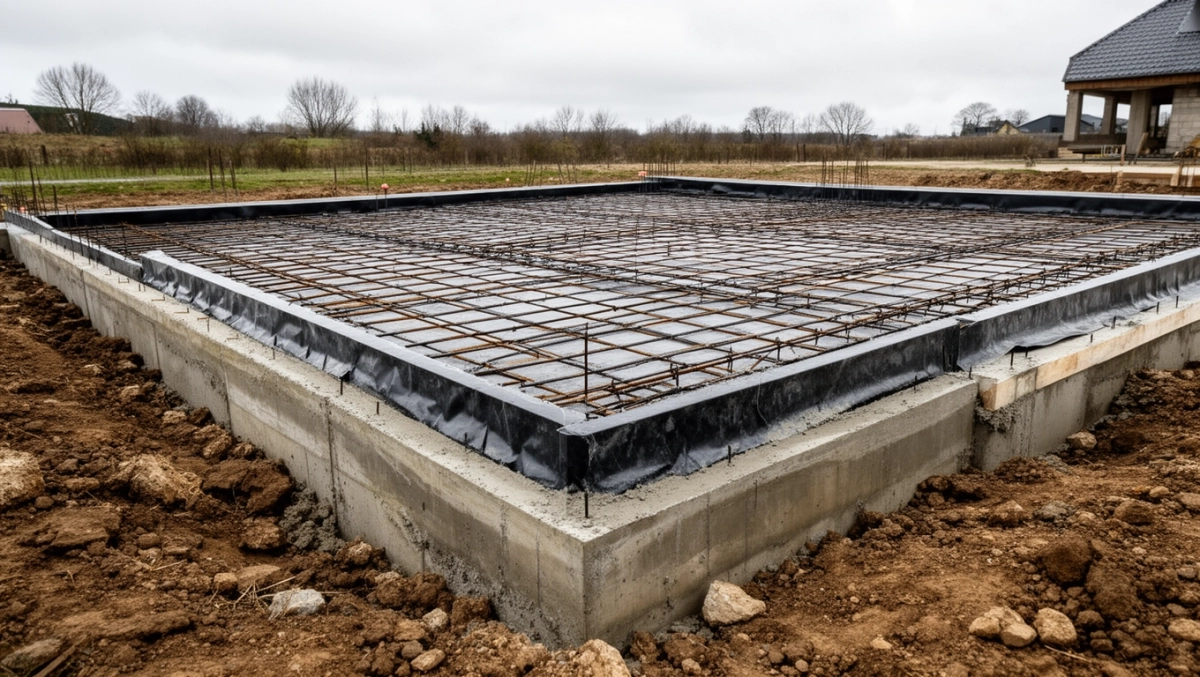

Płyta fundamentowa pod garaż murowany – co musisz wiedzieć

Budowa murowanego garażu to inwestycja na dekady, ale pierwszy błąd przy fundamentach potrafi zniweczyć całą pracę murarzy. Niewłaściwie zaprojektowana płyta fundamentowa pod garaż murowany zaczyna pękać, nierównomiernie osiadać lub przepuszczać wilgoć i to właśnie te problemy sprawiają, że poszukujesz konkretnych odpowiedzi, a nie ogólnikowych porad. Poniżej znajdziesz całą wiedzę techniczną, którą norma PN-EN 1992 oraz wieloletnia praktyka wykonawcza wiążą w jeden spójny proces: od badań gruntu po pierwsze dni pielęgnacji świeżego betonu.

• Grubość i wymiary płyty fundamentowej pod garaż murowany
• Dobór klasy betonu i zbrojenia płyty pod garaż murowany
• Przygotowanie podłoża i podsypka pod płytę fundamentową
• płyta fundamentowa pod garaż murowany Pytania i odpowiedzi

Grubość i wymiary płyty fundamentowej pod garaż murowany

Minimalna grubość płyty fundamentowej pod garaż murowany wynosi 15 centymetrów, lecz w praktyce projektowej rzadko schodzi się poniżej 20 cm zwłaszcza gdy ściany mają przekraczać trzy metry wysokości lub gdy garaż pełni dodatkowo funkcję pomieszczenia gospodarczego z cięższym wyposażeniem. W przypadku standardowego garażu jednobryłowego o wymiarach 6 na 9 metrów płyta grubości 20 cm przyjmuje obciążenia od murów, stropodachu oraz obciążenia śniegowego charakterystycznego dla strefy polskiej bezpiecznie.

Szerokość płyty musi wykraczać poza obrys murów o minimum 10 centymetrów z każdej strony, a najlepiej o 15-20 cm, ponieważ naprężenia na krawędziach fundamentu rozkładają się pod kątem około 45 stopni. Wymiar 6,3 na 9,3 metra przy projekcie 6 na 9 metrów w świetle murów to standard, który chroni przed koncentracją naprężeń w newralgicznych punktach.

Głębokość posadowienia determinuje strefa przemarzania na północy Polski sięga ona 1,4 metra, podczas gdy na południu wystarczy 0,8 metra. Płyta fundamentowa pod garaż murowany nie wymaga jednak zejścia poniżej tej granicy, o ile wykonana jest jako płyta nośna na ławach lub jako płyta monolityczna z przerwaniem mostków termicznych. Wszystko zależy od analizy geotechnicznej.

Dowiedz się więcej o Płyta Fundamentowa Pod Garaż Cena Robocizny

Wymiary płyty projektuje się z uwzględnieniem ciężaru własnego konstrukcji, obciążenia śniegowego według strefy klimatycznej miejsca budowy oraz obciążenia użytkowego typowo przyjmowanego jako 150 kg/m² w pomieszczeniach gospodarczych. Jeśli planujesz na suficie garażu dodatkowy strop lub antresolę, grubość płyty fundamentowej pod garaż murowany powinna wzrosnąć do 25 cm, a zbrojenie należy przeliczyć zgodnie z PN-EN 1992-1-1.

Przy większych obiektach, przekraczających wymiary 8 na 12 metrów, warto rozważyć dylatację płyty na dwa mniejsze segmenty. Dylatacja to około 2-centymetrowa szczelina wypełniona elastycznym materiałem zapobiega ona spękowaniom wywołanym skurczem betonu lub nierównomiernym osiadaniem podłoża.

Dobór klasy betonu i zbrojenia płyty pod garaż murowany

Klasa betonu C20/25 (dawniej B25) stanowi absolutne minimum dla płyty fundamentowej pod garaż murowany. Beton tej klasy osiąga po 28 dniach wytrzymałość na ściskanie rzędu 25 megapaskali, co przy współczynniku bezpieczeństwa 1,5 daje dopuszczalne naprężenie użytkowe na poziomie około 17 MPa wystarczające dla obciążeń typowego garażu. W gruntach agresywnych chemicznie lub przy wysokim poziomie wód gruntowych warto rozważyć klasę C25/30, która oferuje lepszą szczelność i mrozoodporność.

Sprawdź Płyta Fundamentowa Pod Garaż 35M2 Cena

Proporcje mieszanki betonowej determinują jej wytrzymałość końcową. Stosunek wody do cementu (w/c) nie powinien przekraczać 0,55 wyższy współczynnik osłabia strukturę porowatą CCM i obniża mrozoodporność. Praktycznie oznacza to około 350 kilogramów cementu portlandzkiego CEM I 42,5 na metr sześcienny kruszywa, przy wilgotności kruszywa uwzględnionej w bilansie wody.

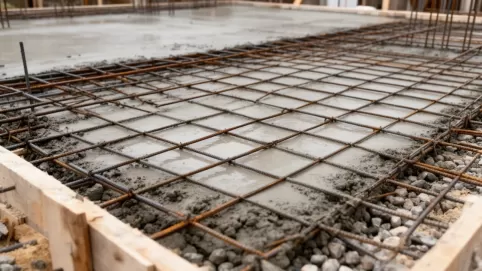

Zbrojenie płyty fundamentowej pod garaż murowany składa się zazwyczaj z dwóch warstw siatek stalowych lub zestawu prętów zbrojeniowych rozmieszczonych prostopadle. Siatka z prętów Ø6 mm w rozstawie co 15 centymetrów sprawdza się w płytach do 20 cm grubości przy obciążeniach standardowych. Pręty Ø10 lub Ø12 mm w rozstawie co 15 cm w obu kierunkach stosuje się przy grubszych płytach lub przy przenoszeniu obciążeń punktowych na przykład pod słupami nośnymi stropodachu.

Zakładki zbrojenia powinny wynosić minimum 40 średnic pręta, czyli 40 cm dla pręta Ø10 mm. Pręty należy łączyć przez skręcanie lub zgrzewanie zwykłe nałożenie na siebie nie zapewnia ciągłości konstrukcji. Dolna warstwa zbrojenia spoczywa na podkładkach dystansowych (klockach betoniarskich) o wysokości minimum 3 cm, co gwarantuje otulenie betonem od strony podłoża.

Dowiedz się więcej o Zbrojenie płyty fundamentowej Rysunek

Górna warstwa zbrojenia wymaga zachowania odstępu minimum 3 cm od górnej powierzchni płyty inaczej krawędź robocza stalowa będzie narażona na korozję. Siatka górna pełni funkcję przeciwskurczową i stabilizuje płytę podczas wiązania betonu, gdy gradient temperatury może generować naprężenia wewnętrzne.

Przygotowanie podłoża i podsypka pod płytę fundamentową

Badanie geotechniczne gruntu to pierwszy krok, którego nie należy pomijać nawet jeśli sąsiad zbudował garaż bez niego i nic się nie zawaliło. Klasyfikacja gruntów według PN-EN ISO 14688 pozwala oszacować nośność: gliny i iły mogą mieć nośność raptem 50-80 kPa, podczas gdy piaski grube osiągają 200-300 kPa. Różnica ta bezpośrednio przekłada się na konieczność zagęszczenia podsypki.

Podsypka piaskowa o grubości 10-15 centymetrów pełni funkcję warstwy rozdzielającej oraz drenażowej. Piasek układa się warstwami po 5 cm i każdą warstwę zagęszcza się płytą wibracyjną do uzyskania minimum 95% zagęszczenia wg standardu Proctora. Brak tego etapu to najczęstsza przyczyna późniejszych nierówności piasek luzem pod ciężarem płyty osiada nierównomiernie przez kolejne miesiące.

Na podsypce układa się folię hydroizolacyjną o grubości minimum 0,2 mm, która zapobiega migracji wody kapilarnej z gruntu do betonu. Folia jednocześnie ogranicza odpływ mleczka cementowego ze świeżej mieszanki proces ten, zwany bleedingiem, osłabia górne warstwy płyty, jeśli woda ucieka zamiast parować.

Izolacja termiczna, wymagana gdy garaż będzie ogrzewany, układa się pod płytą w postaci płyt styropianu ekstrudowanego XPS o grubości 10-15 cm. XPS w przeciwieństwie do zwykłego styropianu ma zamkniętą strukturę komórkową, która nie nasiąka wodą i przenosi obciążenia punktowe bez odkształceń. Brak tej warstwy skutkuje mostkiem termicznym na styku fundamentu z gruntem.

Spadek powierzchni płyty powinien wynosić 1-2% w kierunku bramy lub kratki odpływowej zapewnia to swobodny odpływ wody opadowej. W rowach drenażowych lub przy kratkach stosuje się rury perforowane otoczone żwirem filtracyjnym, co przyspiesza odprowadzenie wód opadowych i zmniejsza ryzyko podsiąkania kapilarnego pod płytę.

Wiązanie betonu trwa minimum 28 dni do osiągnięcia pełnej wytrzymałości projektowej, lecz użytkowanie płyty można rozpocząć po 7 dniach, o ile nie przekracza się obciążeń montażowych. Przez pierwsze doby powierzchnię utrzymuje się w stanie wilgotnym zrasza się ją wodą lub przykrywa folią, co zapobiega zbyt szybkiemu odparowaniu wody i powstaniu rys skurczowych. Temperatura otoczenia podczas wiązania nie powinna spadać poniżej 5°C, dlatego zalanie płyty zimą wymaga dodatkowych środków: mat grzewczych lub domieszek przyspieszających przyrost wytrzymałości.

Najczęstsze błędy przy wykonaniu płyty fundamentowej pod garaż murowany to: pominięcie zagęszczenia podsypki, zbyt niska klasa betonu w stosunku do warunków gruntowych, brak dylatacji obwodowej oraz zbyt wczesne obciążenie świeżej płyty materiałami budowlanymi. Każdy z nich można wyeliminować na etapie planowania wystarczy traktować fundament jako najważniejszy element konstrukcji, a nie jako podkład pod ściany.
