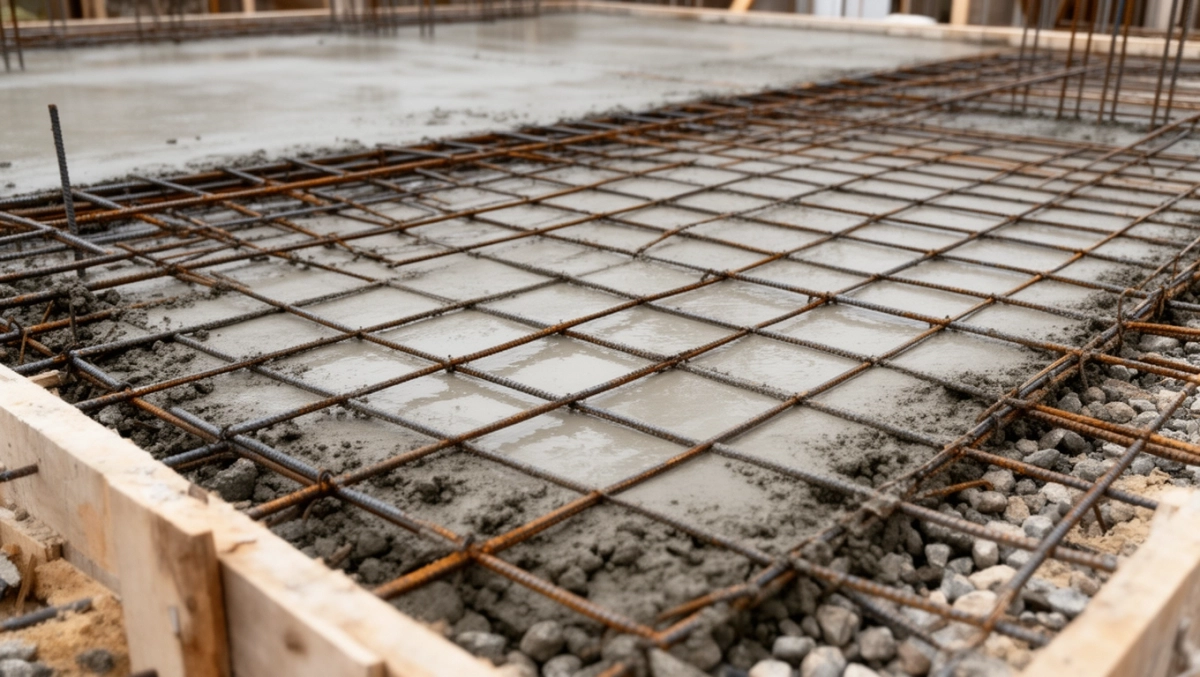

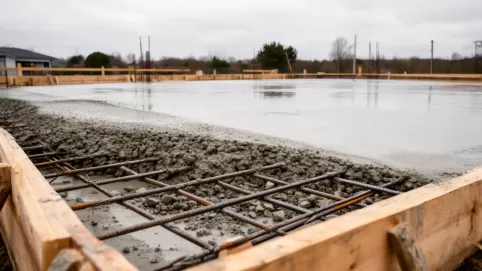

Zbrojenie minimalne płyty fundamentowej – konkretne zasady i wzory Eurokodu 2

Wzory na As,min w płycie fundamentowej wg Eurokodu 2

Zbrojenie minimalne płyty fundamentowej to nie biurokratyczny wymysł, lecz fizyczna konieczność. Beton sam w sobie świetnie przenosi ściskanie, ale jest kruchy przy rozciąganiu. Gdybyś zostawił płytę bez choćby symbolicznego wkładu stalowego, pierwsza rysa pojawiłaby się w momencie skurczu termicznego albo sezonowych ruchów gruntu. Stal przejmuje te naprężenia, które beton sam utrzymać nie potrafi, dzięki czemu konstrukcja nie rozpada się nagle po przekroczeniu granicy wytrzymałości.

• Wzory na As,min w płycie fundamentowej wg Eurokodu 2
• Dobór stali B500SP w płycie praktyczny przykład obliczeniowy
• Najczęstsze błędy przy zbrojeniu minimalnym płyty fundamentowej
• Kiedy można zrezygnować ze zbrojenia minimalnego w płycie wyjątki z normy

Norma PN-EN 1992-1-1 w punkcie 7.3.2 podaje prostą zależność dla elementów zginanych, do których zaliczamy właśnie płytę fundamentową. Pole przekroju minimalnego zbrojenia obliczasz ze wzoru:

As,min ≥ max(0,26 · (fctm / fyk) · bd ; 0,0013 · bd)

Wartość fctm to średnia wytrzymałość betonu na rozciąganie, fyk zaś charakterystyczna granica plastyczności stali. Symbol bd oznacza średnią szerokość strefy rozciąganej, czyli w typowej płycie po prostu jej grubość. Dwuczłonowa formuła „max" chroni przed sytuacją, w której jeden ze składników daje wartość rażąco niską. Beton klasy C16/20 ma bowiem fctm równe zaledwie 1,9 MPa, podczas gdy C50/60 aż 4,1 MPa. Różnica ponad dwukrotna, a przekłada się wprost na ilość stali w płycie.

Zerknij, jak kształtują się wartości fctm dla poszczególnych klas betonu:

Druga granica wzoru, 0,0013 · bd, działa jak siatka bezpieczeństwa dla betonów niskich klas. Gdybyś projektował płytę z betonu C12/15, człon 0,26 · (fctm/fyk) · bd dałby wartość tak małą, że stal nie ograniczyłaby skurczu. Stąd stały współczynnik 0,0013. Dla płyty o grubości 25 cm oznacza to 3,25 cm² stali na każdy metr bieżący, czyli pręty fi 12 co 28 cm albo fi 10 co 20 cm.

W płytach fundamentowych istnieje jeszcze drugi mechanizm, o którym projektanci czasem zapominają. Chodzi o zbrojenie rozdzielcze, prostopadłe do głównego, w proporcji minimum 20% przekroju As,min. Płyta pracuje dwukierunkowo, przenosząc momenty z obu osi. Pozostawienie dolnego pasa bez wkładki poprzecznej to proszenie się o rysy ukośne przy nierównomiernym osiadaniu.

Uwaga: wzór 0,26 · (fctm/fyk) · bd dotyczy stali o fyk = 500 MPa. Jeśli projekt przewiduje B400 (AIIIN), wartość w liczniku rośnie. Przy tej samej klasie betonu dostajesz około 25% więcej stali.

Kolejna kwestia to rozkład stali na grubości płyty. Minimalne zbrojenie belki żelbetowej rozkłada się symetrycznie w strefach rozciąganych, ale płyta fundamentowa bywa obciążona odwrotnie niż strop. Reakcja gruntu działa od dołu, więc moment zginający wywołuje rozciąganie włókien dolnych. Stal powinna więc spoczywać w dolnej warstwie, chroniona podkładkami dystansowymi o wysokości minimum 30 mm dla gruntu wilgotnego i 50 mm dla agresywnego chemicznie.

Dobór stali B500SP w płycie praktyczny przykład obliczeniowy

Weźmy konkretny przypadek: płyta fundamentowa domu jednorodzinnego o wymiarach 10 × 12 m, grubości 30 cm, beton C25/30, stal B500SP. Projektowany moment zginający w pasie środkowym wynosi MEd = 45 kNm/m. To wartość typowa dla budynku z lekką ścianą murowaną na gruntach nośności 180 kPa.

Krok pierwszy to wyznaczenie fctm i fyk. Beton C25/30 ma fctm = 2,6 MPa, stal B500SP ma fyk = 500 MPa. Współczynnik fctm/fyk wynosi więc 2,6/500 = 0,0052. Szerokość obliczeniowa bd to po prostu 1000 mm (metr bieżący płyty).

Podstawiamy do wzoru:

0,26 · 0,0052 · 1000 · 300 = 0,26 · 1,56 = 0,405 · 300 = 405 mm²/m, czyli 4,05 cm²/m

Druga gałąź warunku max: 0,0013 · 300 = 0,39 cm²/m

Wynik to As,min = 4,05 cm²/m. Wartość zdecydowanie wyższa od dolnej granicy 0,0013 · bd, co sygnalizuje, że beton C25/30 zaczyna „domagać się" stali. Przy C16/20 wynik skoczyłby do 5,52 cm²/m, bo fctm rośnie w dolnych klasach betonu pozornie wolniej, lecz w relacji do fyk daje większy ułamek.

Teraz dobierasz konkretne pręty. Pręt fi 12 ma pole 1,131 cm², fi 10 to 0,785 cm². Żeby uzyskać 4,05 cm²/m, rozkładasz pręty fi 12 co 28 cm (daje 1,131/0,28 = 4,04 cm²/m). Wariant oszczędnościowy to fi 10 co 19 cm, ale w praktyce trudniejszy w rozłożeniu ze względu na gęsty rozstaw. Konstruktorzy preferują fi 12 co 25 cm, bo daje zapas 4,52 cm²/m i wygodę układania.

Krok drugi to zbrojenie rozdzielcze. Norma wymaga minimum 20% As,min w kierunku prostopadłym, a doświadczenie projektowe podpowiada 25-30%. Przyjmujesz fi 10 co 30 cm w poprzek, co daje 2,62 cm²/m. Wystarczająco dużo, żeby przejąć momenty z drugiej osi i ograniczyć zarysowanie od skurczu.

Wskazówka wykonawcza: łączniki w siatce układaj co 6-8 m, w strefach narożnych płyty gęściej, co 3-4 m. Płyta fundamentowa bez sztywnego połączenia górą i dołem zaczyna „klawiszować" na nierównomiernym podłożu.

Krok trzeci: sprawdzenie szerokości rozwarcia rys. As,min wynikający z warunku zarysowania jest szczególnie istotny w środowisku wilgotnym, gdyż stal koroduje, a rysy powyżej 0,3 mm w warunkach agresji chlorkowej przyspieszają degradację. Wzór na As,min z uwagi na zarysowanie ma postać:

As,min = k · kc · fct,eff · Act / σct

Współczynnik k wynosi domyślnie 1,0 dla pasów rozciąganych bez dodatkowego sprężania. Współczynnik kc przyjmuje wartość 1,0 dla czystego zginania i 0,4 dla czystego rozciągania. Naprężenie σct w stali to zazwyczaj 200 MPa dla klimatu suchego i 160 MPa przy agresji chlorkowej. Act zaś oznacza pole betonu w strefie rozciąganej przypadającej na jeden pręt.

Twoja płyta z poprzedniego przykładu ma σct na poziomie 200 MPa, k = 1,0, kc = 1,0. fct,eff to w przybliżeniu fctm = 2,6 MPa. Act dla pasa o grubości 30 cm przypadającego na pręt fi 12 co 28 cm wynosi 30 cm × 28 cm = 8400 mm² = 84 cm². Po podstawieniu:

As,min = 1,0 · 1,0 · 2,6 · 84 / 200 = 1,09 cm² na pręt, czyli 3,90 cm²/m dla fi 12 co 28 cm. Wynik niemal identyczny z warunkiem zginania, co oznacza, że w typowej sytuacji oba kryteria dają zbliżone wyniki. Rozbieżność pojawia się dopiero przy agresywnym środowisku, kiedy σct spada do 120-160 MPa.

Najczęstsze błędy przy zbrojeniu minimalnym płyty fundamentowej

Pierwszy grzech projektowy to zignorowanie warunku 0,10·NEd/fyd przy elementach ściskanych i przenikanie tego uproszczenia na płyty obciążone mimośrodowo. Kiedy słup żelbetowy przechodzi przez płytę, część jej pola pracuje jak słup o dużym przekroju. Jeśli pominiesz sprawdzenie warunku ściskania, możesz nie docenić potrzebnego zbrojenia w strefie podporowej.

Drugi błąd, który widywałem wielokrotnie, to przyjęcie Ac jako prostokąta bd × h, zamiast rzeczywistego przekroju współpracującego. W teownikach, skrzynkach i płytach żebrowanych pole Ac to nie prostokąt pełnej szerokości, lecz efektywny obszar rozciągany. Pomylenie geometrii w takiej sytuacji obniża As,min o 15-30%, a rysy pojawiają się w najmniej oczekiwanym miejscu, najczęściej nad podporą.

Uwaga: w płytach kanelurowych (filigranowych z żebrami) pole Act liczy się wyłącznie dla żebra, nie dla pełnej szerokości. Stosowanie uproszczenia „grubość płyty × rozstaw" prowadzi do niedowymiarowania zbrojenia o 40%.

Trzecia pułapka dotyczy betonów lekkich. Norma PN-EN 1992-1-1 w punkcie 11 podaje, że fctm dla betonu klasy LC16/20 wynosi zaledwie 1,3 MPa zamiast typowych 1,9 MPa dla zwykłego C16/20. Skutek takiego pominięcia to As,min zaniżone o jedną trzecią, a w konsekwencji zbyt wąskie pasma stali przy rozstawie dostosowanym do betonu zwykłego.

Czwarty błąd jest czysto wykonawczy: brak zbrojenia w strefie ściskanej płyty. Konstruktorzy zakładają, że skoro reakcja gruntu działa od dołu, górna warstwa betonu nie potrzebuje stali. To logiczne, gdy grunt jest idealnie równy. W praktyce podłoże osiada nierównomiernie, a punktowe podparcie generuje lokalne momenty „odwrotne". Górna siatka z prętów fi 10 co 30 cm kosztuje grosze, a ratuje przed rysami na powierzchni posadzki.

Piąty problem to niewłaściwa otulina. Zbrojenie minimalne płyty fundamentowej musi mieć otulinę minimum 40 mm przy betonie C25/30 i klasie ekspozycji XC2 (wilgoć z gruntu). W gruntach agresywnych klasa XC3/XC4 wymaga już 50 mm. Pręty ułożone na samym spodzie, bez podkładek, korodują od spodu, a korozja zmniejsza efektywny przekrój stali i tym samym obniża nośność As,min w tempie 0,5-1,0 mm przekroju rocznie przy braku ochrony.

Lista kontrolna przed oddaniem projektu powinna wyglądać tak:

• Czy sprawdzono warunek 0,26·(fctm/fyk)·bd dla każdego pasa obliczeniowego?
• Czy zbrojenie rozdzielcze stanowi co najmniej 20% zbrojenia głównego?
• Czy uwzględniono fctm właściwy dla klasy betonu, nie przyjęto domyślnie 2,6 MPa?
• Czy otulina wynosi minimum 40 mm dla XC2 lub 50 mm dla XC3/XC4?
• Czy w strefach narożnych i pod słupami zwiększono zbrojenie górne?
• Czy sprawdzono warunek zarysowania przy σct dobranym do klasy ekspozycji?

Kiedy można zrezygnować ze zbrojenia minimalnego w płycie wyjątki z normy

Eurokod 2 w punkcie 9.2.1.1 przewiduje sytuacje, w których zbrojenie minimalne płyty fundamentowej można pominąć lub znacząco zredukować. Pierwszą grupę stanowią elementy drugorzędne, takie jak podkłady pod posadzki, warstwy wyrównawcze czy chude betony pod płytą właściwą. Nie są one projektowane jako konstrukcja nośna, więc wymóg As,min formalnie ich nie dotyczy.

Drugi wyjątek dotyczy płyt rozporowych w budynkach z ustrojem ścianowym, gdzie obciążenie przenoszone jest bezpośrednio przez mury fundamentowe lub ławy. Płyta pełni wtedy wyłącznie funkcję uszczelniającą i przeciwwilgociową. Wytrzymałość na zginanie nie jest wymagana, a zbrojenie sprowadza się do siatki przeciwskurczowej z prętów fi 8 co 20 cm, która ma ograniczyć zarysowanie w fazie wiązania betonu.

Trzecia sytuacja to elementy, w których naprężenia rozciągające nie przekraczają fctk;0,05 w żadnym włóknie. Czysto ściskana płyta pod masywnym budynkiem o równej geometrii i jednorodnym podłożu spełnia ten warunek. Wymaga to jednak szczegółowej analizy metodą elementów skończonych z uwzględnieniem interakcji z gruntem. Bez takiej analizy redukcja As,min to ryzyko.

Czwarta grupa wyjątków to elementy poddane kontroli jakości na budowie i monitoringu po oddaniu. Mosty i konstrukcje inżynierskie pozwalają na obniżenie As,min o 15-20% pod warunkiem ciągłego nadzoru i pomiarów rozwarcia rys. W budownictwie mieszkaniowym ta ścieżka jest praktycznie niedostępna ze względu na brak systematycznego monitoringu.

Praktyczna rada: nawet jeśli formalnie możesz pominąć zbrojenie minimalne, ułóż przynajmniej siatkę konstrukcyjną fi 10 co 30 cm w obu kierunkach. Koszt 18-25 PLN/m² to niewielka kwota w porównaniu z potencjalnym remontem rys na styku płyta-ściana fundamentowa.

Ostatnią furtkę stanowią elementy poddane sprężeniu, gdzie wymuszony stan naprężeń eliminuje ryzyko zarysowania. Płyta fundamentowa pod zbiornikiem lub silosem wstępnie sprężona cięgnami może zredukować As,min, ale to rozwiązanie kosztowne i rzadko stosowane w budownictwie kubaturowym.

Podsumowując liczby: typowa płyta fundamentowa domu jednorodzinnego wymaga od 4 do 6 cm² stali na metr kwadratowy w każdym kierunku. Daje to masę 80-120 kg stali na m³ betonu, czyli koszt 42-58 PLN/m² samego zbrojenia wraz z robocizną. Rezygnacja z tej stali oszczędza 15-20 PLN/m², ale wprowadza ryzyko rys o szerokości przekraczającej 0,3 mm w ciągu 3-5 lat od zasiedlenia.

Obliczenia zbrojenia minimalnego wg PN-EN 1992-1-1 dają jednoznaczną odpowiedź: bezpieczna płyta fundamentowa potrzebuje stali rozłożonej w dolnej warstwie, z otuliną 40-50 mm, w siatce o oczkach 20-30 cm. Wartości z tabeli fctm dla klas C16/20 do C50/60 pozwalają szybko zweryfikować projekt bez sięgania po zaawansowane arkusze obliczeniowe. Całość zamyka się w kilku wzorach, które właśnie przeszły przez Twoje ręce.
