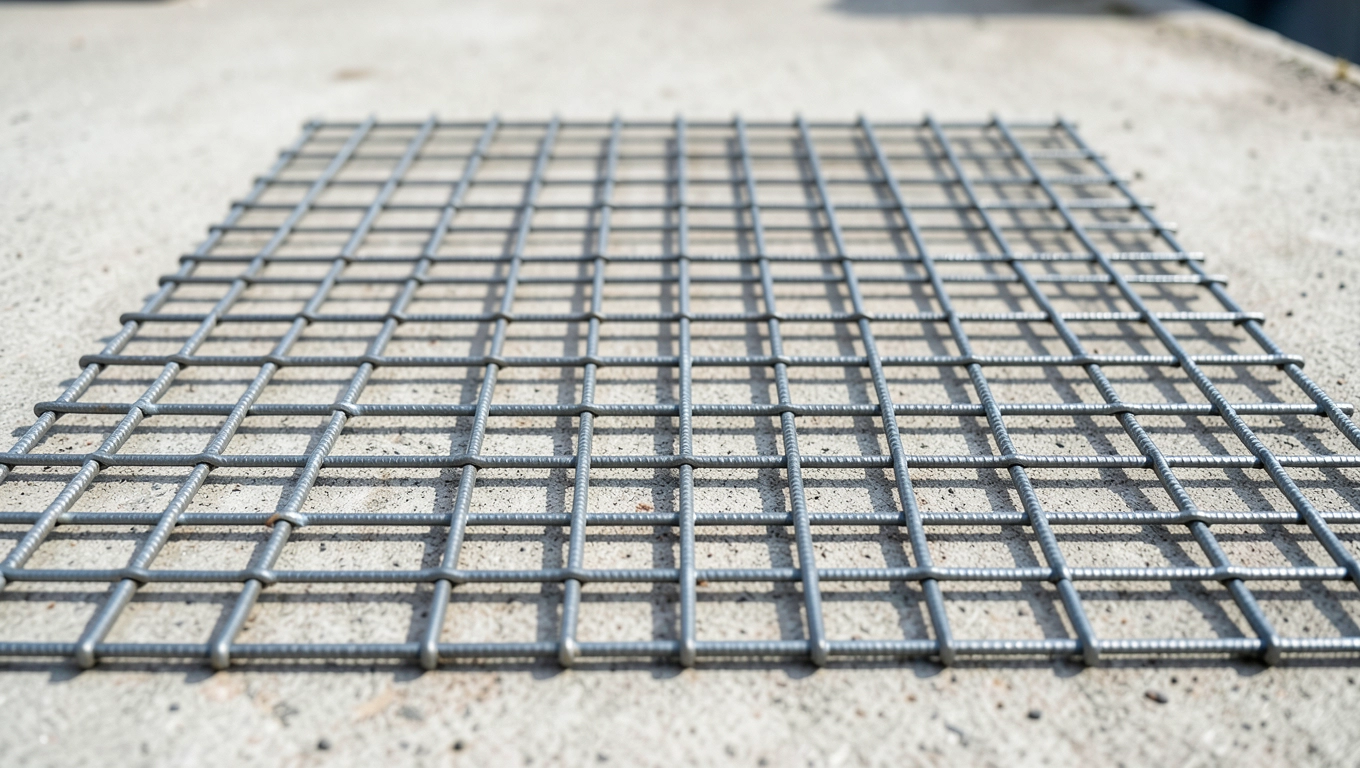

Siatka do płyty fundamentowej – jaką wybrać i jak ją poprawnie ułożyć

Siatka zbrojeniowa fi 8 mm zgrzewana Q335 5000x2150 mm co dokładnie dostajesz w arkuszu 10,75 m²

Siatka zbrojeniowa fi 8 mm zgrzewana o wymiarze 5000x2150 mm to stalowa siatka z drutu żebrowanego gatunku Q335, zaprojektowana przede wszystkim pod płyty fundamentowe, stropy i wylewki betonowe narażone na duże obciążenia. Pojedynczy arkusz pokrywa 10,75 m² powierzchni, oczko 150x150 mm zapewnia optymalne rozłożenie naprężeń, a średnica 8 mm gwarantuje nośność wystarczającą dla większości budynków mieszkalnych i lekkich obiektów przemysłowych.

• Siatka zbrojeniowa fi 8 mm zgrzewana Q335 5000x2150 mm co dokładnie dostajesz w arkuszu 10,75 m²
• Jak ułożyć siatkę zbrojeniową na płycie fundamentowej
• Siatka zgrzewana czy pręty żebrowane co lepiej sprawdzi się w fundamencie
• Ile siatki zamówić kalkulator zużycia i waga arkusza 5000x2150 mm
• Klasa betonu a dobór siatki co musi wiedzieć wykonawca
• Montaż krok po kroku instrukcja dla ekipy
• Cięcie, magazynowanie i ochrona siatki na budowie
• FAQ krótkie odpowiedzi na pytania, które padają najczęściej
• Koszt siatki w kontekście całego fundamentu

Parametry techniczne arkusza

Co oznacza gatunek Q335 w praktyce budowlanej

Q335 to stal niskowęglowa o granicy plastyczności 335 MPa, bezpośredni odpowiednik europejskiego gatunku B500SP zgodnie z normą PN-EN 10025. Wartość 335 MPa informuje, przy jakim naprężeniu stal zaczyna się trwale odkształcać. Dla płyty fundamentowej domu jednorodzinnego, gdzie obciążenia użytkowe rzadko przekraczają 5 kN/m², ta klasa stali daje spory zapas bezpieczeństwa.

Drut żebrowany (ryflowany) poprawia przyczepność do betonu. Żebra mechanicznie klinują się w zaczynie cementowym, więc siatka nie „wyślizguje się" z matrycy pod wpływem sił rozciągających. Gładki drut o tej samej średnicy miałby gorszą współpracę z betonem i wymagałby dłuższych zakładek.

Jak ułożyć siatkę zbrojeniową na płycie fundamentowej

Samo ułożenie siatki do płyty fundamentowej zajmuje ekipie doświadczonej kilka godzin, ale błędy na tym etapie kosztują potem pękanie betonu. Kluczowe są trzy elementy: dystanse pod siatką, zakładki między arkuszami oraz połączenie obu warstw zbrojenia w jedną przestrzenną klatkę.

Przygotowanie podłoża i ułożenie dystansów

Podsypka żwirowo-piaskowa musi być zagęszczona do wskaźnika Is ≥ 0,97, inaczej płyta osiada nierównomiernie i pęka w miejscach pustek. Na tak przygotowane podłoże kładzie się folię budowlaną lub membranę PE, następnie dystanse plastikowe o wysokości równej otulinie dolnej (zwykle 4-5 cm dla płyty grubości 15-25 cm).

Dystanse układaj co 50-60 cm w obu kierunkach. Rzadsze rozmieszczenie powoduje ugięcie siatki pod ciężarem betonu i odsłonięcie stali od spodu.

Rozłożenie arkuszy i zakładki

Arkusze 5000x2150 mm rozkłada się z zakładem minimum 20 cm wzdłuż każdego boku. Zakładka 20 cm zapewnia ciągłość przenoszenia naprężeń, ponieważ siatka zgrzewana działa jako jednolity materiał tylko wtedy, gdy kolejne arkusze mają wspólne oczka przykryte betonem.

Przy płycie fundamentowej o dużym obciążeniu (np. pod garaż na samochód ciężarowy) zakładkę zwiększa się do 30-35 cm. To wymóg normy PN-B-03264 dotyczącej konstrukcji żelbetowych, wrażliwych na ścinanie w strefach łączenia.

Łączenie drutem wiązałkowym

Sąsiednie arkusze łączy się drutem wiązałkowym o średnicy 1,2-1,4 mm co 30-40 cm na obwodzie zakładki. Drut skręca się szczypcami zbrojarskimi lub automatycznym haczykiem, tworząc tak zwaną „ósemkę". Łączenie nie spawa się, ponieważ spawanie punktowe osłabia wytrzymałość drutu w strefie wpływu ciepła i narusza warstwę antykorozyjną.

Górną warstwę siatki umieszcza się na dystansach „grzebieniowych" o wysokości 8-10 cm, tak aby łączna otulina górna wynosiła minimum 3 cm. Płyta pracuje jak belka dwukierunkowa, obie warstwy muszą więc znajdować się w strefach rozciągania (dolna przy obciążeniu gruntu, górna przy obciążeniu skupionym na powierzchni).

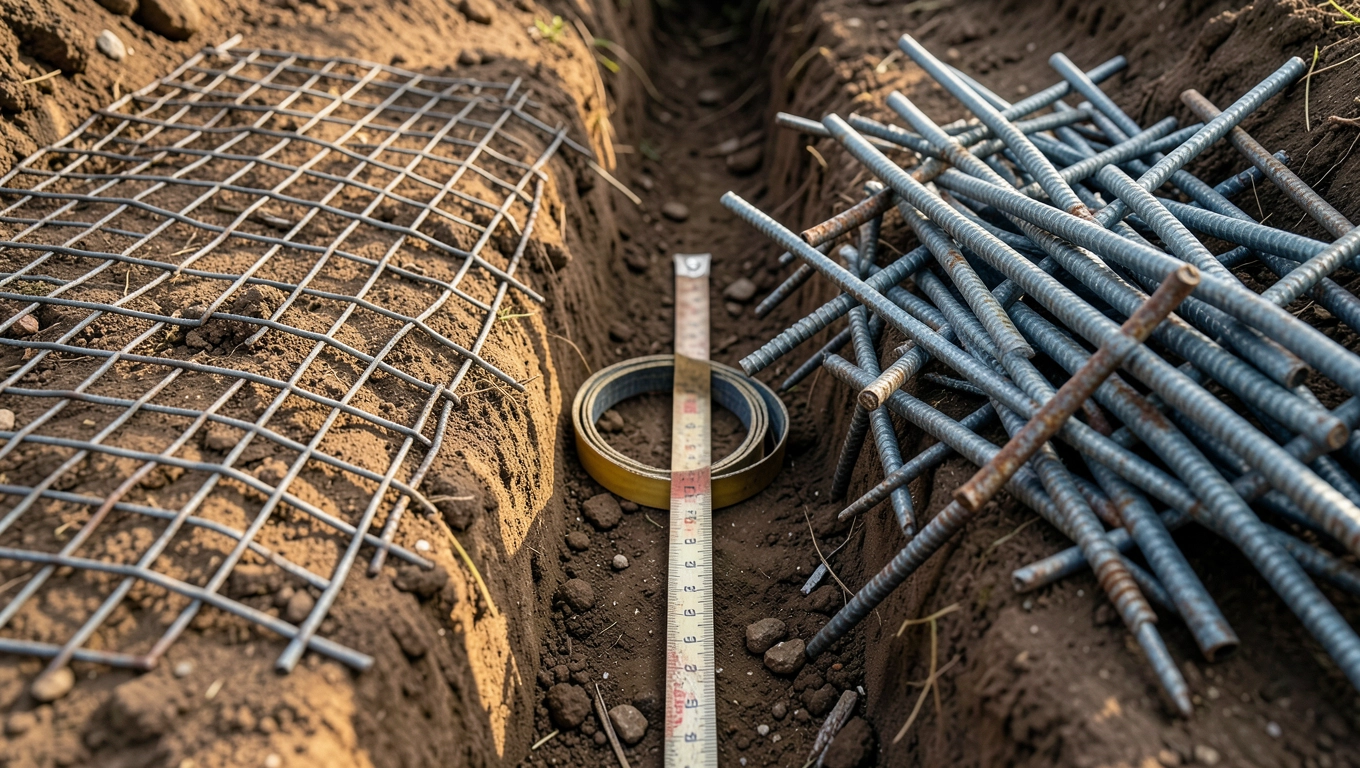

Siatka zgrzewana czy pręty żebrowane co lepiej sprawdzi się w fundamencie

Wybór między siatką zgrzewaną a prętami żebrowanymi wiąże się z tempem prac, kosztem stali i wymaganiami projektowymi. Dla typowej płyty fundamentowej domu jednorodzinnego siatka zgrzewana wygrywa czasem montażu, ale pręty dają większą swobodę kształtowania geometrii przy nieregularnych rzutach.

Porównanie techniczno-ekonomiczne

Kiedy siatka zgrzewana nie wystarczy

Siatka zgrzewana 8 mm z oczkiem 150x150 mm nie sprawdzi się przy płycie o grubości poniżej 12 cm (za mała nośność), w strefach koncentracji naprężeń (narożniki, pod słupami, przy otworach) ani w fundamentach narażonych na agresję chemiczną bez dodatkowego zabezpieczenia antykorozyjnego.

W środowisku agresywnym (woda gruntowa o podwyższonym siarczanowym, bliskość gruntu z resztkami organicznymi) stal Q335 wymaga powłoki epoksydowej lub cynkowej ogniowej. Sam gatunek Q335 nie ma podwyższonej odporności na korozję w stosunku do zwykłej stali B500SP.

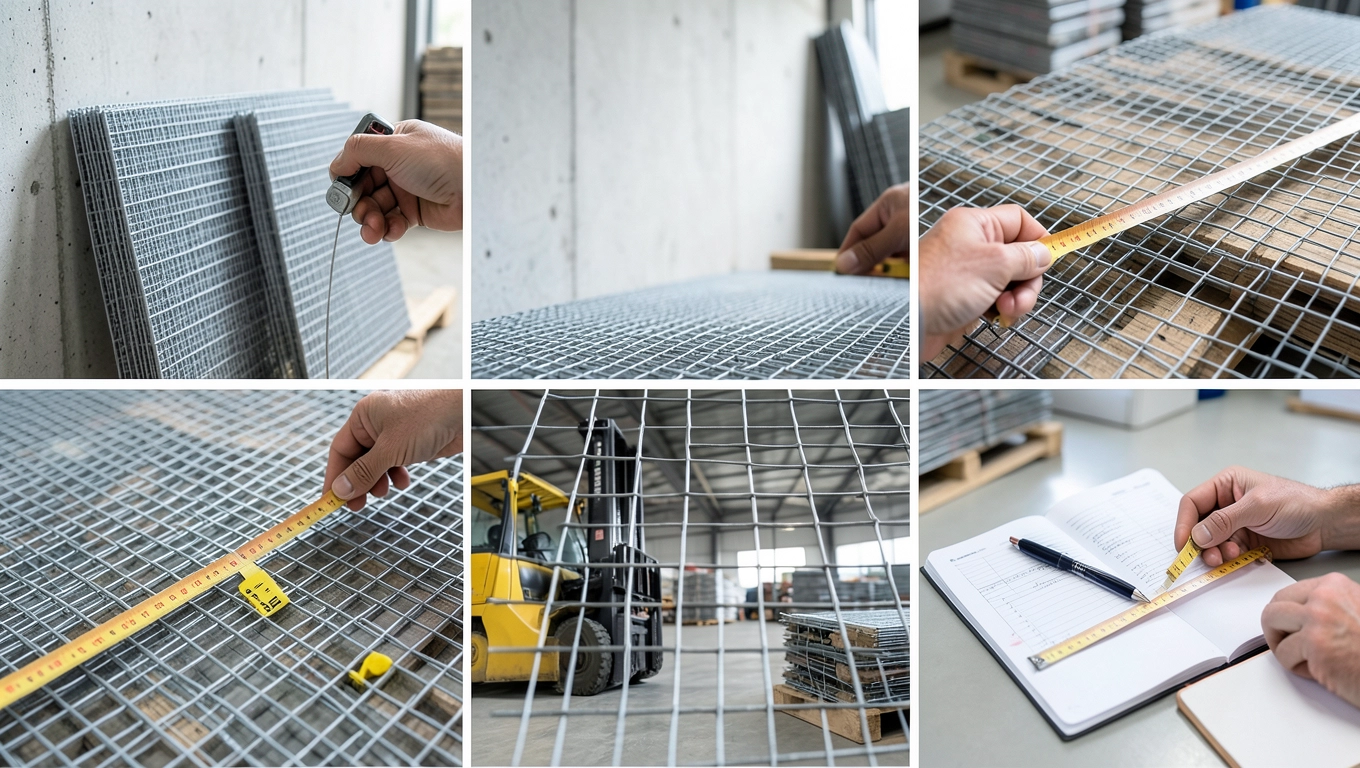

Ile siatki zamówić kalkulator zużycia i waga arkusza 5000x2150 mm

Zamawianie siatki „na oko" to najczęstsza przyczyna przestojów na budowie i kosztownych dostaw uzupełniających. Waga arkusza (10,6 kg) oraz jego powierzchnia (10,75 m²) pozwalają precyzyjnie policzyć zapotrzebowanie jeszcze przed złożeniem zamówienia.

Kalkulator zużycia krok po kroku

1. Zmierz pole płyty fundamentowej w metrach kwadratowych (długość × szerokość).
2. Dodaj 8% zapasu na zakładki i docinki (przy regularnym rzucie 5%, przy nieregularnym 10-12%).
3. Podziel przez 10,75 m², otrzymasz liczbę arkuszy.
4. Pomnóż przez 10,6 kg, otrzymasz łączną masę zbrojenia.
5. Sprawdź, czy dostępny transport udźwignie zamówienie (paleta 50 szt. waży ok. 530 kg).

Przykład obliczeniowy

Dla płyty 10 m × 8 m (80 m²): 80 m² × 1,08 (zapas) = 86,4 m². 86,4 ÷ 10,75 = 8,04 arkusza, czyli w praktyce 9 sztuk. Łączna masa: 9 × 10,6 kg = 95,4 kg. Zużycie stali na 1 m² płyty wyniesie 1,19 kg, co mieści się w normie 80-120 kg/m² dla lekkich konstrukcji fundamentowych.

Tabela pomocnicza średnica, oczko, zastosowanie

Checklist przed zakupem

• Sprawdź projekt konstrukcyjny: średnicę, oczko i klasę stali narzuca projektant.
• Zmierz powierzchnię płyty i dodaj zapas na zakładki (minimum 8%).
• Zweryfikuj dostępność transportu i możliwość rozładunku HDS.
• Upewnij się, że magazyn pomieści zamówienie (sucho, na paletach).
• Sprawdź klasę betonu (C16/20, C20/25, C25/30), bo wpływa na dobór otuliny.

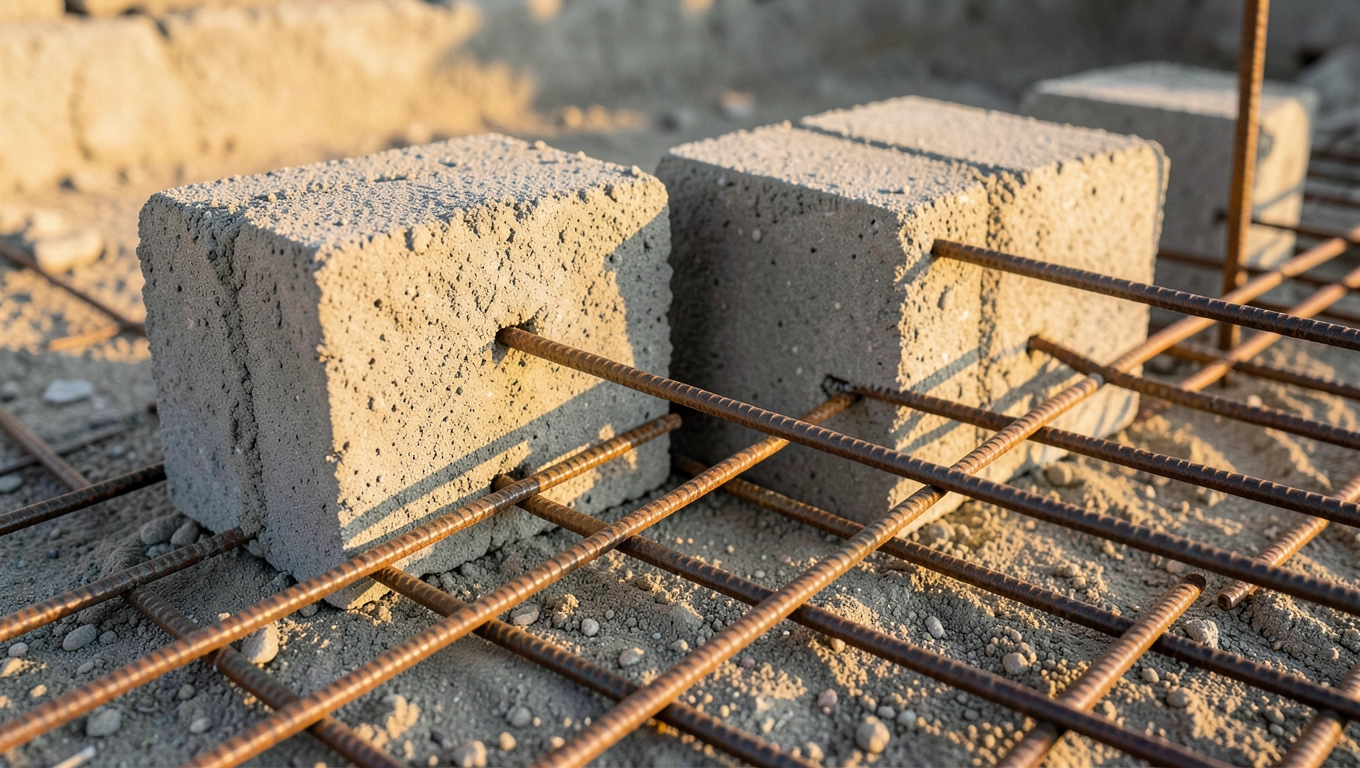

Klasa betonu a dobór siatki co musi wiedzieć wykonawca

Klasa betonu determinuje wytrzymałość płyty na ściskanie oraz współpracę zbrojenia z matrycą cementową. Siatka 8 mm Q335 współpracuje poprawnie z każdą klasą od C16/20 w górę, jednak warto rozumieć, dlaczego projektanci wybierają konkretne wartości.

C16/20 fundamenty budynków mieszkalnych

Beton C16/20 (dawniej B20) ma wytrzymałość 20 MPa na ściskanie. To standard dla ław i płyt fundamentowych domów jednorodzinnych. Siatka 8 mm z tym betonem przenosi naprężenia rozciągające rzędu 200-250 MPa, co daje współczynnik bezpieczeństwa powyżej 1,3.

C20/25 i C25/30 obiekty o podwyższonych wymaganiach

Klasy C20/25 oraz C25/30 stosuje się w fundamentach pod piwnice z izolacją przeciwwodną, w strefach narażonych na mróz oraz pod podłogi na gruncie z ogrzewaniem podłogowym. Wyższa klasa betonu oznacza mniejsze skurcze hydratacyjne, więc ryzyko zarysowania siatki maleje.

Montaż krok po kroku instrukcja dla ekipy

Poprawny montaż siatki do płyty fundamentowej przebiega w siedmiu etapach. Każdy z nich wpływa na końcową nośność i trwałość konstrukcji.

1. Przygotowanie podłoża: wykop, podsypka żwirowa, zagęszczenie Is ≥ 0,97.
2. Ułożenie izolacji przeciwwilgociowej: folia PE 0,3 mm lub membrana bitumiczna.
3. Rozmieszczenie dystansów dolnych: co 50-60 cm w obu kierunkach.
4. Rozłożenie pierwszej warstwy siatki z zakładem 20-35 cm.
5. Połączenie arkuszy drutem wiązałkowym co 30-40 cm.
6. Ułożenie dystansów górnych i drugiej warstwy siatki.
7. Wylanie betonu z wibrowaniem wgłębnym (buławą).

Przed wylaniem betonu warto wykonać dokumentację fotograficzną zbrojenia. Inspektor nadzoru inwestorskiego wymaga tego przed zalaniem, a w razie późniejszych roszczeń masz dowód poprawności wykonania.

Cięcie, magazynowanie i ochrona siatki na budowie

Siatka zgrzewana twardnieje w strefie cięcia, dlatego standardowe nożyce do stali działają tu lepiej niż szlifierka kątowa. Tarcza ścierna generuje bowiem ciepło, które zmienia strukturę stali w odległości kilku milimetrów od krawędzi i obniża jej wytrzymałość.

Nożyce ręczne dźwigniowe lub hydrauliczne pozwalają ciąć drut 8 mm bez iskrzenia i nagrzewania. Przy większych zamówieniach na placu budowy pojawiają się też nożyce akumulatorowe, które przyspieszają pracę ekipy.

Magazynowanie

Siatki składuje się na paletach lub podkładach drewnianych, pod dachem lub pod plandeką. Nawet krótkie składowanie na otwartym terenie w czasie deszczu powoduje rdzę nalotową, która obniża przyczepność do betonu. W skrajnych przypadkach korozja punktowa wżerowa „zjada" żebra drutu, zmniejszając zakotwienie w betonie o 20-30%.

Arkusze układa się poziomo, nie na sztorc. Drut 8 mm pod wpływem grawitacji odkształca się trwale już przy pochyleniu powyżej 15°, co utrudnia późniejszy montaż.

FAQ krótkie odpowiedzi na pytania, które padają najczęściej

Jaką zakładkę robić między arkuszami? Minimum 20 cm w obu kierunkach dla płyt mieszkalnych, 30-35 cm przy obciążeniach przemysłowych. Zakładka nigdy nie powinna być mniejsza niż jedno pełne oczko (15 cm dla siatki 150x150 mm).

Czy siatkę 8 mm można ciąć szlifierką? Technicznie tak, ale nie jest to zalecane. Ciepło tarczy zmienia strukturę stali w strefie cięcia i obniża jej wytrzymałość o 10-15%. Bezpieczniejsze są nożyce dźwigniowe lub hydrauliczne.

Ile arkuszy mieści się na palecie? Standardowo 50 sztuk, czyli 537,5 m² i 530 kg masy. Paleta wymaga wózka widłowego lub dźwigu do rozładunku.

Jaka jest różnica między Q335 a B500SP? Minimalna. Q335 to chiński odpowiednik europejskiego gatunku B500SP, oba spełniają wymagania normy PN-EN 10025 dla stali zbrojeniowej o granicy plastyczności 335-500 MPa.

Czy siatkę trzeba łączyć spawem? Nie. Łączenie drutem wiązałkowym jest zalecane, ponieważ spawanie osłabia stal w strefie wpływu ciepła i narusza ewentualną powłokę antykorozyjną.

Koszt siatki w kontekście całego fundamentu

Cena siatki zbrojeniowej to 5-8% kosztu całej płyty fundamentowej. Dla budynku o obrysie 10 × 10 m płyta 25 cm grubości kosztuje orientacyjnie 35 000-45 000 zł (beton + robocizna + zbrojenie + izolacja), z czego na samą siatkę przypada 2 500-3 500 zł. Oszczędzanie na zbrojeniu poprzez wybór cieńszego drutu rzadko się opłaca, bo różnica w cenie (np. 6 mm zamiast 8 mm) wynosi 20-25%, a spadek nośności 35-40%.

Dane, normy i źródła

Parametry techniczne gatunku stali Q335: specyfikacja producenta, norma PN-EN 10025 (Wyroby walcowane na gorąco ze stali konstrukcyjnych).

Wymiar siatki, masa arkusza, gatunek stali: dane katalogowe producenta wyrobu hutniczego oraz kart produktowych dystrybutorów stali zbrojeniowej.

Wymagania dotyczące zakładek, otuliny i klasy betonu: norma PN-B-03264 (Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie), Eurocode 2 (PN-EN 1992-1-1), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).

Zużycie stali na płyty fundamentowe (80-120 kg/m²): dane projektowe z praktyki konstrukcyjnej dla budynków mieszkalnych i lekkich obiektów, zgodne z wytycznymi Eurokodu 2.

Wskaźnik zagęszczenia podsypki Is ≥ 0,97: norma PN-S-02205 (Drogi samochodowe. Roboty ziemne. Wymagania i badania).

Ceny orientacyjne i dostępność: bieżące dane rynkowe z platform sprzedaży stali zbrojeniowej w Polsce (hurtownie budowlane, dystrybutorzy wyrobów hutniczych).

Źródła internetowe: Polski Komitet Normalizacyjny (www.pkn.pl), portal Prawa Budowlanego i norm (www.isap.sejm.gov.pl), normy europejskie (www.en-standard.eu).

Skontaktuj się z działem technicznym, by potwierdzić dostępność siatki 8 mm Q335 5000x2150 mm w Twojej lokalizacji i wycenić transport pod wskazany adres budowy.
