Siatka na płytę fundamentową: jaki pręt wytrzyma 50 lat?

Siatka na płytę fundamentową: parametry, montaż i realne koszty, które decydują o trwałości domu

Siedemdziesiąt procent awarii fundamentów w domach jednorodzinnych wynika z błędów w zbrojeniu, nie z samego betonu. Płyta fundamentowa przenosi obciążenia rzędu kilkudziesięciu ton, a bez odpowiedniej siatki na płytę fundamentową beton zaczyna pękać już po pierwszej zimie. Wymiana źle zbrojonej płyty to koszt od 8 do 12 tys. zł za metr kwadratowy, łącznie z rozbiórką i ponownym wykopem. Poniżej konkretne parametry techniczne, krok po kroku procedura montażu i lista siedmiu błędów, które kosztują inwestorów dziesiątki tysięcy złotych.

• Siatka na płytę fundamentową: parametry, montaż i realne koszty, które decydują o trwałości domu
• Parametry techniczne: średnica, oczka i klasa stali
• Jedna warstwa czy dwie? Kiedy siatka wystarczy, a kiedy trzeba podwoić
• Montaż siatki zbrojeniowej krok po kroku
• 7 błędów w zbrojeniu płyty, które kosztują tysiące złotych
• Koszt siatki zbrojeniowej i normy, które musisz znać

Parametry techniczne: średnica, oczka i klasa stali

Średnica prętów to pierwszy parametr, który decyduje o nośności. Pręty 8 mm sprawdzają się w domach jednorodzinnych lekkiej konstrukcji (parterowe, bez piwnicy, ściany z betonu komórkowego). Pręty 10 mm idą do piwnic, domów z poddaszem użytkowym i garażem w bryle budynku. Pręty 12 mm stosuje się w garażach wielostanowiskowych, halach i budynkach wielokondygnacyjnych, gdzie obciążenie punktowe słupów przekracza 200 kN.

Oczka siatki wpływają na rozkład naprężeń w betonie. Oczka 15×15 cm dają lepszą kontrolę zarysowania w strefach koncentracji naprężeń (pod ścianami, słupami), ale zużywają więcej stali. Oczka 20×20 cm to standard ekonomiczny dla typowych domów jednorodzinnych, pozwalający obniżyć masę stali o około 30% przy zachowaniu nośności na poziomie projektowym.

Klasa stali to wymóg normy PN-EN 10080. W Polsce obowiązuje B500SP (dawniej oznaczana A-IIIN), stal spajalna o granicy plastyczności 500 MPa. Stal gorszej klasy (A-0, A-I) nie spełnia współczesnych wymogów i nie powinna trafiać do płyty fundamentowej, bo jej wydłużenie przy zerwaniu jest trzykrotnie niższe, co oznacza kruche pękanie bez ostrzeżenia.

Otulina betonowa: dystans, który ratuje konstrukcję

Minimalna otulina od spodu płyty to 5 cm, od góry 3 cm. Te wartości wynikają bezpośrednio z agresywności środowiska gruntowego i ochrony stali przed korozją. Przy otulinie mniejszej niż 4 cm od spodu stal zaczyna korodować po 15-20 latach, a rdza zwiększa objętość stali, co rozpycha otaczający beton i tworzy charakterystyczne odpryski.

Jedna warstwa czy dwie? Kiedy siatka wystarczy, a kiedy trzeba podwoić

Jedna warstwa siatki zbrojeniowej wystarcza w domach jednorodzinnych o zwartej bryle, parterowych lub z użytkowym poddaszem, posadowionych na gruntach nośnych (piaski, żwiry, gliny średnie). Warunkiem jest brak piwnicy i obciążenie użytkowe do 2,5 kN/m². Taka płyta ma zwykle grubość 25-30 cm i masę stali rzędu 80-120 kg na metr kwadratowy.

Dwie warstwy siatki wchodzą do gry, gdy grunty są słabe (plastyczne glasty, namuły, torfy), a pod budynkiem występują nierównomierne osiadania. Podwójne zbrojenie stosuje się też w halach, garażach wielostanowiskowych i budynkach wielokondygnacyjnych, gdzie obciążenia punktowe przekraczają 100 kN na słup. Płyta w takich przypadkach osiąga grubość 35-50 cm, a masa stali rośnie do 150-250 kg/m².

Dystanse pionowe między warstwami to element, którego pominięcie niweczy sens podwójnego zbrojenia. Dystanse grzybkowe (plastikowe) sprawdzają się przy obciążeniach do 100 kg na dystans, dystanse szynowe (metalowe profile) wytrzymują 200-300 kg i idą pod ciężkie konstrukcje. Minimalny rozstaw to 50 cm w jednym i drugim kierunku, czyli 4 sztuki na metr kwadratowy.

Ostrzeżenie: brak dystansów to brak współpracy z betonem

Siatka położona bezpośrednio na izolacji przeciwwilgociowej nie spełnia swojej roli. Beton nie jest w stanie przenieść sił rozciągających bez kontaktu ze stalą w strefie rozciąganej. Taka płyta pęka przy pierwszym sezonie mrozów, bo zbrojenie "pływa" w powietrzu zamiast współpracować z matrycą cementową.

Montaż siatki zbrojeniowej krok po kroku

Krok 1: Przygotowanie podłoża. Wykop na głębokość projektowaną (zwykle 100-140 cm poniżej poziomu terenu) z dnem zagęszczonym do wskaźnika Is ≥ 0,97 Proctora. Na gruncie rodzimym nie może stać woda, a luźne frakcje trzeba usunąć. Podsypka piaskowa lub żwirowa (10-15 cm) idzie na sam dół i stanowi warstwę drenażową oraz poziomującą.

Krok 2: XPS i folia PE. Płyty polistyrenu ekstrudowanego o grubości 10-15 cm (w zależności od strefy klimatycznej) układa się na zagęszczonej podsypce. Na XPS kładzie się folię polietylenową o grubości minimum 0,3 mm, z wywinięciem na ściany boczne do wysokości górnej krawędzi płyty. Folia chroni beton przed wilgocią gruntową, a jednocześnie chroni XPS przed kontaktem z mleczkiem cementowym.

Krok 3: Dystanse pod dolną siatkę. Dystanse plastikowe lub betonowe o wysokości równej wymaganej otulinie (minimum 5 cm od spodu) ustawia się w rozstawie 50×50 cm. Na każdy metr kwadratowy przypada 4 sztuki dystansów, a na płytę 100 m² potrzeba ich około 400. Dystans samopoziomujący (z szeroką stopą) zapobiega przebijaniu folii ostrymi krawędziami.

Krok 4: Dolna warstwa siatki z zakładem. Siatki układa się z zakładem minimum 30 cm w obu kierunkach. W strefach koncentracji naprężeń (pod ścianami nośnymi, słupami) zakład rośnie do 50 cm. Drut wiązałkowy o średnicy 1,2 mm łączy sąsiednie arkusze co 30-40 cm, co zapobiega rozchodzeniu się zakładów podczas wylewania betonu.

Krok 5: Dystanse pionowe i górna warstwa. Po ułożeniu dolnej siatki ustawia się dystanse pionowe (grzybkowe lub szynowe), a na nich układa górną warstwę. W jednowarstwowej płycie górna warstwa to siatka przeciwskurczowa o oczkach 15×15 cm i prętach 6-8 mm, położona w górnej trzeciej części grubości płyty.

Krok 6: Kotwy przy krawędziach. Przy krawędziach płyty i pod ścianami nośnymi montuje się kotwy w kształcie litery L (strzemiona) w rozstawie co 20-25 cm. Kotwy zapobiegają odspajaniu się krawędzi płyty od reszty konstrukcji i rozkładają naprężenia termiczne na większą powierzchnię. Bez kotew krawędź płyty fundamentowej pracuje jak zawias, a w narożnikach pojawiają się rysy ukośne o szerokości przekraczającej 0,3 mm.

Checklista montażowa do wydruku

• Wykop na projektowaną głębokość, dno zagęszczone do Is ≥ 0,97
• Podsypka piaskowa lub żwirowa 10-15 cm, zagęszczona warstwami
• XPS 10-15 cm, układany na styk, bez szczelin
• Folia PE 0,3 mm z wywinięciem na ściany boczne
• Dystanse dolne w siatce 50×50 cm (4 szt./m²)
• Dolna warstwa siatki, zakłady minimum 30 cm
• Drut wiązałkowy co 30-40 cm na zakładach
• Dystanse pionowe 4 szt./m² (przy podwójnej warstwie)
• Górna warstwa siatki lub siatka przeciwskurczowa
• Kotwy L przy krawędziach co 20-25 cm
• Kontrola otuliny: 5 cm od spodu, 3 cm od góry
• Odbiór zbrojenia przez kierownika budowy przed betonowaniem

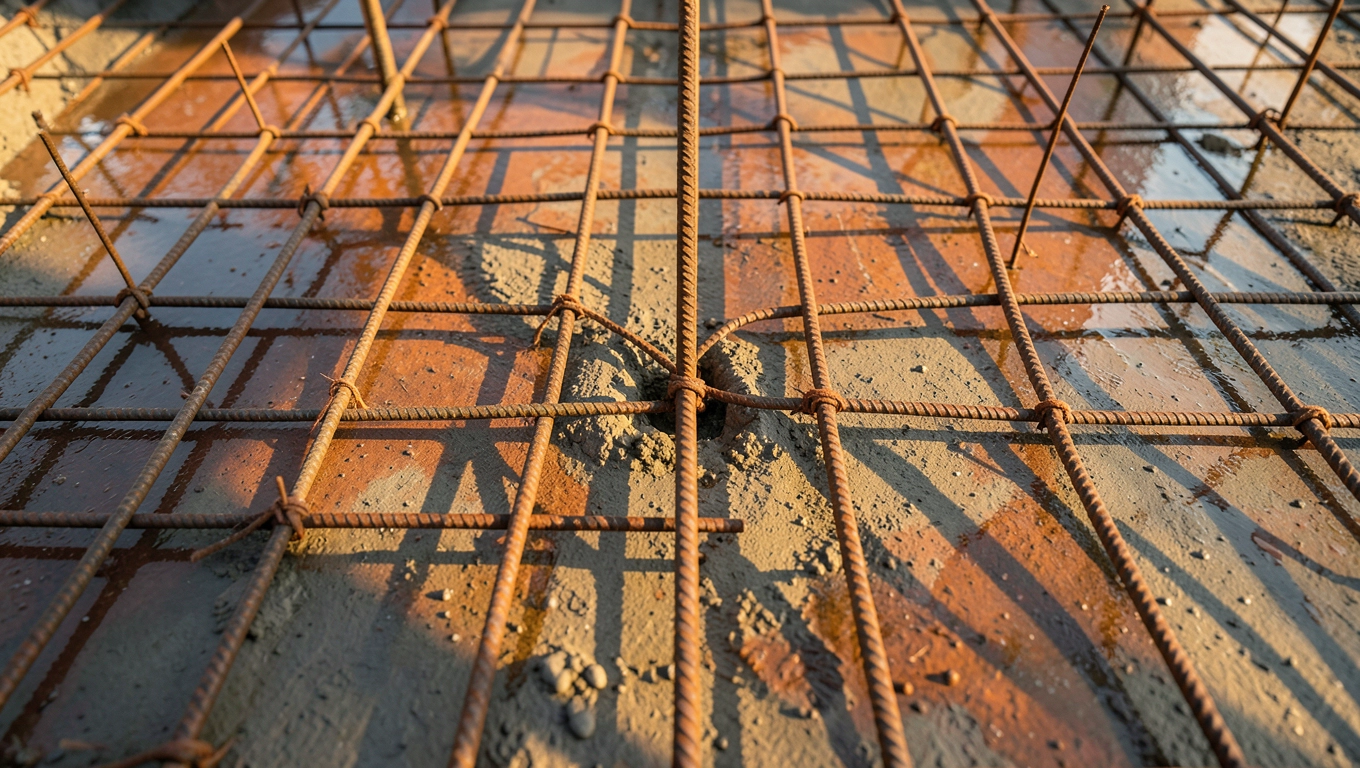

7 błędów w zbrojeniu płyty, które kosztują tysiące złotych

1. Brak zakładów lub zakłady poniżej 20 cm. Bez zachowania ciągłości zbrojenia w strefach rozciąganych płyta pracuje jak seria niezależnych elementów. Rysa pojawia się dokładnie w miejscu styku arkuszy, a woda gruntowa przenika przez szczelinę do wnętrza betonu. Naprawa polega na iniekcji ciśnieniowej rys żywicą poliuretanową, koszt 800-1500 zł za metr bieżący rysy.

2. Siatka leżąca na izolacji bez dystansów. Brak dystansów to brak otuliny od spodu. Stal wystaje poniżej poziomu izolacji przeciwwilgociowej, koroduje w kontakcie z wilgocią gruntową, a po 10-15 latach odpryskuje razem z otaczającym betonem. Koszt naprawy: skucie wadliwej płyty i wykonanie nowej to 8-12 tys. zł/m².

3. Otulina poniżej 4 cm od spodu. Zbyt cienka warstwa betonu nie chroni stali przed agresją chemiczną gruntów. Chlorki i siarczany przenikają przez beton szybciej, niż zakłada norma PN-EN 1992, a korozja zaczyna się już w drugim sezonie eksploatacji. Objawem są rdzawoczerwne zacieki na spodzie płyty widoczne w piwnicy.

4. Brak kotew przy krawędziach. Płyta bez kotew pracuje jak monolit bez zbrojenia brzegowego. Narożniki pękają pod wpływem skurczu termicznego i obciążeń mrozowych, a rysy osiągają szerokość 0,5-1,0 mm. Naprawa wymaga nacincia rowków i wklejenia prętów kompozytowych, koszt 500-900 zł za metr bieżący.

5. Łączenie prętów spawaniem zamiast wiązania drutem. Spawanie w warunkach budowy obniża wytrzymałość stali B500SP w strefie spoiny o 15-20%. Poza tym spawy nie są kontrolowane radiologicznie, a ich jakość bywa fatalna. Prawidłowe łączenie to wiązanie drutem miękkim (1,2 mm) lub łączniki mechaniczne z atestem.

6. Pominięcie projektu zbrojeniowego. Bez projektu wykonawczego zbrojenia ekipa improwizuje, a każdy dom ma inną geometrię i inne obciążenia. Kierownik budowy nie ma podstaw do odbioru zbrojenia, a inwestor nie może dochodzić roszczeń od wykonawcy. Koszt projektu to 1500-3000 zł, a brak projektu to ryzyko dziesiątków tysięcy złotych strat.

7. Brak odbioru przed betonowaniem. Wpisanie zbrojenia do dziennika budowy i podpisanie odbioru przez kierownika budowy to formalność, która przesądza o jakości. Bez odbioru nie wiadomo, czy otulina jest zachowana, czy kotwy są na miejscu, czy zakłady spełniają wymogi normy. Betonowanie bez odbioru to zgoda na fuszerkę.

Koszt siatki zbrojeniowej i normy, które musisz znać

Cena samego materiału waha się od 45 do 80 zł/m² dla siatki z prętów 8 mm w oczkach 20×20 cm. Siatka z prętów 10 mm to koszt 60-110 zł/m², a z prętów 12 mm osiąga 90-150 zł/m². Na cenę wpływa średnica prętów, wielkość oczka, region Polski (województwa zachodnie droższe o 10-15%) oraz sezon (wiosna droższa, jesień tańsza).

Robocizna zbrojarza to dodatkowe 20-40 zł/m² za siatki prefabrykowane i 40-80 zł/m² za pręty pojedyncze. Koszt dystansów (4-6 szt./m²) to 1-3 zł za sztukę, łącznie 8-18 zł/m². W sumie za kompletne zbrojenie płyty 100 m² inwestor płaci 8-15 tys. zł za materiał i 4-8 tys. zł za robociznę.

Normy i dokumentacja

Projektowanie zbrojenia opiera się na Eurokodzie 2 (PN-EN 1992), który określa minimalne otuliny, dopuszczalne średnice prętów i klasy stali. Wymagania materiałowe dla stali zbrojeniowej zawiera PN-EN 10080. W Polsce obowiązuje klasa B500SP (gatunek spajalny o Re ≥ 500 MPa i Agt ≥ 5%).

Dokumentacja wymagana przy odbiorze zbrojenia obejmuje projekt wykonawczy zbrojenia (sporządzony przez uprawnionego projektanta), atesty i certyfikaty stali (CE, deklaracja właściwości użytkowych), wpis w dzienniku budowy z podpisem kierownika budowy potwierdzającym odbiór. Bez tych dokumentów kierownik budowy nie ma prawa dopuścić do betonowania, a nadzór budowlany może wstrzymać prace.

8 pytań do wykonawcy przed podpisaniem umowy

• Czy sporządzasz projekt wykonawczy zbrojenia, czy korzystasz z gotowego?
• Jaką klasę stali oferujesz (B500SP z atestem)?
• Jakie średnice prętów idą do mojej płyty i dlaczego?
• Jakie dystanse stosujesz i w jakim rozstawie?
• Jak duże zakłady robisz między arkuszami siatki?
• Czy montujesz kotwy przy krawędziach i w jakim rozstawie?
• Kto odbiera zbrojenie przed betonowaniem (kierownik budowy)?
• Jaką gwarancję dajesz na zbrojenie i w jakiej formie (pisemna)?

Ostrzeżenie o kosztach fuszerki

Wymiana pękniętej płyty fundamentowej to 8-12 tys. zł za metr kwadratowy samej robocizny i materiału, bez kosztów rozbiórki i ponownego wykopu. Iniekcja rys żywicą to 800-1500 zł za metr bieżący, a skucie wadliwej płyty i wykonanie nowej to strata, której można uniknąć za 2-3 tys. zł, czyli różnicę między poprawnym a fuszerowanym zbrojeniem.

Dobór siatki zbrojeniowej do płyty fundamentowej zaczyna się od projektu, a kończy na odbiorze przed betonowaniem. Pomiędzy tymi punktami jest sześć kroków montażu, każdy z konkretnymi wymiarami i tolerancjami. Siatka zbrojeniowa to szkielet, który ma wytrzymać 50+ lat obciążeń, mrozów i wilgoci, dlatego oszczędność na zbrojeniu zawsze obraca się przeciwko inwestorowi. Ściągnięcie pełnego projektu zbrojeniowego dla domu jednorodzinnego to wydatek 1500-3000 zł, a jego brak to ryzyko dziesiątków tysięcy złotych strat w perspektywie 20-30 lat eksploatacji.

Źródła danych i normy: PN-EN 1992-1-1 (Eurokod 2), PN-EN 10080 (stal zbrojeniowa), PN-EN 13670 (wykonanie konstrukcji betonowych), Prawo Budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), serwis ITB (Instytut Techniki Budowlanej), publikacje Polskiego Związku Inżynierów i Techników Budownictwa. Orientacyjne ceny materiałów na podstawie ogólnopolskich cenników dystrybutorów stali zbrojeniowej w roku 2024-2025.
