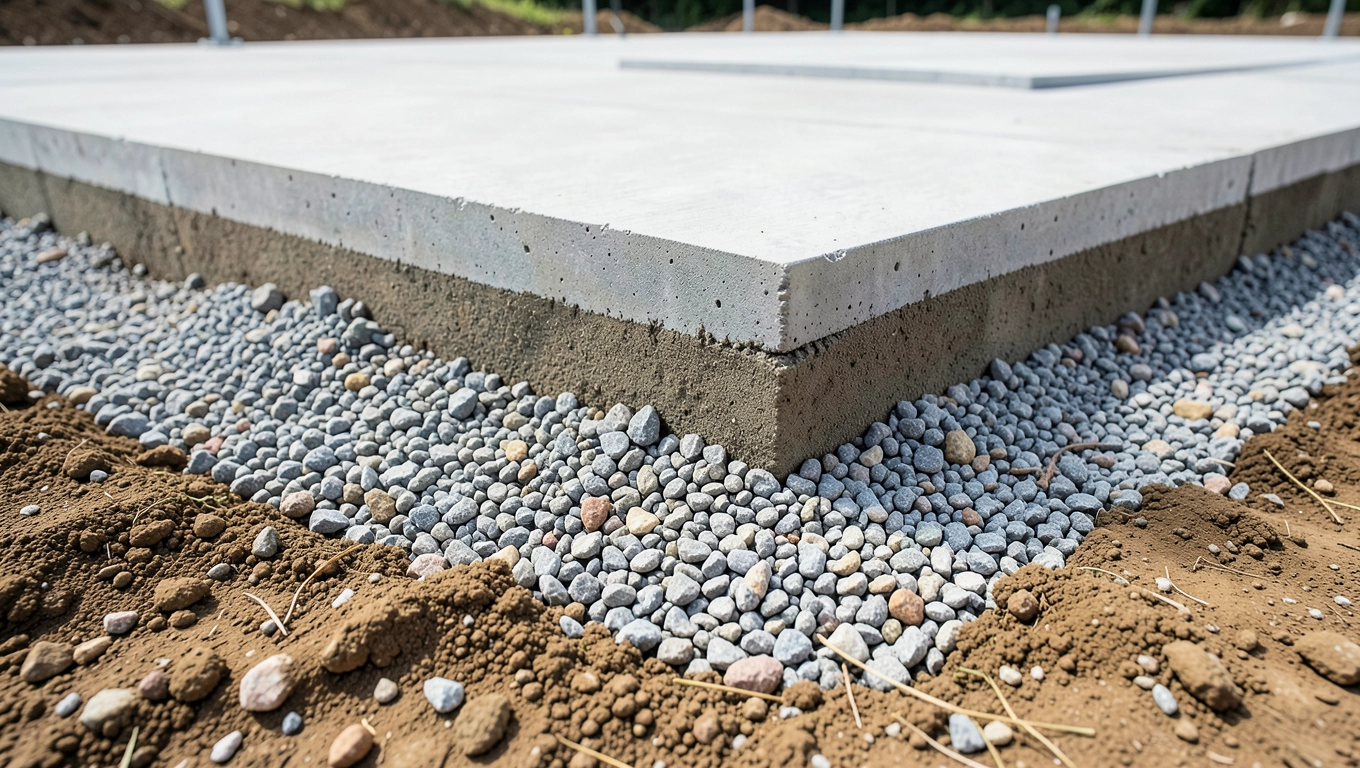

Jaki Tłuczeń pod Płytę Fundamentową? Poradnik Budowlany 2025

Nowoczesne budownictwo ceni sobie rozwiązania, które są jednocześnie efektywne i trwałe. Płyta fundamentowa wpisuje się w ten trend, ale jej powodzenie w dużej mierze zależy od jakości przygotowania podłoża. Kluczowym elementem tego procesu, często niedocenianym, jest odpowiednia warstwa kruszywa – tłuczeń pod płytę fundamentową. Warstwa ta nie jest zwykłym wypełnieniem; to strategiczna część fundamentu, której rola w zapewnieniu stabilności podbudowy i długowieczności konstrukcji jest nie do przecenienia.

Analizując dostępne dane i studia przypadków dotyczące różnych technik budowy fundamentów płytowych, można wyciągnąć jednoznaczne wnioski co do znaczenia podbudowy z kruszywa. Porównując różne podejścia – od tradycyjnego ławowego po płytowe na słabym gruncie – widać wyraźnie, że odpowiednia warstwa kruszywa odgrywa decydującą rolę. Poniższa tabela zestawia typowe parametry i przewidywane skutki dla fundamentów płytowych w zależności od jakości podbudowy.

Jak widać na podstawie tych analiz, pozorna oszczędność na etapie przygotowania podbudowy z odpowiedniego kruszywa, takiego jak tłuczeń, prowadzi niemal zawsze do znacznie wyższych kosztów w przyszłości. Problemy z osiadaniem, wilgocią czy mrozem potrafią zrujnować budynek i doprowadzić do sytuacji, w której koszt napraw przekracza wielokrotnie początkowe wydatki na prawidłowe wykonanie podłoża. To inwestycja, która procentuje przez dziesiątki lat, gwarantując spokój i bezpieczeństwo mieszkańcom oraz wartość nieruchomości.

Wybór Odpowiedniego Tłucznia: Frakcja i Właściwości Kruszywa

Fundament to serce budynku, a jego siła i stabilność zależą wprost od materiału, na którym spoczywa. Wybór odpowiedniego kruszywa pod płytę fundamentową to decyzja fundamentalna, ważąca na dekady. Nie chodzi o to, aby po prostu "coś sypnąć" pod spód; liczy się precyzyjnie dobrany materiał o ściśle określonych właściwościach.

Często spotykamy się z przekonaniem, że każdy gruby kamień się nada. To poważny błąd myślowy, który może mieć katastrofalne skutki. Jakość podbudowy zależy od kilku kluczowych parametrów kruszywa, a frakcja, czyli rozmiar ziaren, jest jednym z najważniejszych. Dla większości zastosowań jako podbudowa pod płytę fundamentową, specyfikacje techniczne wskazują na kruszywo łamanego o frakcji od 16 mm do 31,5 mm.

Dlaczego właśnie ten rozmiar? Ziarenka o tej frakcji są wystarczająco duże, aby utworzyć strukturę o znaczących pustych przestrzeniach. Te przestrzenie są kluczowe dla funkcji drenażowej warstwy, pozwalając wodzie swobodnie przesiąkać i odpływać. Jednocześnie, gdy kruszywo łamane o tej frakcji jest odpowiednio zagęszczone, ostre, kanciaste krawędzie ziaren klinują się ze sobą, tworząc niezwykle stabilną i sztywną warstwę, zdolną do przenoszenia znacznych obciążeń bez deformacji.

Warto wspomnieć o innych rodzajach kruszyw. Chociaż w danych wejściowych pojawia się wzmianka o tłuczniu w kontekście drobnych frakcji używanych do wypełnienia, standardowo pod pojęciem tłucznia pod płytę fundamentową w kontekście nośnej, drenażowej warstwy, rozumie się właśnie kruszywo łamane o wspomnianej wyżej frakcji 16-31,5 mm lub zbliżonej, zgodnej z projektem. Piasek zagęszczany może być stosowany jako warstwa wyrównująca pod styropian XPS, ale nie stanowi głównej warstwy nośno-drenażowej w rozumieniu tłucznia.

Oprócz frakcji, niezwykle istotna jest nośność kruszywa. Choć kruszywo samo w sobie ma wysoką wytrzymałość na ściskanie, jego rzeczywista nośność w warstwie zależy od frakcji, kształtu ziaren (kątowe są lepsze od zaokrąglonych) i, co najważniejsze, stopnia zagęszczenia. Materiał niskiej jakości, zanieczyszczony gliną lub pyłami, nigdy nie osiągnie wymaganego stopnia zagęszczenia i będzie stanowił słaby punkt fundamentu.

Mrozoodporność to kolejna kluczowa właściwość. W regionach narażonych na cykle zamarzania i rozmarzania gruntu, woda obecna w porach kruszywa może zamarzać i zwiększać objętość, prowadząc do tzw. wysadzin mrozowych. Warstwa kruszywa o odpowiedniej frakcji i strukturze zapobiega akumulacji wody, a nawet jeśli pewna jej ilość się dostanie, duża przestrzeń porowa pozwala na ekspansję lodu bez niszczenia warstwy. Wybierając kruszywo, zawsze upewnij się, że posiada deklarację właściwości użytkowych lub atest potwierdzający jego parametry, w tym mrozoodporność i brak szkodliwych zanieczyszczeń organicznych czy ilastych.

Ilość potrzebnego kruszywa jest znacząca i zależy od powierzchni płyty oraz wymaganej grubości warstwy. Typowa grubość podbudowy z tłucznia pod płytę fundamentową wynosi od 20 cm do 30 cm w stanie zagęszczonym dla budownictwa jednorodzinnego, choć dla większych obciążeń lub słabszych gruntów może być większa, sięgając nawet 50-60 cm. Dla przykładu, pod płytę o powierzchni 100 m² i wymaganej grubości 25 cm warstwy zagęszczonej, potrzebne będzie około 25 m³ zagęszczonego materiału. Pamiętajmy jednak, że materiał dostarczany jest luzem i ulega zagęszczeniu, dlatego zamawiając, musimy uwzględnić współczynnik nasypowy. Typowy współczynnik przeliczeniowy z objętości zagęszczonej na objętość luzem dla kruszywa łamanego to około 1,15 do 1,25. Czyli dla naszych 25 m³ zagęszczonej warstwy, będziemy potrzebować około 28,75 do 31,25 m³ kruszywa w stanie sypkim. W przeliczeniu na wagę, przyjmując gęstość nasypową luzem rzędu 1,6-1,8 t/m³, potrzebujemy około 46 do 56 ton materiału.

Koszty? Różnią się w zależności od lokalizacji, dostępności kamieniołomu i rodzaju kruszywa. Kruszywo łamane o atestowanych parametrach będzie droższe niż np. żwir rzeczny czy "odsiewka". Z naszych obserwacji wynika, że cena za tonę kruszywa o frakcji 16-31,5 mm może wahać się od 50 do 150 PLN netto plus transport. Koszt transportu, często wyższy niż sam koszt materiału na krótkich dystansach, również jest istotnym czynnikiem. Stąd strategiczne położenie kamieniołomu czy składu kruszyw może mieć znaczący wpływ na budżet. Zawsze porównuj oferty z kilku źródeł i proś o wycenę z transportem na plac budowy.

Warto pamiętać, że dobry materiał to połowa sukcesu. Nawet najlepszy tłuczeń, jeśli nie zostanie poprawnie wbudowany, nie spełni swojej roli. Zatem wybierając dostawcę i materiał, zwracajmy uwagę nie tylko na cenę, ale przede wszystkim na deklarowane parametry techniczne i czystość materiału. Kruszywo nie może zawierać nadmiernej ilości miału, gliny czy organicznych zanieczyszczeń, które upośledziłyby drenaż i uniemożliwiłyby prawidłowe zagęszczenie.

Historia zna przypadki, gdzie fundamenty ulegały awariom właśnie przez pozornie "drobnostkę" – niewłaściwy dobór kruszywa. Na przykład, zastosowanie okrągłego żwiru o zbyt jednorodnej frakcji lub materiału zanieczyszczonego pyłami. Taki materiał nie klinuje się prawidłowo i pod obciążeniem ulega przesunięciom i deformacjom, prowadząc do osiadania płyty. Innym błędem jest zastosowanie "gruzobetonu" nieprzeznaczonego do celów konstrukcyjnych, często niejednorodnego i zawierającego zanieczyszczenia. To jak budowanie na niestabilnej, sypkiej poduszce.

Podsumowując, wybór kruszywa pod płytę fundamentową wymaga świadomej decyzji opartej na wiedzy o jego frakcji (najczęściej 16-31,5 mm kruszywo łamane), właściwościach (nośność, mrozoodporność, czystość) i ilości. To etap, na którym nie warto szukać pozornych oszczędności, które w przyszłości mogą okazać się najdroższym błędem budowlanym. Pamiętajmy, że dobra podbudowa to solidny fundament pod cały nasz dom, gwarancja jego trwałości i bezproblemowej eksploatacji na lata.

Zagęszczenie Tłucznia: Klucz do Stabilności Płyty Fundamentowej

Posiadanie najlepszego jakościowo tłucznia o idealnie dobranej frakcji to zaledwie połowa drogi do sukcesu solidnego fundamentu. Równie, a może nawet bardziej krytycznym etapem, jest jego prawidłowe zagęszczenie. Niezagęszczona warstwa kruszywa jest jak sterta luźnych kamieni – łatwo ją przesunąć, odkształcić, nie stanowi stabilnego podparcia pod olbrzymi ciężar płyty fundamentowej i wznoszącej się na niej konstrukcji budynku.

Proces zagęszczania polega na usunięciu pustek powietrznych spomiędzy ziaren kruszywa i zbliżeniu ich do siebie. Cel jest jasny: stworzenie jednolitej, sztywnej i nierozprężającej się pod wpływem obciążeń warstwy. Stopień zagęszczenia mierzy się najczęściej w odniesieniu do maksymalnej gęstości objętościowej suchego materiału, uzyskanej w badaniu Proctora. W przypadku podbudowy z kruszywa łamanego pod płyty fundamentowe, normy i dobre praktyki budowlane wymagają osiągnięcia stopnia zagęszczenia na poziomie minimum ≥ 0,97 (97%) Standardowego Proctora.

Co to oznacza w praktyce? Oznacza to, że musimy doprowadzić warstwę kruszywa do stanu bardzo zbliżonego do maksymalnie możliwego zagęszczenia dla danego materiału. Nie jest to łatwe zadanie i wymaga odpowiedniego sprzętu oraz metodyki pracy. Kruszywo układa się warstwami, tzw. nasypami, o określonej, kontrolowanej grubości. Typowa grubość pojedynczego nasypu kruszywa łamanego pod zagęszczenie to 10-15 cm. W żadnym wypadku nie należy sypać od razu całej zaplanowanej warstwy o grubości 30 cm i próbować ją zagęścić jednorazowo. Efekt będzie daleki od zadowalającego, a dolne warstwy pozostaną luźne.

Zagęszczanie wykonuje się przy użyciu ciężkich mechanicznych urządzeń wibrujących: zagęszczarek płytowych wibracyjnych (popularnie "żab") lub walców wibracyjnych. Wybór sprzętu zależy od skali inwestycji. Na mniejszych budowach jednorodzinnych najczęściej stosuje się zagęszczarki o masie własnej od kilkuset do nawet 1000 kg i sile wymuszającej kilku czy kilkunastu kiloniutonów. Na dużych inwestycjach niezastąpione są walce wibracyjne. Ważna jest liczba przejść urządzenia wibracyjnego po danym fragmencie warstwy – zazwyczaj od 4 do 8 przejść jest koniecznych do osiągnięcia wymaganego stopnia zagęszczenia, ale dokładna liczba zależy od typu sprzętu, grubości warstwy i właściwości samego kruszywa.

Osiągnięcie wymaganego stopnia zagęszczenia musi zostać potwierdzone badaniami polowymi. Najczęściej stosuje się metodę VSS za pomocą płyty dynamicznej (Leichtes Fallgerät - LFG). Badanie to pozwala określić dynamiczny moduł odkształcenia Evd. Wymagane wartości Evd dla podbudowy z kruszywa pod płytę fundamentową zazwyczaj mieszczą się w przedziale od 30 do 50 MPa, w zależności od projektu i przyjętych norm obciążenia. Należy wykonać odpowiednią liczbę badań na losowo wybranych fragmentach całej zagęszczanej powierzchni (np. co kilkadziesiąt m² lub zgodnie z wytycznymi projektu), aby mieć pewność jednorodności zagęszczenia. To nie jest etap, na którym można oszczędzać. Kilka dodatkowych badań kosztuje ułamek tego, co naprawa pękającej płyty.

Bagatelizowanie etapu zagęszczania to proszenie się o kłopoty. Niewystarczająco zagęszczona warstwa tłucznia pod obciążeniem płyty i budynku zacznie ulegać osiadaniu. Jeśli osiadanie będzie nierównomierne – a w przypadku słabego zagęszczenia na większej powierzchni jest to niemal pewne – płyta fundamentowa zostanie poddana naprężeniom, na które nie była projektowana. Konsekwencją mogą być widoczne spękania płyty, a następnie ścian, posadzek, a nawet elementów konstrukcyjnych. Widzieliśmy przypadki, gdzie niedbale wykonane zagęszczenie prowadziło do osiadania rzędu kilku centymetrów, co wymuszało kosztowne i skomplikowane prace naprawcze, często obejmujące iniekcje pod płytę lub nawet częściowe podcinanie i podnoszenie konstrukcji.

Wymóg ≥ 0,97 Standardowego Proctora (Ids ≥ 0,97) dla kruszywa łamanego o frakcji 16-31,5 mm jest podyktowany fizyką gruntów i materiałów. Taki stopień zagęszczenia minimalizuje ryzyko dalszych odkształceń pod wpływem obciążeń statycznych i dynamicznych, a także cykli nawadniania i osuszania gruntu. To kluczowy parametr zagęszczenia, którego bezwzględne osiągnięcie jest gwarantem stabilności. Przy tej wartości wewnętrzne tarcie między ziarnami jest maksymalne, a materiał zachowuje się niemal jak ciało sztywne pod typowymi obciążeniami budowlanymi.

Doświadczenia budów uczą, że skrupulatność na tym etapie się opłaca. Kontrolowanie grubości układanych warstw, zapewnienie odpowiedniej liczby przejść zagęszczarki i obowiązkowe wykonanie badań stopnia zagęszczenia przez niezależnego geotechnika czy laboranta to standardowa procedura dla każdego, kto podchodzi do budowy poważnie. Pamiętajmy, że "oko" budowlańca, nawet najbardziej doświadczonego, nie zastąpi precyzyjnych badań aparaturowych.

W praktyce, na małej budowie jednorodzinnej, wynajęcie zagęszczarki o wadze kilkuset kilogramów to koszt rzędu 100-200 PLN netto za dzień. Koszt badań płytą dynamiczną to zwykle 200-400 PLN netto za pojedyncze badanie. Zważywszy na łączny koszt materiałów i robocizny związanej z podbudową, a przede wszystkim na konsekwencje ewentualnej awarii, są to kwoty symboliczne. Inwestycja w profesjonalne zagęszczenie i jego weryfikację to absolutne minimum, którego wymaga dobra podbudowa pod płytę fundamentową.

Historie budowlane pełne są anegdot o "fachowcach", którzy pospieszyli się z zagęszczeniem albo w ogóle go zaniedbali, bo "przecież to tylko kamienie, nie trzeba". Skutki bywają opłakane. Niezagęszczona warstwa ugina się, pęka, a wilgoć z gruntu ma ułatwiony dostęp do płyty. Zagęszczenie to nie fanaberia projektanta czy urzędnika; to fundamentalna zasada mechaniki gruntów i fundamentowania, gwarantująca trwałość i bezpieczeństwo całej konstrukcji.

Tłuczeń a Podciąganie Kapilarne Wody pod Fundamentem

Jednym z największych wrogów trwałości budynku jest wilgoć podciągana z gruntu. To cichy i podstępny proces, który może prowadzić do zawilgocenia posadzek, pojawienia się pleśni i grzybów, pogorszenia parametrów izolacyjnych przegród, a w skrajnych przypadkach nawet do uszkodzenia konstrukcji. Kluczową rolę w walce z tym zjawiskiem odgrywa odpowiednia warstwa podbudowy pod płytę fundamentową, a tłuczeń pod płytę fundamentową, ze względu na swoją strukturę, jest w tej roli niezastąpiony.

Zjawisko podciągania kapilarnego polega na zdolności wody do wznoszenia się wbrew sile grawitacji w wąskich przestrzeniach (kapilarach) między ziarnami gruntu. Im drobniejsze ziarna gruntu i im mniejsze, bardziej ciągłe pory, tym wyżej woda może się wspiąć. W gruntach spoistych, takich jak iły czy gliny, woda kapilarna może podciągać nawet na wysokość kilku metrów. W drobnych piaskach – kilkudziesięciu centymetrów. A co z kruszywem łamanym, naszym tłuczniem?

To właśnie tu tkwi geniusz zastosowania kruszywa o odpowiedniej frakcji 16-31,5 mm pod płytę fundamentową. Duże ziarna o kanciastym kształcie, ściśle klinujące się po zagęszczeniu, tworzą warstwę o bardzo dużych, nieciągłych przestrzeniach międzyziarnowych. W takich warunkach podciąganie kapilarne wody zostaje efektywnie przerwane. Siły napięcia powierzchniowego wody, które odpowiadają za jej wznoszenie się w kapilarach, są niewystarczające, aby pokonać duże pory i "przeskoczyć" z ziarnka na ziarnko. Warstwa kruszywa działa jak fizyczna bariera przerywająca słup wody.

Z tego powodu warstwa tłucznia pod płytą fundamentową pełni kluczową rolę jako warstwa drenażowa i kapilarnie przerywająca. Jej zadaniem jest nie tylko rozłożenie obciążeń na grunt nośny, ale także zapewnienie, że woda opadowa czy gruntowa znajdująca się poniżej poziomu fundamentu nie dostanie się do płyty poprzez podciąganie kapilarne. Zamiast wznosić się w górę, woda napotykając na warstwę kruszywa, ma możliwość swobodnego rozprzestrzeniania się poziomo w obrębie porowatej warstwy i odprowadzenia poza obrys budynku lub do systemu drenażowego, jeśli taki jest przewidziany.

Minimalna skuteczna grubość warstwy kruszywa przerywającej podciąganie kapilarne jest zróżnicowana, ale przyjmuje się, że standardowe 20-30 cm tłucznia o frakcji 16-31,5 mm, poprawnie zagęszczone, jest w typowych warunkach wystarczające do pełnienia tej funkcji dla budownictwa jednorodzinnego. Ważne jest, aby warstwa ta znajdowała się poniżej lokalnej strefy przemarzania gruntu. Grubość strefy przemarzania w Polsce waha się od 0,8 m do 1,4 m, w zależności od regionu. Umieszczenie warstwy tłucznia np. na głębokości 1m pod poziomem terenu efektywnie chroni płytę przed wysadzinami mrozowymi oraz podciąganiem kapilarnym z poziomu poniżej przemarzania.

Rola struktury kruszywa łamanego w zapobieganiu podciąganiu kapilarnemu jest nie do przecenienia. W przeciwieństwie do zaokrąglonych ziaren żwiru, które mogą tworzyć bardziej regularne i mniejsze przestrzenie między sobą (choć wciąż lepsze niż piasek czy ił), kanciaste ziarna tłucznia łamanego tworzą labirynt większych, nieregularnych pustek, które są zaporą nie do przejścia dla wody wznoszącej się kapilarnie. To dlatego specyfikacje często kładą nacisk na użycie materiału łamanego, a nie otoczaków.

Pomimo zastosowania warstwy kapilarnie przerywającej, w systemie fundamentu płytowego zazwyczaj stosuje się dodatkowe bariery. Bezpośrednio na warstwie kruszywa lub na warstwie wyrównującej z chudego betonu (jeśli taka jest przewidziana) układa się geowłókninę, która chroni warstwę drenażową przed zanieczyszczeniem drobnymi cząstkami gruntu napierającymi z boków. Następnie na warstwie izolacji termicznej układa się folię paroizolacyjną (opóźniacz pary), która chroni całą konstrukcję podłogi i płyty przed wilgocią w formie pary wodnej, która mogłaby dyfundować z cieplejszych do chłodniejszych stref.

Brak lub niedostateczna warstwa tłucznia kapilarnie przerywającego to prosty przepis na problem z wilgocią. Widzieliśmy domy, gdzie płyta fundamentowa została wykonana bezpośrednio na gruncie spoistym lub na cienkiej, źle zagęszczonej warstwie piasku. Już po kilku latach na posadzkach parteru pojawiały się plamy wilgoci, solne wykwity, a zapach stęchlizny był trudny do wyeliminowania. W takich sytuacjach walka z problemem jest ekstremalnie trudna i kosztowna, często wymagająca drastycznych środków, takich jak iniekcje hydroizolacyjne w płytę czy nawet wykonanie zewnętrznego drenażu opaskowego, który jednak nie rozwiąże problemu podciągania spod samej płyty.

Pamiętajmy, że inwestycja w odpowiedniej jakości tłuczeń pod płytę fundamentową i jego prawidłowe wbudowanie, w tym zapewnienie funkcji kapilarnego przerwania i drenażu, to nie tylko kwestia spełnienia wymogów normowych, ale przede wszystkim podstawowy element ochrony przed wilgocią i mrozem. Zabezpiecza on nie tylko sam fundament, ale całą konstrukcję budynku, zapewniając komfort użytkowania i chroniąc zdrowie mieszkańców przez wiele, wiele lat. Nie bez powodu mówi się, że fundament jest najważniejszą częścią domu; a jego podbudowa z tłucznia to jego prawdziwy kręgosłup, zwłaszcza w kontekście walki z niszczycielską siłą wody.
