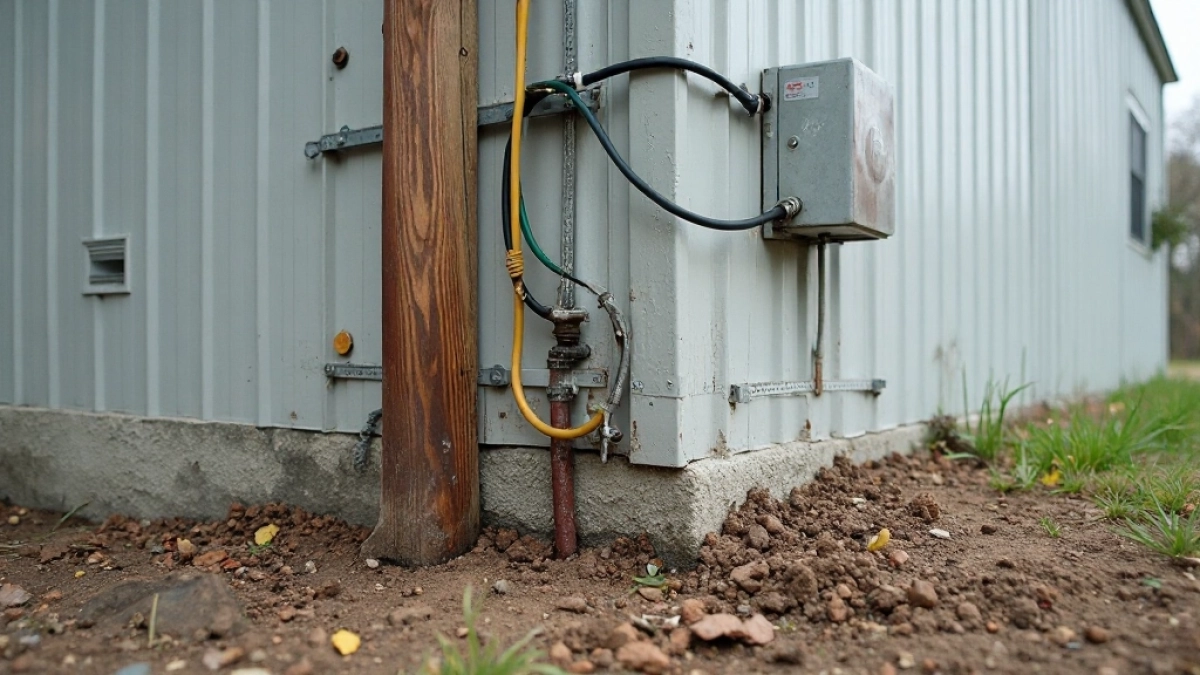

Uziemienie garażu blaszanego – kiedy musisz je zrobić i jak zrobić to dobrze

Stalowa bryła stoi na działce od trzech lat, w środku lampka LED, lodówka turystyczna i napęd bramy i właśnie ten napęd najczęściej kończy się spalonym sterownikiem albo, co gorsza, kopnięciem prądu przy dotknięciu klamki. Uziemienie garażu blaszanego to nie foliowa ozdoba z poradnika, lecz konkretna decyzja: robisz albo świadomie rezygnujesz ze ścieżki ochrony przeciwporażeniowej, którą narzuca norma PN-HD 60364. Tekst poniżej prowadzi przez tę decyzję krok po kroku od formalnego „czy musisz", przez dobór uziomu, aż po pomiar rezystancji, który zweryfikuje, czy Twoja robota ma sens, czy tylko wygląda na solidną.

• Czy uziemienie garażu blaszanego jest obowiązkowe kiedy nie masz wyboru
• Rodzaje uziomów do garażu metalowego co wybrać, żeby pomiar nie kłamał
• Jak uziemić garaż blaszany krok po kroku od wykopu do podłączenia PE
• Pomiar rezystancji uziemienia garażu blaszanego jak zweryfikować wynik z forum
• Błędy przy uziemieniu garażu blaszanego co psuje ochronę przeciwporażeniową
• Kiedy wezwać elektryka z uprawnieniami SEP

Czy uziemienie garażu blaszanego jest obowiązkowe kiedy nie masz wyboru

Przepisy nie posługują się pojęciem „garaż blaszany", tylko właściwościami instalacji oraz obiektu. Norma PN-HD 60364-4-41 wymaga ochrony przeciwporażeniowej w każdym obwodzie, w którym napięcie dotykowe przekracza 50 V AC. W praktyce oznacza to cztery sytuacje bez wyjścia.

Po pierwsze, gdy zasilanie pochodzi z sieci TN-C-S, a rozdzielnica w budynku mieszkalnym dzieli przewód PEN na N i PE. W takim układzie metalowa konstrukcja garażu staje się naturalnym przedłużeniem szyny ochronnej i musi być do niej podłączona w przeciwnym razie RCD w rozdzielnicy nie widzi obudowy jako elementu pod napięciem.

Po drugie, gdy w blaszaku pracuje jakikolwiek odbiornik 230 V: oświetlenie, gniazdko, napęd bramy, prostownik do akumulatora. Każdy z tych elementów może wprowadzić fazę na obudowę w wyniku przebicia izolacji, a jedynym ratunkiem pozostaje uziom.

Po trzecie, gdy garaż stoi bez fundamentu zbrojonego, czyli nie ma ciągłego, stalowego połączenia z ziemią przez zbrojenie. Blaszany pawilon na kostce brukowej, bloczkach betonowych albo samej ziemi nie ma naturalnej ścieżki do gruntu trzeba ją zbudować.

Po czwarte, gdy instrukcja producenta napędu bramy wprost wymaga podłączenia zacisku PE. Większość producentów tak robi, bo bez uziemienia gwarancja na sterownik elektroniczny po prostu nie obowiązuje.

Bez uziemienia wyłącznik różnicowoprądowy nie zadziała poprawnie. RCD mierzy prąd upływu, ale jeśli obudowa napędu nie ma fizycznego połączenia z ziemią, to prąd „uciekający" przez Ciebie nie wraca przez przewód PE, lecz przez Twoje ciało do podłogi. RCD wykryje to z opóźnieniem albo wcale.

Rodzaje uziomów do garażu metalowego co wybrać, żeby pomiar nie kłamał

Uziom to nie jeden produkt, lecz cztery różne konstrukcje o odmiennej mechanice kontaktu z gruntem. Wybór zależy od warunków glebowych, dostępnego miejsca i budżetu, ale też od tego, jak głęboko sięga woda gruntowa i jaka jest rezystywność podłoża. Poniższa tabela zbiera najważniejsze parametry.

Dla typowego garażu blaszanego 3×5 m na działce rekreacyjnej najczęściej sprawdza się uziom płaszczyznowy. Siatka 2×2 m z prętów ⌀20 mm zakopana na głębokości około 0,8 m daje dużą powierzchnię styku z gruntem, a pręty połączone spawem lub zaciskami Galwaniczny stanowią jeden ciągły element o niskiej rezystancji wzdłużnej. Głębokość 0,8-1,0 m oznacza stabilną wilgotność warstwa przypowierzchniowa wysycha latem i wtedy uziom płytki traci kontakt.

Uziom szpilkowy bywa kuszący, bo zestaw z marketu budowlanego kosztuje 120-250 PLN i mieści się w bagażniku. Mechanizm jest prosty: jeden pręt 1,5-3 m wbity pionowo, rezystancja zależy od rezystywności gruntu. Problem zaczyna się w piasku suchy piasek ma rezystywność rzędu 500-1000 Ω·m, więc nawet trzymetrowy pręt może dać wynik powyżej 100 Ω. W glinie będzie 10-20 Ω, ale i tak gorzej niż siatka 2×2 m.

Bednarka w rowie działa świetnie na dużych działkach, ale przy blaszaku 3×5 m to przerost formy. Wykop 15 m rowu szerokiego na szpadla i głębokiego na 0,6 m to kilka dni pracy łopatą, chyba że masz mini-koparkę po sąsiedzku.

Uziom fundamentowy jest najtańszy i najskuteczniejszy, ale wymaga decyzji podjętej na etapie wylewania fundamentu. Jeśli stawiasz blaszak na bloczkach albo na samej kostce, ta opcja odpada. W takim wypadku zostaje płaszczyznowy albo szpilkowy.

Realne wartości rezystancji dla ochrony przeciwporażeniowej to maksymalnie 30 Ω w układzie TN, a w instalacji z wyłącznikiem różnicowoprądowym tyle, ile pozwala producent RCD (zwykle też poniżej 200 Ω, ale cel to poniżej 30). Wartość 1,25 Ω, którą czasem widać na forach, pojawia się w instalacjach odgromowych albo w stacjach trafo dla garażu blaszanego to wynik ekstremalnie dobry, wymagający albo bardzo mokrej gliny, albo kilku prętów szpilkowych połączonych w gwiazdę.

Jak uziemić garaż blaszany krok po kroku od wykopu do podłączenia PE

Prace zaczynają się od wyznaczenia miejsca. Najlepiej wybrać narożnik garażu od strony budynku mieszkalnego wtedy przewód łączący uziom z rozdzielnicą ma najkrótszą trasę. Wykop ręczny albo koparką łańcuchową prowadzi się w kształcie kwadratu 2×2 m, na głębokość 0,8-1,0 m. W gliniastej, wilgotnej glebie wystarczy 0,6 m, bo poniżej tej granicy wilgotność jest stabilna przez cały rok.

Po wykopaniu dołu układasz pręty stalowe ⌀20 mm, ocynkowane ogniowo, w kształcie kraty o oczkach 1×1 m. Łączniki spawa się elektrodą otuloną (spawanie łukowe) albo skręca zaciskami Galwaniczny dedykowanymi do uziemień. Spaw daje niższą rezystancję przejścia i trwałość 20-30 lat, o ile połączenie zostanie zabezpieczone masą bitumiczną albo taśmą Denso. Skręcanie na śruby jest szybsze, ale po 5-7 latach korozja potrafi podnieść rezystancję złącza o 200-300%.

Od narożnika siatki wyprowadzasz odcinek bednarki FeZn 25×4 mm lub przewodu LGY 16 mm² do ściany garażu. Bednarka jest tańsza i ma większy przekrój, ale trudniej ją wprowadzić przez ścianę blaszaka trzeba wywiercić otwór ⌀20 mm i zabezpieczyć krawędzie podkładką gumową. Przewód LGY w osłonie peszel łatwiej przeprowadzić, ale wymaga dodatkowego zacisku śrubowego na słupku bednarki.

Na słupku konstrukcyjnym garażu mocujesz zacisk uziemiający najczęściej śrubowy, z podkładką ząbkowaną, która wgryza się w blachę. Malowaną powierzchnię w miejscu styku trzeba zeszlifować do gołego metalu, bo farba jest izolatorem. Podkładka ząbkowana daje pewne połączenie mechaniczne, ale po kilku latach warto je skontrolować korozja stykowa w blaszanym garażu potrafi zjeść połączenie szybciej niż w murowanym.

Drugi koniec przewodu trafia do rozdzielnicy domowej. Tu pojawia się kwestia uprawnień: podłączenie przewodu PEN (w układzie TN-C-S) lub PE do szyny ochronnej rozdzielnicy może wykonać wyłącznie elektryk z uprawnieniami SEP grupy 1, dozór lub eksploatacja. Samo przekopanie rowu i ułożenie siatki zrobisz sam, ale ostatni metr przewodu i podpis pod protokołem pomiarowym to już robota fachowca. Bez podpisanej dokumentacji ubezpieczyciel odmówi wypłaty w razie pożaru lub porażenia.

Alternatywą pozostaje uziom szpilkowy z dwoma lub trzema prętami połączonymi w trójkąt, wbitymi w odstępach 1,5 m. Trzy pręty ⌀20 mm, każdy po 3 m, w glinie dają rezystancję rzędu 8-12 Ω wystarczająco do ochrony przeciwporażeniowej w układzie TN-C-S z RCD 30 mA. Mechanizm działania RCD nie wymaga tu idealnej rezystancji uziomu, lecz ścieżki powrotu prądu upływu im niższa rezystancja, tym szybsze zadziałanie, ale normowo wystarczy poniżej 200 Ω.

Pomiar rezystancji uziemienia garażu blaszanego jak zweryfikować wynik z forum

Miernik rezystancji uziomów to nie to samo co multimetr. Potrzebujesz przyrządu metodą techniczną (spadek napięcia) albo metodą cęgową (bez konieczności rozpinania uziomu). Najtańsze urządzenia techniczne kosztują 250-500 PLN, cęgowe od 600 PLN w górę. Wynajem na jeden dzień to zwykle 80-150 PLN, co wystarczy przy jednorazowym montażu.

Metoda techniczna wymaga dwóch sond pomocniczych: prądowej i napięciowej. Sondę prądową wbijasz 30-40 m od uziomu badanego, sondę napięciową w połowie tej odległości, mierzysz spadek napięcia przy wymuszonym przepływie prądu. Miernik sam przelicza rezystancję. Odległości 30-40 m wynikają z tak zwanego obszaru oddziaływania uziomu bliżej sondy mierzą potencjał uziomu badanego, dalej wpływają wynik.

Gleba gliniasta o wilgotności 15-20% daje rezystywność 50-150 Ω·m. W takim podłożu siatka 2×2 m na głębokości 0,8 m uzyska 5-12 Ω bez problemu. Suchy piasek kwarcowy to 500-2000 Ω·m w takiej glebie nawet siatka 3×3 m da 30-50 Ω, a pojedynczy szpilkowy pręt przekroczy 100 Ω. Warto przed kopaniem sprawdzić, jaka jest gleba: wykop próbny 0,5 m głębokości kosztuje pół godziny łopaty, a pozwala uniknąć rozczarowania.

Wynik 1,25 Ω podawany na forach najczęściej oznacza jedno z trzech: pomiar wykonano w gruncie nasączonym wodą (deszcz trwa dzień, poziom wody gruntowej wysoki), uziom jest połączony z rurociągiem metalowym albo zbrojeniem fundamentu sąsiedniego budynku, albo co najczęstsze pomiar wykonano cęgami, które mierzą rezystancję pętli, a nie rezystancję uziomu względem ziemi. Bez weryfikacji miernikiem technicznym i znajomości warunków gruntowych ta liczba niewiele mówi.

Pomiar po montażu powinien dawać stabilne wyniki w trzech kolejnych odczytach w odstępach kilku minut. Jeśli wynik pływa o 50-100%, prawdopodobnie masz złe połączenie z uziomem albo zbyt suchą glebę w strefie sondy napięciowej. Wartość referencyjna dla garażu blaszanego zasilanego z TN-C-S z RCD 30 mA to poniżej 30 Ω, a cel operacyjny to 10-15 Ω. Niższa wartość daje margines bezpieczeństwa na wypadek wysychania gleby latem.

Błędy przy uziemieniu garażu blaszanego co psuje ochronę przeciwporażeniową

Najczęstszy błąd to połączenie „na gwint" obejma skręcana na rurze albo słupku bez podkładki ząbkowanej i bez usunięcia farby. Po dwóch latach wnikająca wilgoć i korozja podnoszą rezystancję tego kontaktu do setek omów, a RCD zaczyna działać z opóźnieniem albo wcale. Mechanizm jest prosty: korozja tworzy warstwę tlenków metalu o rezystywności rzędu 10⁶ Ω·cm, która izoluje połączenie elektrycznie mimo dobrego docisku mechanicznego.

Drugi błąd to pomijanie połączeń wyrównawczych w samej konstrukcji blaszaka. Garaż składa się z kilku arkuszy blachy, każdy połączony z sąsiednim nitami lub śrubami. Jeśli farba nie jest zdarta w miejscu styku, każdy arkusz ma inny potencjał elektryczny i dotknięcie dwóch różnych ścian jednocześnie może dać różnicę potencjałów. Wystarczy poprowadzić jeden przewód Cu 4 mm² wzdłuż obwodu garażu, łącząc co drugi profil.

Brak uziemienia przy napędzie bramy to trzecia klasyka. Sterownik elektroniczny w napędzie generuje zakłócenia wysokoczęstotliwościowe i czułe elementy (procesory, przekaźniki) są projektowane z myślą o odprowadzeniu tych zakłóceń do PE. Bez uziemienia zakłócenia kumulują się w obudowie, przepalają warystory ochronne po 2-4 latach i kończą się przebiciem na metalowej osłonie napędu. To wtedy klamka bramy kopie, a w najgorszym razie prąd przechodzi na nadwozie samochodu stojącego tuż przy ściance.

Łączenie uziomu z rynną albo instalacją wodociągową to częsty, lecz niebezpieczny błąd. Rynna PCV jest izolatorem i nie ma żadnego kontaktu elektrycznego z gruntem, a rurociąg metalowy w gruntach agresywnych (kwaśne, zasolone) szybko koroduje i wprowadza prąd stały do instalacji, co przyspiesza korozję innych metali. Uziom musi być dedykowany to osobna konstrukcja, jedynym wyjątkiem jest zbrojenie fundamentu pod warunkiem ciągłości połączeń i odpowiedniej otuliny betonowej.

Użycie drutu aluminiowego zamiast miedzianego lub ocynkowanej stali to kolejna pułapka. Aluminium w kontakcie z miedzią w obecności wilgoci tworzy ogniw korozyjne, które w ciągu 3-5 lat potrafią całkowicie przerwać połączenie. Drut aluminiowy ma też wyższą rezystancję właściwą (0,028 Ω·mm²/m wobec 0,017 dla miedzi), więc przy tej samej długości daje większe spadki napięcia.

Pomijanie pomiaru końcowego to błąd proceduralny, ale z poważnymi konsekwencjami. Bez protokołu pomiarowego nie masz dowodu, że uziemienie działa, a ubezpieczyciel w razie szkody argumentuje, że instalacja nie spełniała normy PN-HD 60364. Pomiar kosztuje 150-300 PLN z elektrykiem, a stanowi dokument na wagę złota przy likwidacji szkody.

Kiedy wezwać elektryka z uprawnieniami SEP

Jeśli zasilanie garażu pochodzi z sieci TN-C-S, konstrukcja jest metalowa, a fundamentu zbrojonego brak nie czytaj dalej, tylko dzwoń po fachowca. Trzy sygnały zamykają dyskusję: przewód PEN do podziału w rozdzielnicy, brak dokumentacji pomiarowej, chęć podłączenia do rozdzielnicy domowej. Uprawnienia SEP grupy 1 (eksploatacja) uprawniają do wykonania podłączenia i podpisania protokołu, a elektryk z takim papierem wystawia też oświadczenie o zgodności z normą PN-HD 60364.

Samodzielnie możesz wykonać wykop, ułożyć siatkę uziomową, zacisnąć połączenia śrubowe na słupku i doprowadzić przewód do ściany garażu. Od strony rozdzielnicy i pomiaru końcowego zaczyna się robota dla osoby z uprawnieniami. Taniej, szybciej i bezpieczniej, a efektem jest dokument, który ma wartość prawną.

Zanim zaczniesz kopać, sprawdź trzy rzeczy: jaką masz glebę (suchy piasek, glina, glina piaszczysta), jaki jest poziom wody gruntowej (studnia sąsiada albo wykop próbny po deszczu), i czy w najbliższych 5 latach nie planujesz remontu instalacji w domu (zmiana układu sieci może wymusić przebudowę uziomu). Te trzy odpowiedzi mówią więcej niż cały internet razem wzięty, bo każda z nich przesądza o wyborze między siatką płaszczyznową a układem szpilkowym albo połączeniem wyrównawczym.
