Wymiary płyt drogowych betonowych – kompletny przewodnik 2026

Wymiary płyt drogowych betonowych to temat, który potrafi spędzić sen z powiek inwestorowi, kierownikowi budowy i logistykowi jednocześnie. Bo kiedy stajesz przed wyborem formatu, wagi, nośności i klasy betonu, każdy centymetr i każdy megapascal zamieniają się w konkretne pieniądze, czas rozładunku oraz ryzyko pęknięcia nawierzchni po pierwszej zimie. Ten tekst prowadzi przez cały proces decyzyjny: od parametrów normatywnych, przez dobór płyty do konkretnego zastosowania, aż po montaż krok po kroku i najczęstsze błędy wykonawcze.

• Standardowe formaty płyt drogowych i ich waga
• Nośność płyt drogowych a dopuszczalny ruch pojazdów
• Montaż płyt drogowych krok po kroku
• Jaka płyta drogowa do Twojego zastosowania

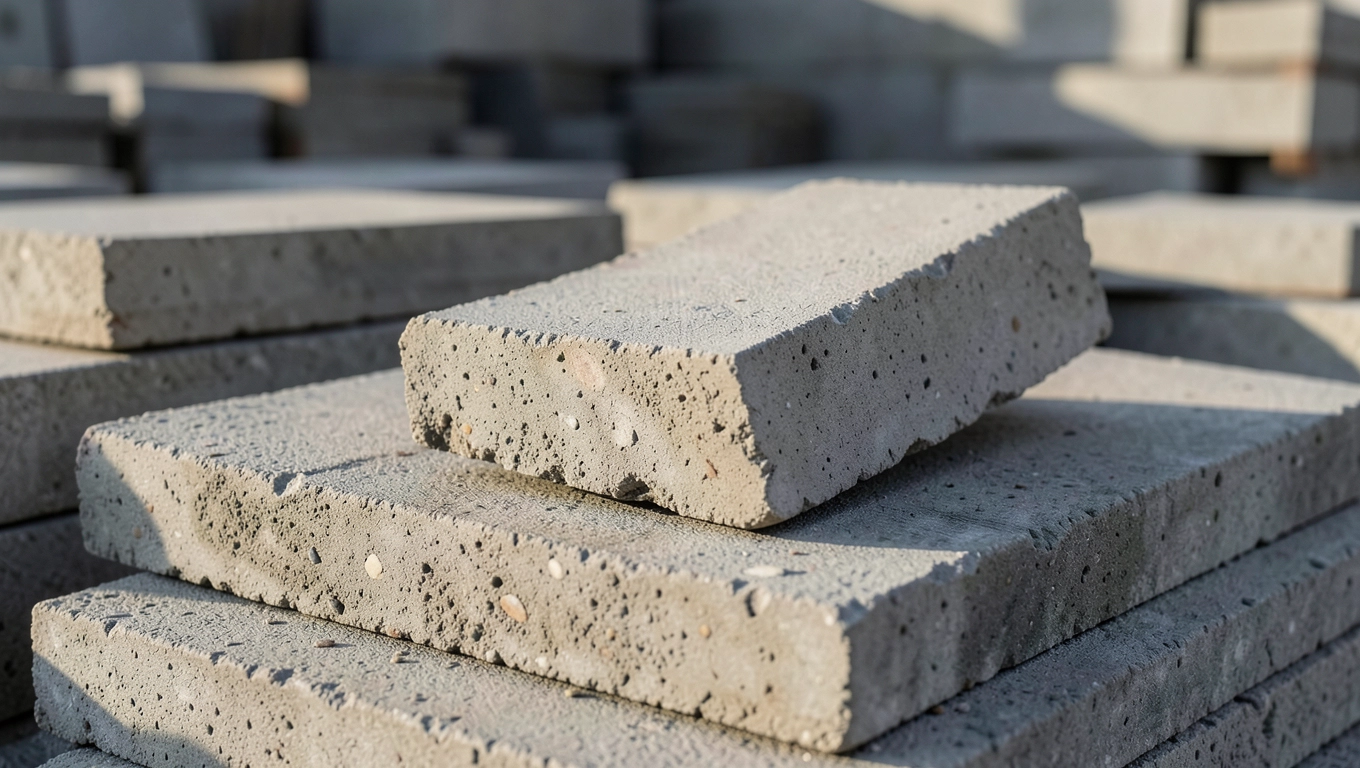

Standardowe formaty płyt drogowych i ich waga

Prefabrykowane płyty drogowe betonowe produkuje się w kilku formatach, które przez dekady wypracowały się jako branżowy standard. Najbardziej rozpowszechniony to 300 × 150 × 15 cm, czyli tak zwana płyta pełna, ważąca około 1600 kg. Na naczepie niskopodwoziowej mieści się zazwyczaj 14 do 16 sztuk, co przekłada się na ekonomikę transportu przy dużych zamówieniach.

Mniejszy, popularny w budownictwie mieszkaniowym i przy drogach tymczasowych, format to 100 × 75 × 12 cm przy masie rzędu 220 kg. Ten rozmiar obsługuje się ręcznie z użyciem lekkiego dźwigu lub wózka widłowego, dzięki czemu sprawdza się tam, gdzie ciężki sprzęt nie wjedzie. Producent oferuje też coraz częściej wersję pośrednią 200 × 100 × 14 cm, kompromis między powierzchnią a ciężarem.

Dla inwestycji wymagających maksymalnej powierzchni pojedynczego elementu stworzono format jumbo: 300 × 200 cm o grubości 15 lub 18 cm, osiągający masę nawet 2400 kg. Ten wariant redukuje liczbę spoin na placu, a więc przyspiesza montaż i ogranicza potencjalne miejsca osiadania, ale wymaga dźwigu o udźwigu minimum 8 ton.

Grubość płyty waha się od 12 do 20 cm i nie jest wyborem przypadkowym. Cieńsze płyty stosuje się pod ruch pieszy i lekkie pojazdy, grubsze rezerwuje się dla terminali portowych i baz sprzętu ciężkiego. Każdy centymetr grubości to dodatkowe 20-25 kg/m² masy, ale też skok nośności rzędu 15-20 kN na oś.

Beton, z którego powstaje płyta, ma klasę minimum C30/37, gdzie 30 oznacza wytrzymałość walcową, a 37 sześcienną w megapaskalach. Pod zwiększone obciążenia sięga się po C35/45, droższe o 15-20%, ale pozwalające przejąć ruch pojazdów o nacisku osi przekraczającym 100 kN. Zbrojenie stanowi stal A-IIIN (RB500W) o granicy plastyczności 500 MPa, prętami ø10-12 mm w siatce 150 × 150 mm, z otuliną 30 mm od góry i 40 mm od dołu.

Parametry wytrzymałościowe w liczbach

Wytrzymałość na zginanie nie schodzi poniżej 5,0 MPa, ścieralność Böhmego utrzymuje się na poziomie ≤ 20 000 mm³/5000 mm², a mrozoodporność osiąga klasę F150, co oznacza 150 cykli zamrażania i rozmrażania bez widocznych ubytków. Nasiąkliwość nie przekracza 5%, a wodoszczelność spełnia wymóg W8, czyli brak przesiąkania przy ciśnieniu 8 atmosfer. Te liczby nie są abstrakcją: każda z nich odpowiada konkretnemu mechanizmowi zniszczenia, którego inżynierowie chcą uniknąć.

Transport i montaż ułatwiają cztery haki transportowe o nośności 5 ton każdy, zatopione w betonie jeszcze na etapie formowania. Ich rozmieszczenie odpowiada środkowi ciężkości, dzięki czemu płyta wisi stabilnie nawet bez dodatkowego balastu. Całość wykonana w technologii wibrowanej zgodnie z normą PN-EN 1339:2005, klasą ekspozycji XF4 (środowisko agresywne z cyklicznym zamarzaniem).

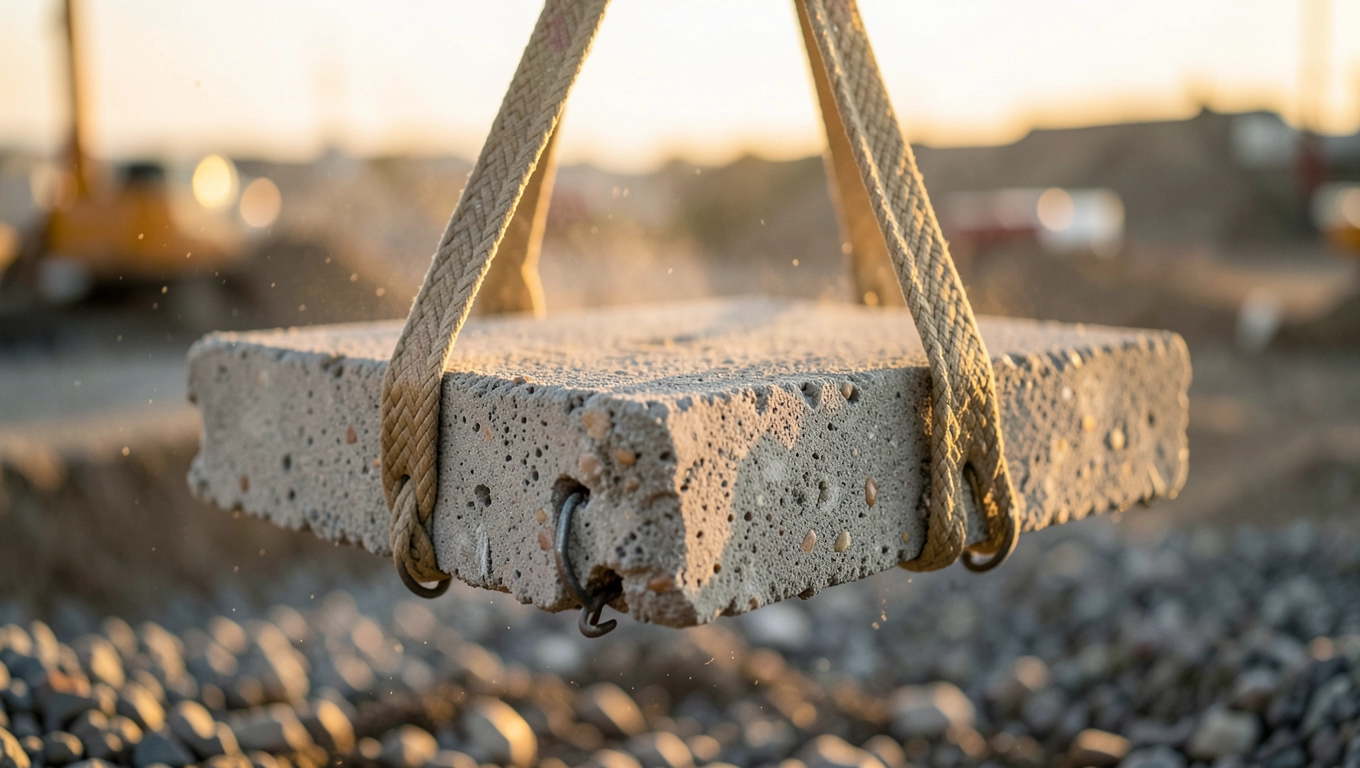

Nośność płyt drogowych a dopuszczalny ruch pojazdów

Nośność płyty drogowej to nie pojedyncza liczba, lecz funkcja grubości, klasy betonu, jakości podbudowy i rozstawu osi pojazdu. Standardowa płyta 300 × 150 × 15 cm ułożona na prawidłowej podbudowie przenosi obciążenie 60-100 kN na oś, co bezpośrednio przekłada się na dopuszczalny tabor. Ta informacja rozstrzyga, czy dana płyta nadaje się pod koparkę, TIR-a, czy może jedynie pod samochód dostawczy.

Koparka gąsienicowa o masie 30 ton rozkłada nacisk na dwie gąsienice, z których każda generuje około 75 kN obciążenia statycznego. Dynamiczny współczynnik przy obrocie wieży podnosi tę wartość o 20-30%, dlatego inżynierowie projektują podbudowę tak, aby moduł odkształcenia E2 nie spadł poniżej 120 MPa. Płyta C30/37 o grubości 15 cm radzi sobie z tym bez problemu, pod warunkiem że grunt rodzimy nie jest gliniasty i podmokły.

Ciężarówka TIR o masie całkowitej 40 ton w ruchu międzynarodowym przenosi 115 kN na oś napędową w pełnym załadunku. Tu wymóg rośnie: w grę wchodzi już płyta C35/45 o grubości 18 cm, ewentualnie format 300 × 200 cm, który redukuje liczbę spoin pod kołami. Parking dla TIR-ów w centrum logistycznym opiera się zwykle na takiej właśnie konfiguracji.

Dźwig samojezdny o udźwigu 100 ton na wysięgniku stanowi skrajny przypadek, z którym mierzy się energetyka wiatrowa. Podczas montażu elementów wieży nacisk stopy stabilizatora przekracza 250 kN/m², co wymusza nie tylko płytę o grubości 20 cm, ale i lokalne wzmocnienie podbudowy w obrębie rozstawu podpór. Farmy wiatrowe wybierają więc płyty jumbo w wersji zbrojonej podwójną siatką.

Montaż płyt drogowych krok po kroku

Dobrze ułożona płyta wytrzyma dekady, źle ułożona pęka po pierwszej zimie. Różnica tkwi w podbudowie, dlatego opłaca się poświęcić jej najwięcej czasu. Poniższy opis przeprowadza przez sześć etapów, z których każdy opatrzony jest uzasadnieniem technicznym.

1. Przygotowanie gruntu

Zdejmuje się warstwę humusu na głębokość minimum 30 cm, a na słabym podłożu (torf, namuł, glina plastyczna) nawet 50-80 cm. Grunt rodzimy zagęszcza się do wskaźnika Is ≥ 0,97, co oznacza 97% maksymalnego zagęszczenia w Proctor Normalnym. Na dnie wykopu rozkłada się geowłókninę o masie ≥ 200 g/m², która separuje kruszywo od gruntu i zapobiega mieszaniu się warstw pod obciążeniem.

2. Podbudowa

Podbudowę stanowi kruszywo 0-63 mm (mieszanka łamana lub pospółka) w warstwie 20-30 cm, układane i zagęszczane warstwami po 15 cm. Moduł odkształcenia E2 ≥ 120 MPa mierzy się płytą VSS, a równość sprawdza łatą 4-metrową z tolerancją ± 2 cm. Dlaczego te liczby są tak istotne? Bo podbudowa rozkłada obciążenie punktowe z płyty na większą powierzchnię gruntu, a każdy centymetr nierówności przekłada się na koncentrację naprężeń w betonie.

3. Transport i rozładunek

Płyty przyjeżdżają na naczepach niskopodwoziowych, stosowane maksymalnie w 3 warstwach, przekładane drewnianymi klockami 10 × 10 cm. Rozładunek wymaga dźwigu o udźwigu minimum 5 ton dla formatu małego i 10 ton dla jumbo. Zawiesia poliestrowe (nie łańcuchy!) rozkłada się symetrycznie na hakach transportowych, inaczej płyta przechyli się przy podnoszeniu.

4. Układanie

Układanie zaczyna się od osi nawierzchni i rozkłada na boki. Pierwsza płyta wyznacza poziom dla całej powierzchni, dlatego jej ustawienie kontroluje się niwelatorem. Między płytami zostawia się szczelinę dylatacyjną 5-10 mm, a uskoki na styku nie mogą przekroczyć 5 mm inaczej koła wózków widłowych zaczynają „szczękać" i niszczyć krawędzie.

5. Spoiny

Spoiny wypełnia się piaskiem frakcji 0-2 mm wtłaczanym mechanicznie szczotką obrotową. Piasek klinuje się między krawędziami i rozkłada siły boczne. Spoiny opcjonalnie zamyka się zaprawą elastyczną, ale w nawierzchni tymczasowej pozostaje się przy piasku, który łatwo usunąć przy demontażu. Szerokość spoiny utrzymuje się w przedziale 5-15 mm w zależności od formatu.

6. Kontrola końcowa

Po ułożeniu łata 4-metrowa powinna partout pokazywać odchyłki nie większe niż ± 8 mm. Spadki poprzeczne mierzy się niwelatorem i utrzymuje w zakresie 2-3%, co zapewnia spływ wody. Próba obciążeniowa polega na przejściu najcięższego pojazdu eksploatacyjnego i obserwacji nawierzchni przez 24 godziny. Każde nowe pęknięcie lub ugięcie sygnalizuje błąd w podbudowie.

Źle przygotowane podłoże to najczęstsza przyczyna osiadania i pęknięć. Próba zaoszczędzenia na geowłókninie lub grubości podbudowy kończy się kosztowną naprawą po pierwszej zimie. Ten etap pochłania około 60% kosztów całej inwestycji i właśnie na nim nie warto ciąć budżetu.

Checklista montażowa

• Zdjęty humus, Is ≥ 0,97
• Geowłóknina ≥ 200 g/m² rozłożona
• Podbudowa 20-30 cm, E2 ≥ 120 MPa
• Równość ± 2 cm
• Dźwig o właściwym udźwigu
• Zawiesia poliestrowe, nie łańcuchy
• Szczeliny dylatacyjne 5-10 mm
• Uskoki ≤ 5 mm
• Spoiny wypełnione piaskiem 0-2 mm
• Spadki 2-3%
• Próba obciążeniowa po 24 h

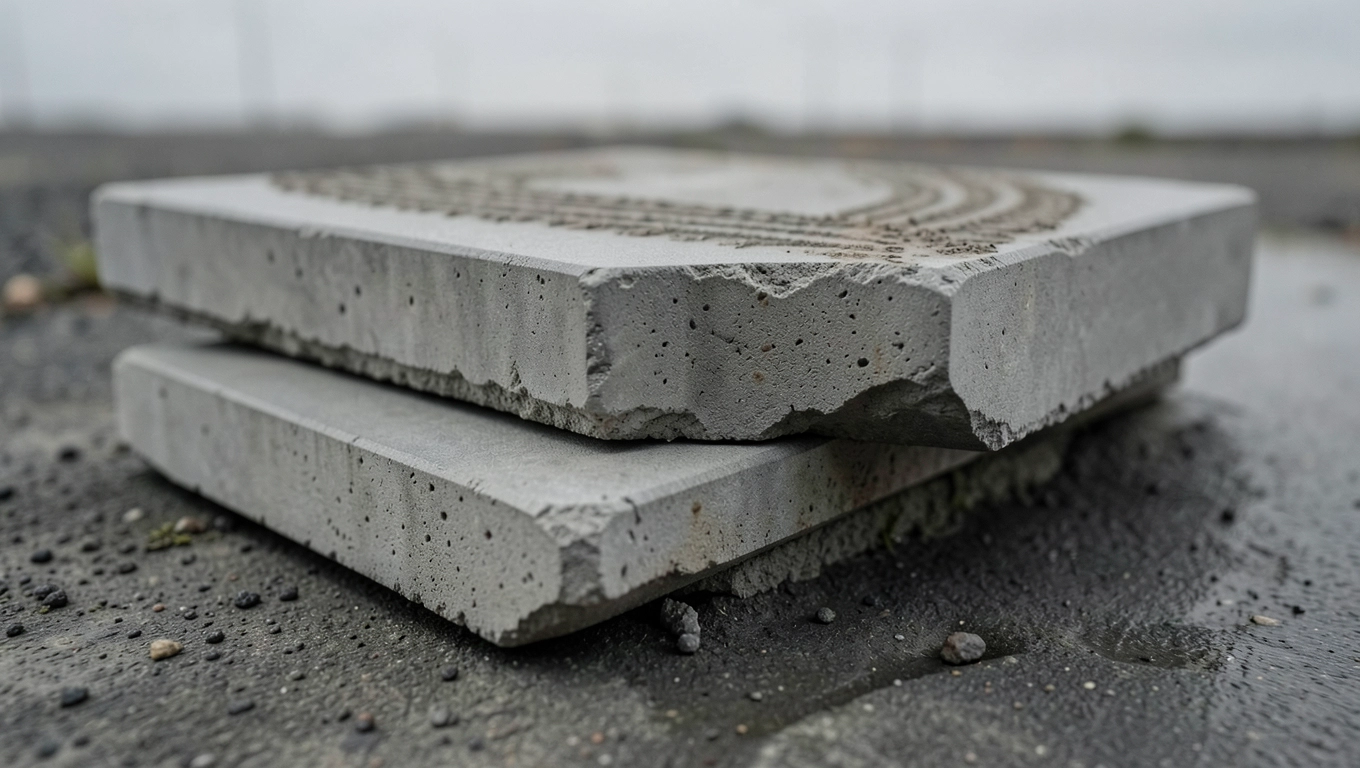

Jaka płyta drogowa do Twojego zastosowania

Dobór formatu i klasy betonu zaczyna się od pytania, co właściwie będzie jeździć po nawierzchni. Inne wymagania stawia droga pożarowa w lesie, inne parking TIR przy centrum logistycznym. Poniższa tabela decyzyjna zbiera typowe scenariusze i wskazuje optymalne rozwiązanie wraz z uzasadnieniem.

Droga tymczasowa na placu budowy osiedla mieszkaniowego to klasyka. Czas montażu wynosi jeden dzień roboczy, a po zakończeniu inwestycji płyty zdejmuje się i sprzedaje na rynku wtórnym z zachowaniem 40% wartości rezydualnej. Tego parametru nie zapewnia żadna wylewka betonowa in-situ, która po wyburzeniu zamienia się w gruz.

Farma wiatrowa wymaga płyt o nośności dopasowanej do transportu elementów wieży (segmenty > 100 t) oraz do pracy dźwigu głównego. Format jumbo 300 × 200 cm pozwala rozłożyć ciężar na większą powierzchnię i zredukować liczbę spoin, w których mogłoby dojść do koncentracji naprężeń. Dodatkowe wzmocnienie podbudowy w obrębie rozstawu stabilizatorów dźwigu traktuje się jako obowiązkowe.

Drogi pożarowe w lasach i na terenach podmokłych buduje się z płyt małogabarytowych 100 × 75 × 12 cm. Ich zaletą pozostaje prostota transportu w terenie niedostępnym dla ciężkich naczep oraz możliwość układania bez dźwigu, przy użyciu ładowarki teleskopowej. Klasa betonu C30/37 w zupełności wystarcza, bo wóz bojowy Straży Pożarnej ważący 16 ton nie przekracza nośności tej płyty.

Najczęstsze błędy przy układaniu

Pomijanie geowłókniny to grzech pierworodny. Bez niej kruszywo podbudowy miesza się z gruntem rodzimym, a po roku eksploatacji na powierzchni pojawiają się koleiny. Za cienka podbudowa (poniżej 15 cm) nie rozkłada obciążenia i powoduje punktowe pękanie płyt. Pominięcie spadków skutkuje zastojami wody, które przy cyklach zamarzania rozsadzają strukturę betonu od wewnątrz. Zbyt wąskie spoiny (poniżej 3 mm) klinują się i powodują odpryskiwanie krawędzi już po kilku miesiącach.

Koszt w cyklu życia: płyta vs. wylewka vs. kostka

Cena zakupu to zaledwie ułamek prawdziwego kosztu nawierzchni. Istotniejszy jest Total Cost of Ownership (TCO) rozłożony na 20 lat, w którym płyta prefabrykowana wygrywa dzięki wartości rezydualnej i zerowym kosztom utrzymania. Wylewka betonowa in-situ wymaga okresowej naprawy dylatacji i po 15 latach nadaje się do wyburzenia. Kostka brukowa przegrywa czasem montażu i kosztem robocizny, choć wygrywa estetyką.

Struktura ceny płyty zależy od trzech głównych czynników: klasy betonu (C35/45 kosztuje o 15-20% więcej niż C30/37), formatu (jumbo droższe od pełnego o około 10%) oraz ilości zbrojenia. Transport rośnie liniowo z odległością, ale przy zamówieniach powyżej 500 m² producenci oferują rabaty logistyczne sięgające 10%. Hurtowe zamówienia powyżej 1000 m² obniżają cenę jednostkową o kolejne 15-20% względem detalu.

Kwestie formalno-prawne bywają pomijane, a potem generują koszty. W pasie drogowym układanie płyt wymaga zgłoszenia lub pozwolenia zgodnie z ustawą o drogach publicznych. Nawierzchnie tymczasowe na terenie prywatnym nie wymagają pozwolenia na budowę, o ile służą celom budowlanym i zostaną usunięte po zakończeniu inwestycji. Place przemysłowe i parkingi wewnętrzne podlegają jedynie przepisom BHP i ppoż.

Prefabrykowane płyty drogowe betonowe pozostają jednym z niewielu produktów budowlanych, który z powodzeniem przechodzi z pokolenia na pokolenie wykonawców. Ich trwałość, prostota i odwracalność montażu tworzą kombinację trudną do pobicia przez jakąkolwiek inną technologię nawierzchniową. Kluczem pozostaje świadomy dobór formatu do obciążenia, klasa betonu dopasowana do agresywności środowiska i podbudowa wykonana zgodnie z normą PN-EN 1339:2005. Przy tych trzech filarach nawierzchnia przetrwa dziesięciolecia bez większych interwencji.

Przy planowaniu inwestycji powyżej 1000 m² poproś producenta o partię próbną i sprawdź ją własnym sprzętem na docelowym gruncie. Trzy płyty rozłożone na 50 m² pokażą więcej niż dziesięć stron katalogu i pozwolą zweryfikować decyzję, zanim zamówienie wjedzie na plac.

Źródła danych: PN-EN 1339:2005 „Betonowe płyty brukowe i krawężniki. Wymagania i metody badań"; Katalogi producentów prefabrykatów drogowych (dane techniczne i TCO); Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz.U. 1985 nr 14 poz. 60 z późn. zm.); Praktyka wykonawcza zgodna z Warunkami Technicznymi, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Rozporządzenie MTiGM).
