Zestaw montażowy do bramy uchylnej – kompletny zestaw 2500×2150 mm

Stoisz przed półką sklepową lub stroną internetową z setką pozycji, każda pod inną nazwą, i zastanawiasz się, co dokładnie musisz kupić, żeby twoja brama uchylna w ogóle zaczęła działać. Problem polega na tym, że halfmaski, blachy mocujące i sworznie to dla sprzedawcy oczywistości, a dla ciebie czarna magia. Tymczasem wystarczy jedno zdanie wyjaśnienia, żeby cały chaos nabrał sensu.

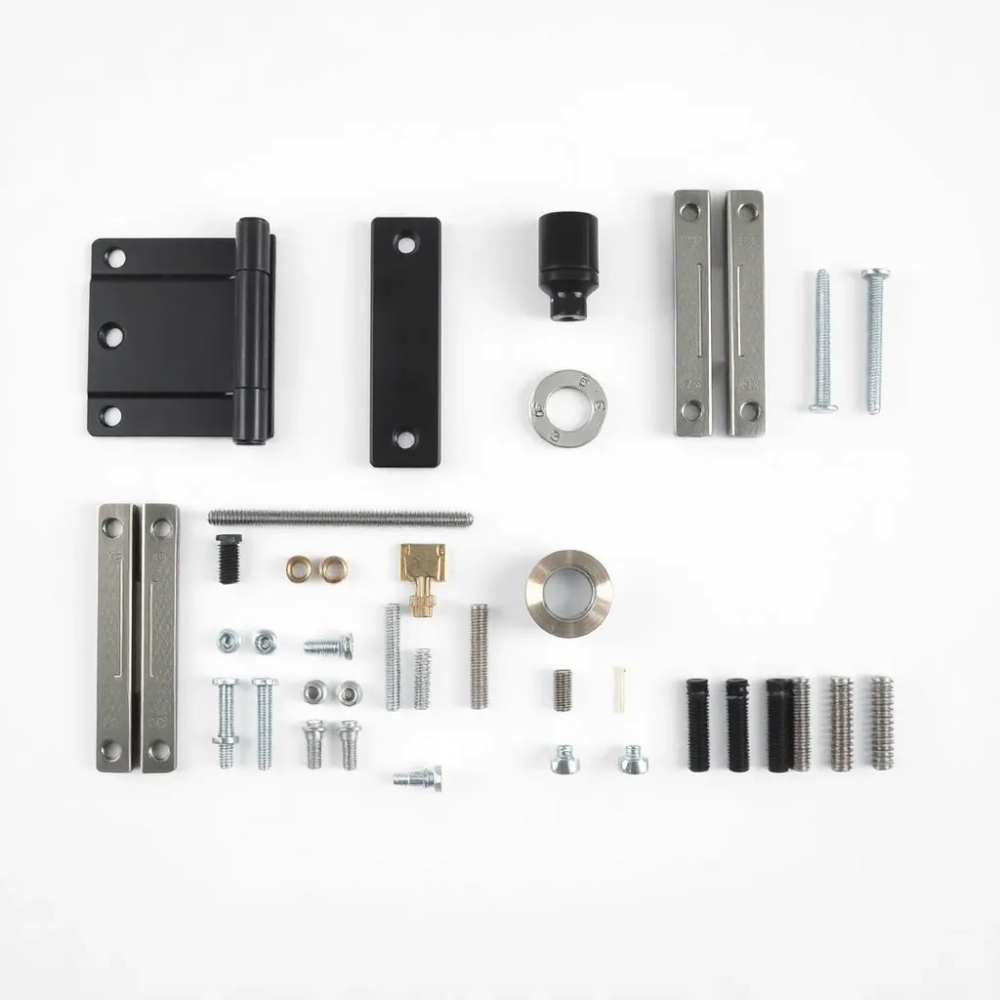

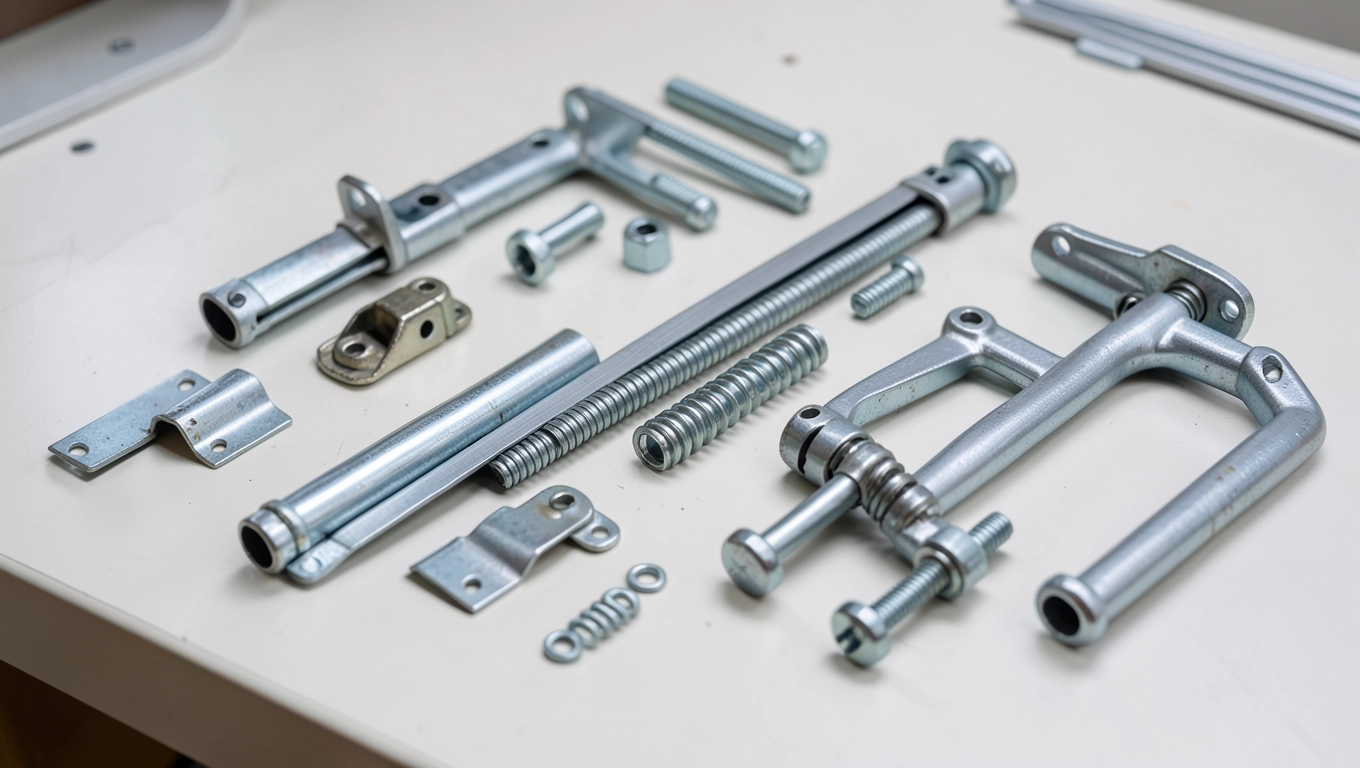

• Elementy zestawu montażowego prowadnice, ramiona i zawiasy
• Parametry techniczne zestawu wymiary 2500×2150 mm
• Podpory wału i boczne stabilność konstrukcji bramy
• Sprężyny i mechanizmy naciągowe do bramy uchylnej
• Zamki i zasuwnice w zestawie montażowym
• Pytania i odpowiedzi dotyczące zestawu montażowego do bramy uchylnej

Elementy zestawu montażowego prowadnice, ramiona i zawiasy

Prowadnice stanowią kręgosłup całego mechanizmu bramy uchylnej. To właśnie one determinują tor ruchu skrzydła i to od ich precyzji wykonania zależy, czy drzwi będą się przesuwać płynnie, czy też z irytującym tarciem po kilku miesiącach użytkowania. Profile prowadzące wykonane ze stali ocynkowanej mają grubość ścianki dochodzącą do 2,5 mm, co zapewnia im odporność na odkształcenia nawet przy intensywnej eksploatacji. Kształtowniki tego typu przewidziano do współpracy z rolkami o średnicy 40-60 mm, co pozwala zminimalizować opory toczenia. Ich długość jest zazwyczaj dobierana do wysokości skrzydła bramy standardowo znajdziesz tu wymiary z przedziału 2000-3000 mm.

Ramiona nośne to elementy, które przenoszą ciężar skrzydła na mechanizm otwierający. Ich konstrukcja opiera się na wykorzystaniu profili zamkniętych o przekroju prostokątnym, które ze względu na swój kształt wykazują znacznie wyższą sztywność na zginanie w porównaniu z kątownikami czy teownikami. Kąt rozwarcia ramion wynosi zazwyczaj od 80 do 110 stopni i determinuje to, jak daleko skrzydło wysunie się poza otwór wjazdowy w pozycji otwartej. W zestawach wysokiej jakości spotkasz ramiona z fabrycznie montowanymi tulejami smarnymi eliminuje to konieczność okresowego oliwienia przegubów i redukuje hałas podczas pracy.

Zawiasy główne dzielą się na dwa typy: zawiasy górne mocowane do nadproża oraz zawiasy boczne stabilizujące pozycję skrzydła względem ościeżnicy. Te pierwsze pracują pod największym obciążeniem, dlatego producenci stosują tutaj łożyska kulkowe osadzone w obudowach stalowych rozwiązanie to pozwala na płynną rotację nawet podczas gwałtownego podmuchu wiatru. Zawiasy boczne pełnią funkcję pomocniczą, ale ich rola w utrzymaniu szczelności bramy jest nie do przecenienia. Warto zwrócić uwagę na modele wyposażone w regulację wysokości montowaną w płaszczyźnie poziomej umożliwiają one korektę geometrii skrzydła bez konieczności demontażu całego zespołu.

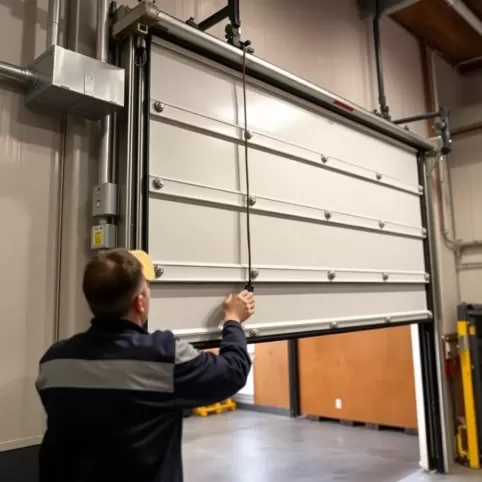

Zobacz także Zestaw montażowy bramy segmentowej

Kompletny zestaw zawiera zazwyczaj od 4 do 6 sztuk różnego rodzaju okuć, przy czym dokładna liczba zależy od szerokości bramy i zastosowanego systemu. Obok wspomnianych prowadnic, ramion i zawiasów znajdziesz tam również elementy złączne śruby M8 i M10 z nakrętkami samoblokującymi, podkładki wykonane ze stali nierdzewnej oraz kołki rozporowe przeznaczone do mocowania do ściany. Brakuje natomiast zamka to celowy zabieg producenta, który chce, żebyś samodzielnie wybrał mechanizm ryglujący dopasowany do twoich potrzeb bezpieczeństwa.

Przy zakupie zwróć uwagę na to, czy okucia są zabezpieczone antykorozyjnie metodą cynkowania ogniowego. Powłoka ta, nakładana w procesie zanurzeniowym, tworzy na powierzchni stali warstwę stopową składającą się głównie z cynku i żelaza w przeciwieństwie do cynkowania galwanicznego warstwa ta jest znacznie grubsza (od 40 do 120 mikrometrów) i nie łuszczy się przy uderzeniach mechaniczych. Jeśli widzisz elementy pokryte jedynie farbą proszkową na gołej stali, możesz spodziewać się oznak korozji już po dwóch sezonach.

Parametry techniczne zestawu wymiary 2500×2150 mm

Wymiary 2500×2150 mm definiują przede wszystkim maksymalną szerokość wjazdu, jaką zestaw jest w stanie obsłużyć. Cyfra 2500 oznacza rozpiętość samego skrzydła mierzoną w poprzek otworu wjazdowego, natomiast 2150 to wysokość od podłoża do górnej krawędzi bramy. Te dwa parametry determinują powierzchnię roboczą wynoszącą nieco ponad pięć i pół metra kwadratowego a to z kolei przekłada się bezpośrednio na moment bezwładności, jaki musi pokonać mechanizm otwierający przy uruchomieniu.

Podobny artykuł Zestaw montażowy do bramy garażowej

Przy takiej geometrii bramy kluczową rolę odgrywa masa własna skrzydła. Przyjmując wagę typowego ocieplonego panelu stalowego grubości 40 mm na poziomie 15-18 kilogramów na metr kwadratowy, łatwo obliczysz, że cała konstrukcja waży od 80 do 100 kilogramów. To właśnie z tego powodu zestawy przewidziane dla wymiarów zbliżonych do 2500×2150 mm dysponują wzmocnionymi prowadnicami o grubości ścianki minimum 2 mm oraz ramionami o przekroju umożliwiającym przeniesienie momentu zginającego przekraczającego 500 niutonometrów. Każdy milimetr grubości blachy w tym kontekście ma znaczenie cieńszy profil ugina się pod wpływem wielokrotnych cykli otwierania, co prowadzi do wypaczenia całego układu po upływie roku lub dwóch.

Szczelina między skrzydłem a ościeżnicą w bramach o tych wymiarach powinna mieścić się w przedziale 3-5 milimetrów. Zbyt ciasne dopasowanie skutkuje tarciem i zacinaniem się, szczególnie przy zmianach temperatury, kiedy stal rozszerza się lub kurczy. Zbyt duża szczelina to z kolei problemy z izolacyjnością termiczną i akustyczną, a także ryzyko przedostania się wody opadowej podczas deszczu. Regulacja luzów odbywa się za pomocą mimośrodowych sworzni osadzonych w zawiasach ich obrót przesuwa punkt obrotu o ułamki milimetra, co pozwala precyzyjnie wycentrować skrzydło bez ingerencji w strukturę nadproża.

Warto zwrócić uwagę na nośnośćrolek jezdnych przy masie sięgającej setki kilogramów każde kółko pracuje pod obciążeniem przekraczającym 25 kilogramów. Łożyska kulkowe stosowane w tym zastosowaniu powinny być zamknięte typu 2RS lub 2Z, co oznacza obecność uszczelek gumowych po obu stronach. Bez nich pył i brud przenikają do wnętrza łożyska, przyspieszając zużyciecierne oponentów w efekcie po kilkuset cyklach otwierania rolka zaczyna wydawać charakteryystyczny, irytujący pisk.

Kompletny zestaw przewidziany dla wymiarów 2500×2150 mm waży zazwyczaj od 35 do 50 kilogramów w zależności od konkretnej konfiguracji i producenta. To istotna informacja przy planowaniu transportu paczka nie zmieści się do bagażnika osobowego, a jej podniesienie samodzielnie wymaga albo sporej siły fizycznej, albo chociażby pomocy drugiej osoby. Wagi przekraczające 30 kilogramów na jedną osobę są według przepisów BHP traktowane jako prace wymagające wsparcia mechanicznego lub zespołowego co w praktyce oznacza, że przy odbiorze przesyłki powinieneś zadbać o pomocnika.

Podpory wału i boczne stabilność konstrukcji bramy

Podpora wału stanowi punkt, w którym moment obrotowy generowany przez mechanizm napędowy zostaje przekazany na konstrukcję budynku. W bramach uchylnych wał obrotowy biegnie w poprzek nadproża i to właśnie na jego końcach osadza się podpory łożyskowe przytwierdzane do muru za pomocą kotew chemicznych lub dyblowych. Zależnie od szerokości bramy odległość między podporami może wynosić od 2 do 3 metrów, co przekłada się na moment gnący działający na wał im większa rozpiętość, tym grubszy musi być wał, żeby nie ulec trwałemu ugięciu.

Standardowe podpory produkowane są ze stali węglowej S235 o grubości od 4 do 6 milimetrów, wyginanej na prasach krawędziowych i spawanej w miejscach łączenia profili. Ich powierzchnia pokryta jest cynkiem metodą cynkowania ogniowego, co zapewnia ochronę przed korozją w warunkach zewnętrznych przez okres co najmniej 25 lat przy prawidłowej eksploatacji. W dolnej części podpory znajdują się otwory montażowe o średnicy 12-14 milimetrów, przez które przeprowadza się śruby kotwiące ich długość dobiera się do rodzaju podłoża, przy czym dla muru ceglanego minimalna głębokość zakotwienia wynosi 80 milimetrów.

Boczne podpory prowadnic pełnią funkcję stabilizującą utrzymują zewnętrznyProfil prowadzący w prawidłowej pozycji pionowej i zapobiegają jego bocznemu wychyleniu pod wpływem wiatru czy też szarpnięć mechanicznych. Mocuje się je bezpośrednio do ściany bocznej lub do słupków bramowych za pomocą kołków rozporowych lub wsporników przyspawanych do ramy stalowej. Odległość między podporami bocznymi nie powinna przekraczać jednego metra w przeciwnym razie Profil zaczyna zachowywać się jak swobodnie podparta belka, której ugięcie pod własnym ciężarem jest proporcjonalne do czwartej potęgi rozpiętości.

Przy montażu podpór bocznych kluczowe znaczenie ma zachowanie pionu każde odchylenie kątowe przekłada się na nieprawidłowe ułożenie Prowadnicy względem płaszczyzny skrzydła, a w konsekwencji na nierównomierne zużycie rolek jezdnych. Profesjonaliści używają do tego celu poziomic laserowych klasy dokładności 0,5 milimetra na metr, co pozwala wyeliminować błąd paralaksy występujący przy zwykłych poziomicach rurkowych. Ty jako amator możesz posłużyć się zwykłą poziomicą, ale pamiętaj, żeby odczytywać ją zawsze z tej samej odległości i pod tym samym kątem.

Wybór typu mocowania zależy od materiału, z jakiego wykonana jest ściana. Dla muru pełnego ceramicznego doskonale sprawdzają się kołki rozporowe z nylonu z rdzeniem stalowym zapewniają one nośność rzędu 150-200 kilogramów na jeden punkt mocowania przy głębokości zakotwienia 50 milimetrów. Dla ścian z betonu komórkowego konieczne będzie zastosowanie kotew chemicznych, które wstrzykujące żywicę epoksydową lub poliestrową do wcześniej wydrążonego otworu żywica ta wiąże się z podłożem mechanicznie i tworzy połączenie o nośności dochodzącej do 300 kilogramów nawet w tak porowatym materiale.

Sprężyny i mechanizmy naciągowe do bramy uchylnej

Sprężyny skrętne to serce mechanizmu równoważącego bramy uchylnej to dzięki nim ciężar setki kilogramów stalowej konstrukcji przestaje być przeszkodą nie do pokonania. Zasada ich działania opiera się na magazynowaniu energii potencjalnej w procesie rozwijania i oddawaniu jej przy nawijaniu. Moment obrotowy generowany przez sprężynę jest przekazywany na wał za pośrednictwem wspólnychgniów, a stamtąd na mechanizm otwierający. Dobór odpowiedniej sprężyny zależy bezpośrednio od masy skrzydła i wymiarów geometrycznych producenci podają te wartości w tabelach obciążalności uwzględniających średnicę drutu, liczbę zwojów czynnych oraz długość swobodną.

Mechanizm naciągowy służy do regulacji wstępnego naprężenia sprężyny i umożliwia dostosowanie siły równoważącej do aktualnych potrzeb. Zbudowany jest z pokrętła dociskowego lub zespołu śrub regulacyjnych, które zmieniają punkt obrotu wałka napinacza względem osi sprężyny. Odpowiednie napięcie wstępne sprawia, że brama pozostaje w równowadze w każdej pozycji pośredniej zarówno przy całkowitym zamknięciu, jak i przy pełnym otwarciu. Zbyt słaby naciąg powoduje, że skrzydło opada samoistnie, zbyt mocny zaś utrudnia ręczne otwieranie i przyspiesza zużycie łożysk.

Sprężyny do bram uchylnych produkowane są ze stali sprężynowej typu 55SiCr8 lub 50CrV4, które wyróżniają się wysoką wytrzymałością zmęczeniową i odpornością na odkształcenia trwałe. Drut o średnicy od 4 do 8 milimetrów nawijany jest na zimno na specjalnych urządzeniach CNC gwarantujących stały skok uzwojenia. Każda sprężyna przechodzi próbę obciążeniową polegającą na trzykrotnym ściśnięciu do 80% jej długości roboczej bez wystąpienia odkształceń plastycznych w warunkach domowych takiej kontroli jakości nie przeprowadzisz, ale możesz ocenić sprężynę wizualnie: jednorodny kolor powierzchni i gładkie krawędzie zwojów świadczą o prawidłowej obróbce cieplnej.

Zabezpieczenie przed zerwaniem sprężyny to element często pomijany w tańszych zestawach, a mający kluczowe znaczenie dla bezpieczeństwa użytkownika. Sprężyna zamontowana w brekietach bocznych podlega ogromnym naprężeniom wewnętrznym przy niewłaściwym użytkowaniu lub braku konserwacji drut może pęknąć, a energia nagromadzona w uzwojeniu zostanie gwałtownie uwolniona. Dlatego profesjonalne zestawy wyposażone są w osłony blaszane zakładane na sprężyny, które w razie awarii przejmują energię uderzenia i kierują odłamki w bezpieczną stronę, z dala od strefy przebywania ludzi.

Czas eksploatacji typowej sprężyny skrętnej przy normalnym użytkowaniu wynosi od 15 000 do 25 000 cykli otwierania i zamykania, co przy dwóch cyklach dziennie przekłada się na około 20-30 lat bezawaryjnej pracy. Kluczowa jest przy tym regularna wizualna kontrola stanu powierzchni pojawienie się pęknięć zmęczeniowych widocznych jako mikroskopijne rysy prostopadłe do kierunku nawinięcia drutu oznacza konieczność natychmiastowej wymiany. Warto też raz na kilka lat przeprowadzić smarowanie spirali smarem grafityzowanym lub teflonowym, co redukuje tarcie wewnętrzne i wydłuża żywotność całego mechanizmu.

Zamki i zasuwnice w zestawie montażowym

Kwestia zamka w kontekście zestawów montażowych do bram uchylnych wymaga osobnego omówienia, ponieważ producenci konsekwentnie pomijają ten element w swojej ofercie. Decyzja ta nie jest przypadkowa wybór mechanizmu ryglującego zależy od wielu czynników, których producent nie jest w stanie przewidzieć na etapie pakowania kompletu. Inne wymagania stawia użytkownik domu jednorodzinnego, inne właściciel warsztatu samochodowego, a jeszcze inne zarządca hali magazynowej. Pozostawiając wybórlocked open zamawiającemu, dystrybutorzy dają ci swobodę dopasowania mechanizmu do realnych potrzeb bez konieczności przerabiania dostarczonego zestawu.

Zasuwnica automatyczna to najczęściej wybierane rozwiązanie w bramach uchylnych z napędem elektrycznym. Jej zasada działania polega na samoczynnym wysuwaniu rygla przy zamykaniu bramy dzieje się tak za sprawą krzywki zamontowanej na wale napędowym, która podczas ostatnich stopni obrotu mechanizmu otwierającego wymusza wysunięcie się bolca zaczepowego. Wysuw rygla wynosi standardowo od 20 do 35 milimetrów i zapewnia pewny chwyt nawet przy niewielkim opadnięciu skrzydła wskutek zużycia zawiasów. Zasuwnice tego typu produkowane są w wersjach jednostronnych i obustronnych te drugie umożliwiają obsługę zamka zarówno od strony zewnętrznej, jak i wewnętrznej.

Zamek nawiertny z wkładką bębenkową klasy B lub C to opcja dla osób stawiających na wysokie bezpieczeństwo. Wkładki klasy wyższej wyposażone są w bolce przeciwwyważeniowe utrudniające sforsowanie zamka metodą baryłkową, a także w system antypalowy opóźniający oddziaływanie wysokiej temperatury na mechanizm wewnętrzny. Przy wyborze wkładki zwróć uwagę na system wielopunktowy niektóre modele oferują dodatkowe ryglowanie w górnej i dolnej części skrzydła, co znacząco utrudnia wyważenie całej konstrukcji. Warto zainwestować w rozwiązanie z certyfikatem zgodności z normą EN 12209, która definiuje minimalne wymagania dla zamków stosowanych w drzwiach zewnętrznych i bramach.

Klamka z szyldem lub klamka-szyld z zamkiem wbudowanym to najprostsze rozwiązanie, które znajdziesz w każdym markecie budowlanym za kilkadziesiąt złotych. Ich zaletą jest niska cena i łatwość montażu, ale poziom bezpieczeństwa pozostawia wiele do życzenia w większości przypadków są to zamki klasy A, które doświadczony włamywacz otwiera w kilka sekund przy użyciu podstawowych narzędzi ręcznych. Jeśli brama uchylna stanowi jedyne zabezpieczenie wjazdu na posesję, oszczędność na zamku jest fałszywą ekonomią. W takiej sytuacji rozważ zamontowanie dodatkowej belki antywłamaniowej wysuwanej z podłoża lub mosiężnego skobla zabezpieczającego dolną krawędź skrzydła.

Montaż zamka w bramie uchylnej wymaga precyzyjnego wywiercenia otworów pod szyld i wkładkę oraz zamocowania okucia za pomocą śrub przelotowych przechodzących przez całą grubość skrzydła. Minimalna grubość blachy stalowej w miejscu mocowania powinna wynosić 1,5 milimetra przy cieńszym materiale gwintowane połączenie śrubowe będzie podatne na wyrwanie pod wpływem szarpnięcia. Jeśli twoja brama wykonana jest z cieńszej blachy lub płyty warstwowej, rozważ wzmocnienie miejsca montażu poprzez przyspawanie lub przykręcenie dodatkowej blachy mocującej o grubości 4-5 milimetrów.
