Montaż bramy segmentowej przemysłowej bez tajemnic – krok po kroku
Krzywo osadzona prowadnica potrafi pociągnąć za sobą łańcuch usterek: pękniętą sprężynę, rozerwane panele, napęd, który w krótkim czaszie zaczyna „wojować" z skrzydłem zamiast je podnosić. A wszystko zaczęło się od trzech milimetrów odchyłki przy pierwszym pomiarze. Dlatego montaż bramy segmentowej przemysłowej to nie jest praca na „jakoś to będzie", tylko konkretna sekwencja, w której każdy etap trzyma poprzedni w ryzach. W dalszej części rozbieram ten proces na czynniki, podaję parametry norm i realne widełki, które warto znać jeszcze przed zamówieniem.
- Parametry techniczne i normy PN-EN 13241, które decydują o bezpieczeństwie
- Prowadzenie bramy segmentowej standardowe, niskie i podwyższone w praktyce
- Przebieg montażu krok po kroku od pomiaru do testu końcowego
- Rodzaje paneli i ich dobór do konkretnych obiektów
- Napędy i automatyka łańcuchowy, paskowy czy boczny nasadowy?
- Eksploatacja i przegląd bramy segmentowej w hali co sprawdzać co pół roku
- Koszty montażu i orientacyjne widełki cenowe
- Dobór do obiektu hala magazynowa, produkcyjna, chłodnia czy warsztat?
- Bezpieczeństwo użytkowania i najczęstsze błędy montażowe
- Wybór ekipy montażowej na co zwrócić uwagę?
Parametry techniczne i normy PN-EN 13241, które decydują o bezpieczeństwie
Brama segmentowa przemysłowa pracuje pod obciążeniem, którego nie widać gołym okiem, ale które bezlitośnie weryfikuje każdy milimetr luzu. Ciężar własny płaszcza przy szerokości 5 metrów i wysokości 4 metrów oscyluje wokół 350-500 kg, a do tego dochodzą siły dynamiczne przy otwieraniu skokowe, sięgające 1,5 raza masy statycznej.
Norma PN-EN 13241-1 opisuje wymagania dla bram przemysłowych, handlowych i garażowych: odporność na obciążenie wiatrem (klasy od 1 do 5), szczelność na przenikanie wody, izolacyjność akustyczną, a przede wszystkim bezpieczeństwo użytkowania. Brama bez deklaracji zgodności CE to nie tylko kwestia formalna, ale realne zagrożenie w miejscu pracy.
W praktyce najczęściej wybierane są panele o grubości 40-67 mm. Cieńsze sprawdzają się w halach, gdzie priorytetem jest tempo montażu i niska masa, grubsze w obiektach chłodniczych, gdzie każdy milimetr PUR wpływa na współczynnik przenikania ciepła U, potrafiący spaść poniżej 0,9 W/(m²·K).
Liczba cykli otwarć to kolejny parametr, którego nie wolno pominąć. Standardowe sprężyny wytrzymują 25 000 cykli, wersje wzmocnione 50 000, a przy intensywnej eksploatacji logistycznej sięga się po rozwiązania 100 000-cyklowe, co przekłada się na 7-10 lat spokojnej pracy przy 30 cyklach dziennie.
Odporność na wiatr zgodnie z PN-EN 12424 przyjmuje wartości od 0 do 5 klasy. Dla obiektów w pasie nadmorskim lub na terenach otwartych klasa 4-5 to konieczność, inaczej pierwszy silniejszy podmuch zacznie odkształcać sekcje. Trzeba przy tym pamiętać, że deklarowana klasa obowiązuje przy prawidłowym osadzeniu w otworze, a nie „na oko".
Bezwzględne minimum zabezpieczeń w bramie z napędem to fotokomórka, krawędziowa listwa bezpieczeństwa oraz hamulec sprężyny. Pierwsza zatrzymuje płaszcz, gdy w świetle przejazdu pojawi się przeszkoda, druga reaguje na nacisk na dolną krawędź, trzeci zapobiega niekontrolowanemu opadnięciu skrzydła w razie pęknięcia liny.
Brama oznakowana znakiem CE, z kompletną deklaracją właściwości użytkowych i dokumentacją techniczną, to jedyny pewny wybór. Brak którejkolwiek z tych pozycji oznacza, że produkt nie przeszedł badań typu oszczędność pozorna, ryzyko realne.
Prowadzenie bramy segmentowej standardowe, niskie i podwyższone w praktyce
Typ prowadzenia wynika bezpośrednio z architektury hali, a konkretnie z wysokości nadproża i głębokości wnęki. To właśnie te dwa wymiary determinują, czy zmieści się wariant standardowy, czy trzeba sięgnąć po niskie lub podwyższone.
Prowadzenie standardowe wymaga nadproża minimum 350-450 mm i wolnej przestrzeni podsufitowej równej wysokości otworu. Przy takim układzie panele jadą po łagodnym łuku, sprężyny mają optymalne przełożenie, a napęd pracuje z najniższym momentem obrotowym. To najczęstszy wybór w halach magazynowych o typowej konstrukcji stalowej.
| Typ prowadzenia | Nadproże (mm) | Podsufitka (mm) | Zastosowanie | Cena orientacyjna (PLN/m²) |
|---|---|---|---|---|
| Standardowe | 350-450 | = wys. otworu | Nowe hale, typowa architektura | 450-700 |
| Niskie (low headroom) | 120-200 | 1200-1500 | Niskie nadproże, istniejące obiekty | 550-850 |
| Podwyższone (high lift) | 500-3000 | = wys. otworu + 500-3000 | Wysoka podsufitka, transport pod dachem | 600-900 |
| Tylne (vertical lift) | min. 200 | = wys. otworu | Bardzo wysokie hale, bramownice | 700-1100 |
Wariant niskie prowadzenie stosuje się tam, gdzie nadproże ma 120-200 mm. Panele wjeżdżają niemal poziomo tuż pod stropem, a sprężyny są umieszczone z tyłu, co wymusza krótszy skok i mocniejszy naciąg. To rozwiązanie droższe o 15-20%, ale często jedyne sensowne przy adaptacji starszych obiektów.
Prowadzenie podwyższone (high lift) ma sens, gdy podsufitka sięga 500-3000 mm powyżej otworu. Panele jadą pionowo w górę, potem łagodnie w poziomie, dzięki czemu zyskujesz przestrzeń transportową bezpośrednio za bramą. Świetnie sprawdza się w centrach logistycznych, gdzie wózek musi swobodnie podjechać pod skrzydło.
Wersja tylna (vertical lift) działa tylko przy bardzo wysokich halach, gdzie panele ustawiają się pionowo wzdłuż ściany tylnej. Wymaga wolnej przestrzeni sufitowej równej wysokości otworu, ale eliminuje poziomy odcinek prowadnicy, co zmniejsza opory i wydłuża żywotność rolek.
Gdy nadproże ma mniej niż 120 mm, montaż prowadzenia wiszącego staje się niewykonalny bez obniżenia poziomu posadzki. W takim wypadku lepiej rozważyć bramę rolowaną lub przesuwną, niż walczyć z geometrią.
Przebieg montażu krok po kroku od pomiaru do testu końcowego
Pomiar otworu to pierwszy i najważniejszy etap. Mierzysz trzy szerokości (dół, środek, góra) i trzy wysokości (lewa, środek, prawa), a także przekątne różnica powyżej 5 mm sygnalizuje, że otwór wymaga korekty przed montażem. Zaniedbanie tego kroku kończy się klinowaniem paneli i nierównomiernym naciągiem sprężyn.
Przygotowanie otworu obejmuje wyrównanie ościeży, usunięcie nierówności powyżej 3 mm/m oraz montaż kotew w murze lub spawy w konstrukcji stalowej. Prowadnice boczne mocuje się do ściany kotwami mechanicznymi co 400-600 mm, przy czym każdy punkt mocowania musi przenosić obciążenie rzędu 150-200 kg.

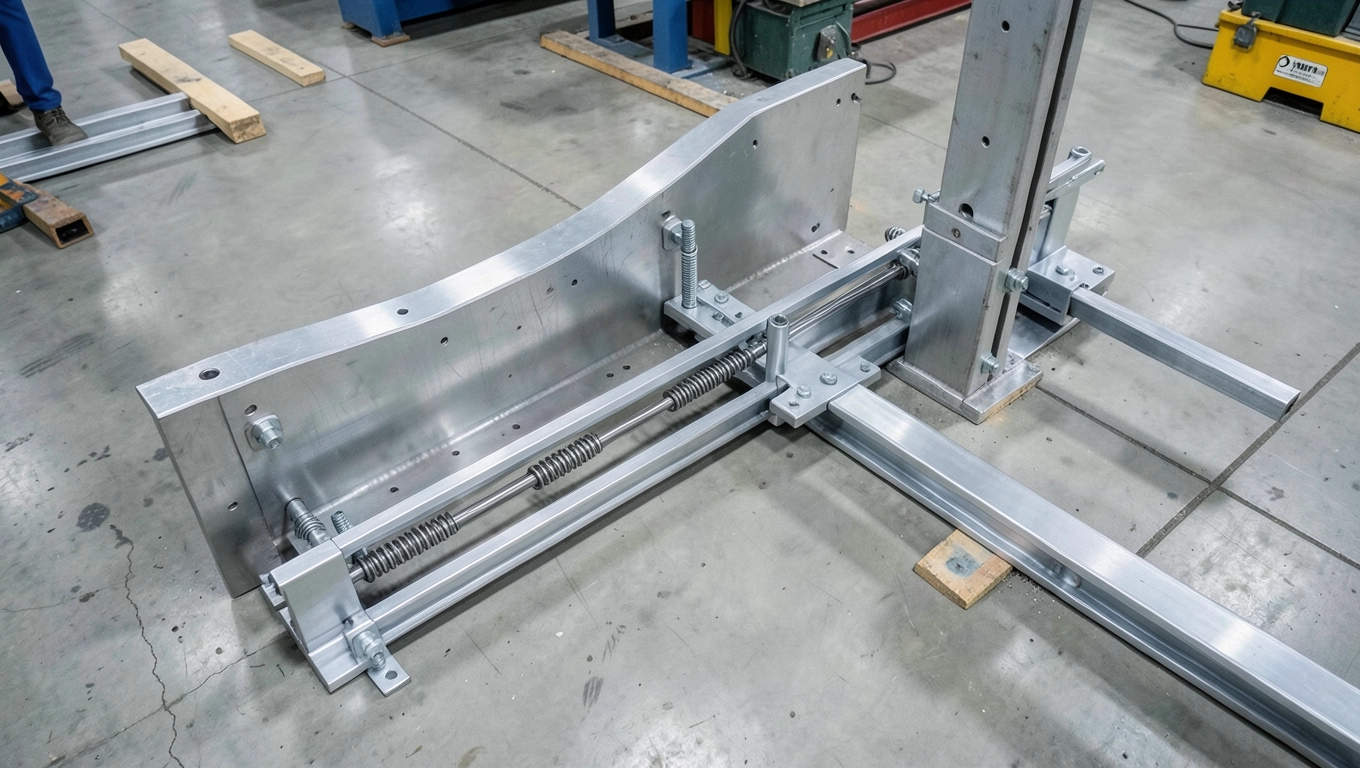

Kolejny krok to osadzenie sprężyn skrętnych na wale nośnym. Naciąg ustawia się tak, aby płaszcz własnym ciężarem zatrzymywał się w połowie drogi przy ręcznym zwolnieniu ani nie opadał, ani nie uciekał do góry. To precyzyjna robota, bo różnica dwóch zwojów na sprężynie oznacza kilkanaście kilogramów siły.

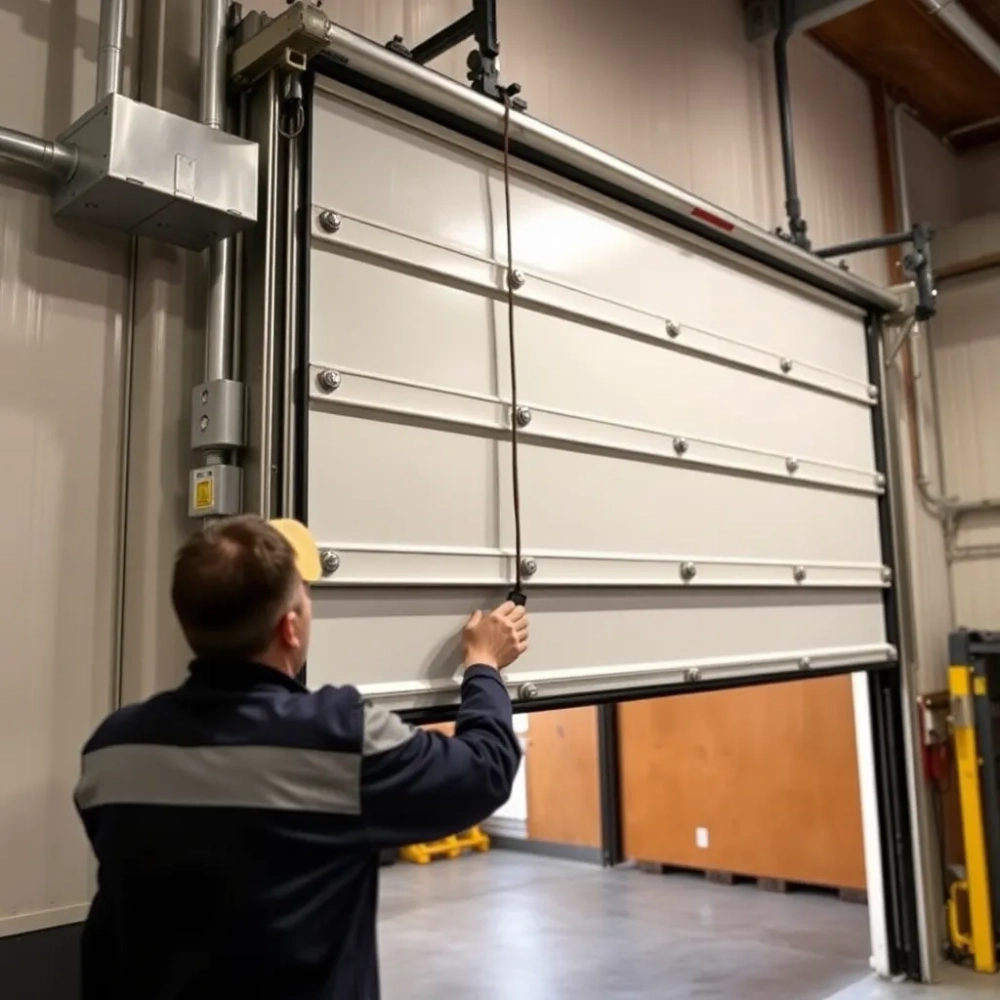

Panele wprowadza się od dołu, łącząc je zawiasami bocznymi i wkładając rolki jezdne w prowadnice. Każda sekcja powinna leżeć w swoim torze bez tarcia opór przy przesuwie ręcznym powywał 3-5 kg. Po zamontowaniu wszystkich segmentów zakłada się linki nośne, łańcuchy oraz tor jezdny górny, w którym panele zmieniają kierunek z pionowego na poziomy.

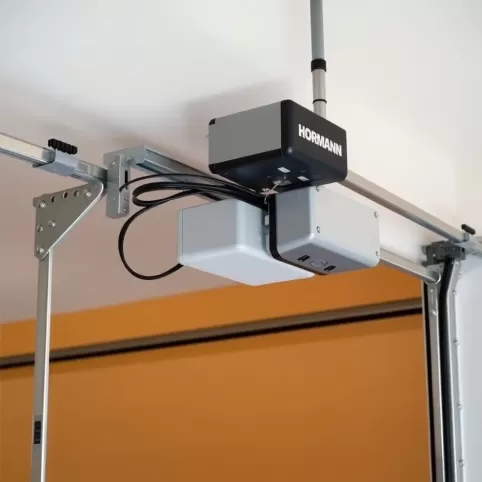

Napęd montuje się na wale sprężynowym lub bezpośrednio na wale nośnym, w zależności od konstrukcji. Napęd łańcuchowy to najprostsze i najtańsze rozwiązanie, paskowy pracuje ciszej i wymaga mniej konserwacji, boczny nasadowy sprawdza się przy niskim nadprożu, gdzie centralna jednostka nie mieści się nad otworem.
Regulacja i testy bezpieczeństwa zamykają proces. Sprawdzasz działanie fotokomórki (przecięcie wiązki musi zatrzymać skrzydło w 0,3 s), krawędziowej listwy (nacisk 20 N na krawędź powinien cofnąć płaszcz), hamulca sprężyny (skrzydło nie może opaść po zwolnienaniu mechanizmu ręcznego) oraz krańcówek otwarcia i zamknięcia.
Krzywe prowadnice, źle dobrany naciąg sprężyn, brak regulacji rolek to trzy grzechy główne amatorskiego montażu. Pierwsza awaria zwykle pojawia się między 6. a 12. miesiącem, a jej koszt wielokrotnie przewyższa oszczędność na profesjonalnej ekipie.
Rodzaje paneli i ich dobór do konkretnych obiektów
Panel pełny z rdzeniem PUR to standard w halach, gdzie liczy się izolacyjność termiczna i akustyczna. Wypełnienie poliuretanem o gęstości 40-45 kg/m³ zapewnia współczynnik U na poziomie 0,9-1,4 W/(m²·K) w zależności od grubości blachy i gęstości spienienia. Takie bramy stosuje się w obiektach chłodniczych, produkcyjnych z kontrolowaną temperaturą oraz w halach, gdzie hałas generowany przez maszyny wymaga tłumienia.
Panel przeszklony z przeszkleniem akrylowym lub poliwęglanowym sprawdza się w salonach samochodowych, halach wystawowych, warsztatach z dużym dopływem światła dziennego. Przeszklenie może zajmować od 30% do 80% powierzchni sekcji, przy czym poliwęglan wielokomorowy 16-25 mm zapewnia lepszą izolacyjność niż pojedyncza szyba akrylowa. Trzeba mieć świadomość, że każde przeszklenie obniża współczynnik U o 0,2-0,5 W/(m²·K).
Panel wentylowany z perforacją aluminiową lub stalową to wybór do obiektów z intensywną wentylacją: myjni, lakierni, kuźni, hal z agregatami ciepła. Perforacja o średnicy otworów 3-5 mm i prześwicie 20-40% zapewnia przepływ powietrza bez utraty sztywności sekcji. Takie bramy nie ocieplają, więc w chłodniach nie mają zastosowania.
Grubość paneli determinuje izolacyjność, masę i cenę. Tabela poniżej pokazuje typowe wartości dla blachy stalowej z rdzeniem PUR i przekładką termiczną:
| Grubość (mm) | Współczynnik U (W/(m²·K)) | Masa (kg/m²) | Zastosowanie | Cena orientacyjna (PLN/m²) |
|---|---|---|---|---|
| 40 | 1,4-1,8 | 9-11 | Hale magazynowe, niska izolacyjność | 350-550 |
| 50 | 1,0-1,4 | 10-12 | Produkcja, warsztaty, średnia izolacyjność | 450-700 |
| 60 | 0,7-1,0 | 11-13 | Chłodnie, mroźnie, wysoka izolacyjność | 600-900 |
| 67 | 0,5-0,8 | 12-14 | Obiekty o kontrolowanej temperaturze do -25°C | 750-1200 |
Napędy i automatyka łańcuchowy, paskowy czy boczny nasadowy?
Napęd łańcuchowy to klasyka przemysłowa trwały, tani, łatwy w serwisie. Łańcuch rolkowy 12B-1 przenosi moment obrotowy z silnika na wał sprężynowy, a prędkość podnoszenia wynosi 0,2-0,3 m/s. Przy codziennej intensywności do 80 cykli taka jednostka wystarcza na 8-12 lat. Wymaga smarowania łańcucha co 6 miesięcy i kontroli naciągu.
Napęd paskowy eliminuje metaliczny hałas łańcucha, co ma znaczenie w obiektach z zapleczem biurowym przy hali. Pas zbrojony poliuretanowy lub kevlarowy pracuje ciszej i ma dłuższą żywotność do 15 lat przy standardowej eksploatacji. Prędkość podnoszenia jest porównywalna, ale moment rozruchowy nieco wyższy, co warto uwzględnić przy ciężkich bramach.
Napęd boczny nasadowy montuje się bezpośrednio na wale sprężynowym od strony bocznej, bez łańcucha czy pasa. Zajmuje mało miejsca podsufitowego, co czyni go jedynym sensownym rozwiązaniem przy niskim nadprożu. Moment obrotowy jest wyższy niż w napędach centralnych, dlatego świetnie radzi sobie z bramami powyżej 30 m².
Przy doborze napędu sprawdź liczbę cykli na godzinę standardowe jednostki oferują 10-15 cykli/h, co przy logistyce trzyzmianowej może okazać się za mało. W takim wypadku potrzebujesz napędu przemysłowego o wydajności 20-30 cykli/h z falownikiem regulującym przyspieszenia.
Eksploatacja i przegląd bramy segmentowej w hali co sprawdzać co pół roku
Regularna kontrola oszczędza kosztownych napraw. Wystarczy poświęcić 30 minut co sześć miesięcy, żeby wyłapać 90% problemów zanim przerodzą się w awarię. Poniższa lista to absolutne minimum, które każdy użytkownik powinien wykonać sam, bez angażowania serwisu.
- Smoki rolek jezdnych nakrop kilka kropel smaru silikonowego na oś każdej rolki, sprawdź czy obracają się swobodnie bez zacięć.
- Naciąg sprężyn płaszcz zatrzymany w połowie drogi nie może opadać ani uciekać; jeśli się porusza, reguluj naciąg na wale sprężynowym.
- Linki nośne oglądaj pod kątem postrzępionych włókien, przetarć, korozji; linka z widocznym uszkodzeniem wymaga natychmiastowej wymiany.
- Uszczelki dolne i boczne sprawdź szczelność przylegania do posadzki, brak pęknięć, elastyczność; uszkodzona uszczelka wciąga wodę i zimne powietrze.
- Fotokomórka i krawędziowa listwa testuj raz w miesiącu: przecięcie wiązki i nacisk na listwę musi cofnąć skrzydło.
- Napęd nasłuchuj nietypowych dźwięków, kontroluj temperaturę obudowy po 10 cyklach pracy.
Co 12 miesięcy warto zlecić przegląd profesjonalny: regulację sprężyn, kontrolę zamocowania prowadnic, sprawdzenie bieguna przekładni, pomiary momentu obrotowego napędu oraz przegląd instalacji elektrycznej. Koszt takiego przeglądu to 300-600 PLN, a wydłuża żywotność bramy o kilka lat.
Koszty montażu i orientacyjne widełki cenowe
Cena bramy segmentowej przemysłowej z montażem zależy od czterech zmiennych: wymiaru otworu, typu prowadzenia, grubości paneli oraz rodzaju napędu. Poniższa tabela pokazuje orientacyjne wartości netto, uśrednione na podstawie realizacji w obiektach o typowej geometrii.
| Wymiar otworu (szer. × wys.) | Wariant standardowy (PLN netto) | Wariant z napędem (PLN netto) | Wariant premium (ocieplony + napęd) (PLN netto) |
|---|---|---|---|
| 3000 × 3000 mm | 5 500-8 000 | 9 000-12 000 | 12 000-16 000 |
| 4000 × 4000 mm | 8 000-12 000 | 13 000-18 000 | 17 000-23 000 |
| 5000 × 5000 mm | 12 000-18 000 | 18 000-25 000 | 24 000-32 000 |
| 6000 × 6000 mm | 18 000-26 000 | 26 000-36 000 | 34 000-45 000 |
Koszt samego montażu to zazwyczaj 15-25% wartości bramy przy typowej realizacji dwóm monterom zajmuje to 6-10 godzin. Czas wydłuża się przy niskim nadprożu (wymaga precyzyjnego ustawienia sprężyn tylnych) lub przy bramach powyżej 6 metrów szerokości, gdzie sekcje trzeba łączyć na budowie.
Zamawiając bramę, zaplanuj bufor czasowy 4-6 tygodni na produkcję i 1-2 tygodnie na dostawę. Montaż umawiaj z wyprzedzeniem sezon budowlany (kwiecień-październik) potrafi wydłużyć termin realizacji o miesiąc.
Dobór do obiektu hala magazynowa, produkcyjna, chłodnia czy warsztat?
Hala magazynowa to najprostszy przypadek: standardowe prowadzenie, panel pełny 40 mm, napęd łańcuchowy. Priorytetem jest szybkość otwierania i niezawodność, izolacyjność schodzi na dalszy plan. Sprawdza się brama o masie do 400 kg, 25 000 cykli, napęd 0,3 m/s.
Hala produkcyjna wymaga paneli 50 mm z lepszą izolacyjnością akustyczną, prowadzenia standardowego lub podwyższonego (jeśli transport pod dachem), napędu o wydajności 20 cykli/h. Przy produkcji z odczynnikami chemicznymi warto wybrać panele z blachy nierdzewnej lub z powłoką antykorozyjną.
Chłodnia stawia najwyższe wymagania: panel 60-67 mm, współczynnik U poniżej 0,8 W/(m²·K), uszczelki z EPDM odporne na niskie temperatury, ogrzewana krawędziowa listwa zapobiegająca oblodzeniu. Napęd musi pracować w temperaturze do -25°C, co wymusza zastosowanie smarów syntetycznych i kabli silikonowych.
Warsztat to często obiekt adaptowany z niskim nadprożem stąd prowadzenie niskie, panel pełny lub przeszklony 40-50 mm, napęd boczny nasadowy. Przy warsztatach blacharskich warto rozważyć panel wentylowany, który odprowadza opary lakiernicze.
Bezpieczeństwo użytkowania i najczęstsze błędy montażowe
Brama segmentowa waży kilkaset kilogramów, porusza się z prędkością 0,3 m/s i pracuje w otoczeniu ludzi. Każde zaniedbanie montażowe przekłada się na konkretne zagrożenie: przycięcie palców w zawiasach, uderzenie panelem, opadnięcie płaszcza w razie pęknięcia liny. Dlatego montaż powinien przebiegać w pełnej zgodności z instrukcją producenta oraz z zachowaniem wymogów PN-EN 13241-1.
Najczęstsze błędy montażowe, które prowadzą do awarii w ciągu 6-12 miesięcy:
- Krzywe prowadnice boczne rolki jadą bokiem, ścierają się, wyskakują z toru.
- Źle dobrany naciąg sprężyn płaszcz opada przy otwieraniu lub uderza o podłogę przy zamykaniu.
- Brak smarowania rolek toczą się suche, grzeją się, pękają osie.
- Mocowanie prowadnic na kołki rozporowe w pustostawach ścianach wysadzają się pod obciążeniem.
- Brak regulacji krawędziowej listwy nie reaguje na przeszkodę, stanowi zagrożenie dla przechodniów.
Tani zestaw bez certyfikatu CE, bez deklaracji właściwości użytkowych i bez kompletu zabezpieczeń to pozorna oszczędność. Brama taka może nie przejść odbioru Państwowej Inspekcji Pracy, a w razie wypadku ubezpieczyciel odmówi wypłaty odszkodowania.
Wybór ekipy montażowej na co zwrócić uwagę?
Profesjonalny montażysta przyjeżdża z własnym sprzętem pomiarowym (laser krzyżowy, poziomica cyfrowa, dynamometr do naciągu sprężyn) i pracuje w ekipie minimum dwuosobowej. Panele o masie 80-120 kg/m² wymagają transportu pionowego, a sekcje powyżej 5 metrów szerokości ostrożnego pozycjonowania przed zawieszeniem.
Przed podpisaniem umowy poproś o: potwierdzenie uprawnień producenta (wiele firm prowadzi sieć autoryzowanych instalatorów), protokół szkolenia BHP, referencje z obiektów o podobnej charakterystyce, a także oświadczenie o ubezpieczeniu OC. Te cztery dokumenty wstępnie odsiewają ekipy przypadkowe od tych, które montują bramy na co dzień.
Gwarancja na montaż to standard 24-36 miesięcy, na panele i napęd zależnie od producenta od 5 do 10 lat. Zapisz w umowie warunki serwisu pogwarancyjnego i dostępność części zamiennych rolki, linki, uszczelki powinny być dostępne w ciągu 3-5 dni roboczych.
Jeśli w grę wchodzi brama segmentowa z napędem bocznym nasadowym przy niskim nadprożu, doświadczenie ekipy ma jeszcze większe znaczenie. Błąd w ustawieniu sprężyn tylnych o dwa zwoje skraca ich żywotność o połowę.
Nowa brama segmentowa przemysłowa to inwestycja na 15-20 lat pod warunkiem profesjonalnego montażu i regularnych przeglądów. Wymiana starej bramy na nową ma sens, gdy dotychczasowa ma więcej niż 20 lat, brakuje jej certyfikatu CE, a koszty napraw przekraczają 40% wartości nowego urządzenia. W przeciwnym wypadku lepszym rozwiązaniem bywa modernizacja napędu lub wymiana sprężyn.
Kluczowe parametry, które warto zapamiętać: PN-EN 13241-1 jako norma bezpieczeństwa, PN-EN 12424 jako klasyfikacja odporności na wiatr, grubość paneli 40-67 mm dopasowana do wymagań termicznych, prowadzenie dobrane do geometrii hali, napęd o wydajności odpowiadającej intensywności pracy. Te pięć punktów decyduje o tym, czy brama będzie służyć bezawaryjnie przez dekadę, czy też zacznie generować koszty po pierwszym sezonie.
Realizacja obejmująca pomiar na miejscu, precyzyjne wykonanie projektu, dostawę i montaż z regulacją to sekwencja, w której każdy element ma swoje miejsce. A prawidłowy montaż bramy segmentowej przemysłowej kończy się protokołem odbioru, wpisem do książki obiektu i planem przeglądów reszta to już codzienna eksploatacja.
