Montaż bramy Hörmann z napędem krok po kroku

Pięć milimetrów. Tyle wystarczy, żeby brama segmentowa z napędem zaczęła trzeć o nadproże, a właściciel nowego garażu usłyszał od montera zdanie: „trzeba podkuć". Koszt takiej poprawki zaczyna się od kilkuset złotych za samą robociznę, a kończy często powyżej trzech tysięcy, gdy trzeba ściągnąć ościeża, wymienić kotwy albo skuwać świeży tynk. Przygotowanie otworu garażowego to jedyny etap, na którym można zaoszczędzić tyle, ile kosztuje dobry napęd. Warto potraktować go jak osobny projekt inwestycyjny, nie jak punkt na liście ekipy tynkarskiej.

• Jakie nadproże i wymiary pod bramę segmentową Hörmann
• Przygotowanie garażu pod bramę z napędem sufitowym
• Podłączenie napędu i instalacja elektryczna bramy garażowej
• Kiedy nie warto montować bramy samodzielnie
• Najczęstsze błędy inwestorów i ich realny koszt

Jakie nadproże i wymiary pod bramę segmentową Hörmann

Wysokość nadproża to pierwszy parametr, o który pyta producent, a zarazem pierwszy, który potrafi wyrzucić inwestora z budżetu. Dla bram segmentowych z prowadzeniem sufitowym norma wynosi od 100 mm do 250 mm w zależności od wybranego wariantu sprężyn i automatyki. Bramy z napędem potrzebują zwykle minimum 125 mm, bo w świetle nadproża musi zmieścić się szyna jezdna wraz z obudową napędu. Wartość tę podaje się zawsze w stanie surowym, przed ociepleniem garażu od wewnątrz.

Głębokość garażu mierzy się od wewnętrznej krawędzi ościeża do ściany tylnej. Standardowa brama o wysokości 2 m wymaga co najmniej 3,2 m wolnej przestrzeni w poziomie sufitu, bo panele w pozycji otwartej „wjeżdżają" pod strop na odcinku około 80-110 cm. W praktyce oznacza to konieczność cofnięcia ściany tylnej lub zrezygnowania z głębokich regałów ściennych przy samym otworze.

Boczna przestrzeń montażowa to kolejna dana z katalogu, która rzadko pojawia się w projekcie domu. Wymagane jest minimum 100 mm po każdej stronie ościeża na prowadnicę, a przy bramach o szerokości powyżej 3 m producenci zalecają już 130 mm. Wnęki, w które wchodzą szyny boczne, zabierają więc około 20 cm użytecznej szerokości garażu, co przy aucie rodzinnym i rowerach zaczyna mieć znaczenie.

Wybór konkretnego rozwiązania determinuje geometrię garażu w sposób nieodwracalny. Brama uchylna potrzebuje zaledwie kilku centymetrów nadproża, ale wymaga wolnej przestrzeni przed otworem na łuk otwarcia skrzydła, co zimą, przy oblodzeniu podjazdu, kończy się zarysowaniami lakieru. Brama rolowana chowa się w skrzynce pod stropem i nie „kradnie" głębokości garażu, ale zabiera 25-30 cm światła przejazdu w pionie, przez co nie wjedzie pod nią samochód z bagażnikiem dachowym.

Segmentówka z napędem sufitowym zostawia przejazd w pełni otwarty i wykorzystuje sufit, który i tak w garażu stoi pusty. To dlatego inwestorzy decydują się na nią najczęściej, mimo wyższej ceny zakupu. Decyzja powinna zapaść na etapie projektu architektonicznego, a nie po wymurowaniu ścian, bo wtedy każdy parametr da się jeszcze skorygować w dokumentacji.

Kiedy segmentówka nie sprawdzi się w Twoim garażu

Przy skosach poddasza wykończonego od wewnątrz płytą g-k sufit bywa nieregularny. Prowadnice sufitowe wymagają prostego, poziomego stropu na całej długości biegu bramy, z tolerancją 5 mm na 2 m bieżące. Jeśli sufit opada klinem, trzeba go zabudować albo zrezygnować z napędu sufitowego na rzecz bocznego. Drugim przeciwwskazaniem są garaże o głębokości poniżej 5 m przy bramie o szerokości 3 m: panele schowane pod stropem zajmą wtedy ponad połowę długości pomieszczenia.

Przygotowanie garażu pod bramę z napędem sufitowym

Stan surowy otwarty to ostatni moment, w którym kosztuje najmniej. Ściany ościeży warto wymurować z bloczków silikatowych o grubości 18 cm zamiast betonu komórkowego, bo nośność pod montaż kotew mechanicznych i chemicznych rośnie wtedy o 30-40%. Każdy panel bramy segmentowej waży od 8 do 15 kg, ale całe skrzydło z prowadnicami obciąża ościeża siłą sięgającą 120 kg rozkładaną na kilka punktów mocowania. Słaby materiał ściany kruszy się przy pierwszym sezonie eksploatacji.

W nadprożu kluczowa jest geometria, nie wytrzymałość. Nadproże prefabrykowane typu L19 lub stalowy dwuteownik HEA 120 zapewnia płaską, poziomą płaszczyznę montażową, do której mocuje się uchwyt szyny napędu. Beton wylewany w deskowaniu często ma pofalowaną dolną krawędź, a sznurek tynkarski nie pokazuje tego problemu. Odchylenie od poziomu większe niż 3 mm/mb powoduje, że napęd pracuje nierówno i skraca żywotność łańcucha.

Posadzka w garażu musi być wyprowadzona do poziomu zero przed montażem, a nie po. Różnica wysokości między gotową posadzką a progiem bramy nie powinna przekraczać 5-10 mm. Próg aluminiowy w bramie Hörmann ma wysokość 45 mm, a uszczelka dolna musi dolegać szczelnie na całej szerokości. Gdy posadzka „ucieka" w którąkolwiek stronę, uszczelka szarpie się przy każdym cyklu i po roku zaczyna przeciekać wodę roztopową.

Spadek posadzki w garażu to detal, który większość ekip zostawia „na potem". Woda z auta wjeżdżającego z deszczu spływa z opon i musi mieć dokąd odpłynąć. Odwodnienie liniowe o szerokości 100 mm, ustawione 30-50 cm przed bramą, zbiera 90% wody, jeśli spadek w kierunku korytka wynosi 1,5-2%. Bez tego progu zaczyna brakować po dwóch, trech zimach, kiedy lód rozsadza uszczelkę od strony zewnętrznej.

Ściany boczne wymagają wzmocnienia w miejscu, gdzie trafia kotwa górna. W betonie komórkowym wystarczy wkręt do gazobetonu 10×140 mm z kołkiem ramowym, ale w silikacie lepiej sprawdza się kotwa wklejana chemicznie na żywicy winyloestrowej. Żywica w kapilarach silikatu tworzy wiązanie o wytrzymałości 3,5 kN na punkt, podczas gdy zwykły kołek rozporowy wyrywa się przy 1,2 kN. Różnica przekłada się na to, czy brama po pięciu latach wisi tak samo, czy zaczyna opuszczać się o centymetr na lewym narożniku.

Etap budowy, na którym zamawia się bramę

Producent potrzebuje kompletu wymiarów w stanie surowym, dlatego zamówienie składa się po wymurowaniu ścian i wylaniu nadproża, ale przed tynkami wewnętrznymi. Czas realizacji waha się od 3 do 6 tygodni, więc decyzję trzeba podjąć, gdy stan surowy jest jeszcze „mokry". Monter przyjeżdża dopiero po tynkach i posadzce, czyli około 8-10 tygodni po zamówieniu, co w praktyce oznacza złożenie zamówienia na przełomie trzeciego i czwartego miesiąca budowy domu.

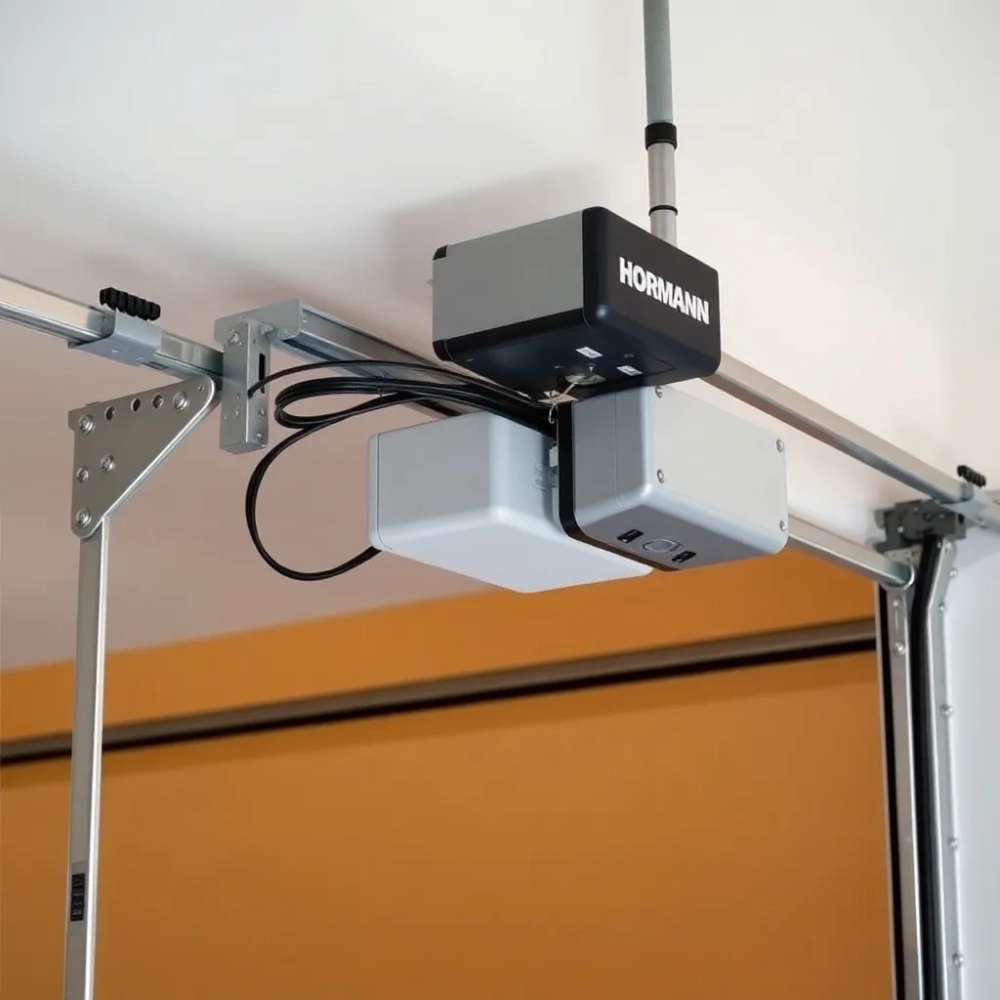

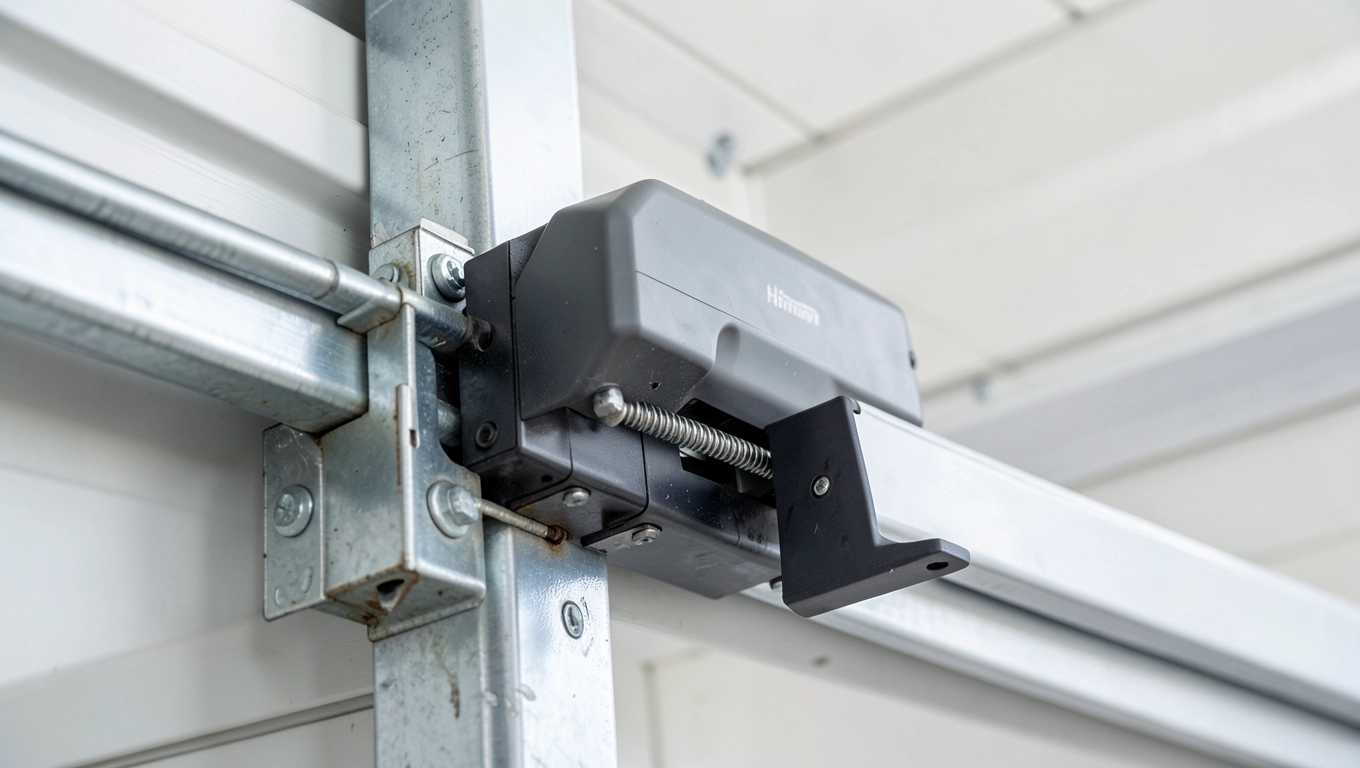

Podłączenie napędu i instalacja elektryczna bramy garażowej

Zasilanie 230 V doprowadzone do gniazda nadprożowego to absolutne minimum. Kabel trójżyłowy 3 × 1,5 mm² w izolacji YDYp, zabezpieczony wyłącznikiem nadprądowym B10 lub B16 A oraz wyłącznikiem różnicowoprądowym 30 mA. Obwód musi być wydzielony, osobny dla bramy, bez mostkowania z oświetleniem garażu. Napęd pobiera w szczycie 0,4-0,6 kW, a przy rozruchu prąd udarowy sięga 3 A, co przy wspólnym obwodzie z żarówkami wybija bezpiecznik przy każdym otwarciu po zmroku.

Trasę kabla planuje się w ścianie przed tynkami. Od rozdzielni do punktu nad otworem bramy prowadzi się peszel sztywny 20 mm zatopiony w bruździe, z zapasem 30 cm po każdej stronie. W stropie, równolegle do przewidywanego biegu szyny, układa się peszel do fotokomórki zewnętrznej i wewnętrznej. Fotokomórki to element normy PN-EN 12453 dotyczącej bezpieczeństwa bram z napędem: bez nich napęd nie spełnia wymogów odbioru budowlanego.

Przycisk sterujący montuje się na wysokości 1,4 m po lewej stronie ościeża, wewnątrz garażu. Na zewnątrz praktykuje się sterowanie pilotem, ale warto poprowadzić kabel pod przyszłą stację domofonową albo czytnik linii papilarnych, nawet jeśli dziś się ich nie montuje. Peszel kosztuje kilka złotych, a kucie świeżego tynku pod dodatkowy kabel kilkaset.

Inteligentne sterowanie bramą opiera się dziś na dwóch protokołach: klasycznym radiowym 868 MHz oraz protokole IP przez bramkę domową. Napędy Hörmann z serii SupraMatic i ProMatic obsługują BiSecur, który działa na częstotliwości 868 MHz z szyfrowaniem AES 128. Integracja z systemem smart home wymaga modułu HCP-Bus albo przekaźnika potencjałowego podłączonego do centrali KNX. Bez dodatkowego modułu napęd odbiera wyłącznie sygnał z pilota lub przycisku ściennego.

Bezpieczeństwo użytkowania reguluje norma PN-EN 12604 i PN-EN 12453, w których opisano wymóg stosowania fotokomórek, krawędzi zamykającej oraz awaryjnego odblokowania napędu. Krawędź zamykająca montowana jest fabrycznie w dolnym panelu i reaguje na opór 40 N, natychmiast cofając bramę. Awaryjne odblokowanie (linka lub zamek) pozwala otworzyć bramę ręcznie przy braku zasilania, co przydaje się zimą, gdy wiatr zerwie linię energetyczną.

Testowanie napędu po montażu trwa około 15 minut. Monter ustawia siłę ciągu, prędkość otwierania i zamykania, kalibruje krawędź zamykającą i paruje piloty. Pierwsze dziesięć cykli brama pracuje z fabrycznymi parametrami, które warto po tygodniu skorygować, gdy sprężyny się dociążą.

Oś czasu montażu krok po kroku

Samo montowanie bramy segmentowej z napędem zajmuje ekipie 4 do 7 godzin, ale rozłożone jest na etapy wymagające przerw technologicznych. Oto typowy harmonogram dnia montażowego:

• 8:00-9:00 weryfikacja wymiarów, kontrola poziomu posadzki i pionu ościeży
• 9:00-10:30 montaż ramy ościeżnicowej i prowadnic bocznych
• 10:30-12:00 zawieszenie paneli skrzydła i naciąg sprężyn
• 12:00-13:00 montaż szyny sufitowej i napędu
• 13:00-14:00 podłączenie elektryczne, fotokomórki, lampa
• 14:00-15:00 programowanie napędu, kalibracja, testy

Przerwa obiadowa wliczona jest w czas pracy, ale każdy etap ma rezerwę na niespodzianki: brak zasilania, niedokładny wymiar, konieczność poprawki tynku. Ekipa, która obiecuje montaż w trzy godziny, zwykle pomija połowę regulacji, a niedokładności wychodzą po tygodniu użytkowania.

Kiedy nie warto montować bramy samodzielnie

Instrukcje producenta wyglądają przejrzyście i zawierają wszystkie schematy, ale samodzielny montaż bramy segmentowej z napędem oznacza utratę gwarancji. Hörmann warunkuje gwarancję na sprężyny i panele wpisem montażu przez certyfikowaną ekipę. Dodatkowo regulacja naciągu sprężyn skrzydła ważącego 80-120 kg wymaga specjalnego klucza i doświadczenia: źle naciągnięta sprężyna wybija segmenty z prowadnic przy pierwszym silniejszym wietrze.

Samodzielnie można wykonać przygotowanie otworu, instalację elektryczną i odwodnienie. To trzy obszary, w których ręce inwestora są warte tyle, co fachowca, pod warunkiem znajomości podstaw murarki i elektryki. Samo zawieszenie bramy, regulacja i uruchomienie napędu zostaje po stronie ekipy z uprawnieniami. Podział prac obniża koszt inwestorski o około 1 500-2 500 PLN w porównaniu z montażem „pod klucz" przez jedną firmę.

Najczęstsze błędy inwestorów i ich realny koszt

Łączny koszt przeróbek w typowej realizacji, w której pominięto połowę powyższych punktów, sięga 4 000-8 000 PLN. To cena dobrego napędu Hörmann SupraMatic z pełnym wyposażeniem. Staranne przygotowanie garażu nie kosztuje więcej niż 1 500 PLN w materiałach i dwa weekendy pracy, a oszczędność zwraca się kilkakrotnie.

Trzy pytania, które padają na każdej rozmowie przed podpisaniem umowy:

Czy nadproże 90 mm wystarczy, jeśli zrezygnuję z napędu? Tak, ale brama manualna wymaga siły 120-180 N przy otwieraniu, co jest uciążliwe w codziennym użyciu. Napęd sufitowy potrzebuje minimum 125 mm światła, dlatego przy niskim nadprożu montuje się bramę uchylną lub dobiera segmentówkę z prowadzeniem niskim (H-rail), która akceptuje 80-100 mm.

Co zrobić, gdy garaż jest krótszy niż wymagana głębokość? Skrócić bieg szyny napędu i przesunąć sprężyny do pozycji tylnej. Maksymalne skrócenie głębokości to 15-20 cm, ale wymaga ingerencji w standardowy zestaw i skraca żywotność sprężyn o 20-30%. Przy większym braku lepiej zrezygnować z segmentówki na rzecz bramy rolowanej, która chowa się w skrzynce przy nadprożu.

Czy brama z napędem działa przy braku prądu? Tak, każdy napęd Hörmann ma awaryjne odblokowanie w postaci linki lub zamka z kluczykiem. Odblokowanie ręczne trwa 5-10 sekund i pozwala otworzyć bramę do pozycji pełnej. Po przywróceniu zasilania napęd automatycznie kalibruje pozycję końcową przy pierwszym cyklu.

Montaż bramy Hörmann z napędem sufitowym to zadanie, w którym 80% budżetu pochłania sam produkt, a 80% problemów rodzi się w przygotowaniu otworu. Odwrócenie tej proporcji, czyli zainwestowanie czasu w pomiary, nadproże, posadzkę i elektrykę przed zakupem, jest jedyną rozsądną strategią. Brama segmentowa dobrana do garażu, a nie garaż docinany do bramy, pracuje cicho, szczelnie i bezawaryjnie przez 25 lat i 25 tysięcy cykli, które obiecuje producent w karcie technicznej.
