Akumulacyjna płyta fundamentowa – ciepło z gruntu pod Twoim domem

Ogrzewanie domu płytą akumulacyjną możliwości i ograniczenia

Akumulacyjną płytę fundamentową traktuje się czasem niemal jak cudowny grzejnik wbudowany w podłogę. W rzeczywistości to betonowa masa termiczna, która magazynuje ciepło i oddaje je powoli. Klucz tkwi w bezwładności cieplnej im większa masa, tym dłużej trwa nagrzewanie i stygnięcie.

• Ogrzewanie domu płytą akumulacyjną możliwości i ograniczenia
• Akumulacyjna płyta fundamentowa pod dom pasywny

Grubość płyty waha się od 25 do 30 cm, co przy powierzchni 100 m² daje około 60-75 m³ betonu. Taka objętość potrafi zgromadzić naprawdę dużo energii. Beton C25/30 ma ciepło właściwe 1,0 kJ/(kg·K), więc każdy stopień różnicy temperatury odpowiada konkretnej ilości zgromadzonego ciepła.

System grzewczy zatapia się w płycie rurkami PEX lub PE-Xa, średnio 17-20 mm. Rozstaw zależy od zapotrzebowania na moc zwykle 15-30 cm. Rurki grzewcze połączone z pompą ciepła mogą z powodzeniem pełnić rolę niskotemperaturowego ogrzewania podłogowego, zasilając cały dom bez klasycznych grzejników.

Tu pojawia się najczęstsze nieporozumienie. Płyta fundamentowa sama z siebie nie wytwarza ciepła potrzebuje źródła, czyli wody grzewczej z pompy ciepła albo kabli elektrycznych. Bez tego jest zwykłym elementem konstrukcyjnym, nie grzewczym.

Ograniczenia też istnieją. Latem płyta akumulacyjna bywa problemem, bo trudno ją szybko schłodzić. Zimą potrzebuje kilku godzin, żeby się rozgrzać do projektowanej temperatury. Reakcja na zmianę ustawień termostatu jest powolna to wynika wprost z fizyki przewodzenia ciepła w betonie.

Najlepiej sprawdza się w domach pasywnych i energooszczędnych, gdzie zapotrzebowanie na ciepło nie przekracza 40-50 kWh/m² rocznie. Przy wyższych wartościach sama płyta może nie wystarczyć bez wspomagania.

Jak działa płyta akumulacyjna z pompą ciepła

Zasada działania różni się od klasycznego ogrzewania podłogowego. Pompa ciepła podgrzewa wodę do 28-35°C, a rurki zatopione w płycie oddają energię do betonu. Beton nagrzewa się powoli pełna akumulacja trwa zwykle 6-10 godzin, zależnie od temperatury zewnętrznej.

Nocny tani prąd w taryfie G12 to główna przewaga tego systemu. Pompa ciepła pracuje wówczas najintensywniej, napełniając płytę energią. Rano i wieczorem temperatura oddawana do pomieszczeń jest wyrównana, bo beton uwalnia zakumulowane ciepło.

Kluczowa jest kontrola projektowa. Zbyt gęsty rozstaw rurek powoduje nierównomierne nagrzewanie, zbyt rzadki obniża moc grzewczą. Optymalny wariant to 20 cm w strefie brzegowej i 25-30 cm w strefie środkowej.

Wymiana gruntu pod płytą akumulacyjną

Każda płyta fundamentowa wymaga stabilnego podłoża. Grunty organiczne, nasypy niekontrolowane albo gliny pęczniejące trzeba usunąć do głębokości, na której pojawi się grunt nośny. Wymiana gruntu wydłuża harmonogram, ale jest fundamentem bezpieczeństwa całego domu.

Warstwy piasku i pospółki zagęszcza się co 20-30 cm ubijakiem wibracyjnym. Standardowa grubość podbudowy to 15-30 cm, ale na słabych gruntach sięga nawet 50 cm. Bezwzględna kontrola zagęszczenia wskaźnik Is ≥ 0,98 dla płyt fundamentowych według PN-EN 1997.

Keramzyt czy pospółka to dylemat wielu inwestorów. Keramzyt Leca ma masę nasypową 300-450 kg/m³, pospółka 1700-1800 kg/m³. Keramzyt znakomicie izoluje termicznie, ale jest lżejszy i droższy. Pospółka stabilniejsza, ale wymaga osobnej izolacji.

Wysoki poziom wody gruntowej zmienia reguły gry. W takiej sytuacji dno wykopu wykłada się geowłókniną separacyjną, a warstwę podbudowy zwiększa się do 40-50 cm. Bez tego woda kapilarnie podciąga wilgoć, psując izolację przeciwwodną.

Warstwy płyty krok po kroku

Budowa płyty akumulacyjnej przypomina układankę każda warstwa ma swoją rolę. Pominięcie którejkolwiek prowadzi do uszkodzeń, które wychodzą dopiero po latach eksploatacji.

Na zagęszczonej podbudowie z piasku i żwiru układa się folię PE o grubości 0,3 mm. Chroni przed wilgocią kapilarną, ale sama w sobie hydroizolacją nie jest. Dopiero nad nią pojawia się właściwa bariera przeciwwodna.

Polistyren ekstrudowany XPS o grubości 15-20 cm to warstwa izolacji termicznej. Pod dom pasywny stosuje się 25-30 cm XPS-u w strefie brzegowej, a pod ścianami nawet 40 cm. Współczynnik λ ≤ 0,035 W/(m·K) to obecnie standard rynkowy.

Hydroizolacja to kluczowy element. Stosuje się dwie warstwy folii PE 0,3 mm z przesuniętymi zakładkami albo membranę EPDM. Na łączeniach wywinięcia muszą sięgać min. 30 cm ponad poziom płyty.

Zbrojenie płyty akumulacyjnej łączy dwa systemy. Siatki z drutu B500SP o średnicy 8-12 mm w rozstawie 15-20 cm w dwóch warstwach (dolna i górna), pręty rozdzielcze oraz wzmocnienia pod ścianami nośnymi. Całość musi spełniać wymagania PN-EN 1992-1-1.

Rurki grzewcze mocuje się do zbrojenia górnego opaskami zaciskowymi. Rozstaw 15-30 cm zależy od zapotrzebowania na moc. Beton C25/30 wylewa się warstwą 25-30 cm, a w strefach koncentracji obciążeń nawet 35 cm.

Kiedy NIE stosować płyty akumulacyjnej

Wysokie tarasy, skomplikowane bryły, piwnice w takich przypadkach płyta akumulacyjna nie zawsze się sprawdza. Na działkach z ostrymi spadkami > 15% różnica kosztów zaczyna przewyższać korzyści zyskanej izolacji.

Na gruntach o bardzo niskiej nośności (ściśliwość Eoed < 5 MPa) płyta wymaga kosztownej wymiany gruntu. Gdy warstwa słabego gruntu przekracza 2 m, analiza ekonomiczna zwykle przechyla się w stronę pali albo tradycyjnych ław.

Domy z typową izolacją ścian (λ = 0,20 W/(m·K)) i zapotrzebowaniem na ciepło powyżej 90 kWh/m² rocznie: akumulacja działa, ale jej bezwładność obniża komfort. Lepsze będą szybkoreagujące grzejniki.

Działki w strefie podtopień, z wodą gruntową powyżej 1 m od poziomu terenu tam płyta wymaga dodatkowego drenażu i znacznie grubszej hydroizolacji. Koszty rosną, a ryzyko awarii nie.

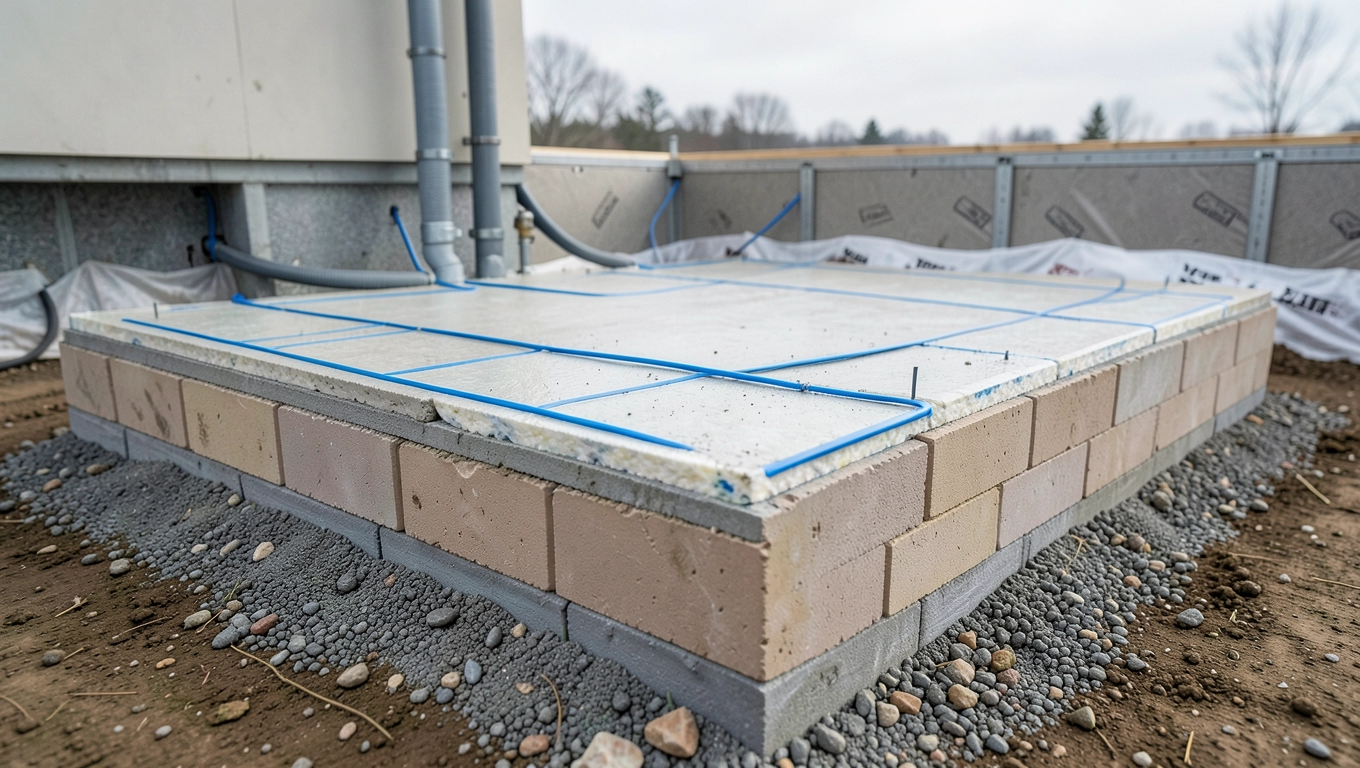

Akumulacyjna płyta fundamentowa pod dom pasywny

Domy pasywne potrzebują systemów grzewczych o zapotrzebowaniu 15 kWh/m² rocznie lub mniejszym. Płyta akumulacyjna w połączeniu z gruntową pompą ciepła osiąga taki wynik bez dodatkowych grzejników w pomieszczeniach.

Rekuperacja zapewnia świeże powietrze, płyta ogrzewa, pompa ciepła magazynuje. To nie magia to fizyka. Beton akumuluje ciepło z każdego promienia słońca wpadającego przez okna, rekuperator odzyskuje ciepło z powietrza wywiewanego, a pompa uzupełnia straty.

Dom pasywny to zapotrzebowanie na ciepło do 15 kWh/m² rocznie. Akumulacyjna płyta fundamentowa pokrywa około 60-70% tego zapotrzebowania, resztę zapewnia rekuperator i zyski słoneczne. W takiej konfiguracji koszty ogrzewania spadają poniżej 200 zł miesięcznie dla 150-metrowego domu.

Pozytywna strona takiej kombinacji znikomy koszt eksploatacji. Pompa ciepła zużywa około 4000 kWh rocznie dla 150 m², mniej niż kuchenka indukcyjna. Średnia cena prądu w 2025 roku to 0,62 zł/kWh, więc koszt grzewczy wynosi około 2480 zł rocznie.

Wyzwanie pojawia się przy realizacji. Dom pasywny wymaga starannej hydroizolacji, ciągłości termoizolacji, sprawdzonej szczelności. Akumulacyjna płyta fundamentowa jest jednym z elementów układanki, ale wymaga współpracy z rekuperatorem, pompą ciepła i wentylacją mechaniczną.

Koszt płyty akumulacyjnej w 2025 realne widełki

Cena płyty akumulacyjnej w 2025 kształtuje się szeroko, zależnie od regionu, dostępności wykonawców i wybranej technologii. Przyjmijmy przedział 450-700 zł/m² dla płyty z wbudowaną instalacją grzewczą, ale bez pompy ciepła.

Składowe kosztów rozkładają się mniej więcej tak: wykop i podbudowa 15-20%, izolacja XPS 20-25%, zbrojenie 10-15%, beton i wylewka 25-30%, rurki grzewcze i armatura 10-15%, robocizna 25-35%. To się rzadko zgadza co do złotówki, ale proporcje pozostają.

Dla domu 120 m² płyta akumulacyjna z pełną instalacją grzewczą to wydatek rzędu 54 000-84 000 zł. Dodanie pompy ciepła to kolejne 40 000-60 000 zł, ale w zamian otrzymujemy kompletny system ogrzewania na 30-40 lat.

Co winduje cenę? Grunt trudny, strome nachylenie działki, wysoka woda gruntowa, wymiana gruntu powyżej 50 cm, izolacja XPS powyżej 25 cm, zbrojenie podwójne. Każdy z tych elementów dodaje 10-20% do kosztorysu.

Na czym oszczędzić? Kompaktowy kształt domu (bez wykuszy, załamań), optymalna izolacja XPS w granicach 20 cm, brak piwnicy, lokalne źródło kruszywa. Oszczędności sięgają 10-15% przy starannym projekcie.

Tabela zbiorcza: warstwy i materiały płyty akumulacyjnej

Practical częste błędy przy płycie akumulacyjnej

Pomijanie geowłókniny na słabym gruncie to klasyczny błąd. Efekt: płyta osiada nierównomiernie, pojawiają się rysy na ścianach. Naprawa jest technicznie możliwa, ale kosztuje więcej niż prawidłowe wykonanie.

Zbyt płytkie posadowienie w strefie przemarzania. Płyta „wisi" nad zamarzniętym gruntem, który wypycha ją do góry. W Polsce strefa przemarzania wynosi 0,8-1,4 m w zależności od regionu. Norma: płyta musi leżeć poniżej tej granicy.

Brak ciągłości izolacji XPS przy krawędzi. Powstaje mostek termiczny, temperatura wewnętrznej powierzchni podłogi spada, pojawia się kondensacja. W domu pasywnym takie miejsce potrafi obniżyć efektywność o 15-20%.

Wykonanie płyty bez próby ciśnieniowej rurek. Ukryty wyciek powoduje mokre plamy, straty ciepła, a w skrajnym przypadku konieczność kucia i ponownego wylewania. To najdroższy możliwy błąd.

Wybór betonu klasy niższej niż C25/30. Beton C16/20 ma mniejszą wytrzymałość i przewodność cieplną, która zaburza akumulację. Inwestor oszczędza 8-12%, traci wieloletnią gwarancję trwałości.

Checklist odbioru płyty akumulacyjnej

Przed wylaniem betonu inwestor powinien sprawdzić osobiście kilka krytycznych elementów. Poniższa lista to absolutne minimum.

• Wykop zbadany geotechnicznie, grunt nośny potwierdzony wpisem w dzienniku budowy
• Podbudowa zagęszczona z wynikiem Is ≥ 0,98 (badanie płytą VSS)
• Geowłóknina ułożona z zakładkami 30 cm bez fałd
• XPS bez szczelin, płyty łączone na zakładkę lub pióro-wpust
• Hydroizolacja CD do 30 cm ponad poziom płyty
• Zbrojenie zgodne z projektem, siatki powiązane drutem wiązałkowym
• Rurki grzewcze pod ciśnieniem 6 bar przez 24 h bez spadku
• Otulina zbrojenia min. 4 cm od spodu i boków

Każdy z tych punktów zaniedbany na etapie budowy wraca w formie kosztownego remontu w ciągu 5-15 lat. Naprawa pękniętej płyty albo wymiana rurek grzewczych to koszt porównywalny z budową nowej.

Przy wyborze wykonawcy warto zapytać o doświadczenie w płytach akumulacyjnych. Realizacja różni się od klasycznej ławy, błędy się kumulują, a instrukcja producenta rurek grzewczych nie wybacza pomyłek.

Żywotność i konserwacja płyty

Płyta akumulacyjna wykonana zgodnie z normami zachowuje parametry przez 50-100 lat. Beton w warunkach domowych nie koroduje, izolacja XPS nie traci właściwości, zbrojenie jest chronione otuliną. Jedynym elementem wymagającym uwagi są rurki grzewcze.

Rurki PE-Xa mają żywotność 50+ lat przy ciśnieniu roboczym do 6 bar i temperaturze do 95°C. System niskotemperaturowy płyty akumulacyjnej pracuje przy 28-35°C i ciśnieniu 1,5-2,5 bar, więc realna żywotność przekracza 80 lat.

Co 5 lat warto przepłukać instalację grzewczą, usunąć osad i sprawdzić ciśnienie. Koszt takiego przeglądu to 300-500 zł, a pozwala wcześnie wykryć ewentualne problemy zanim staną się poważne.

Ostateczna decyzja o wyborze płyty akumulacyjnej powinna wynikać z analizy kosztów cyklu życia, nie tylko kosztów budowy. Dom z płytą akumulacyjną i pompą ciepła ma niższe rachunki za ogrzewanie, mniejszą emisję CO₂ i wyższą wartość rynkową niż dom z ławami i gazem.

Przy cenach energii rosnących średnio o 5-7% rocznie, inwestycja w płytę akumulacyjną zwraca się w 12-18 lat. Po tym czasie system pracuje praktycznie za darmo, bo koszty eksploatacji pompy ciepła to ułamek ceny gazu czy oleju opałowego.

Przy planowaniu budowy domu w 2025 lub 2026 roku warto rozważyć płytę akumulacyjną jako standardowe rozwiązanie. Technologia jest dojrzała, wykonawcy doświadczeni, a korzyści termiczne i finansowe znaczące.

Źródła danych i normy

Informacje zawarte w artykule opierają się na następujących dokumentach i źródłach: PN-EN 1997 (Eurokod 7 badania geotechniczne), PN-EN 1992-1-1 (Eurokod 2 projektowanie konstrukcji betonowych), Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury), Polska Norma PN-EN 13163 (wyroby z EPS i XPS), Polska Norma PN-EN 15814 (membrany hydroizolacyjne), oraz dane rynkowe z raportów cenowych materiałów budowlanych publikowanych cyklicznie przez portale branżowe (np. kb.pl, cenydomu.pl). Dane dotyczące stawek robocizny i cen energii pochodzą z publicznie dostępnych zestawień GUS oraz taryf operatorów energii elektrycznej na 2025 rok.
