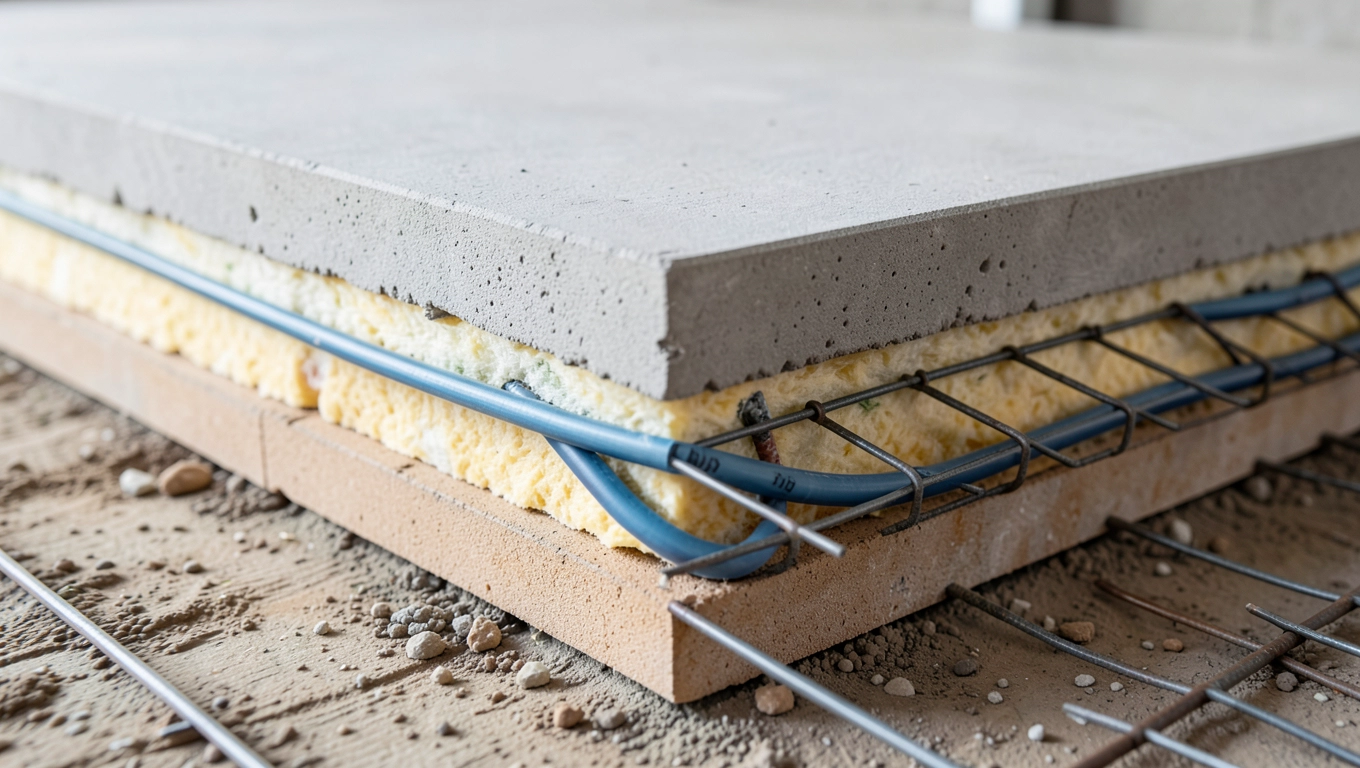

Ciepła płyta fundamentowa – co musisz wiedzieć przed budową domu

Budowanie na gruncie, który wydaje się pracować przeciwko tobie, potrafi zniweczyć nawet najlepiej zaplanowany projekt. Gdy warstwa nośna zawodzi, woda podchodzi zbyt blisko powierzchni, albo teren delikatnie osiada, standardowe rozwiązania fundamentowe zaczynają szwankować w najmniej oczekiwanym momencie. Ciepła płyta fundamentowa to odpowiedź inżynierów na te właśnie bolączki i to rozwiązanie warte jest dokładnego przeanalizowania, zanim podejmiesz ostateczną decyzję.

• Zalety ciepłej płyty fundamentowej w nowoczesnym budownictwie
• Proces budowy ciepłej płyty fundamentowej krok po kroku
• Rodzaje ogrzewania w ciepłej płycie fundamentowej
• Porównanie kosztów: ciepła płyta vs. tradycyjne fundamenty
• Ciepła płyta fundamentowa Pytania i odpowiedzi

Zalety ciepłej płyty fundamentowej w nowoczesnym budownictwie

Konwencjonalne fundamenty, mimo swojej prostoty, generują problem, którego seldom dostrzegamy na pierwszy rzut oka mostki termiczne. Ciągłość konstrukcji od ściany do posadzki przerywa się w miejscu, gdzie materiały izolacyjne ustępują miejsca elementom nośnym. W tradycyjnym fundamencie to właśnie te newralgiczne strefy odpowiadają za 15-25% strat ciepła całego budynku. Ciepła płyta eliminuje ów problem u źródła, ponieważ izolacja termiczna stanowi jej integralną część, a nie dodatkową warstwę nakładaną później. potwierdzają, że budynki posadowione na tego typaju płycie osiągają szczelność powietrzną na poziomie n < 0,6 wymiennika na godzinę przy ciśnieniu 50 Pa. Efekt? Rachunki za ogrzewanie spadają o 40-60% w porównaniu z budynkami wzniesionymi na zwykłych ławach.

Energooszczędność to nie tylko wymówka ekologów to realne korzyści dla portfela właściciela. Dzięki temu, że płyta akumuluje ciepło i oddaje je do wnętrza stopniowo, temperatura posadzki utrzymuje się na poziomie 18-20°C nawet podczas srogich mrozów. Brak zimnych stref przy podłodze oznacza komfort, który docenia się szczególnie w domach z małymi dziećmi. Dodatkowo, odpowiednio zaprojektowana izolacja chroni beton przed przemarzaniem, co bezpośrednio przekłada się na trwałość całej konstrukcji przez dziesięciolecia. Woda gruntowa nie stanowi zagrożenia, gdy warstwa hydroizolacji i drenaż zostały wykonane zgodnie ze sztuką.

Rozkład obciążeń w ciepłej płycie fundamentowej różni się diametralnie od tego w tradycyjnych fundamentach. Zamiast punktowego przekazywania nacisków przez ławy, cała powierzchnia płyty pracuje jako tarcza rozkładająca ciężar budynku na grunt. W praktyce oznacza to jednostkowe parcie na poziomie 40-80 kPa w typowych warunkach, co skutecznie minimalizuje osiadanie nawet na gruntach spoistych. Sezonowe wahania objętościowe gliniastego podłoża nie prowadzą już do nierównomiernego osiadania ław fundamentowych, a tym samym eliminują ryzyko pękania ścian.

Z perspektywy ekonomii długoterminowej inwestycja w ciepłą płytę zwraca się szybciej, niż mogłoby się wydawać. Współczesne normy energetyczne, w tym WT 2021 oraz wymagania programu Czyste Powietrze, faworyzują rozwiązania o niskim zapotrzebowaniu na energię. Koszt wykonania płyty fundamentowej w technologii ciepłej waha się między 350 a 500 PLN/m², podczas gdy tradycyjne ławy to wydatek rzędu 200-300 PLN/m². Różnica wydaje się znacząca, lecz przy stale rosnących cenach energii zwrot następuje w ciągu 8-12 lat eksploatacji budynku ogrzewanego sezonowo lub permanentnie.

Proces budowy ciepłej płyty fundamentowej krok po kroku

Każdy projekt fundamentowy wymaga solidnego rozpoznania terenu, a w przypadku ciepłej płyty jest to szczególnie istotne. Badanie geotechniczne gruntu powinno objąć co najmniej dwa punkty na każde 100 m² powierzchni planowanego budynku. Parametry takie jak nośność warstwy nośnej, głębokość wód gruntowych czy podatność na przemarzanie determinują ostateczny kształt projektu. Dla gruntów słabonośnych grubość płyty wzrasta do 30-40 cm z dwoma warstwami zbrojenia, podczas gdy na terenach bagiennych konieczne jest głębsze odwodnienie lub zastosowanie studni drenarskich.

Po wytyczeniu obrysu i wykonaniu wykopu do głębokości przemarzania (w Polsce standard to 80-120 cm) przychodzi czas na przygotowanie podłoża. Warstwa nośna ze żwiru o uziarnieniu 16/31 musi zostać zagęszczona do stopnia I_D ≥ 0,98, co zapewnia stabilną bazę dla całej konstrukcji. Nierówności powyżej 10 mm na długości 4 m dyskwalifikują podłoże i wymagają ponownego wyrównania. Ta pozornie drobna stanowi różnicę między płytą pracującą równomiernie a taką, która za kilka lat zacznie się odkształcać.

Izolacja termiczna układana jest bezpośrednio na przygotowanym podłożu. Płyty EPS lub XPS o wytrzymałości na ściskanie ≥ 300 kPa (typowo stosuje się odmianę XPS 300 SL) układa się szczelnie, z przesunięciem spoin w kolejnych warstwach. Całkowita grubość izolacji zależy od docelowej klasy energetycznej budynku minimum 20 cm dla standardu WT 2021, 25-30 cm dla budynków pasywnych. Szczególną uwagę należy poświęcić pasom izolacji wokół obwodu, które muszą wystawać poniżej poziomu płyty i sięgać przynajmniej 15 cm poniżej jej krawędzi.

Warstwa hydroizolacyjna, najczęściej w postaci membrany elastomerowej grubości 3-4 mm, zespawana termicznie na zakładach, stanowi barierę dla wód gruntowych. Membrana ta musi być nie tylko wodoszczelna, ale również odporna na przerastanie korzeni szczególnie istotne na terenach z wysokim poziomem wód. Kolejny etap to betonowanie dolnej warstwy płyty, przy czym klasa wytrzymałościowa C25/30 to absolutne minimum dla konstrukcji pracujących w trudnych warunkach gruntowych. Zagęszczenie mieszanki za pomocą wibratora płytyowego eliminuje , które w przyszłości mogłyby stać się ogniskami degradacji.

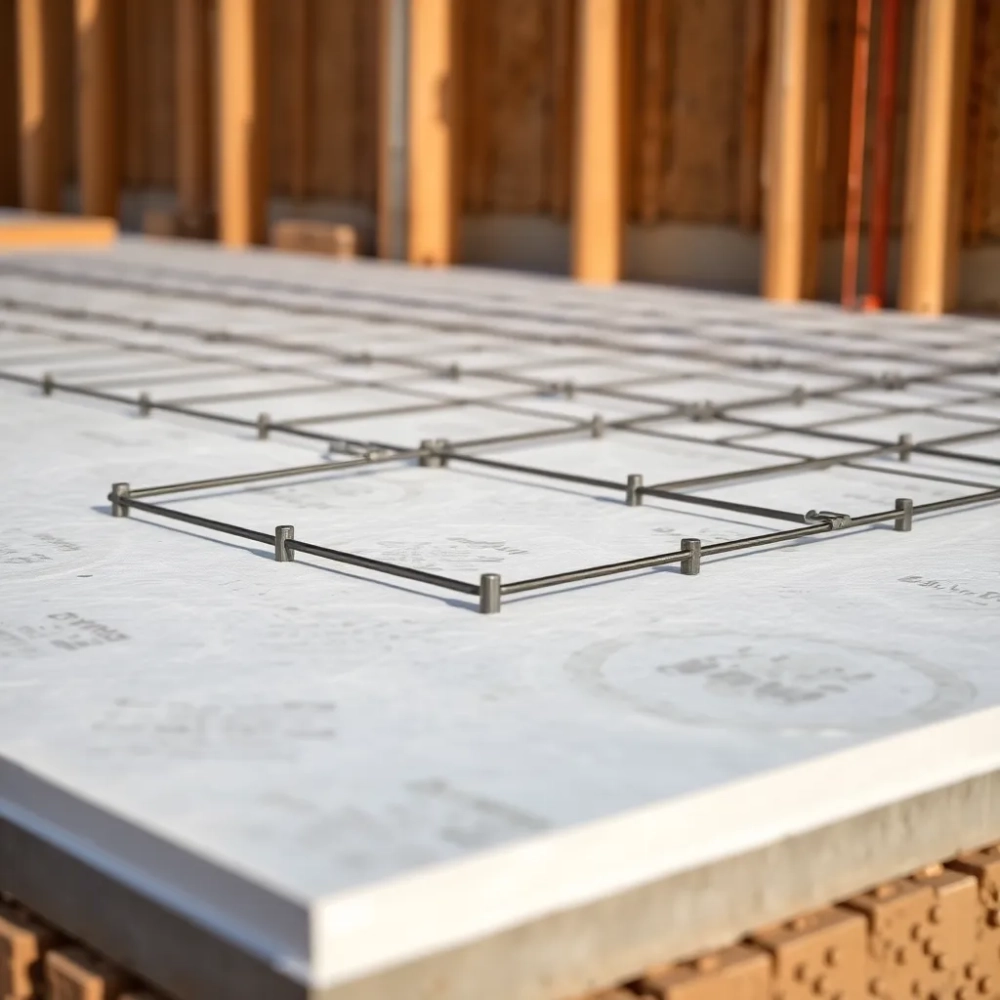

Zbrojenie wykonuje się z siatek stalowych o oczkach 15×15 cm z prętów ø8-10 mm, z zachowaniem otuliny minimum 40 mm od powierzchni betonu. Dwie warstwy zbrojenia, dolna i górna, połączone przestrzennymi dystansami, tworzą sztywną ramę zdolną przenosić obciążenia ugięciowe. Rury systemu ogrzewania podłogowego mocowane są do górnej siatki zbrojeniowej w odstępach co 30-40 cm, przy czym przed zalaniem betonem należy wykonać próbę ciśnieniową. Ostatnia warstwa betonu, grubości 5-8 cm ponad elementami grzewczymi, wymaga starannej pielęgnacji przez minimum 7 dni.

Dogrzewanie przed układaniem posadzki

Protokół dogrzewania płyty przed montażem okładzin podłogowych to aspekt często pomijany, a mający kluczowe znaczenie dla trwałości wykończenia. Beton zawiera wilgoć technologiczną, która podczas schnięcia generuje naprężenia wewnętrzne. Nagłe wystawienie na działanie wysokiej temperatury powoduje niebezpieczne gradienty termiczne prowadzące do spękań. Dlatego też pierwsze uruchomienie ogrzewania możliwe jest dopiero po 14 dniach od betonowania, gdy beton osiągnie przynajmniej 75% wytrzymałości projektowej. Protokół obejmuje start od temperatury czynnika 25°C przez 3 dni, następnie wzrost o 5°C dziennie aż do osiągnięcia 45°C i utrzymanie tego poziomu przez 48 godzin.

Optymalne warunki gruntowe dla ciepłej płyty fundamentowej

Nie każdy grunt wymaga aż tak zaawansowanego rozwiązania, lecz dla pewnych kategorii gleb ciepła płyta okazuje się jedynym sensownym wyjściem. Grunty słabonośne, definiowane jako te o nośności poniżej 150 kPa, to klasyczne wskazanie tradycyjne ławy fundamentowe zapadałyby się nierównomiernie, generując pęknięcia konstrukcyjne. Tereny z wysokim poziomem wód gruntowych, zwłaszcza przy głębokości < 1,5 m od powierzchni, również kwalifikują się do tego rozwiązania, ponieważ izolacja i drenaż stanowią standardowy element technologii. Obszary dotknięte szkodami górniczymi, gdzie podłoże podlega sezonowym lub ciągłym deformacjom, to trzecia kategoria wymagająca rozważenia płyty fundamentowej.

Rodzaje ogrzewania w ciepłej płycie fundamentowej

Jedną z największych zalet ciepłej płyty fundamentowej jest możliwość integracji z systemem ogrzewania podłogowego. Rozwiązanie to przekształca zwykłą konstrukcję nośną w akumulacyjny wymiennik ciepła, który współpracuje z różnorodnymi źródłami energii. Wodoreytlanie przestrzeni mieszkalnej odbywa się bezoconvectorów, listew przypodłogowych i klimatyzatorów, co przekłada się na czystą estetykę wnętrz i wolną powierzchnię użytkową. Efektywność systemu zależy jednak w dużej mierze od właściwego doboru technologii grzewczej.

System wodny ogrzewania podłogowego

Najpopularniejszym rozwiązaniem pozostaje wodne ogrzewanie podłogowe, gdzie rury ułożone w płycie przenoszą ciepłą wodę o temperaturze 30-45°C. Straty ciśnienia w obiegu wahają się między 0,5 a 1,5 kPa, co wymaga doboru pompy obiegowej o odpowiedniej wydajności. Źródłem ciepła może być kocioł kondensacyjny, pompa ciepła typu solanka-woda lub powietrze-woda każde z nich oferuje inne parametry pracy i sprawności sezonowej. Pompa ciepła w połączeniu z ciepłą płytą fundamentową osiąga COP rzędu 4,0-4,5, co czyni to combo jednym z najbardziej ekonomicznych wyborów dla domów jednorodzinnych.

Elektryczne przewody grzejne

Dla obiektów sezonowo użytkowanych altan, domków letniskowych, warsztatów elektryczne przewody grzejne stanowią bardziej elastyczną alternatywę. Montaż jest prostszy, nie wymaga rozdzielni hydraulicznej ani kotła, a sterowanie odbywa się za pomocą termostatu z programatorem tygodniowym. Gęstość mocy wynosi typowo 80-100 W/m², przy czym zużycie energii w trybie dyżurowym utrzymuje się na poziomie 8-15 W/m². Ograniczeniem pozostają wyższe koszty eksploatacji w porównaniu z pompą ciepła przy obecnych cenach prądu rachunki sezonowe mogą być nawet trzykrotnie wyższe niż przy ogrzewaniu wodnym.

Kable promieniujące na podczerwień

Innowacyjną propozycją są kable promieniujące na podczerwień, które ogrzewają powierzchnię płyty bezpośrednio, symulując efekt ciepłego promieniowania słonecznego. Temperatura powierzchniowa stabilizuje się na poziomie 28-35°C, tworząc przyjazne dla organizmu pasmo ciepła. System ten wymaga jednak zastosowania termostatu z czujnikiem temperatury powietrza i czujnikiem temperatury podłogi, aby uniknąć przegrzewania stref w pobliżu okien nasłonecznionych. Instalacja jest kompatybilna z deskami podłogowymi, parkietem wielowarstwowym i wykładzinami dywanowymi, co daje projektantom szerokie pole manewru.

Łączenie różnych systemów grzewczych

Projektanci coraz częściej decydują się na hybrydowe systemy grzewcze, łączące ogrzewanie podłogowe z płyty z tradycyjnymi grzejnikami ściennymi lub kominkiem z płaszczem wodnym. Takie podejście pozwala wykorzystać akumulację ciepła w płycie jako bufor energetyczny, jednocześnie zapewniając szybką reakcję na nagłe spadki temperatury zewnętrznej. Sterownik centralny optymalizuje pracę źródeł ciepła, priorytetyzując najtańsze w danym momencie źródło energii. Rozwiązanie to generuje jednak wyższe nakłady inwestycyjne i wymaga przemyślanego zaprojektowania rozdzielni z armaturą mieszającą.

Tabela porównawcza systemów grzewczych w ciepłej płycie fundamentowej

Porównanie kosztów: ciepła płyta vs. tradycyjne fundamenty

Racjonalna decyzja inwestycyjna wymaga zestawienia nie tylko kosztów materiałów i robocizny, lecz również wydatków eksploatacyjnych rozłożonych w czasie. Analiza całkowitego kosztu posiadania (TCO) na przestrzeni 30 lat pozwala obiektywnie ocenić, która technologia fundamentowa sprawdzi się lepiej w danym scenariuszu użytkowania.

Z powyższego zestawienia wynika, że dla budynków ogrzewanych permanentnie różnica w kosztach eksploatacyjnych szybko rekompensuje wyższą bazową cenę technologii ciepłej płyty. W przypadku domów letniskowych lub obiektów sezonowo zamieszkiwanych kalkulacja może wypaść odmiennie wyższa cena samego rozwiązania fundamentowego nie zwróci się w horyzoncie czasowym użytkowania ograniczonego do kilku miesięcy w roku.

Jeśli warunki na twojej działce spełniają którekolwiek ze wskazań do zastosowania ciepłej płyty, warto zlecić wstępną analizę projektantowi konstrukcji lub firmie specjalizującej się w tego typaju rozwiązaniach. Koszt takiej konsultacji, oscylujący wokół 2 000-4 000 PLN, może uchronić przed kosztownymi błędami wykonawczymi i zaoszczędzić dziesiątki tysięcy złotych w perspektywie wieloletniej eksploatacji. Fundament to element, który raz wykonany błędów nie wybacza ani finansowo, ani konstrukcyjnie.
