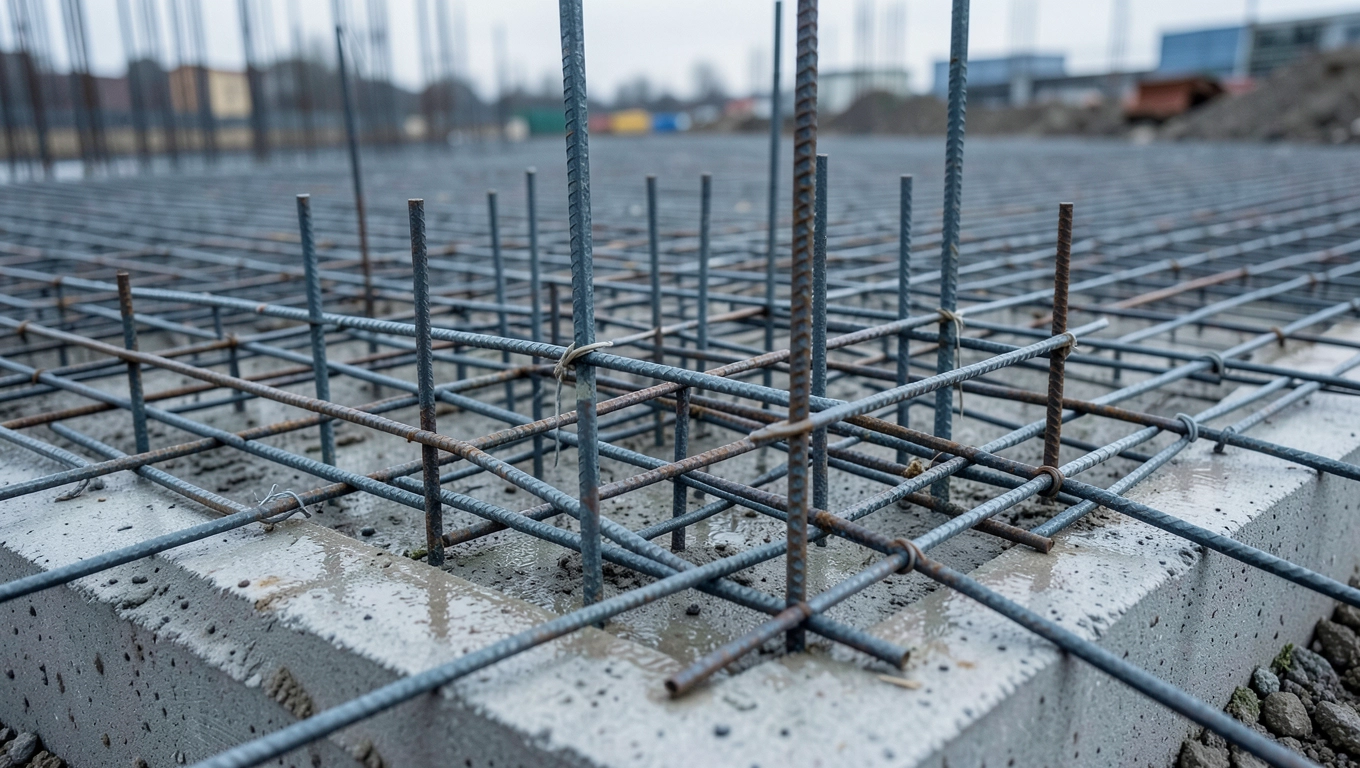

Jak zazbroić płytę fundamentową i nie popełnić kosztownych błędów

Widok gołej płyty fundamentowej z plątaniną stali budzi lekki dreszcz niepokoju nawet u doświadczonych inwestorów. Każdy, kto choć raz stał nad wykopem z projektem w ręku, zna tę chwilę zawahania: czy te pręty ułożono właściwie, czy rozstaw jest prawidłowy, czy otulina ochroni stal przed wodą gruntową na lata. jak zazbroić płytę fundamentową nie ogranicza się do suchej instrukcji z normy. To konkretna sekwencja decyzji, od doboru stali przez rozstaw po wiązanie, z których każda wpływa na nośność, sztywność i trwałość całego budynku. Poniżej rozkładam ten proces na cztery kluczowe etapy, żebyś mógł podejść do budowy z pełną świadomością, a nie tylko zaufaniem do ekipy.

• Dobór stali i prętów zbrojeniowych do płyty
• Rozstaw i średnica prętów w zbrojeniu płyty
• Najczęstsze błędy przy zbrojeniu płyty i jak ich uniknąć

Dobór stali i prętów zbrojeniowych do płyty

Zacznij od stali, bo to ona decyduje o tym, ile naprężeń płyta jest w stanie przenieść bez zarysowania. Najczęściej spotkasz pręty ze stali klasy AIIIN (B500SP) o średnicach od 8 do 16 mm, a w przypadku płyt pod domy jednorodzinne najczęściej pracuje się średnicami 10, 12 i 14 mm. Stal żebrowana, o chropowatej powierzchni, zapewnia lepszą przyczepność do betonu niż gładka, ponieważ mechaniczne zazębienie zaczepia się o otaczający zaczyn cementowy.

Średnica prętów wpływa bezpośrednio na masę całego zbrojenia, a to przekłada się na koszt i logistykę budowy. Dla typowej płyty o grubości 25 cm pod dom jednorodzinny zużycie stali oscyluje w granicach 80-120 kg na metr kwadratowy powierzchni, co przy 120 m² daje 9,6-14,4 tony. Warto zapamiętać prostą regułę: im większe obciążenia użytkowe i im słabszy grunt, tym większe średnice w strefach dolnej i górnej płyty.

Norma PN-EN 10080 reguluje wymagania dla stali zbrojeniowej, w tym granicę plastyczności, wydłużenie i wytrzymałość na rozciąganie. Każda partia stali powinna mieć deklarację zgodności i atest, bez których kierownik budowy nie powinien dopuścić materiału do wbudowania. Nie chodzi o biurokrację, lecz o to, że pręty bez atestu mogą mieć zawyżoną lub zaniżoną granicę plastyczności, a to w praktyce oznacza kruchość zbrojenia lub jego nadmierne odkształcenie pod obciążeniem.

Na budowie spotkasz też drut wiązałkowy o średnicy około 1,2 mm, dystansory z betonu lub tworzywa, a czasem gotowe ławy zbrojarskie. Drut służy wyłącznie do spinania krzyżujących się prętów, nie przenosi żadnych obciążeń, a jego rola ogranicza się do utrzymania geometrii szkieletu przed wylaniem mieszanki. Dystansory natomiast odpowiadają za utrzymanie wymaganej otuliny, czyli odległości stali od zewnętrznej powierzchni betonu.

Pręty zbrojeniowe przechowuj na legarach drewnianych, nie bezpośrednio na ziemi. Wilgoć gruntowa przyspiesza korozję powierzchniową, a rdza nalotowa (cienka, równomierna warstwa tlenków) jest dopuszczalna, lecz rdza łuskowata już dyskwalifikuje materiał.

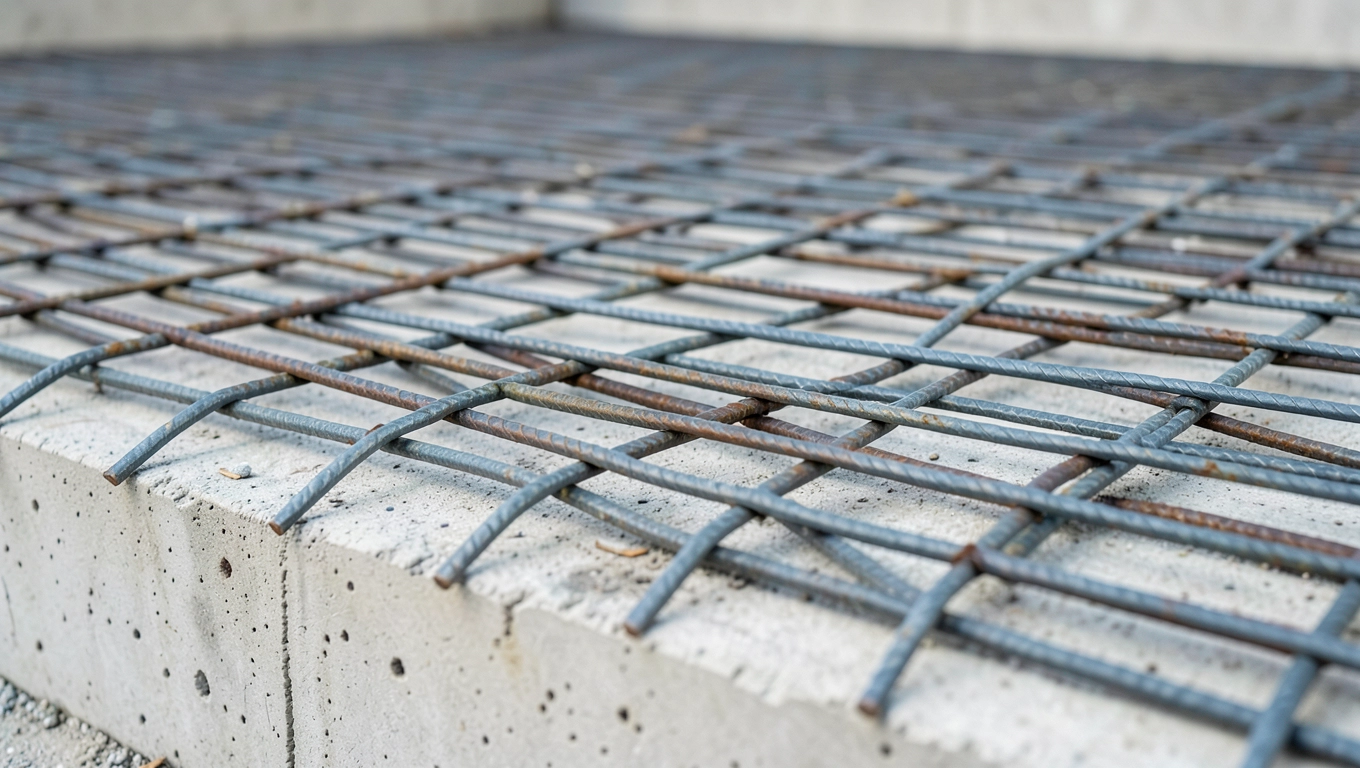

Rozstaw i średnica prętów w zbrojeniu płyty

Rozstaw osiowy prętów w płycie fundamentowej waha się najczęściej między 15 a 25 cm, a konkretna wartość wynika z obliczeń statycznych zawartych w projekcie budowlanym. Gęstszy rozstaw, na przykład 12,5 cm, stosuje się w strefach przypodporowych, gdzie moment zginający osiąga wartości szczytowe i płyta pracuje jak wspornik. Rzadszy rozstaw, sięgający 25-30 cm, wystarcza w strefie środkowej, gdzie siły wewnętrzne są mniejsze.

W płycie fundamentowej układa się zbrojenie w dwóch kierunkach, dolne i górne, tworząc swoistą kratownicę przestrzenną. Dolna siatka przejmuje rozciąganie przy obciążeniu gruntem reakcyjnym i obciążeniami użytkowymi, górna zaś mostkuje naprężenia przy nierównomiernym osiadaniu lub działaniu sił skupionych. Odstęp między siatkami wynosi zazwyczaj 7-15 cm i utrzymuje go za pomocą strzemion w kształcie litery U lub gotowych krzesełek zbrojarskich.

Średnice prętów dobiera projektant indywidualnie, lecz w praktyce najczęściej spotykasz układ 12 mm w strefie dolnej i 10 mm w strefie górnej, ewentualnie 14 mm i 12 mm dla budynków cięższych lub posadowionych na słabszym podłożu. Zasada jest prosta: im większa średnica, tym większa powierzchnia przekroju, a więc większa nośność, ale też większa sztywność i masa własna płyty. Zbyt sztywna płyta na słabym gruncie może prowadzić do koncentracji naprężeń i nierównomiernego osiadania.

Strefy brzegowe i narożne wymagają wzmocnienia w postaci prętów krawędziowych, czyli strzemion obwiedniowych w kształcie prostokąta otwartego, które spinają górną i dolną siatkę przy krawędzi płyty. Bez nich narożniki płyty pracują jak przeguby, a nie jak węzły sztywne, co w dłuższej perspektywie skutkuje rysami ukośnymi. W narożach często dodaje się dodatkowe pręty ukośne pod kątem 45°, przejmujące naprężenia skręcające.

Otwory w płycie, na przykład pod schody lub kanały instalacyjne, wymagają wzmocnienia w postaci prętów odginanych wzdłuż krawędzi otworu. Reguła mówi, że po obu stronach otworu należy umieścić dodatkowe pręty o tej samej średnicy co zbrojenie główne, z zakotwieniem minimum 50 średnic po każdej stronie. Pominięcie tego detalu to jedna z częstszych przyczyn rys przebiegających od narożników otworów w stronę krawędzi płyty.

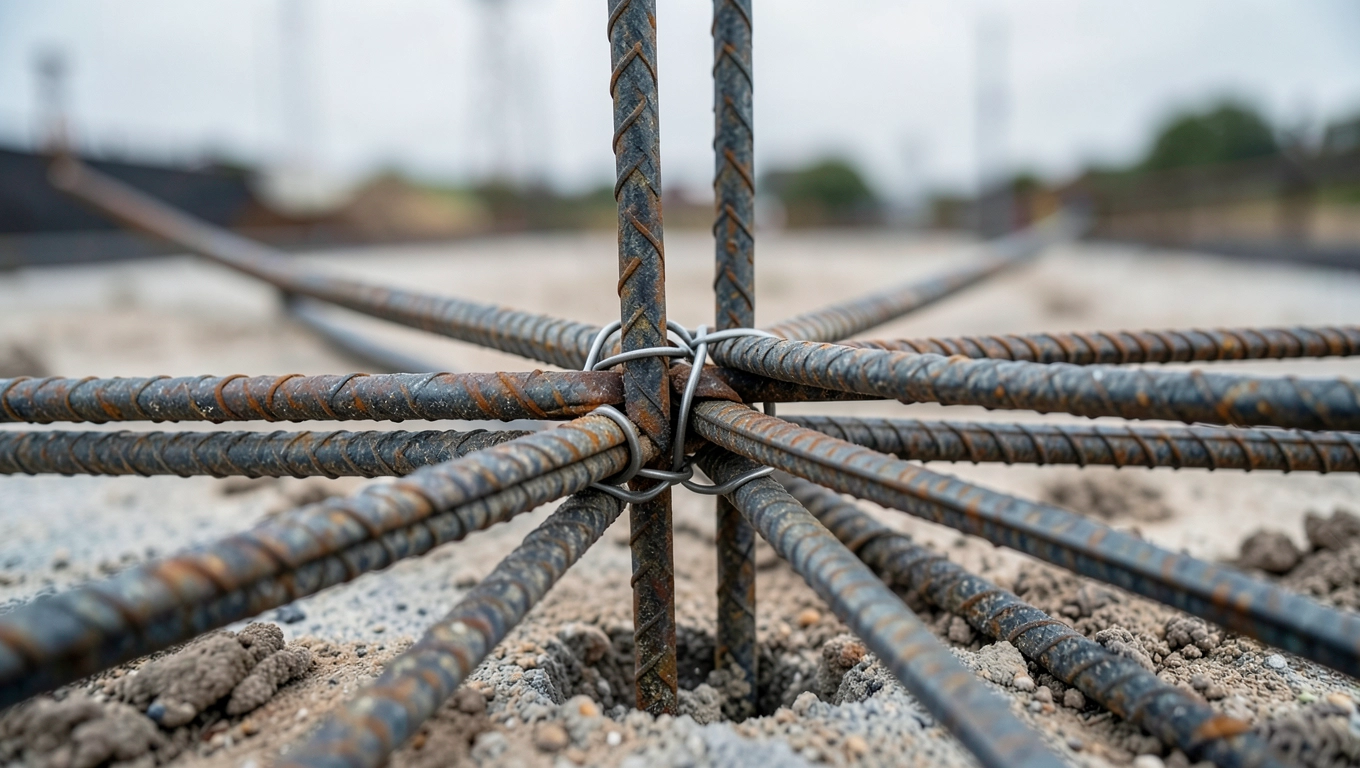

Łączenie i wiązanie zbrojenia na płycie fundamentowej

Łączenie prętów na długości odbywa się przez zakład, czyli nałożenie dwóch prętów na odcinku równym ich średnicy pomnożonej przez współczynnik zależny od klasy betonu i stali. Dla betonu C20/25 i stali B500SP zakład wynosi minimum 50 średnic, co dla pręta 12 mm daje 60 cm. W strefach rozciąganych zakład wydłuża się do 60-70 średnic, ponieważ tam siły są przekazywane z jednego elementu na drugi przez przyczepność betonu do stali.

Na budowie pręty łączy się drutem wiązałkowym w miejscach ich krzyżowania, wykonując tak zwany węzeł zbrojarski. Najprostszy węzeł, nazywany ósemką, powstaje przez dwukrotne owinięcie drutu wokół obu prętów i skręcenie go szczypcami. Węzeł nie musi być wyjątkowo mocny, jego zadanie sprowadza się do utrzymania pozycji szkieletu podczas chodzenia po nim i wylewania betonu, a nie do przenoszenia obciążeń.

Zakłady prętów rozmieszcza się przestawnie, czyli nie w jednej linii, lecz z przesunięciem minimum 1,3 długości zakładu. Taki układ zapobiega powstawaniu płaszczyzn osłabienia, wzdłuż których mogłoby dojść do ścięcia betonu. W praktyce oznacza to, że sąsiednie pręty łączone są w różnych miejscach, a styk przypada najczęściej w strefie środkowej płyty, gdzie moment zginający jest mniejszy.

W miejscach newralgicznych, takich jak połączenie płyty ze słupami lub podciągami, stosuje się dodatkowe elementy kotwiące, na przykład kotwy ze stali nierdzewnej lub pręty w kształcie litery L wchodzące z płyty w konstrukcję ściany. Szczegół kotwienia powinien wynikać z projektu, ponieważ błędy w tym obszarze ujawniają się dopiero pod wpływem sił poziomych, na przykład wiatru, i prowadzą do zarysowania połączenia płyta-ściana.

Nie spawaj prętów zbrojeniowych na budowie bez wyraźnego projektu i kwalifikacji spawacza. Stal B500SP w zasadzie nie jest przeznaczona do spawania ze względu na obniżenie granicy plastyczności w strefie wpływu ciepła. Łączenie przez zakład i drut wiązałkowy pozostaje bezpieczną i zgodną z normą metodą.

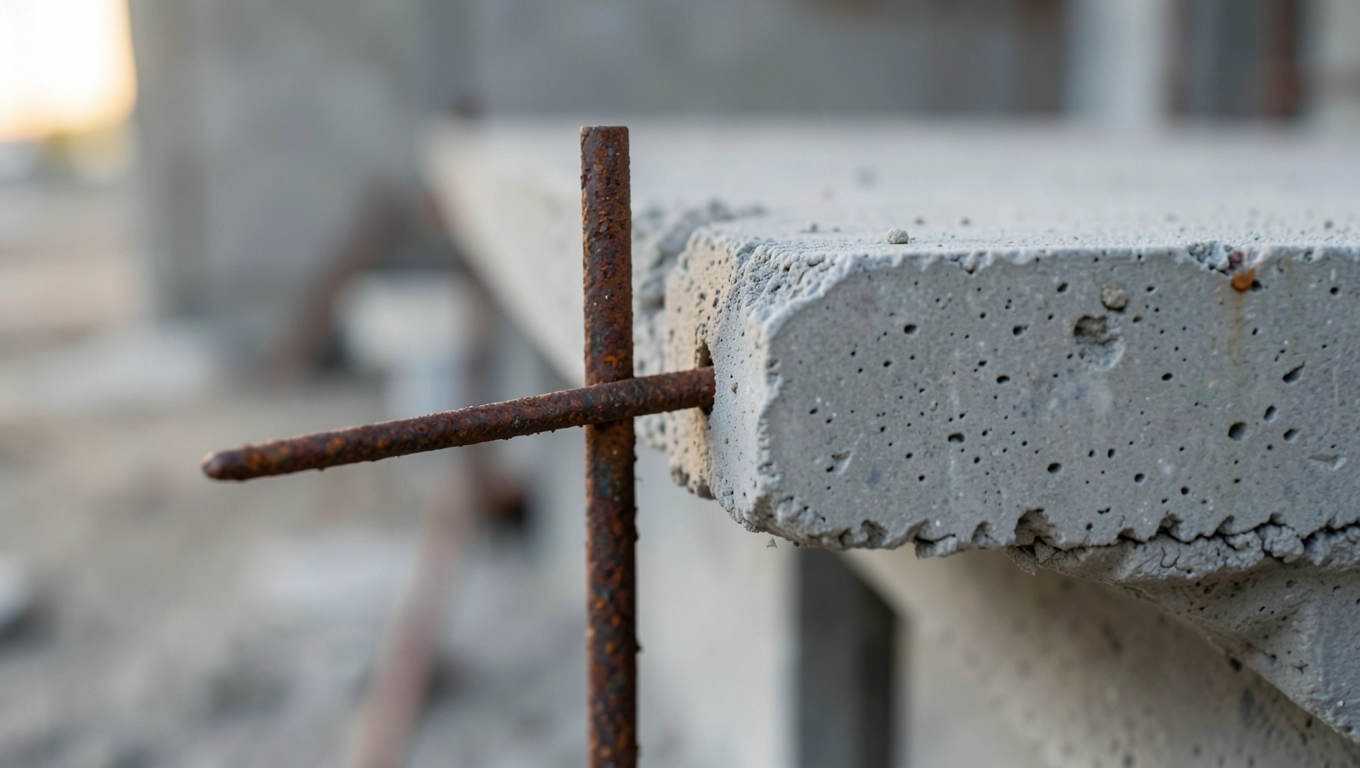

Najczęstsze błędy przy zbrojeniu płyty i jak ich uniknąć

Najpoważniejszy błąd to zbyt mała otulina betonu, czyli odległość od zewnętrznej krawędzi pręta do powierzchni betonu. Norma PN-EN 1992-1-1 (Eurokod 2) wymaga otuliny minimum 40 mm dla płyty na gruncie w warunkach wilgotnych, a w praktyce stosuje się 50-75 mm. Cieńsza otulina nie chroni stali przed wnikaniem chlorków i wilgoci, co w perspektywie 20-30 lat prowadzi do korozji i odspajania betonu.

Drugi częsty błąd to brak dystansorów w strefie dolnej, w efekcie czego pręty opadają na folię lub podsypkę i otulina od spodu wynosi zaledwie 10-20 mm. Rozwiązanie jest proste: pod dolną siatkę podkłada się dystansory betonowe lub plastikowe co 50-80 cm, a w miejscach krzyżowania prętów odstęp maleje. Widok siatki leżącej płasko na folii powinien zapalić czerwoną lampkę u inspektora nadzoru.

Trzeci błąd to rozstaw prętów większy niż w projekcie, wynikający z pośpiechu ekipy lub braku materiału. Pręty rozstawione co 30 cm zamiast co 20 cm zmniejszają nośność płyty proporcjonalnie do kwadratu stosunku rozstawów, czyli o około 55%. Efekt widać po latach w postaci rys prostopadłych do krótszego boku płyty, biegnących od spodu ku górze.

Czwarty błąd to chodzenie po zbrojeniu bez pomostów, co powoduje odkształcenie i przesunięcie prętów. Pod stopami robotnika szkielet ugina się o 2-3 cm, a po kilku godzinach pracy rozstaw w newralgicznych miejscach potrafi odbiegać od projektu o 5-10 cm. Pomosty z desek lub płyt OSB rozłożone wzdłuż ścieżek komunikacyjnych eliminują ten problem całkowicie.

Piąty błąd to betonowanie płyty w deszczu bez przykrycia, ponieważ nadmiar wody z opadów rozcieńcza mieszankę i obniża wytrzymałość betonu w warstwie powierzchniowej. Zbrojenie traci wówczas otulinę ochronną, bo strefa przypowierzchniowa staje się porowata i przepuszczalna. Jeśli prognoza zapowiada opady, warto przełożyć betonowanie lub zabezpieczyć wylaną płytę folią.

Przed wylaniem betonu koniecznie sprawdź trzy rzeczy: otulinę (dystansory na spodzie i bokach), rozstaw (pomiar taśmą w trzech punktach każdego pola) oraz czystość stali (brak oleju, farby, lodu). Te trzy kontrole zajmują kwadrans, a oszczędzają wieloletnich problemów z rysami i korozją.

Zbrojenie płyty fundamentowej to nie magia ani improwizacja, lecz inżynieria oparta na normie PN-EN 1992-1-1 oraz wcześniejszej PN-B-03264. Każdy etap, od doboru średnic, przez rozstaw i otulinę, aż po wiązanie, ma swoje uzasadnienie fizyczne: beton świetnie pracuje na ściskanie, ale słabo na rozciąganie, więc stal przejmuje te naprężenia, których sam beton by nie udźwignął. Trzymaj się projektu, kontroluj otulinę i rozstaw, a płyta posłuży bez rys przez cały okres użytkowania budynku.

Dane techniczne i normatywne zaczerpnięto z PN-EN 1992-1-1 (Eurokod 2), PN-EN 10080 (stal zbrojeniowa), Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zmianami), oraz wytycznych ITB dotyczących posadowień bezpośrednich. Szczegółowe obliczenia i rysunki zbrojeniowe zlecaj uprawnionemu projektantowi, ponieważ powyższy tekst ma charakter poglądowy i nie zastępuje projektu budowlanego.
