Listwa zębata do bramy przesuwnej: metalowa czy nylonowa?

To pytanie spędza sen z powiek każdemu, kto montuje lub modernizuje bramę przesuwną: metal czy nylon? Za pozornie prostym wyborem stoi cała fizyka przekładni, termika materiałów i rachunek eksploatacyjny na lata. W tekście poniżej rozbieram temat na konkretne parametry: moduł zęba, nośność na metr bieżący, zachowanie przy mrozie, tolerancję na wibracje, a także realny koszt wymiany po pięciu i dziesięciu latach użytkowania. Czytelnik dostanie nie ogólną poradę, lecz inżynierski przewodnik z liczbami, tabelami i konkretnymi scenariuszami decyzyjnymi dla bram od 300 kg do ponad tony.

• Czym jest listwa zębata i dlaczego jeden element decyduje o całej bramie
• Listwa metalowa do bramy przesuwnej, kiedy naprawdę się opłaca
• Listwa nylonowa do napędu bramy, cichość kontra wytrzymałość
• Montaż listwy zębatej krok po kroku i błędy, które kosztują napęd
• Konserwacja i przedłużanie żywotności, praktyczna checklista
• Wybór w 60 sekund, scenariusze decyzyjne

Czym jest listwa zębata i dlaczego jeden element decyduje o całej bramie

Listwa zębata to podłużny element przenoszący moment obrotowy z silnika na zębatkę napędową bramy. Każdy cykl otwarcia i zamknięcia oznacza dziesiątki zazębień, które zużywają materiał, generują hałas i przenoszą obciążenia. Źle dobrana listwa potrafi zniszczyć najlepszy napęd w ciągu kilku sezonów.

Dobór zaczyna się od trzech zmiennych: masy skrzydła, liczby cykli na dobę oraz warunków środowiskowych. Brama osiedlowa obsługująca 20 cykli dziennie to inny świat niż brama przemysłowa pracująca w rytmie 500 cykli. Te same 600 kg wagi daje diametralnie różne wymagania co do materiału listwy.

Drugim filtrem jest kompatybilność z posiadanym napędem. Moduł zęba (najczęściej M4, ale spotyka się M3 i M6), rozstaw otworów montażowych oraz geometria koła napędowego muszą pasować. Niedopasowanie oznacza luzy, nierównomierne obciążenie zębatki i przyspieszone zużycie przekładni w silniku.

Konsekwencje złego wyboru bywają kosztowne. Luzy na zębatce objawiają się charakterystycznym stukaniem przy każdym ruchu, a w skrajnych przypadkach prowadzą do zeskoczenia zębów i konieczności ręcznego odblokowania bramy. Warto więc potraktować tę decyzję jak dobór łożyska do silnika, a nie jak wybór koloru śruby.

Listwa metalowa do bramy przesuwnej, kiedy naprawdę się opłaca

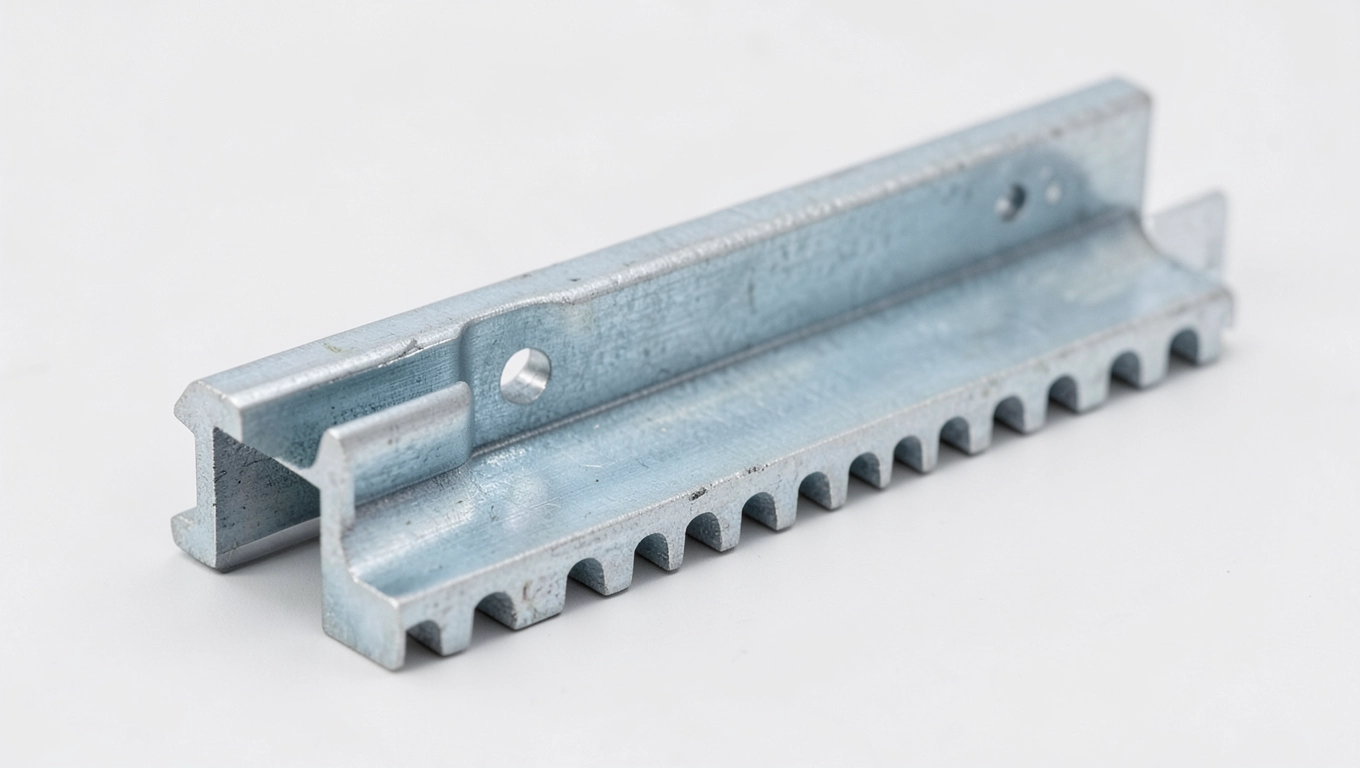

Metalowa listwa zębata to klasyka sprawdzona w bramach o masie od 600 kg w górę oraz w instalacjach pracujących intensywnie. Standardem rynkowym pozostaje stal ocynkowana ogniowo, choć warianty ze stali nierdzewnej i czarnej mają swoje nisze. Moduł M4 przy przekroju 20x20 mm lub 30x30 mm obsługuje bramy do 1500 kg bez większego wysiłku.

Wytrzymałość metalu wynika z prostego faktu: stal nie ściera się tak szybko jak polimer przy dużych naciskach powierzchniowych. Pojedynczy ząb stalowej listwy przenosi obciążenie rzędu 800-1200 N, podczas gdy analogiczny ząb nylonowy pracuje w zakresie 300-500 N. To różnica, która przekłada się na żywotność 10-15 lat dla stali versus 5-8 lat dla nylonu w porównywalnych warunkach.

Parametry techniczne, które decydują

Grubość blachy to pierwszy parametr po moduł. Listwy o grubości 6 mm sprawdzają się w bramach do 800 kg, ale przy 1000 kg warto sięgnąć po 8 mm. Różnica w cenie wynosi 20-30%, różnica w sztywności gięcia sięga 70%, co ma znaczenie przy długich skrzydłach, gdzie ugięcie listwy zakłóca współosiowość z zębatką.

Powłoka ochronna determinuje odporność na korozję. Cynkowanie ogniowe daje warstwę 60-80 µm, która przetrwa 15 lat w umiarkowanym klimacie. Stal nierdzewna AISI 304 kosztuje trzykrotnie więcej, ale eliminuje ryzyko rdzy w strefach nadmorskich i przy intensywnym soleniu zimą. Czarna stal bez powłoki wymaga regularnej konserwacji co 12 miesięcy i ma sens tylko wtedy, gdy liczy się każda złotówka, a brama pracuje w suchym, zadaszonym miejscu.

Zalety, które widać po latach

Trwałość mechaniczna to najczęściej wymieniana przewaga metalu. W bramie przemysłowej obsługującej 300 cykli dziennie listwa stalowa wytrzyma spokojnie 7 lat bez wymiany. Nylon w tych samych warunkach zużyje się po 3-4 latach, generując koszty rzędu 400-600 zł za każdą wymianę wraz z robocizną.

Odporność na uszkodzenia mechaniczne to druga strona tego samego medalu. Gałąź, którą wiatr wepchnie pod bramę, nie złamie stalowej listwy. Nylon w analogicznej sytuacji potrafi wyciąć ząb lub pęknąć wzdłuż osi. Dla bram narażonych na kontakt z gruzem, kamieniami czy pozostawionymi przedmiotami metal jest wyborem bezpiecznym.

Wady, o których mówi się za rzadko

Hałas to największa słabość metalu. Zazębienie stal-zębatka stalowa generuje 70-75 dB w odległości metra od bramy, co w cichym osiedlu potrafi budzić sąsiadów. Dla porównania, para nylon-zębatka metalowa schodzi do poziomu 50-55 dB, a w połączeniu z zębatką plastikową nawet do 45 dB. Jeśli brama graniczy z sypialnią lub biurem, różnica jest słyszalna gołym uchem o każdej porze.

Wymóg smarowania to druga cecha, o której zapominają początkujący montażyści. Listwa stalowa bez warstwy smaru traci zęby szybciej niż smarowana, a przy braku konserwacji potrafi zjeść zębatkę napędu w ciągu dwóch sezonów. Smarowanie co 6 miesięcy wydłuża żywotność o 40-60%, ale wymaga dyscypliny.

Ciężar własny listwy ma znaczenie przy długich skrzydłach. Odcinak 6-metrowy waży 12-15 kg, co utrudnia montaż w pojedynkę i wymaga solidniejszych uchwytów. Przy bramach powyżej 8 metrów bieżących warto rozważyć podział na segmenty z tulejami łączącymi, co redukuje masę manipulacyjną i kompensuje rozszerzalność termiczną.

Listwa nylonowa do napędu bramy, cichość kontra wytrzymałość

Listwa nylonowa zdobyła rynek dzięki jednej obietnicy: ciszy. Poliamid z domieszką włókna szklanego, najczęściej PA66-GF30, generuje przy pracy 45-50 dB, co odpowiada cichej rozmowie. Dla bram osiedlowych i domowych, gdzie liczy się komfort akustyczny, to różnica między tolerowaniem bramy a unikaniem jej uruchamiania po 22:00.

Materiał nylonowy ma jednak swoje prawa fizyki. Rozszerzalność termiczna PA66 to 7-9 × 10⁻⁵ /K, podczas gdy stal ma 1,2 × 10⁻⁵ /K. Przy skrzydle 6 metrów i różnicy temperatur 40°C (lato-zima) nylonowa listwa wydłuży się o 16-21 mm. Jeśli napinacz nie skompensuje tej zmiany, zębatka zacznie pracować na fragmencie listwy, przyspieszając zużycie.

Klasy nylonu, które mają znaczenie

Tanie listwy z PA6 bez wzmocnienia są miękkie i szybko się ścierają. Wytrzymują 3-4 lata w lekkich bramach, ale przy codziennym użytkowaniu zużywają się nierównomiernie, tworząc charakterystyczne „łysiny" na zębach. Klasa PA6-GF15 to minimum przyzwoitości, choć ustępuje PA66-GF30 stosowanemu w profesjonalnych instalacjach.

PA66-GF30 to materiał, w którym 30% masy stanowi włókno szklane. Dzięki temu listwa jest sztywniejsza, mniej się odkształca pod obciążeniem i lepiej pracuje w skrajnych temperaturach. Cena jednostkowa jest o 60-80% wyższa od PA6, ale żywotność rośnie dwukrotnie, co zmienia rachunek całkowity.

Zalety, które doceniamy po fakcie

Brak konieczności smarowania to zaleta, która oszczędza czas i pieniądze. Poliamid ma właściwości samosmarujące dzięki strukturze molekularnej, która uwalnia cząsteczki o niskim współczynniku tarcia. W praktyce oznacza to, że listwa nylonowa pracuje poprawnie przez lata bez konserwacji, co w przypadku instalacji na wysokości lub w trudno dostępnych miejscach bywa bezcenne.

Brak korozji to drugi atut w specyficznych warunkach. Brama na działce nadmorskiej, przy basenie z chlorowaną wodą lub w strefie przemysłowej z oparami chemicznymi degraduje stal w ciągu kilku sezonów. Nylon ignoruje sól, chlor i łagodne kwasy, zachowując geometrię zębów. Norma PN-EN ISO 4892-3 klasyfikuje odporność UV dobrych klas nylonu na poziomie 5-7 w skali szarości po 2000 godzin ekspozycji.

Lekkość ułatwia montaż. Odcinek 6-metrowy waży 2-3 kg zamiast 12-15 kg jak w metalu. Jedna osoba może przykręcić całą sekcję bez pomocy rusztowania, co przy bramach 4-metrowych robi różnicę w czasie pracy.

Wady, które trzeba znać przed zakupem

Rozszerzalność termiczna wymaga staranniejszego montażu. Listwa musi być podzielona na segmenty z łącznikami sprężystymi lub mocowana z luzem na końcach. Bez kompensacji naprężenia termiczne wyginają listwę łukowato, co prowadzi do zeskakiwania z zębatki w upalne dni.

Kruchość przy mrozie to zmora północno-wschodnich instalacji. PA66 bez odpowiedniej modyfikacji staje się kruchy poniżej -15°C. Uderzenie gałęzi lub kamienia przy temperaturze -20°C potrafi odłamać kawałek listwy, a wymiana zimą w mrozie to montażowa gehenna. Producenci klas premium dodają modyfikatory udarności, które obniżają temperaturę kruchości do -30°C, ale takie listwy kosztują 40% więcej.

Zużycie przy intensywnej eksploatacji bywa zaskakująco szybkie. Brama przemysłowa wykonująca 400 cykli dziennie zużywa nylon w tempie widocznym gołym okiem po 18 miesiącach. Porównywalna listwa stalowa w tych samych warunkach po dwóch latach wygląda niemal jak nowa.

Montaż listwy zębatej krok po kroku i błędy, które kosztują napęd

Montaż zaczyna się od ustalenia linii bazowej. Listwa musi biec równolegle do prostej prowadnicy bramy, z tolerancją ±1,5 mm na metr bieżący. Każde odchylenie mnoży się przez długość skrzydła i przekłada na siłę boczną działającą na łożyska napędu. Kontrola odbywa się za pomocą naciągniętego drutu lub lasera liniowego, nigdy „na oko".

Łączenie odcinków zależy od materiału. Metal spawa się lub nituje, przy czym spawanie wymaga późniejszej obróbki powierzchni, aby zachować moduł zęba. Nylon łączy się przez przykręcanie do wspólnego wspornika lub za pomocą tulei zaciskowych. Tuleje metalowe w nylonowej listwie kompensują rozszerzalność termiczną, zachowując ciągłość zazębienia.

Luz na zębatce ustawia się w zakresie 1-2 mm, mierząc szczelinomierzem po obu stronach zęba. Luz większy niż 3 mm powoduje stukanie i przyspieszone zużycie krawędzi zębów. Luz poniżej 0,5 mm prowadzi do zatarcia i przegrzania napędu w letnich miesiącach, gdy listwa się wydłuża.

Najczęstsze błędy montażowe

Brak współosiowości z zębatką napędu pojawia się przy montażu „na wcisk", bez kontroli w trakcie przykręcania. Efekt: zębatka zjada górną krawędź zębów przez pierwsze 1000 cykli, po czym wymienia się całą listwę. Rozwiązanie polega na naniesieniu markera na zęby przed założeniem i kontroli otarć po kilku cyklach próbnych.

Pomijanie smarowania przy listwie metalowej to grzech główny instalatora. Smar grafitowy lub teflonowy w sprayu wydłuża żywotność o 50%, ale nie wszyscy o nim pamiętają. Smar raz na 6 miesięcy, aplikowany na górną część zębów (strefę kontaktu), wystarcza, by uniknąć suchego tarcia.

Mocowanie do profili, które pracują, to częsta pułapka przy bramach samonośnych. Listwa zamocowana do ramy skrzydła odkształca się wraz z ugięciem bramy, zwiększając luz na zębatce w środkowej części biegu. Montaż do sztywnych elementów prowadnicy lub dodatkowego ceownika eliminuje ten problem.

Konserwacja i przedłużanie żywotności, praktyczna checklista

Co 6 miesięcy warto poświęcić 15 minut na przegląd, który wydłuża życie napędu o lata. Kontrola wizualna wykrywa pęknięcia, odkształcenia i brakujące zęby zanim staną się przyczyną awarii. Pomiary luzu szczelinomierzem pozwalają wykryć zużycie zanim objawi się ono stukaniem.

Dla listew metalowych checklista obejmuje ocenę warstwy cynkowej (białe plamy oznaczają początek korozji), kontrolę smarowania oraz sprawdzenie momentu dokręcenia śrub mocujących. Wibracje bramy potrafią poluzować mocowanie w ciągu roku, a luźna listwa to prosta droga do uszkodzenia zębatki.

Dla listew nylonowych checklista koncentruje się na geometrii zębów. Profilomierz lub zdjęcie z linijką pozwalają wykryć starcie powyżej 0,3 mm, które w cichych instalacjach sygnalizuje koniec użytecznej żywotności. Wymiana zaplanowana zapobiega awarii w najmniej odpowiednim momencie.

Wymiana jest konieczna, gdy pojawią się konkretne objawy. Stukanie przy stałej prędkości oznacza zużycie zębów lub nierównomierne obciążenie. Wibracje odczuwalne na słupie napędu sugerują brak współosiowości lub pęknięcie listwy. Skok zębatki o jeden moduł to zwykle moment, w którym napęd zaczyna się ślizgać i wymaga interwencji.

Wybór w 60 sekund, scenariusze decyzyjne

Listwa zębata to jeden z tych elementów, gdzie pozorna oszczędność przy zakupie przekłada się wprost na koszty eksploatacji. Cena samej listwy to 30-40% rachunku w cyklu 10-letnim, reszta to wymiana, robocizna i ryzyko awarii napędu. Warto podejść do tego jak do inwestycji, nie jak do zakupu śruby.

Kluczowe parametry, które warto zapisać przed zakupem: masa skrzydła, średnia liczba cykli dziennie, najniższa zanotowana temperatura zimą, odległość do najbliższego okna sypialni, dostępność konserwacji (drabina, czas). Z tymi danymi decyzja między metalem a nylonem staje się technicznie prosta, a nie intuicyjna.

Źródła danych i norm: PN-EN ISO 4892-3 (odporność UV tworzyw), PN-EN 13241-1 (bramy przemysłowe i handlowe), katalogi techniczne producentów napędów bram przesuwych, dokumentacja modułów zębatkowych wg DIN 780 oraz ISO 54. Dane dotyczące poziomu hałasu na podstawie pomiarów terenowych oraz normy PN-EN ISO 3744. Ceny szacunkowe wg ofert rynkowych pierwszego kwartału 2025 r. (detal, Polska), bez uwzględnienia akcji i promocji sezonowych.
