Jaka stopa pod bramę przesuwną? Wymiary, głębokość, koszt

Stopa pod bramę przesuwną samonośną to zbrojony blok betonowy o szerokości zwykle 40-50 cm (przy bramach grzebieniowych 70-80 cm), posadowiony poniżej strefy przemarzania, czyli w Polsce na głębokości około 0,8-1,4 m. Jej długość mieści się w praktyce między 30% światła wjazdu plus 30 cm a mniej więcej połową światła wjazdu, zależnie od systemu bramy. Ostatecznie decyduje rozstaw wózków jezdnych i napędu podany przez producenta, dlatego wymiary stopy ustala się przed zamówieniem bramy albo razem z nim, a nie po zalaniu betonu.

• Jakie wymiary powinien mieć fundament pod bramę przesuwną?
• Jak głęboka powinna być stopa pod bramę przesuwną?
• Stopa, ława czy jeden fundament pod całym wjazdem?
• Jak zrobić stopę pod bramę przesuwną krok po kroku?
• Ile kosztuje stopa pod bramę przesuwną?
• Jakie błędy przy stopie pod bramę przesuwną zdarzają się najczęściej?
• Co sprawdzić przed betonowaniem stopy?

Jakie wymiary powinien mieć fundament pod bramę przesuwną?

Typowa stopa pod bramę samonośną ma 40-50 cm szerokości, sięga 80-140 cm w głąb (poniżej przemarzania gruntu), a przy wjeździe 4 m ma od około 1,5 m do 2,5 m długości. Poniższe wartości pochodzą z poradników wykonawców i producentów bram; są orientacyjne i nie zastępują dokumentacji konkretnej bramy ani obliczeń konstrukcyjnych.

Według poradnika KAMA System o montażu bramy przesuwnej typowy fundament pod bramę samonośną to żelbetowa ława o długości około połowy światła bramy (2-2,5 m przy bramie 4 m), szerokości 40-50 cm i głębokości 80-120 cm, z zalanymi kotwami pod wózki i napęd. Ten sam poradnik zaznacza, że przy dużych bramach (5-6 m, ciężkich, pełnych) wymiary trzeba dobrać indywidualnie.

Jak obliczyć długość stopy pod bramę przesuwną?

Najprostsza reguła to: długość stopy = 30% światła wjazdu + 30 cm, co przy wjeździe 4 m daje około 1,5 m. Podaje ją poradnik Ogrodzeń Karoń o fundamencie pod bramę przesuwną, wskazując, że taki wymiar mieści wózki jezdne, zostawia możliwość regulacji i pozwala zamontować napęd.

Inne źródła przyjmują dłuższą stopę. Poradnik Migas-Door o wymiarach fundamentu mówi o około 40% długości światła wjazdu pod przeciwwagą, a w niektórych systemach o 35-40% długości skrzydła, zaznaczając, że to nie jest uniwersalna zasada. KAMA System przyjmuje około połowy światła bramy.

* Wartość obliczona z reguły podanej w źródle, nie pochodzi z dokumentacji żadnej bramy.

Przy wjeździe 4 m rozrzut między regułami sięga około 1 m, więc żadna z nich nie zastąpi rozstawu wózków z dokumentacji bramy. Ogrodzenia Karoń dodają, że w części systemów przeciwwagę można znacznie skrócić, zależnie od konstrukcji, wypełnienia i profili, co zmienia też potrzebną długość stopy. KAMA System opisuje, że stopa biegnie w stronę, w którą odjeżdża brama, i musi objąć oba wózki oraz napęd z zapasem.

Ile miejsca wzdłuż ogrodzenia potrzebuje brama przesuwna?

Po stronie otwierania brama samonośna potrzebuje odcinka równego szerokości wjazdu plus około 30-50% na przeciwwagę; przy wjeździe 4 m KAMA System podaje 5,6-6 m wolnej przestrzeni wzdłuż płotu. Gdy tyle miejsca nie ma, ten sam poradnik wymienia jako alternatywy bramę przesuwną dwuskrzydłową, bramę łamaną albo skrzydłową. Sprawdź to przed wykopem, bo od tego zależy, gdzie w ogóle stanie stopa.

Jaka szerokość stopy przy bramie grzebieniowej?

Przy bramie grzebieniowej stopa powinna mieć 70-80 cm szerokości zamiast standardowych 50 cm. Ogrodzenia Karoń tłumaczą to budową bramy: rama nośna jest z tyłu, wypełnienie wysunięte do przodu, a grubość bramy może wynosić 20-25 cm, przez co wózki są odsunięte od linii ogrodzenia i muszą się zmieścić razem ze słupkiem, napędem i listwą zębatą. Szerszy fundament zalecają szczególnie przy szerokich profilach aluminiowych. Dobór samej listwy opisujemy w tekście jaka listwa zębata do bramy przesuwnej.

Jak głęboka powinna być stopa pod bramę przesuwną?

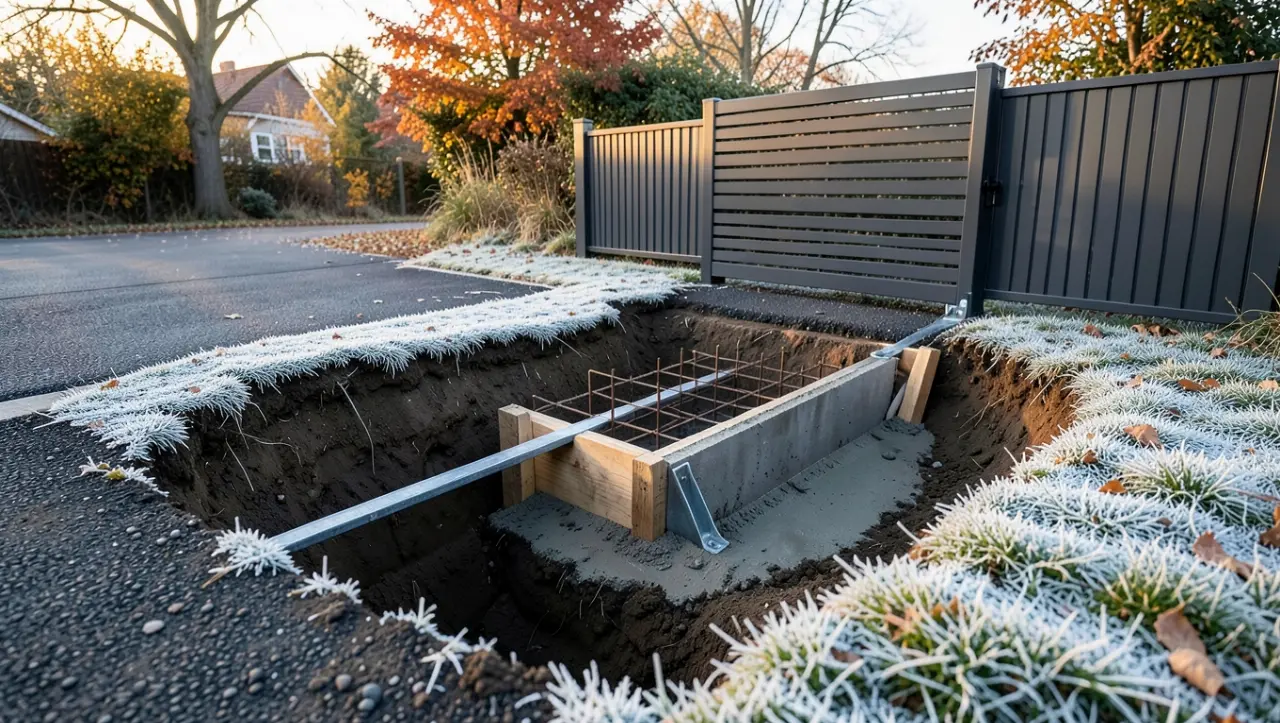

Spód stopy musi leżeć poniżej lokalnej głębokości przemarzania gruntu, która w Polsce wynosi orientacyjnie od 0,8 m na zachodzie do 1,4 m w rejonach o surowym klimacie. Za płytki fundament mróz potrafi unieść, a brama przestaje się domykać lub zaczyna chodzić ciężko po zimie.

Podział na rejony podaje poradnik MetalPRO o fundamentach bram. Tekst dotyczy bramy skrzydłowej, ale głębokość przemarzania wynika z gruntu i klimatu, a nie z typu bramy; MetalPRO podkreśla, że o głębokości wykopu decydują strefa przemarzania, grunt i obciążenia, a nie wysokość słupka.

Migas-Door podaje dla stopy pod bramę przesuwną zakres 80-140 cm i dopasowanie do strefy przemarzania, rodzaju gruntu oraz wymagań konstrukcji, a Ogrodzenia Karoń przyjmują w praktyce około 1,0 m. Oprócz strefy przemarzania na głębokość wpływają poziom wód gruntowych i nośność gruntu, dlatego przy gruncie niepewnym lub nasypowym lepiej skonsultować wymiary z wykonawcą bramy.

Stopa, ława czy jeden fundament pod całym wjazdem?

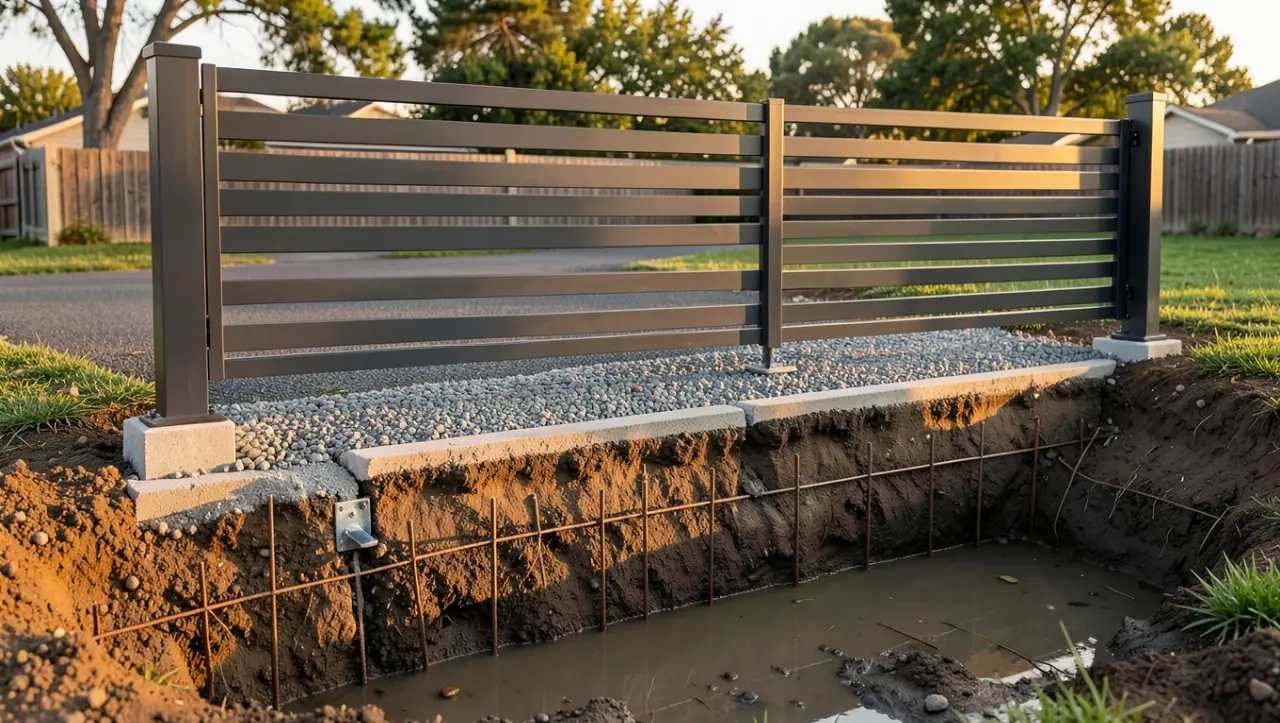

Sama stopa pod wózki wystarcza przy lżejszej bramie na stabilnym, zagęszczonym gruncie; przy ciężkiej bramie, słabszym gruncie lub wysokiej wodzie gruntowej pewniejsza jest ława albo fundament połączony ze słupkami. Porównanie rodzajów fundamentów w poradniku Castoramy opisuje stopę jako tańszą i szybszą w wykonaniu, z mniejszą ilością zbrojenia, ale mniej odporną na duże obciążenia i zmiany warunków gruntowych. Ławę ten sam tekst poleca na grunty mniej stabilne i przy wysokim poziomie wód gruntowych.

W dyskusji na forum Elektroda o stopie pod wózki uczestnicy zajmujący się automatyką bram wskazują monolit, czyli słupki, stopę i całe światło bramy zalane razem, jako najpewniejsze rozwiązanie. Osobną stopę dopuszczają na dobrym, piaszczystym gruncie, ale powiązaną z fundamentem bliższego słupka. Jeden z nich szacuje, że brama ważąca około 100 kg przy dźwigni na wózkach 5:1 daje około pół tony siły wyrywającej, więc stopa musi być masywna. To opinie praktyków, nie obliczenia statyczne.

Znaczenie ma też typ bramy. Brama samonośna jedzie na wózkach osadzonych w stopie i nie dotyka ziemi, więc w części systemów fundament można ograniczyć do strefy pracy elementów nośnych. Brama szynowa jeździ po szynie w nawierzchni i wymaga stabilnego podłoża pod całym torem jazdy.

Jaki fundament pod bramę przesuwną 4 m?

Pod bramę samonośną o świetle 4 m stopa ma zwykle od około 1,5 m (reguła Karoń) do 2-2,5 m długości (KAMA System), 40-50 cm szerokości i głębokość poniżej strefy przemarzania. Jeśli wylewasz fundament pod całym wjazdem, Castorama podaje dla bramy 4 m długość 4,4-4,6 m (światło plus 20-30 cm z każdej strony), a Migas-Door około 4,6 m. W tekście Castoramy dla tej samej bramy pojawia się zarówno głębokość co najmniej 80 cm, jak i 50-60 cm; płytsza wartość nie mieści się w zakresie przemarzania podawanym przez pozostałe źródła, więc nie traktuj jej jako bezpiecznego minimum.

Jak zrobić stopę pod bramę przesuwną krok po kroku?

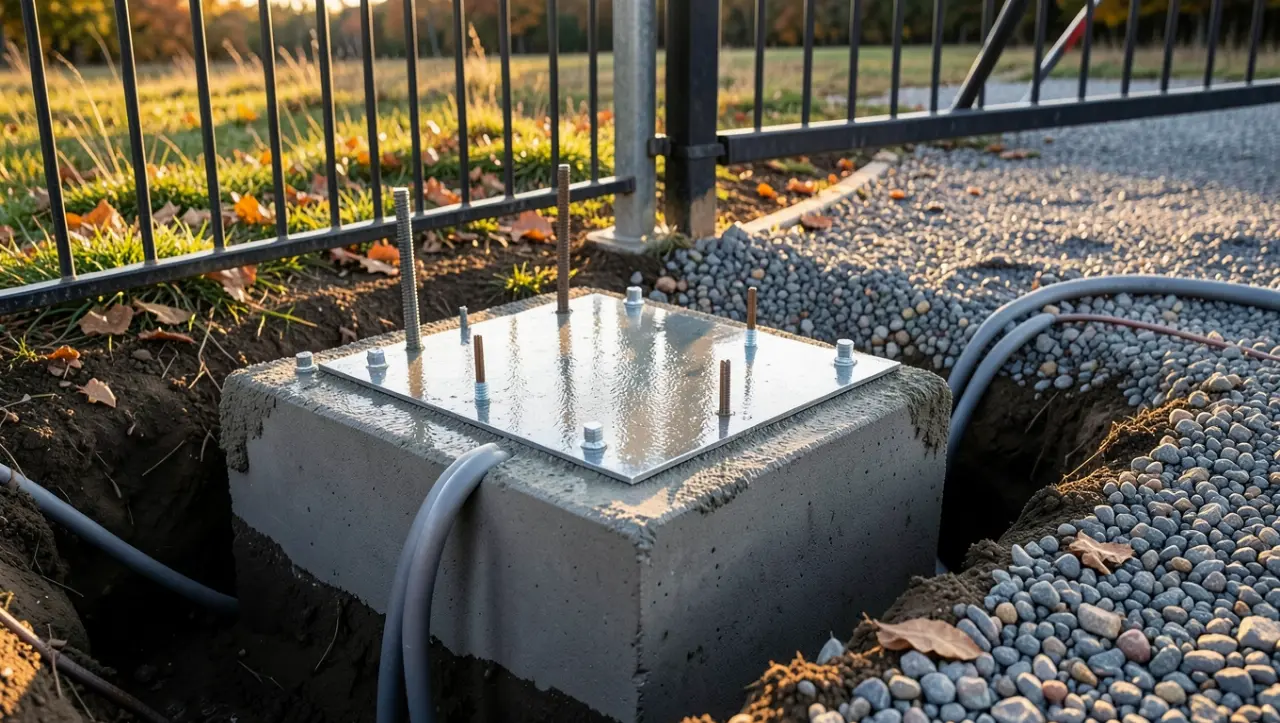

Stopę wykonuje się w kolejności: dokumentacja bramy, wykop poniżej przemarzania, zbrojenie, przepusty na kable, kotwy według szablonu, betonowanie i kilkudniowa przerwa przed montażem skrzydła. Pominięcie przepustów lub złe wypoziomowanie kotew wychodzi dopiero przy montażu wózków i napędu.

1. Zdobądź od producenta rozstaw wózków, długość przeciwwagi i położenie napędu; Migas-Door zaleca zaplanować fundament jeszcze przed zamówieniem bramy.
2. Wyznacz oś wjazdu, docelowy poziom nawierzchni i odcinek na przeciwwagę wzdłuż ogrodzenia.
3. Wykop dół poniżej strefy przemarzania, usuń luźny grunt z dna, korzenie, kamienie i resztki starych fundamentów.
4. Ułóż zbrojenie: KAMA System podaje kosz z prętów φ10-12 mm.
5. Przed betonowaniem ułóż przepust: Ogrodzenia Karoń zalecają rurę AROT fi 50 w odległości 20 cm od krawędzi fundamentu od strony podwórka i 40 cm od światła wjazdu.
6. Poprowadź w peszlach przewody: KAMA System wymienia zasilanie 230 V do napędu (3×1,5 mm²), przewód do fotokomórek (2×0,75-1 mm²), lampę ostrzegawczą, domofon lub klawiaturę oraz peszel rezerwowy. Szczegóły opisujemy w tekście jakie kable do bramy przesuwnej.
7. Osadź kotwy pod wózki i słup napędu według szablonu producenta, w idealnym poziomie.
8. Zalej beton klasy C20/25 lub lepszej i dokładnie go zagęść; górną powierzchnię zostaw co najmniej 6 cm poniżej docelowej kostki.
9. Odczekaj przed obciążeniem skrzydłem: KAMA System podaje minimum 7 dni, najlepiej 2-3 tygodnie. MetalPRO przypomina, że wytrzymałość betonu określa się standardowo po 28 dniach, a realny termin zależy od temperatury, mieszanki i pielęgnacji.
10. Zamontuj wózki, skrzydło, napęd i zabezpieczenia; nawierzchnię wokół stopy wykończ dopiero na końcu.

Na jakiej wysokości wylać stopę względem kostki brukowej?

Stopę wylewa się co najmniej 6 cm poniżej docelowego poziomu kostki, bo brama powinna pracować około 5 cm nad nawierzchnią; tak podają Ogrodzenia Karoń. KAMA System mówi o regulacji skrzydła na wysokości 5-10 cm nad ziemią. Przy ustalaniu poziomu uwzględnij podsypkę i spadek odwodnienia, które według MetalPRO mogą zmienić końcowy poziom terenu o kilka centymetrów.

Nie układaj kostki na stopie przed montażem bramy, bo i tak trzeba ją rozebrać przy osadzaniu wózków, napędu i regulacji. Ogrodzenia Karoń zalecają zostawić fundament odsłonięty, oddzielić go obrzeżami i docinać kostkę albo wykończyć kamieniem ozdobnym dopiero po pełnym montażu bramy.

Ile kosztuje stopa pod bramę przesuwną?

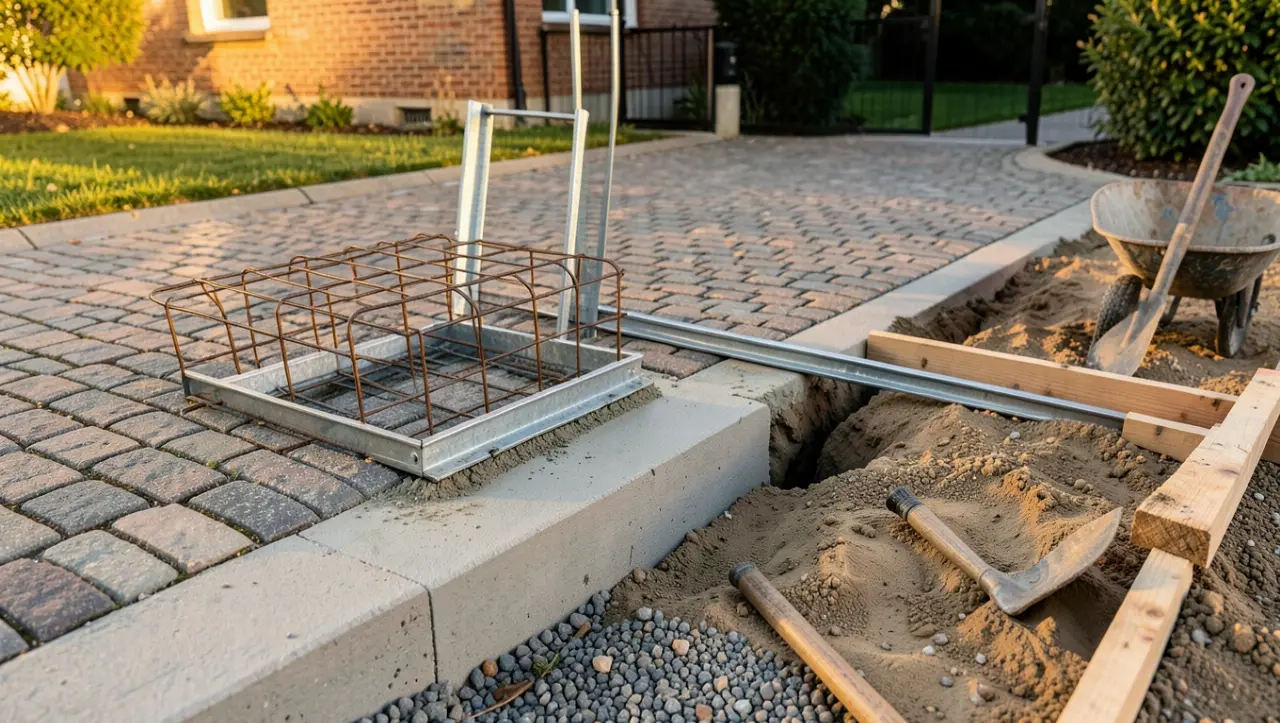

Fundament pod bramę przesuwną 4 m kosztuje orientacyjnie 800-2000 zł z robocizną i materiałem, według widełek KAMA System. Cena rośnie z wielkością bramy i trudnością gruntu; pod ciężką bramę pełną w słabym gruncie może być wyższa. To widełki jednej firmy montażowej, nie średnia rynkowa.

Dla bram 5-6 m udostępnione dane nie podają osobnych kosztów fundamentu. Orientacyjne koszty całej bramy w tym rozmiarze omawiamy w tekście brama przesuwna 5 m z napędem elektrycznym, cena.

Jakie błędy przy stopie pod bramę przesuwną zdarzają się najczęściej?

Najczęściej stopa jest za płytka, za krótka na przeciwwagę albo zalana bez przepustów na kable. Skutki to według Migas-Door zacinanie się bramy, nierówna praca wózków, problemy z prowadzeniem skrzydła i szybsze zużycie napędu.

• Stopa w strefie przemarzania: mróz podnosi fundament i brama przestaje się domykać.
• Brak miejsca na przeciwwagę wzdłuż ogrodzenia, sprawdzony dopiero po wykopie.
• Zapomniane przewody: dokładanie kabli po zalaniu betonu i ułożeniu kostki oznacza kucie.
• Kostka ułożona na stopie przed montażem bramy.
• Osobna, niepowiązana stopa na gruncie gliniastym, nasypowym lub przy wysokiej wodzie gruntowej.
• Brak odwodnienia: woda zbierająca się wokół fundamentu sprzyja osiadaniu.
• Brama z pełnym wypełnieniem dobrana bez uwzględnienia wiatru; pełne wypełnienie jest też cięższe, co warto wiedzieć już przy wyborze skrzydła, opisanym w tekście jaki materiał na bramę przesuwną.
• Wymiary przyjęte z ogólnej reguły zamiast z dokumentacji bramy; Migas-Door podkreśla, że nie ma jednego uniwersalnego wymiaru dla każdej konstrukcji.

Wymiary z tabel w tym artykule są orientacyjne. Przy bramach ciężkich, pełnych, szerszych niż typowe 4-5 m albo na niejednorodnym gruncie fundament powinien ocenić producent bramy lub konstruktor.

Co sprawdzić przed betonowaniem stopy?

Przed zalaniem betonu upewnij się, że wymiary, poziomy i przepusty zgadzają się z dokumentacją konkretnej bramy, bo po związaniu betonu każda poprawka oznacza kucie.

• Masz od producenta rozstaw wózków, długość przeciwwagi i położenie napędu.
• Wzdłuż ogrodzenia jest miejsce na całe skrzydło z przeciwwagą.
• Dno wykopu leży poniżej strefy przemarzania w Twoim rejonie, a luźny grunt jest usunięty.
• Szerokość stopy uwzględnia typ bramy (50 cm standard, 70-80 cm grzebieniowa).
• Stopa jest powiązana z fundamentem słupka, jeśli nie betonujesz całego wjazdu.
• Zbrojenie stoi na dystansach, kotwy są ustawione według szablonu i wypoziomowane.
• Rura AROT fi 50 i peszle na zasilanie, fotokomórki, lampę i domofon są ułożone, z peszlem zapasowym.
• Górna powierzchnia stopy wypada co najmniej 6 cm poniżej docelowej kostki.
