Opaska przeciwwysadzinowa płyty fundamentowej: kiedy i jaka

Co to jest opaska przeciwwysadzinowa płyty fundamentowej?

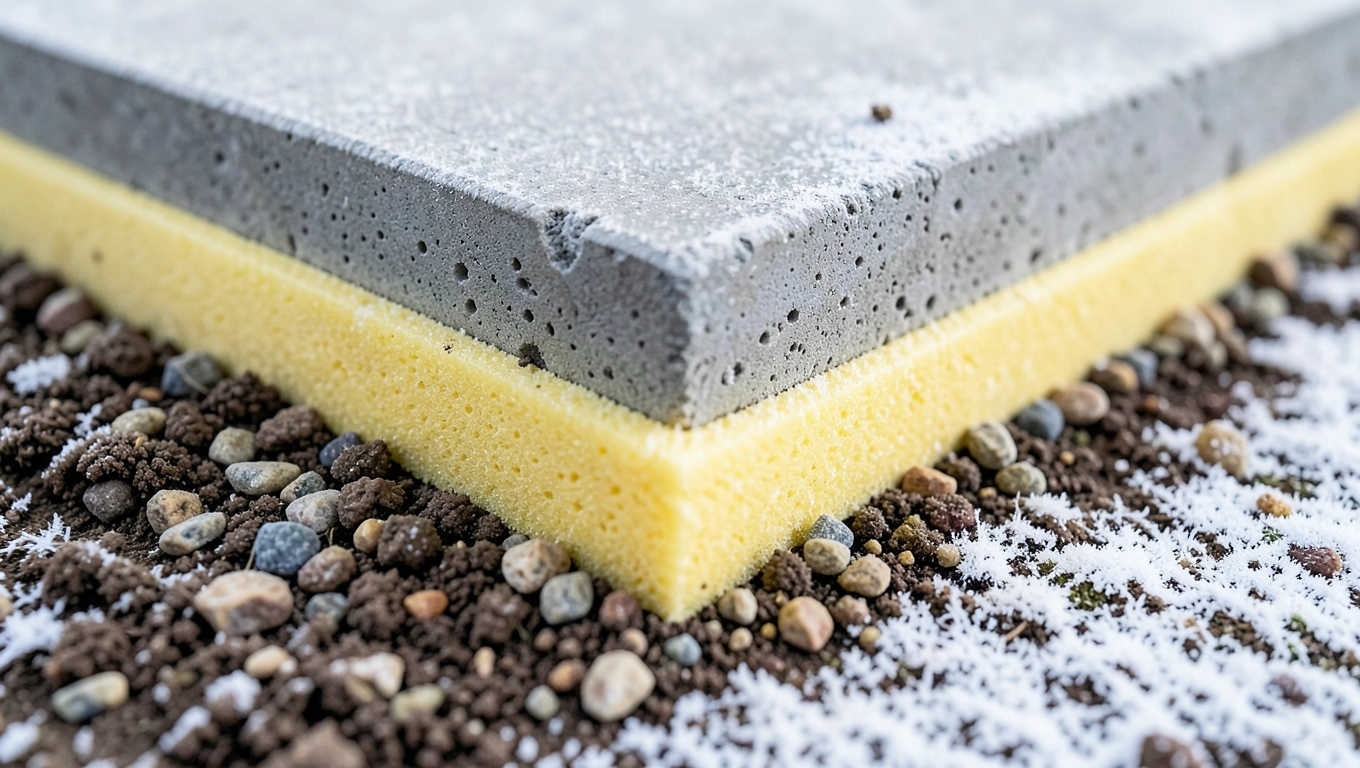

Opaska przeciwwysadzinowa płyty fundamentowej to izolacja termiczna, która chroni grunt pod krawędziami płyty przed zamarzaniem, więc woda w gruncie nie unosi konstrukcji. To samo rozwiązanie bywa nazywane opaską obwodową płyty fundamentowej albo opaską przeciwmrozową fundamentów, a opis opaski przeciwwysadzinowej zaleca ją szczególnie na wilgotnych gruntach, w regionach o mroźnych zimach oraz w budynkach niskoenergetycznych i pasywnych.

Wysadzina powstaje, gdy woda w gruncie zamarza i zwiększa objętość, przez co warstwy gruntu podnoszą się i naciskają od spodu na fundament. Najbardziej podatne są glina i ił, a cykl zamarzania i rozmarzania powtarza się co zimę, co prowadzi do przemieszczeń, rys ścian i deformacji podłóg, jak wyjaśnia artykuł o wysadzinach mrozowych.

Opaska z XPS czy warstwa żwiru? Skąd różnice w opisach

Pod tą samą nazwą źródła opisują dwa różne rozwiązania. W tekstach o płytach fundamentowych opaska to zwykle pas płyt termoizolacyjnych, natomiast Cover Technologies przedstawia ją jako warstwę odsączającą ze żwiru, tłucznia lub pospółki z rurą drenażową. XPS działa na temperaturę gruntu, a żwir z drenażem na ilość wody przy fundamencie. Na gruncie spoistym z wodą przy płycie oba czynniki napędzają wysadzinę, więc izolacja i odwodnienie się uzupełniają; szczegóły odwodnienia opisuje poradnik drenaż opaskowy płyty fundamentowej.

Kiedy konieczna jest opaska przeciwwysadzinowa?

Opaska przeciwwysadzinowa jest konieczna, gdy pod płytą i wokół niej zalega grunt wysadzinowy, a spód płyty leży płycej niż głębokość przemarzania. Grunt wysadzinowy to każdy, który słabo przepuszcza wodę, czyli spoisty lub częściowo spoisty; tworzą się w nim soczewki wody, które zimą zamarzają i mogą unosić budynek. Gdy pod domem są piaski i żwir, opaska nie jest koniecznością, ale materiał o opasce przy ocieplaniu fundamentów wskazuje, że poprawia ona bilans cieplny budynku.

Płyty fundamentowe domów jednorodzinnych posadawia się płytko, na głębokości od ok. 0,5 do 0,7-0,8 m, co podaje poradnik o opasce obwodowej płyty fundamentowej. Na gruncie spoistym krawędź płyty łatwo znajduje się więc w strefie przemarzania.

Reguła decyzyjna: jeśli rozpoznanie gruntu pokazuje glinę lub ił w strefie przemarzania, wykonaj opaskę; jeśli do tej głębokości jest wyłącznie przepuszczalny piasek, a woda leży niżej, decyzję o pominięciu zostaw projektantowi płyty. Inwestorzy opisują przypadki, gdy przy piaskach średnich i drobnych do 4 m projektant lub kierownik budowy uznał opaskę za zbędną (dyskusja o potrzebie opaski antywysadzinowej). Taka ocena dotyczy jednej działki i nie przenosi się na inne grunty.

Jaka izolacja na płytę fundamentową: XPS czy EPS?

Na opaskę i izolację pod płytą lepiej nadaje się XPS, bo prawie nie nasiąka wodą i ma dużą wytrzymałość na ściskanie; EPS jest tańszy, ale wymaga ochrony przed wilgocią. Dane o nasiąkliwości pochodzą z poradnika Domowe Klimaty, a porównanie cen z hasła Technologie Budowlane.

Źródła różnią się w ocenie izolacyjności: jedno uznaje XPS i EPS za podobne, drugie przypisuje EPS nieco gorsze właściwości. Zgodne są co do wilgoci, dlatego przy wysokiej wodzie gruntowej lub gruncie spoistym wybierz XPS, a EPS rozważ tylko na suchym, przepuszczalnym podłożu i zawsze z folią. Układ izolacji pod całą płytą omawia artykuł o izolacji poziomej płyty fundamentowej.

Jaka grubość opaski przeciwwysadzinowej i jaka szerokość?

Grubość opaski przeciwwysadzinowej określa projektant; jako punkt odniesienia poradnik Domowe Klimaty podaje ok. 20 cm izolacji, a dla domów pasywnych 5-10 cm więcej. Szerokość pasa wokół płyty wynosi zwykle od 50 cm do 1 m.

Na grubość wpływają rodzaj gruntu, region i głębokość przemarzania, głębokość posadowienia płyty oraz masa budynku: duży, ciężki dom wymaga materiału o wyższej odporności na nacisk. W projektach omawianych przez inwestorów spotyka się cieńsze rozwiązania, np. 12 cm XPS jako opaska i 16 cm XPS na burcie płyty, a przy przemarzaniu do 1 m i płycie zagłębionej 0,5 m doradzano pas 10 cm XPS o szerokości 60 cm (wątek o opasce przy płycie fundamentowej). To opinie praktyków, nie wymagania normowe.

Przykład: ile m² płyt XPS na opaskę

Przykład: płyta 10 × 12 m. Obwód wynosi 2 × (10 + 12) = 44 m. Powierzchnia pasa to obwód razy szerokość opaski plus cztery kwadratowe narożniki o boku równym tej szerokości.

Wynik nie obejmuje izolacji pod płytą ani na jej burcie i nie zawiera zapasu na docinanie. Dla własnych wymiarów i liczby warstw użyj kalkulatora pod artykułem.

Jak wykonać opaskę przeciwwysadzinową krok po kroku?

Opaskę układa się przed betonowaniem, tak aby izolacja pod płytą, na jej burcie i w pasie wokół obrysu tworzyła jedną ciągłą warstwę bez przerw. Każda szczelina na styku tych elementów działa jak mostek cieplny.

1. Sprawdź rozpoznanie gruntu i odczytaj z projektu grubość, szerokość oraz poziom ułożenia opaski.
2. Wykonaj podbudowę z zagęszczonego piasku, w typowym przekroju płyty ok. 25 cm; dobór materiału opisuje tekst jaki piasek pod płytę fundamentową.
3. Pod EPS rozłóż folię izolacyjną; przy XPS zwykle nie jest potrzebna.
4. Ułóż płyty izolacji w jednej lub kilku warstwach, aż do grubości z projektu.
5. Ociepl burtę płyty pionowo do jej górnej krawędzi i połącz tę izolację z pasem poziomym bez szczelin.
6. Przy wodzie gruntowej lub gruncie spoistym wykonaj odwodnienie: żwir lub tłuczeń oddzielony geowłókniną od gruntu rodzimego i rurę drenarską w otulinie.
7. Zasyp i ukształtuj teren ze spadkiem od budynku, żeby woda nie zbierała się przy krawędzi płyty.

Najczęstsze błędy przy opasce przeciwwysadzinowej

Najwięcej problemów powodują przerwy w izolacji, EPS bez ochrony przed wilgocią i brak odwodnienia. Błędy wykryte po zakończeniu budowy są trudne do naprawienia i kosztowne, bo opaska leży pod gruntem i przy płycie.

• Szczeliny między izolacją pod płytą, na burcie i w pasie wokół: powstaje mostek cieplny na obrzeżu.
• EPS na wilgotnym gruncie bez folii: materiał nasiąka kilkanaście razy bardziej niż XPS.
• Brak odwodnienia albo spadek terenu w stronę domu: woda stoi przy krawędzi płyty i zamarza.
• Grubość i szerokość przyjęte z poradnika zamiast z projektu i badania gruntu.
• Rezygnacja z opaski, bo wierzchnia warstwa to piasek, choć w strefie przemarzania zaczyna się glina.
• Słaby materiał izolacyjny pod ciężkim, masywnym budynkiem.
