Płyta fundamentowa a strefa przemarzania w 2025 roku

Stawiając dom na płycie fundamentowej, często stajemy przed kluczowym dylematem technicznym, który ma bezpośredni wpływ na trwałość i bezpieczeństwo całej konstrukcji – relacją między płytą fundamentową a strefą przemarzania. To nie tylko kwestia "czy przemarznie", ale strategiczne pytanie o to, jak gruntu strefa ujemnych temperatur wpłynie na płytę i czy niezbędne zabezpieczenia zostaną zastosowane w sposób optymalny, a odpowiedź na to zagadnienie jest prosta: należy zabezpieczyć płytę fundamentową przed wpływem przemarzania gruntu poprzez odpowiednią izolację termiczną, bo natura nie wybacza błędów w tej materii.

Taka analiza empiryczna, oparta na konkretnych przykładach, rzuca światło na rzeczywiste ryzyko. Pokazuje dobitnie, że koszt inwestycji w izolację jest ułamkiem potencjalnych strat. Szczególnie w strefach o głębokim przemarzaniu, gdzie amplitudy temperatury gruntu są większe, znaczenie odpowiedniego projektowania i wykonawstwa izolacji staje się krytyczne. Płyta, jako stosunkowo płytki fundament, jest po prostu bardziej narażona niż tradycyjne ławy zagłębione poniżej poziomu przemarzania.

Skutki działania mrozu na fundamenty płytowe

Przemarzanie gruntu pod i wokół płyty fundamentowej to nic przyjemnego. To jak cichy, podstępny wróg czający się pod ziemią, gotów zdeformować nasz dom od samego dołu.

Głównym problemem jest zjawisko wysadziny mrozowej. Woda zawarta w gruncie, zamarzając, zwiększa swoją objętość o około 9%, co może wywołać znaczny nacisk na konstrukcję.

W przypadku płyty fundamentowej, która osiada na dużej powierzchni gruntu, nacisk ten jest rozkładany, ale nierównomiernie, prowadząc do lokalnych naprężeń i unoszenia płyty.

Wyobraźmy sobie to jak powolne pęcznienie podłoża w wybranych punktach – siły działające na płytę stają się niemożliwe do przewidzenia i mogą prowadzić do poważnych uszkodzeń strukturalnych.

Pierwszym i często najbardziej widocznym skutkiem są pęknięcia w samej płycie fundamentowej. Mogą mieć charakter włoskowaty lub rozwijać się w większe rysy, osłabiając jej integralność i nośność.

Pęknięcia te stanowią idealne wrota dla wody opadowej i gruntowej, pogarszając sytuację i przyspieszając degradację materiału.

Naprężenia wywołane mrozem mogą również wpływać na ściany konstrukcyjne wzniesione na płycie, powodując ich pękanie, deformację, a nawet utratę pionowości.

Zdarzają się przypadki, gdzie siły działające od gruntu są tak duże, że stolarka okienna i drzwiowa zaczyna się klinować, a posadzki ulegają wybrzuszeniu lub zapadnięciu.

Sztywność płyty, choć duża w porównaniu do tradycyjnych ław, nie jest nieskończona. Nierównomierne unoszenie podłoża prowadzi do powstania momentów zginających, które mogą przekroczyć dopuszczalną nośność betonu i zbrojenia.

Szacuje się, że naprawa poważnych uszkodzeń fundamentów wywołanych wysadziną mrozową może pochłonąć od 500 do nawet 2000 PLN za metr kwadratowy powierzchni płyty, w zależności od skali problemu i koniecznych technologii naprawczych.

Dodatkowo, koszt ten nie obejmuje często koniecznych napraw ścian, stropów, tynków czy elewacji uszkodzonych w wyniku deformacji konstrukcji nośnej.

Analizując studium przypadku budowy w strefie III przemarzania, gdzie zlekceważono izolację krawędziową, zaobserwowano po pierwszej mroźnej zimie uniesienia krawędzi płyty rzędu 3-5 cm, co skutkowało pęknięciami ścian nośnych powyżej szczeliny dylatacyjnej, sięgającymi od 5 do 10 mm.

To nie tylko problem estetyczny, to poważne naruszenie bezpieczeństwa konstrukcyjnego i sprawności technicznej budynku. Wilgoć dostająca się przez pęknięcia przyspiesza korozję zbrojenia w płycie, co jest procesem nieodwracalnym i postępującym.

Grubość wysadziny mrozowej w Polsce w gruntach wysadzinowych może sięgać nawet kilkudziesięciu centymetrów (20-40 cm), co dla płytkiego fundamentu, jakim jest płyta, stanowi bezpośrednie zagrożenie.

Rodzaj gruntu ma tu kluczowe znaczenie; najbardziej niebezpieczne są grunty spoiste, takie jak gliny, iły czy pyły, które dobrze chłoną wodę i charakteryzują się wysokim stopniem wysadzinowości.

Grunty niespoiste, np. piaski czy żwiry, są znacznie mniej podatne na wysadzinę mrozową z uwagi na ich przepuszczalność i niską kapilarność.

Problem wysadziny mrozowej potęguje bliskość zwierciadła wody gruntowej. Jeśli poziom wody gruntowej znajduje się płytko, woda kapilarnie podciąga w strefę przemarzania, zwiększając nasycenie gruntu i ryzyko uszkodzeń.

W przypadku budynków podpiwniczonych na płytach, problem przemarzania może dodatkowo wpływać na posadzkę piwnicy oraz ściany fundamentowe, prowadząc do ich zawilgocenia i degradacji.

Kolejnym skutkiem działania mrozu jest cykliczność zjawiska. Każde zamarzanie i rozmarzanie gruntu powoduje kolejne ruchy i naprężenia, kumulując uszkodzenia w czasie.

To jak mechaniczne "zmęczenie" materiału – im więcej cykli zamarzania-rozmarzania, tym większe prawdopodobieństwo i skala zniszczeń.

Szczególnie narażone są niezabezpieczone krawędzie płyty fundamentowej, gdzie wymiana ciepła z otoczeniem jest najintensywniejsza i gdzie zimno najszybciej przenika w głąb gruntu pod płytą.

Krawędzie mogą unosić się bardziej niż środek płyty, tworząc "miskę" lub "pagórek", w zależności od rozkładu sił i geometrii budynku.

Koszt prewencji, czyli poprawnego wykonania izolacji termicznej na etapie budowy, to zazwyczaj dodatkowe 50-150 PLN za metr kwadratowy płyty, co w porównaniu do kosztów napraw jest inwestycją wysoce opłacalną.

Przykład: dom o powierzchni 100 m² płyty. Koszt izolacji może wynieść 5000 - 15000 PLN. Koszt naprawy pęknięć po 2-3 zimach to potencjalnie 50000 - 200000 PLN, plus stres i czasochłonność.

Warto także wspomnieć o wpływie mrozu na instalacje prowadzone pod płytą lub przez nią. Rury kanalizacyjne czy wodociągowe umieszczone zbyt płytko w strefie potencjalnej wysadziny mrozowej mogą ulec uszkodzeniu.

Siły działające na grunt potrafią wygiąć, zgnieść, a nawet przerwać przewody instalacyjne, co prowadzi do awarii, wycieków i dodatkowych problemów.

Zapewnienie odpowiedniej głębokości posadowienia instalacji pod płytą lub ich staranne zaizolowanie i zabezpieczenie przed mechanicznym naprężeniem od gruntu jest tak samo ważne jak izolacja samej płyty.

W ekstremalnych przypadkach, długotrwałe działanie wysadziny mrozowej może prowadzić do utraty stabilności konstrukcji, szczególnie w budynkach o nietypowej geometrii lub na gruntach o zróżnicowanej wysadzinowości.

Architekci i konstruktorzy projektujący budynki na płytach fundamentowych muszą podchodzić do analizy wpływu mrozu na fundamenty płytowe z najwyższą starannością. To nie jest obszar na kompromisy.

Każdy projekt powinien zawierać szczegółowe rozwiązania dotyczące izolacji termicznej fundamentów, adekwatne do lokalnej strefy przemarzania gruntu i warunków gruntowo-wodnych.

Skutki zlekceważenia tego aspektu są zazwyczaj kosztowne, trudne do naprawienia i mogą na długie lata rzutować na komfort użytkowania budynku oraz jego wartość rynkową.

Stare powiedzenie mówi, że "fundament to podstawa". W przypadku płyt fundamentowych posadowionych płytko, dodalibyśmy: "Fundament to podstawa... dobrze zaizolowana!"

Ochrona płyty fundamentowej przed przemarzaniem – kluczowe metody

Skoro wiemy, jakie szkody może wyrządzić mróz, przejdźmy do ofensywy. Jak skutecznie obronić naszą płytę fundamentową przed jego zgubnym wpływem? Nie ma tu magii, tylko solidna inżynieria i materiały.

Pierwsza linia obrony to izolacja termiczna. Mówimy o zastosowaniu materiałów o niskim współczynniku przenikania ciepła, układanych pod płytą i na jej krawędziach.

Najczęściej stosowane materiały to polistyren ekstrudowany (XPS) i polistyren ekspandowany (EPS perimetralny). XPS charakteryzuje się wyższą wytrzymałością mechaniczną i mniejszą nasiąkliwością, co czyni go idealnym na krawędzie i pod płyty na wilgotnych gruntach.

Grubość izolacji zależy od strefy przemarzania, typu gruntu i projektu architektonicznego. Minimalne zalecenia w Polsce to często 10-15 cm XPS pod płytą i 10-20 cm na krawędziach w zależności od specyfiki strefy i obciążeń.

Istnieją systemy dedykowane do płyt fundamentowych, które obejmują kształtki z XPS lub EPS profilowane na obrysie płyty, stanowiące szalunek tracony i jednocześnie trwałą izolację krawędziową. Przykładowa grubość takiej izolacji krawędziowej w systemie prefabrykowanym może wynosić 20 cm.

Koszt materiałów izolacyjnych, takich jak płyty XPS o grubości 15 cm, to około 60-100 PLN za metr kwadratowy, nie wliczając klejów i robocizny. Systemy prefabrykowanej izolacji krawędziowej mogą kosztować 200-400 PLN za metr bieżący obwodu płyty, zależnie od wysokości.

Poprawne ułożenie izolacji termicznej pod płytą wymaga starannego przygotowania podłoża – wyrównania i zagęszczenia, często z wykonaniem warstwy stabilizującej z chudego betonu lub piasku.

Płyty izolacyjne układa się na zakładkę, z uszczelnieniem styków taśmą klejącą, aby zminimalizować mostki termiczne i zapobiec wnikaniu wody czy chudziaka.

Kolejną kluczową metodą ochrony jest prawidłowe odwodnienie terenu wokół budynku. Redukcja wilgotności gruntu w strefie przylegającej do fundamentów znacząco ogranicza ryzyko wysadziny mrozowej.

Wykonuje się system drenażu opaskowego wokół budynku na poziomie fundamentów lub nieco poniżej krawędzi płyty. Typowe rozwiązanie to rury drenarskie w otulinie filtracyjnej, obsypane kruszywem (np. żwirem o frakcji 16-32 mm).

Głębokość ułożenia rur drenażowych powinna być dostosowana do poziomu wody gruntowej i strefy przemarzania, aby skutecznie obniżać poziom wody w obrębie potencjalnego oddziaływania mrozu.

W przypadku płyt fundamentowych, gdzie podłoże jest na ogół przygotowane z warstwy przepuszczalnej (np. piasku lub pospółki), drenaż krawędziowy płyty, połączony z izolacją termiczną, tworzy bardzo skuteczną barierę.

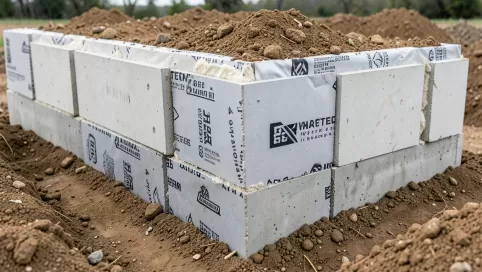

Izolacja krawędziowa to absolutny must-have w każdej strefie klimatycznej Polski dla płyty fundamentowej. Dlaczego? Ponieważ krawędź płyty to najsłabszy termicznie punkt, gdzie zimno może najszybciej wniknąć w grunt pod spodem.

Kształtki z XPS lub EPS okalające płytę do głębokości równej lub większej niż lokalna głębokość przemarzania odcinają dopływ zimna do gruntu pod środkiem płyty.

Często stosuje się izolację krawędziową o grubości większej niż izolacja pod spodem, np. 20 cm krawędź i 15 cm spód, kompensując większe straty ciepła na obwodzie.

Ważne jest również, aby izolacja krawędziowa wystawała powyżej poziomu terenu zewnętrznego o co najmniej 10-15 cm, chroniąc cokół budynku przed bezpośrednim działaniem mrozu i wilgoci.

W niektórych specyficznych sytuacjach, np. na gruntach bardzo wysadzinowych z płytko położoną wodą gruntową w głębokich strefach przemarzania (IV strefa), rozważa się zastosowanie rozwiązań aktywnych, jak np. systemy grzewcze w gruncie.

Mowa tu o rurkach z glikolem lub kablach grzewczych zakopanych w gruncie pod płytą, które utrzymują temperaturę gruntu powyżej zera, eliminując ryzyko przemarzania.

Jest to rozwiązanie kosztowne, zarówno w instalacji (szacowany koszt materiałów i robocizny to 300-600 PLN/m²) jak i eksploatacji (zużycie energii elektrycznej czy cieplnej), ale w uzasadnionych przypadkach może być konieczne.

Zazwyczaj jednak dobrze zaprojektowana i wykonana pasywna ochrona – izolacja termiczna i drenaż – jest w 99% przypadków w Polsce w zupełności wystarczająca i znacznie bardziej ekonomiczna.

Kluczem do sukcesu jest integracja wszystkich tych metod. To nie tylko izolacja termiczna, czy tylko drenaż, czy tylko podbudowa z kruszywa. To kompleksowy system.

Warstwa pospółki lub żwiru (np. o grubości 30-50 cm) pod płytą stanowi również element zabezpieczenia, poprawiając drenaż pod płytą i redukując podciąganie kapilarne wody do strefy przemarzania.

Dobór odpowiedniego kruszywa, o niskim stopniu zaglinienia, jest kluczowy dla zapewnienia jego funkcji drenażowej i mrozoodpornej.

Wszelkie przejścia instalacyjne przez płytę lub przez grunt w jej obrębie muszą być starannie zaizolowane i uszczelnione, aby nie stanowiły mostków termicznych ani punktów wnikania wody.

Jeden z projektantów z wieloletnim doświadczeniem w budownictwie pasywnym często powtarza: "Izolacja fundamentu to nie 'opcja', to 'konieczność absolutna'. Płyta fundamentowa bez odpowiedniej izolacji jest jak zmarznięty kurczak - nadaje się tylko do wyrzucenia... albo ogromnych kosztów reanimacji".

Pamiętajmy, że grubość i parametry izolacji powinny być zawsze potwierdzone w projekcie budowlanym, uwzględniającym lokalne warunki gruntowe i klimatyczne. Normy budowlane PN-EN i Eurokody dostarczają wytycznych, ale szczegółowe rozwiązania wymagają analizy projektanta.

Wnioski są jasne: inwestycja w izolację termiczną płyty fundamentowej i odwodnienie jest inwestycją w długowieczność i bezpieczeństwo budynku.

To jeden z tych elementów, na których naprawdę nie warto oszczędzać. Bo natura upomni się o swoje, zazwyczaj w najmniej spodziewanym momencie i z nawiązką.

Strefy przemarzania w Polsce – co oznaczają dla płyty fundamentowej

Polska, choć geograficznie niewielka, ma zróżnicowany klimat, który przekłada się na odmienne warunki gruntowe i różne głębokości, do których sięga mróz. Mówimy tu o strefach przemarzania gruntu – obszarach, gdzie ustalono normatywną głębokość, do której może sięgać temperatura 0°C i poniżej.

Definicja jest prosta: głębokość przemarzania to maksymalna głębokość, do jakiej statystycznie spada temperatura poniżej zera, co pozwala zamarznąć wodzie w porach gruntu. Ale konsekwencje dla fundamentów są złożone.

W Polsce normy wyróżniają cztery podstawowe strefy przemarzania, określone na podstawie wieloletnich pomiarów i analiz danych klimatycznych.

Znajomość przynależności działki budowlanej do danej strefy jest absolutnie kluczowa przy projektowaniu fundamentów, a w przypadku płyt fundamentowych - wręcz fundamentalna (nomen omen!).

Strefy te wyglądają następująco:

Strefa I – charakteryzuje się najmniejszą głębokością przemarzania, wynoszącą typowo 0.8 metra. Obejmuje głównie zachodnie i północno-zachodnie krańce Polski, obszary o łagodniejszym klimacie.

Strefa II – głębokość przemarzania to około 1.0 metra. To pas środkowej Polski, włączając w to Wielkopolskę, Kujawy, część Pomorza i Dolnego Śląska.

Strefa III – tutaj mróz sięga głębiej, bo na około 1.2 metra. To duża część wschodniej i południowej Polski, w tym Mazowsze, Podkarpacie, Małopolska, Śląsk, Warmia i Mazury.

Strefa IV – to strefa o najgłębszym przemarzaniu, do około 1.4 metra. Obejmuje północno-wschodnie rejony kraju, tereny z Suwalszczyzną na czele, znane z ostrzejszych i dłuższych zim.

Jak sprawdzić, w której strefie znajduje się nasza działka? Informacje te zazwyczaj zawarte są w Miejscowym Planie Zagospodarowania Przestrzennego lub studium uwarunkowań i kierunków zagospodarowania przestrzennego danej gminy.

Jeśli planu nie ma, informację o przynależności do strefy przemarzania powinien posiadać geolog wykonujący badania gruntowe na potrzeby projektu budowlanego.

Można też znaleźć mapy stref przemarzania w normach budowlanych, np. w normie PN-B-03020:1981 (choć technicznie jest wycofana, jej wytyczne w zakresie głębokości są często nadal punktem odniesienia lub są powielone w nowszych opracowaniach i projektach branżowych).

Pamiętajmy jednak, że mapa stref to ogólne wytyczne; lokalne warunki gruntowe, poziom wody gruntowej, a nawet ukształtowanie terenu i obecność drzewostanu mogą modyfikować rzeczywistą głębokość przemarzania.

Co konkretnie oznaczają te głębokości dla płyty fundamentowej? Płyta fundamentowa posadowiona jest zazwyczaj bezpośrednio na przygotowanej warstwie gruntu lub na podsypce, na głębokości kilkudziesięciu centymetrów (np. 30-50 cm) poniżej poziomu terenu.

Oznacza to, że cała płyta znajduje się w obrębie lub tuż powyżej normatywnej strefy przemarzania, a co ważniejsze - grunt *bezpośrednio pod nią i obok niej* będzie podlegał przemarzaniu.

Dla tradycyjnych ław fundamentowych zasadą jest zagłębianie ich dolnej krawędzi poniżej lokalnej głębokości przemarzania. Dla płyty ta zasada nie ma zastosowania w ten sam sposób, bo fundament nie schodzi głęboko.

Dlatego kluczowe staje się odcięcie gruntu pod płytą od wpływu zimna, czyli efektywna izolacja termiczna, która przeniesie "zero" temperatury w głąb gruntu, daleko od spodniej płaszczyzny płyty.

Im głębsza strefa przemarzania (np. III lub IV), tym grubszą i bardziej wydajną izolację termiczną (np. z XPS o większej gęstości i grubości) oraz szerszą izolację krawędziową należy zastosować. W strefie IV (1.4m) zastosowanie zaledwie 10 cm izolacji z EPS pod płytą będzie dalece niewystarczające.

Dla strefy I (0.8m) minimalna zalecana izolacja pod płytą może wynosić 10-12 cm XPS, natomiast dla strefy IV (1.4m) – 20-25 cm XPS lub nawet więcej, w zależności od obciążenia termicznego (dom pasywny czy tradycyjny, ogrzewana piwnica).

Analogicznie, izolacja krawędziowa powinna schodzić na odpowiednią głębokość poniżej poziomu terenu – przynajmniej do poziomu strefy przemarzania, a często zaleca się nawet nieco głębiej (np. 20-30 cm poniżej poziomu strefy).

Grubość izolacji krawędziowej również rośnie wraz ze strefą – od 10-15 cm w strefie I/II do 20-25 cm (lub więcej, zależnie od systemu) w strefie III/IV.

Znaczenie strefy przemarzania wpływa również na wymogi dotyczące podsypki i drenażu. Na gruntach spoistych w strefach głębokiego przemarzania (III, IV), gdzie ryzyko wysadziny jest największe, grubość podsypki z materiału sypkiego (np. pospółki, żwiru) pod płytą powinna być większa, np. 40-60 cm, aby stanowiła dodatkową warstwę nierozmarzającą.

System drenażu opaskowego, jeśli jest konieczny ze względu na wysoki poziom wody gruntowej, również musi być zaprojektowany z uwzględnieniem głębokości przemarzania, aby odprowadzał wodę z obszaru narażonego na zamarzanie.

To trochę jak dobór zimowej kurtki – na Suwalszczyźnie potrzebujesz puchówki do -30°C, a nad morzem często wystarczy lekki softshell. Podobnie z izolacją płyty fundamentowej – musi być adekwatna do lokalnych warunków, dyktowanych przez strefę przemarzania.

Podsumowując wpływ stref przemarzania gruntu na płytę fundamentową: to one określają skalę zagrożenia wysadziną mrozową i wymuszają zastosowanie odpowiednio grubej i rozległej izolacji termicznej oraz potencjalnie dodatkowych zabezpieczeń, jak drenaż czy grubsza podsypka.

Lokalizacja budowy w danej strefie przemarzania musi być punktem wyjścia do projektowania płyty fundamentowej, bo to decyduje o jej bezpiecznym funkcjonowaniu przez dziesięciolecia, niezależnie od kaprysów zimy.

Niestety, zdarza się, że inwestorzy, a czasem nawet nierzetelni projektanci, bagatelizują różnice między strefami, stosując "uniwersalne" rozwiązania izolacyjne, co może być bolesne w skutkach, zwłaszcza w strefie III i IV.

Pamiętajmy – te normatywne głębokości to nie są przypadkowe liczby. To wynik lat obserwacji i doświadczeń. Traktujmy je poważnie.
