Płyta fundamentowa: głębokość, która naprawdę chroni dom
Dręczy cię pytanie, czy płyta fundamentowa pod dom musi sięgać głębiej niż strefa przemarzania gruntu, i słyszałeś już trzy różne odpowiedzi od wykonawców? To uczucie chaosu informacyjnego jest w tej branży zupełnie normalne, ale sam fundament tej decyzji jest znacznie bardziej logiczny, niż się wydaje. Zanim wydasz dziesiątki tysięcy złotych i powierzysz dom jednemu betonowemu elementowi, warto zrozumieć mechanikę gruntu pod spodem oraz konkretne liczby, którymi posługuje się geotechnik. W tekście poniżej znajdziesz te właśnie liczby, plus szereg praktycznych zasad opartych o polskie normy i realia budowy.
- Głębokość płyty fundamentowej względem strefy przemarzania gruntu
- Płyta fundamentowa na gruntach wysadzinowych jak uniknąć błędów
- Optymalna grubość i zagłębienie płyty fundamentowej pod dom
- Kiedy wybrać płytę, a kiedy ławy porównanie praktyczne
- Najczęstsze błędy inwestorów decydujących o głębokości płyty
- Co ustalić przed projektem praktyczna checklista
Głębokość płyty fundamentowej względem strefy przemarzania gruntu
Strefa przemarzania to głębokość, do jakiej zimą dociera ujemna temperatura w statystycznie typową zimę. Jej wartość zależy od regionu i waha się w Polsce od około 0,8 m w zachodniej części kraju do 1,4 m na Suwalszczyźnie. Norma PN-EN ISO 13793 podaje te wartości wprost, a Polska Norma PN-B-03020 dawniej dzieliła obszar na cztery strefy, co wciąż funkcjonuje w praktyce projektowej.
| Region | Głębokość przemarzania |
|---|---|
| Zachód i zachodniopomorskie | 0,8 m |
| Większość wielkopolskiego, lubuskiego, dolnośląskiego | 1,0 m |
| Mazowsze, Śląsk, Małopolska, Podkarpacie (poza górami) | 1,2 m |
| Podlasie, północne lubelskie, Suwalszczyzna, obszary podgórskie | 1,4 m |
W przypadku tradycyjnych ław fundamentowych spód ławy powinien znajdować się poniżej tej granicy, by woda zawarta w gruncie pod spodem nie zamarzła i nie podniosła fundamentu. Płyta fundamentowa działa inaczej i właśnie ta odmienność budzi tyle pytań.

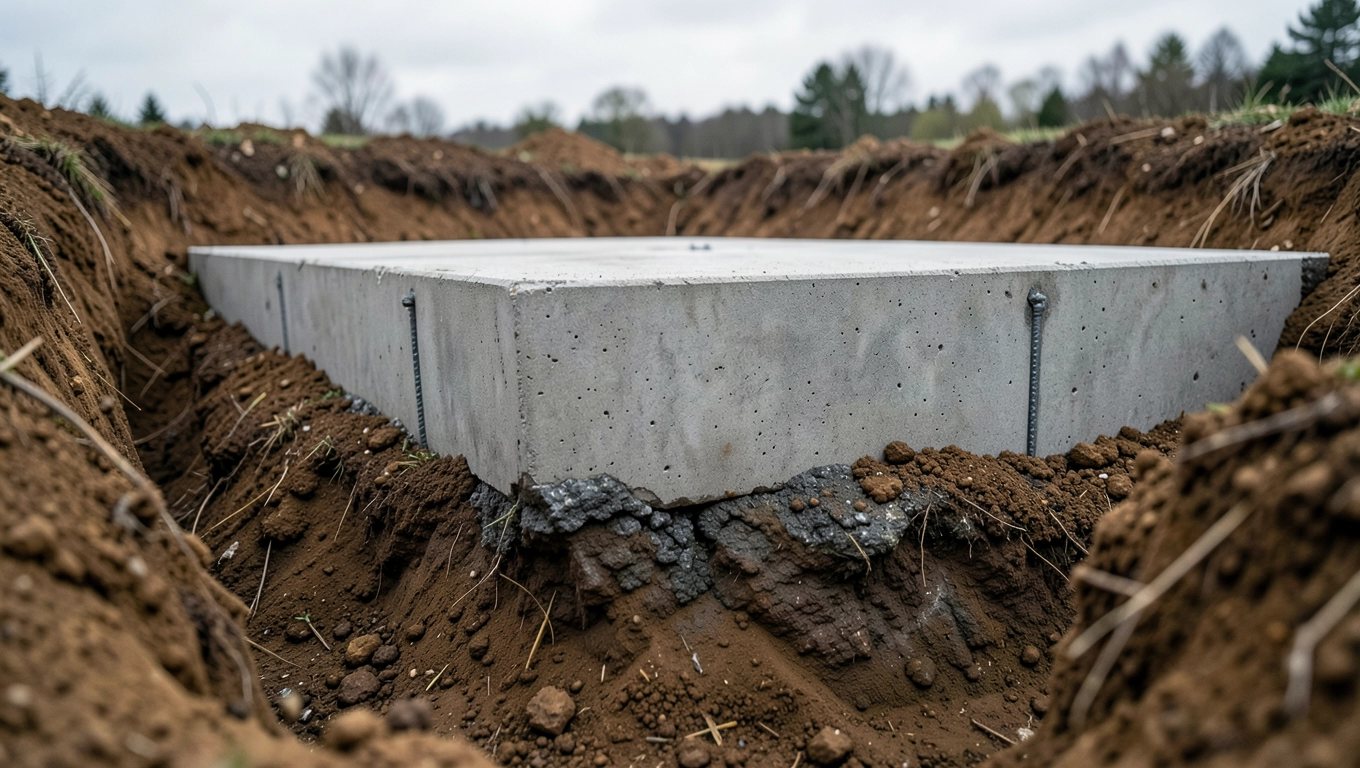

Płyta leży płytko, zwykle na głębokości od 30 do 50 cm poniżej poziomu terenu, a mimo to w wielu przypadkach nie ulega wysadzinom. Dzieje się tak, bo płyta nie jest obiektem punktowym obciążonym nierównomiernie. To sztywny, betonowy dysk, który pracuje jako jedna całość i rozkłada obciążenie na powierzchnię wielokrotnie większą niż pojedyncza ława. Nawet gdyby pod jej fragmentem ziemia lekko się podniosła, sąsiednie strefy utrzymają ją w poziomie.
Płyta fundamentowa na gruntach wysadzinowych jak uniknąć błędów
Wysadziny mrozowe nie powstają z samego mrozu, tylko z wody, która zamarza w porach gruntu i zwiększa swoją objętość o około 9%. Jeśli grunt pod fundamentem jest drobnoziarnisty i jednocześnie nasycony wodą, zamarzająca woda wypycha go ku górze i fundament idzie za nim. Stąd kluczowe pytanie: czy masz do czynienia z gruntem wysadzinowym.
Do gruntów wysadzinowych zalicza się iły, gliny, gliny pylaste, pyl oraz drobne piaski gliniaste. Bezpieczne, czyli niewysadzinowe, są czyste piaski, pospółki i żwiry, które odprowadzają wodę tak szybko, że nie zdąży ona utworzyć soczewek lodu. Różnica jest ogromna i wynika z wielkości porów oraz z tego, jak długo woda zatrzymuje się w kontakcie z zamarzającą strefą.
Bez badań geotechnicznych nie zakładaj, że masz piasek. Nawet pięć metrów warstwy piaszczystej nie gwarantuje bezpieczeństwa, jeśli pod spodem zalega glina, do której woda spływa z wiosennych roztopów.
Na gruncie wysadzinowym płyta fundamentowa jest możliwa, ale wymaga starannego przygotowania podłoża. Najczęściej wykonuje się wymianę gruntu do głębokości 30-40 cm, zastępując gliniasty materiał pospółką lub piaskiem średnim, dobrze zagęszczonym warstwami po 15-20 cm. Pospółka pełni tu dwojaką rolę: po pierwsze odprowadza wodę poniżej płyty, po drugie rozkłada obciążenie równomiernie, bo została ubita do wskaźnika zagęszczenia co najmniej IS = 0,97 w badaniu Proctora.
Pod płytą i wokół niej, w pasie szerokości 50-60 cm, układa się polistyren ekstrudowany XPS o wytrzymałości 300-500 kPa. Dlaczego XPS, a nie zwykły styropian? Ponieważ ma zamknięte komórki i praktycznie nie chłonie wody, więc nie traci właściwości termicznych nawet po wielu latach w wilgotnym podłożu. Pozioma izolacja termiczna odcina dopływ ciepła z budynku do gruntu pod płytą. Bez niej zimą ciepło uciekałoby w ziemię, lód pod spodem rósłby intensywniej i wypychał płytę ku górze, nawet jeśli sama płyta jest ciężka.
Optymalna grubość i zagłębienie płyty fundamentowej pod dom
Standardowa grubość płyty pod dom jednorodzinny waha się od 20 do 30 cm, w zależności od rozpiętości i obciążeń. Cieńsze płyty, na przykład 18 cm, sprawdzają się pod lekkimi konstrukcjami szkieletowymi i wymagają wzmocnienia stref pod ścianami. Grubsze, dochodzące do 35 cm, stosuje się przy ciężkich murowanych ścianach z cegły pełnej lub gdy projekt zakłada podpiwniczenie.
Głębokość posadowienia płyty mierzy się od spodu konstrukcji do poziomu terenu i wynosi najczęściej 40-50 cm. Tyle wystarcza, by schować izolację XPS oraz warstwę pospółki, a jednocześnie utrzymać spód płyty powyżej granicy intensywnego przemarzania. W strefie I (zachód) można zejść płycej, w strefie IV (Suwalszczyzna) lepiej nie schodzić poniżej 50 cm, bo ryzyko wysadzin rośnie.
Nad terenem płyta powinna wystawać minimum 15-20 cm. Chroni to dolną krawędź ściany przed zalewaniem przez wodę opadową i pozwala wygodnie poprowadzić izolację pionową. Zbyt niskie posadowienie to jeden z najczęstszych błędów, który kończy się późniejszym zawilgoceniem warstwy podłogowej.
Wyobraź sobie płytę jako łódź stojącą na wodzie. Im cięższa i szczelniejsza, tym trudniej ją wypchnąć. Dlatego masywna płyta (250-400 kg/m² betonu) zachowuje się stabilnie nawet na lekko wysadzinowym podłożu, pod warunkiem że woda szybko odprowadza się spod jej krawędzi.
Kiedy wybrać płytę, a kiedy ławy porównanie praktyczne
Decyzja między ławami a płytą nie sprowadza się do mody czy pojedynczej opinii wykonawcy. To konkretna odpowiedź na pytania o nośność gruntu, głębokość przemarzania, czas budowy oraz budżet. Poniższa tabela zestawia obie technologie w sześciu najważniejszych kryteriach.
| Kryterium | Ławy fundamentowe | Płyta fundamentowa |
|---|---|---|
| Koszt robocizny i materiału (dom 120 m²) | ok. 80 000-110 000 zł | ok. 110 000-160 000 zł |
| Czas realizacji | 3-4 tygodnie z przerwami technologicznymi | 1-2 tygodnie, mniejsza liczba roboczogodzin |
| Wymagana głębokość posadowienia | poniżej strefy przemarzania (0,8-1,4 m) | 30-50 cm poniżej terenu |
| Izolacyjność termiczna podłogi | tylko przez ocieplenie posadzki | XPS w pakiecie, brak mostków |
| Ryzyko błędów wykonawczych | wyższe (wiele etapów, wiele szalunków) | niższe (jedna operacja zalewania) |
| Najlepsze podłoże | grunty nośne, stabilne, suche | grunty słabe, wysadzinowe, z wysokim poziomem wody |
Ławy wygrywają tam, gdzie grunt jest twardy, suchy i jednorodny, a inwestorowi zależy na niskim koszcie początkowym. Płyta pokazuje przewagę na glinach, iłach, namułach i terenach z bliskim poziomem wody gruntowej, gdzie izolacja przeciwwilgociowa i drenaż byłyby przy ławach osobnym, kosztownym tematem.
Kiedy nie warto stosować płyty? Przy bardzo dużych spadkach terenu powyżej 1 m, które wymagałyby masywnej podbudowy z chudego betonu, oraz przy projektach z głębokim podpiwniczeniem. W takich sytuacjach ekonomiczniej wychodzą ławy lub ściany fundamentowe.
Najczęstsze błędy inwestorów decydujących o głębokości płyty
Pomijanie badań geotechnicznych to zdecydowanie najczęstsza przyczyna późniejszych pęknięć. Geotechnik pobiera próbki, robi sondowania i wskazuje konkretną nośność, głębokość wody gruntowej oraz zalecaną głębokość wymiany gruntu. Bez tego dokumentu każda z poniższych decyzji staje się zgadywaniem.
Oszczędzanie na głębokości wymiany gruntu wygląda na drobny detal, ale działa inaczej niż wielu ludzi zakłada. Wymiana 20 cm zamiast 40 cm oznacza, że XPS nadal leży na warstwie, która zatrzymuje wodę. Po kilku sezonach lód pod XPS-em odrywa go od płyty i płyta traci kontakt z izolacją termiczną. Naprawa takiego uszkodzenia jest niemożliwa bez rozbiórki.
Pomijanie drenażu opaskowego wokół budynku to kolejna częsta pomyłka. Nawet gdy płyta leży na przepuszczalnej pospółce, woda spływająca z dachu i z terenu musi mieć dokąd odpłynąć. Rura drenarska w geowłókninie, ułożona 30 cm poniżej poziomu posadowienia, odprowadza nadmiar wody do studni chłonnej lub rowu. Bez niej poziom wody rośnie i sięga w końcu do XPS-u.
Zła kolejność warstw pod posadzką powoduje kondensację pary wodnej i rozwój grzybni pod wykończeniem. Prawidłowa sekwencja od dołu to: zagęszczona pospółka, geowłóknina separacyjna, XPS, folia PE, płyta żelbetowa, warstwa rozdzielcza, posadzka. Każda z tych warstw ma konkretną funkcję i pominięcie którejkolwiek zmusza inne elementy do pracy, do której nie zostały zaprojektowane.
Co ustalić przed projektem praktyczna checklista
Zanim podpiszesz umowę z projektantem, zbierz pięć konkretnych informacji. Po pierwsze: wyniki badań geotechnicznych z co najmniej trzema otworami do głębokości 3-5 m. Po drugie: mapę strefy przemarzania dla twojej gminy, dostępną w wydziale architektury lub u projektanta. Po trzecie: poziom wody gruntowej, nawet orientacyjny, bo wpływa na decyzję o drenażu. Po czwarte: typ projektowanego budynku wraz z przybliżonymi obciążeniami, które przekładają się na grubość płyty. Po piąte: warunki zabudowy z działki, w tym ewentualne ograniczenia głębokości posadowienia.
Wyliczenie minimalnej głębokości płyty fundamentowej sprowadza się do zależności: głębokość wymiany gruntu plus grubość XPS plus grubość płyty plus warstwa posadzki. Przy standardowej wymianie 30 cm, XPS 15 cm, płycie 25 cm i posadzce 12 cm dół konstrukcji ląduje się około 80 cm poniżej poziomu terenu. To wartość orientacyjna i każdy projekt powinien ją zweryfikować z geotechnikiem oraz konstruktorem.
Źródła i normy
Kluczowe regulacje i opracowania, na których oparto powyższe wskazówki, to PN-EN ISO 13793 (właściwości cieplne fundamentów), PN-B-03020 (strefy przemarzania), Eurokod 7 PN-EN 1997 (geotechnika) oraz Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki. Dodatkowe informacje dostępne są w serwisie itb.pl, w publikacjach PZITB oraz w materiałach Polskiego Komitetu Geotechniki.
