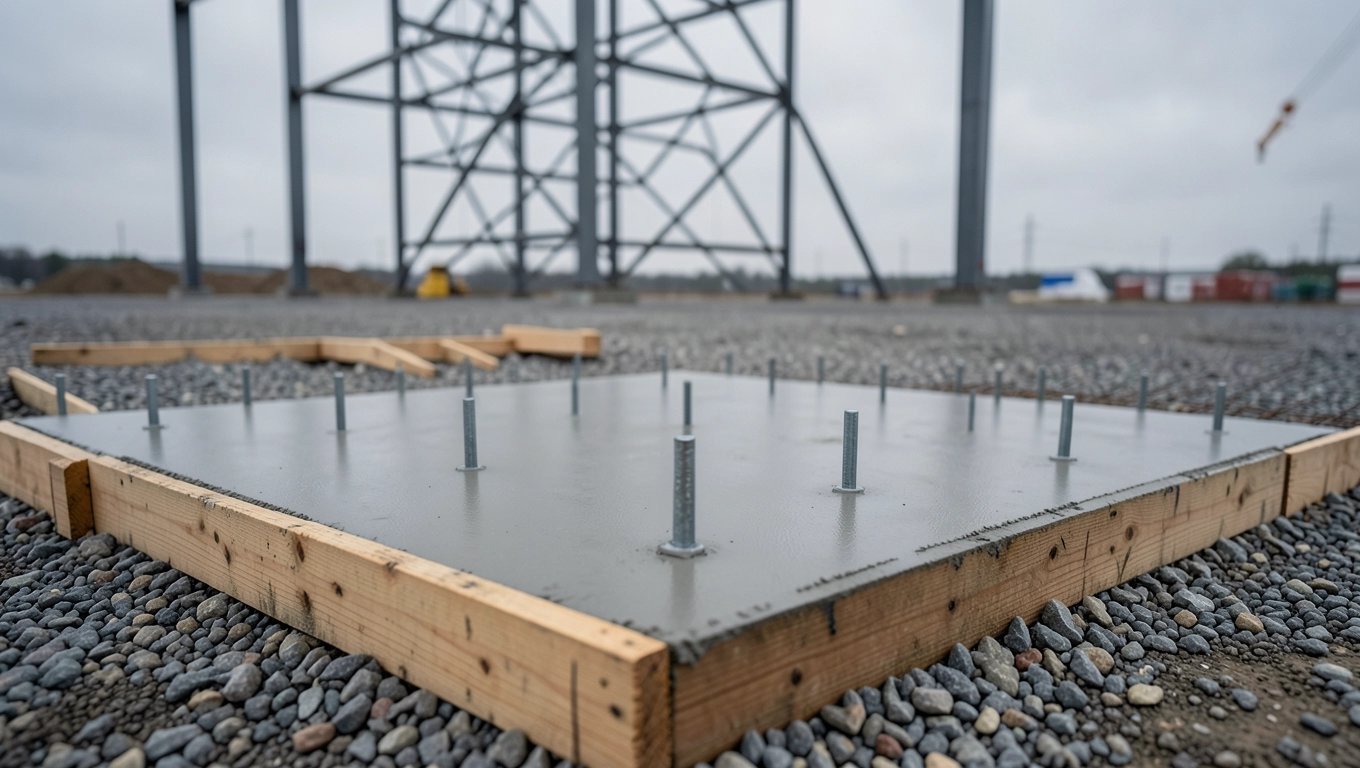

Płyta fundamentowa pod halę stalową — co musisz wiedzieć, zanim wylejesz

Płyta fundamentowa pod halę stalową to nie wylewka „jak pod dom" rozciągnięta na większą powierzchnię. Pod ramą stalową pracują zupełnie inne siły: punktowe naciski od słupów sięgające 80-250 kN, siły poziome od wiatru próbujące podważyć konstrukcję, momenty od suwnic potrafiące przekręcić wieniec. Jej zadanie to przenieść te obciążenia w grunt bez rys, ugięć i kosztownch poprawek. Porządny projekt, badania geotechniczne i sprawdzony wykonawca decydują o tym, czy hala stoi stabilnie przez kilkadziesiąt lat, czy już po trzech zimach zaczyna „strzelać" w narożnikach.

• Obciążenia punktowe i strefy płyty pod słupy ramy
• Geotechnika i podbudowa pod halę stalową
• Grubość, zbrojenie i beton parametry płyty
• Dylatacje płyty fundamentowej pod dużą halę
• Płyta vs. stopy tradycyjne pod halę co lepsze
• Koszt płyty fundamentowej pod halę stalową w 2026
• 5 błędów inwestorów przy płycie pod halę
• Checklista inwestora przed podpisaniem umowy

Obciążenia punktowe i strefy płyty pod słupy ramy

Hala stalowa różni się od budynku mieszkalnego przede wszystkim rozkładem sił. W domu obciążenia rozkładają się miarowo po ścianach i wieńcu, tutaj prawie wszystko spływa w konkretne punkty, czyli stopy słupów ramy. Pojedynczy słupek środkowy potrafi przekazać na grunt 100-250 kN, a krawędziowy nawet więcej, gdy dokłada się wpływ wiatru i nierównomierne obciążenie dachu.

Na płycie fundamentowej pod halę stalową wyznacza się trzy strefy o różnej gęstości zbrojenia. Pod słupem narożnym pracuje zbrojenie krzyżowe w układzie siatek z dodatkowymi prętami skupionymi. Pod słupem krawędziowym schemat jest podobny, lecz intensywność zbrojenia maleje o około 20-30%. Centralna część płyty odpowiada głównie za rozpływ obciążeń i najczęściej wystarcza siatka dolna i górna rozłożona równomiernie.

Przekrój stopy słupa, czyli lokalnego pogrubienia płyty, dobiera konstruktor po analizie sił wewnętrznych. Najczęściej spotyka się stopy o grubości 35-60 cm na bazie płyty 18-25 cm. Zbrojenie klasy A-III (B500SP) prowadzi się tu podwójnymi siatkami i strzemionami, bo sam beton nie przeniesie sił tnących w strefie koncentracji naprężeń.

Warto pamiętać, że płyta pod halę stalową musi też przenosić siły poziome. Wiatr na ścianę szczytową hali 20×40 m generuje parcie rzędu 0,5-1,2 kN/m², a to sumarycznie kilkaset kN próbujących zsunąć konstrukcję z fundamentu. Dlatego kotwy słupów osadza się w stopach na głębokość minimum 30 cm, z zagięciem hakiem i dospawanymi płytkami oporowymi.

Przy suwnicach obciążenia zmieniają się dynamicznie, co poprawia się przez zwiększenie modułu sprężystości podłoża pod strefą toru jezdnego. Tam płyta miewa dodatkowe żebra usztywniające, a zbrojenie górne bywa gęstsze niż pod samą ramą. Pominięcie tej strefy w projekcie to klasyczny powód rys ukośnych wzdłuż toru po roku eksploatacji.

Geotechnika i podbudowa pod halę stalową

Geotechnika pod halę stalową powinna obejmować co najmniej trzy otwory badawcze rozmieszczone w narożnikach i w części środkowej przyszłej płyty. Każdy otwór schodzi poniżej poziomu posadowienia o minimum 2 m, a pod płytę o większej powierzchni warto dołożyć sondowania dynamiczne CPT. Same próbki gruntu pozwalają określić nośność, moduł ściśliwości i poziom wody gruntowej, bez których żaden odpowiedzialny projektant nie policzy naprężeń.

Podbudowa to warstwa, która decyduje, czy płyta osiądzie równomiernie, czy po roku pojawią się spękania przy bramach. Najczęściej stosuje się 30-40 cm mieszanki piaskowo-żwirowej o wskaźniku zagęszczenia Is ≥ 0,98 zweryfikowanym badaniami płytą VSS. Na gruntach słabonośnych podbudowa rośnie do 60-80 cm, a pod nią często wchodzi geosyntetyk separacyjny.

W poziomie posadowienia warto zaplanować warstwę chudego betonu C8/10 grubości 10 cm, który wyrównuje deskowanie i chroni izolację przeciwwilgociową. Folia PE 0,3 mm (nie cieńsza) układana na zakładkę 20 cm z wywinięciem na krawędź płyty odcina kapilarne podciąganie wilgoci. Bez tej folii, nawet przy suchym gruncie, blacha w strefie bram zacznie korodować po 3-5 latach.

Przy wysokim poziomie wody gruntowej robi się drenaż opaskowy wokół hali z rur SN4 o średnicy 100-150 mm. Woda skierowana do studni chłonnej nie napiera na płytę, więc nie zagraża jej wypór. W przypadku hal podpiwniczonych dodaje się jeszcze membranę kubełkową, ale przy typowej hali naziemnej wystarczy rów drenażowy 50 cm poniżej poziomu posadowienia.

Grubość, zbrojenie i beton parametry płyty

Grubość płyty fundamentowej pod halę stalową waha się najczęściej od 15 do 25 cm w części centralnej. Pod stopami słupów rośnie lokalnie do 35-60 cm, a pod intensywne obciążenia (np. linie technologiczne, regały wysokiego składowania) potrafi sięgać 80 cm. Płyta cieńsza niż 15 cm w polu zwykle nie przenosi ugięć dopuszczalnych L/250 wymaganych przy posadzkach przemysłowych.

Beton konstrukcyjny to klasa minimum C20/25 (B25), choć w halach z regałami wysokiego składowania oraz w chłodniach stosuje się C25/30 i wyżej. Wodoodporność W8 chroni przed agresją chemiczną z podłoża, mrozoodporność F150 zapewnia trwałość na cykle zamarzania. Mieszanka powinna mieć konsystencję S3, domieszki uplastyczniające i napowietrzające robi się obowiązkowo przy płycie narażonej na mróz.

Zbrojenie płyty pod halę stalową to klasyczne siatki z prętów A-IIIN (B500SP) o średnicach 10-16 mm, rozmieszczone w dwóch warstwach. Rozstaw prętów w kierunku głównym wynosi 12,5-15 cm, w kierunku prostopadłym 15-20 cm. W strefach pod słupami schodzi się do 10 cm i dodaje pręty odgięte, czyli tzw. strzemiona skupione przenoszące siły tnące.

Otulina zbrojenia 40-50 mm od spodu płyty i 30-35 mm od góry spełnia wymóg PN-EN 1992-1-1 (Eurokod 2) dla klasy ekspozycji XC2. Podsypka z betonu chudego i dystanse z tworzywa trzymają zbrojenie w ryzach, bo każdy milimetr osiadania odbija się rysą w gotowej posadzce. Kontrola otuliny skanerem ferromagnetycznym przed wylaniem to absolutne minimum.

Wieniec obwodowy na krawędzi płyty ma 25×25 cm do 30×40 cm, zależnie od rozstawu słupów i obciążeń wiatrem. Łączy się sztywno z płytą poprzez strzemiona w kształcie litery U wklejane w górną siatkę. To właśnie wieniec przejmuje momenty z ramy i rozkłada je równomiernie, więc jego zbrojenie nie może być słabsze niż sama płyta.

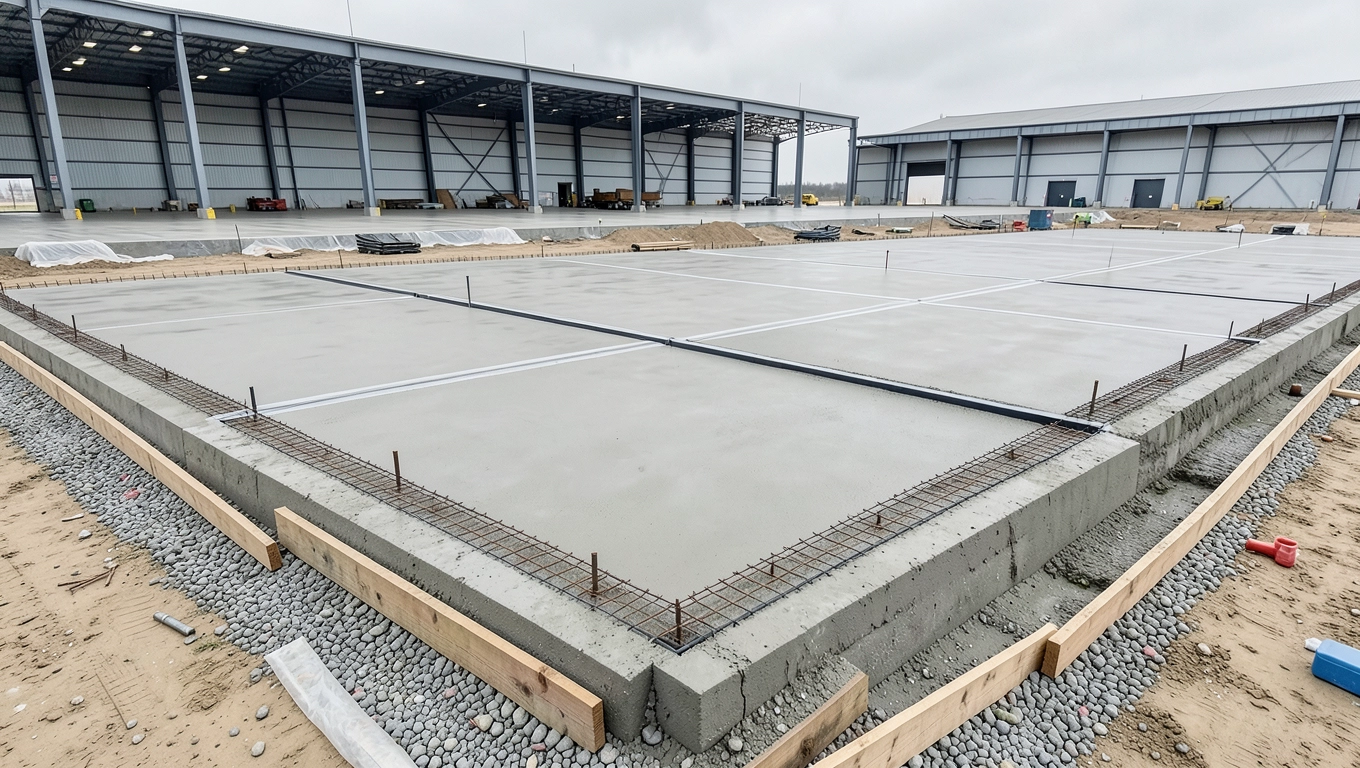

Dylatacje płyty fundamentowej pod dużą halę

Dylatacje to celowe przerwy, które pozwalają płycie „oddychać" i pracować w ryzach dopuszczalnych naprężeń. Płyta pod halę stalową o powierzchni powyżej 600-800 m² powinna być podzielona na pola dylatacyjne co 30-40 m, a wgruntach wysadzinowych co 24-30 m. Brak dylatacji w polu 50×100 m kończy się zwykle rysą poprzeczną w środku rozpiętości już po pierwszej zimie.

Pod dylatacją konstrukcyjną wykonuje się dwie niezależne stopy pod parą słupów lub podwójny rząd słupów na wspólnej stopie. Przekładka ze styropianu EPS 80-100 mm o grubości 20 mm rozdziela pola, a wieniec każdej z płyt zbroi się osobno. Nie wolno w tym miejscu prowadzić ciągłego zbrojenia, bo naprężenia skurczowe i termiczne same je rozerwą.

Dylatacja robocza, czyli przerwa technologiczna przy betonowaniu etapowym, wygląda inaczej. Tu płyta zbrojona jest ciągle, a połączenie uzyskuje się przez wczepy (strzemiona w kształcie litery L) rozmieszczone co 30-40 cm. Przy wylewaniu hali 1500 m² w dwóch etapach właśnie ten detal decyduje, czy w miejscu przerwy nie powstanie rysa prostopadła.

Obróbki dylatacyjne wokół masywnych stóp pod słupy regałów sięgają 2-3 cm szczeliny wypełnionej trwale elastycznym materiałem, np. masą poliuretanową. Beton w sąsiedztwie stopy nagrzewa się od pracy maszyn i zmienia objętość inaczej niż reszta płyty, więc sztywne połączenie zaczyna pękać w ciągu kilku miesięcy.

Płyta vs. stopy tradycyjne pod halę co lepsze

Płyta fundamentowa pod halę stalową i tradycyjne stopy fundamentowe połączone belkami to dwa różne podejścia, z których każde ma sens w określonych warunkach. Stopy kieszeniowe wchodzą w grę, gdy hala stoi na dobrym gruncie i nie planuje się ogrzewanej posadzki. Płyta monolityczna dominuje, gdy hala ma być ogrzewana, gdy planuje się intensywny ruch wózków albo gdy w obrębie obrysu mogą się pojawić słabe warstwy gruntu.

Stopy kieszeniowe mają sens przy halach magazynowych bez izolacji termicznej podłogi i suwnicach do 5 ton. Ich przewaga to mniejsze zużycie betonu, ale dla powierzchni powyżej 800 m² różnica w cenie minimalizuje się, a traci się szybkość montażu ramy. Płyta monolityczna pozwala ustawić słupy na kotwy i zacząć montaż konstrukcji od razu po stwardnieniu betonu, co przy tempie wznoszenia hali stalowej daje zwykle 2-3 tygodnie przyspieszenia.

Przy posadzkach żywicznych i wysokich wymaganiach płaskości (FF30/FL20 wg PN-EN 15620) płyta monolityczna wygrywa zdecydowanie. Stopy z belkami zostawiają zawsze różnicę osiadań na granicy stref podpartych i niepodpartych, a to dyskwalifikuje takie rozwiązanie w centrach logistycznych, gdzie wózki systemowe wymagają idealnego podłoża.

Nie poleca się płyty monolitycznej na gruntach organicznych bez wcześniejszej wymiany warstwy lub wzmocnienia podłoża kolumnami żwirowymi. Tam trzeba najpierw ustabilizować podłoże, bo inaczej płyta ugina się nierównomiernie i rysuje. Stopy na palach w takim wypadku bywają tańsze w realizacji niż próba ratowania płyty wymianą gruntu do 1,5 m.

Koszt płyty fundamentowej pod halę stalową w 2026

Cena płyty fundamentowej pod halę stalową w bieżącym roku oscyluje w granicach 220-380 zł za metr kwadratowy, zależnie od grubości, klasy betonu i zakresu podbudowy. W kalkulacjach uwzględnia się robociznę, zbrojenie, izolację, wykop, podbudowę i ewentualne drenaż. Stawki rosną szybciej niż w segmencie mieszkaniowym, bo specjalistyczne ekipy pracujące z dużymi płytami są wąskim gardłem rynku.

Na końcową stawkę wpływa też lokalizacja. W centralnych województwach konkurencja większa, więc ceny bywają niższe o 10-15%. Regiony z ograniczoną liczbą wykonawców potrafią dołożyć 20-30% do bazowej wyceny. Istotne jest też sezon jesienią firmy często mają przestoje, więc można wtedy negocjować stawki.

Sama płyta to połowa kosztu całego fundamentu, a drugie tyle kosztuje podbudowa, izolacja, wykopy i ewentualny drenaż. Dobrze przeliczony budżet zakłada: 35% beton ze zbrojeniem, 25% podbudowa, 15% izolacja, 15% wykopy i przygotowanie terenu, 10% dokumentacja i nadzór. Takie proporcje pozwalają uniknąć niespodzianek w trakcie robót.

Wycena horyzont 24 godzin przy kompletnej dokumentacji geologicznej i projekcie budowlanym to dziś standard. Bez tych dokumentów wykonawca musi założyć najgorszy wariant gruntu, a to podnosi cenę o 15-25%. Warto więc zamawiać geotechnikę co najmniej miesiąc przed planowanym rozpoczęciem prac, żeby nie tracić czasu i pieniędzy na prowizoryczne założenia.

5 błędów inwestorów przy płycie pod halę

Rezygnacja z badań geotechnicznych to pierwszy i najczęstszy grzech inwestorów. Bez sondowania gruntu trudno dobrać grubość płyty i podbudowy. Efekt: osiadania różnicowe, rysy, a w skrajnych przypadkach konieczność podbijania płyty kosztująca więcej niż oszczędność na badaniach.

Drugi błąd to zaniżanie obciążeń użytkowych. Hala planowana na lekkie magazynowanie po roku zaczyna obsługiwać produkcję z liniami ważącymi 3-5 kN/m². Płyta zaprojektowana na 10 kN/m² ugina się ponad normę, w posadzce pojawiają się spękania, a montaż suwnicy staje się niemożliwy bez wzmocnień.

Pomijanie dylatacji w dużych polach płyty to trzecia klasyczna pomyłka. Beton przy wylewaniu 1500 m² w jednym cyklu ulega skurczowi podczas wiązania, a brak przerw technologicznych prowadzi do rys skurczowych w najmniej oczekiwanych miejscach. Rysy te wpuszczają wilgoć i chlorki, a w ciągu kilku lat stają się problemem korozyjnym.

Czwarty błąd to oszczędzanie na izolacji przeciwwilgociowej. Folia cieńsza niż 0,3 mm rwie się przy układaniu zbrojenia i nie chroni posadzki. W halach z posadzką żywiczną wilgoć kapilarna odspaja powłokę w ciągu dwóch sezonów grzewczych. Wymiana izolacji po wylaniu płyty jest praktycznie niemożliwa bez skuwania.

Piąty, niemal niewidoczny błąd, polega na zlecaniu montażu słupów ekipie, która nie zna rozmieszczenia kotew. Kotwy osadzane przez wykonawcę płyty trafiają w wyznaczone miejsca z tolerancją ±10 mm. Jeśli montażysta ramy nie sprawdzi osiowania przed zalaniem, słup wisi w powietrzu albo wystaje ponad płytę. Korekta to wiercenie i dospawanie blach oporowych, czyli koszt i opóźnienie.

Uwaga formalna: płyta fundamentowa pod halę stalową wymaga pozwolenia na budowę, gdy obiekt przekracza 35 m² powierzchni zabudowy albo ma więcej niż jedną kondygnację. Hala do 35 m² na zgłoszenie wymaga projektu zamiennego sporządzonego przez uprawnionego projektanta oraz kierownika budowy. Bez tych formalności odbiór PINB zakończy się odmową, a ubezpieczyciel odmówi wypłaty odszkodowania.

Checklista inwestora przed podpisaniem umowy

• Geotechnika co najmniej 3 otwory, wyniki z modułem ściśliwości i poziomem wody gruntowej.
• Projekt konstrukcyjny obciążenia użytkowe z zapasem 20-30%, schemat stref płyty pod słupami.
• Specyfikacja materiałowa klasa betonu C20/25 minimum, stal A-IIIN, folia 0,3 mm, XPS 300.
• Specyfikacja wykonawcza grubość podbudowy, wskaźnik zagęszczenia Is, protokół badań VSS.
• Harmonogram daty kolejnych etapów, kary umowne za opóźnienia, plan mobilizacji.
• Kotwy słupów rysunek rozmieszczenia z tolerancjami, marka kotew, protokół montażu.
• Dylatacje lokalizacja, typ, przekładka, schemat zbrojenia w przerwach.
• Instalacje podposadzkowe rury SN4, odwodnienie, kanały, przejścia przez izolację.
• Dokumentacja powykonawcza atesty, deklaracje zgodności, protokoły badań betonu.
• Gwarancja i ubezpieczenie pisemna gwarancja minimum 5 lat, polisa OC wykonawcy.

Źródła i normy

Podstawą prawną i techniczną są w Polsce: PN-EN 1992-1-1 (Eurokod 2, projektowanie konstrukcji żelbetowych), PN-EN 1997-1 (Eurokod 7, projektowanie geotechniczne), PN-EN 13670 (wykonywanie konstrukcji betonowych), PN-EN 15620 (tolerancje posadzek przemysłowych), a z przepisów krajowych Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.).

Dane cenowe i czasowe pochodzą z ogólnopolskich kalkulacji Sekocenbud, raportów ASM Budżet Roczny oraz informacji z rynku wykonawczego hal stalowych z lat 2024-2025. Standardy materiałowe klasy betonu, stali i folii PE opierają się na obowiązujących normach zharmonizowanych PN-EN.
