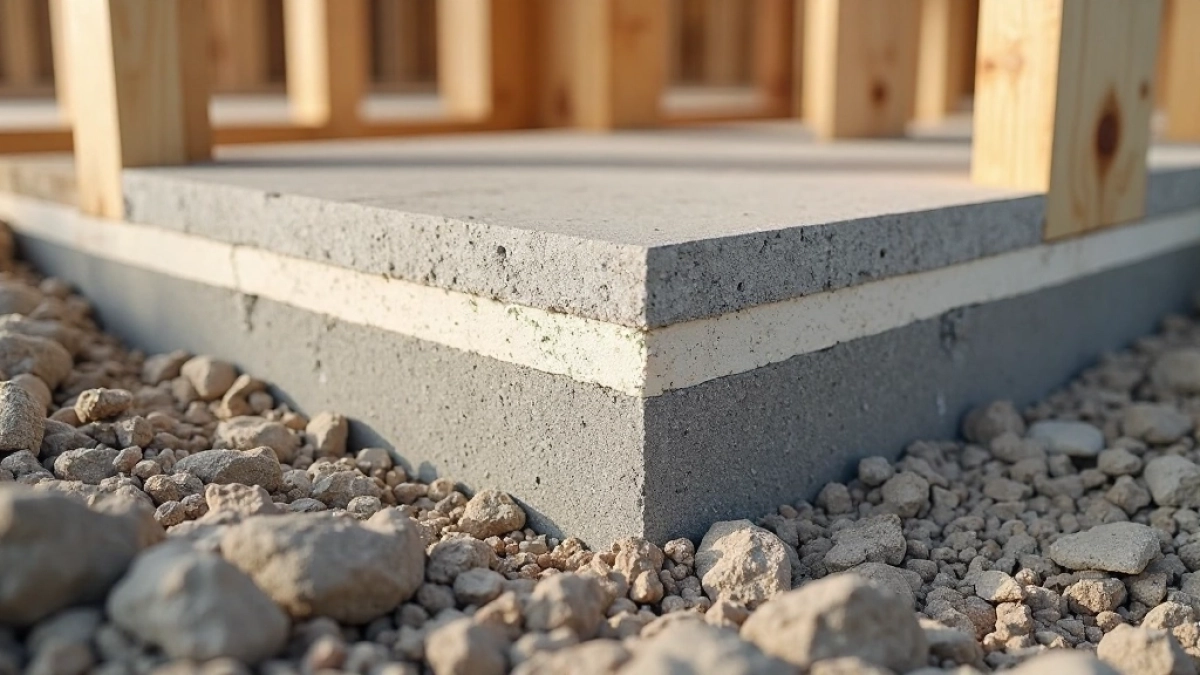

Przekrój płyty fundamentowej pod dom szkieletowy: co kryje się pod betonem

Warstwy płyty fundamentowej od podbudowy po zbrojenie

Każda warstwa w przekroju płyty fundamentowej pod dom szkieletowy pełni ściśle określoną funkcję fizyczną, a jej pominięcie lub cienienie oznacza realne problemy w eksploatacji budynku. Na samym dole leży podbudowa z piasku lub pospółki o grubości 25-40 cm, ubita warstwami do wskaźnika zagęszczenia Is ≥ 0,97. Ten piaszczysty „placek" rozkłada obciążenia na większą powierzchnię, odcina kapilarne podciąganie wody i przejmuje nierówności gruntu rodzimego. Bez niego nawet najlepsza płyta żelbetowa pracuje jak klawisz w starej klawiaturze.

• Warstwy płyty fundamentowej od podbudowy po zbrojenie
• Grubość i parametry styropianu oraz płyty żelbetowej
• Przekrój płyty z ogrzewaniem wodnym i bez ogrzewania
• Typowe błędy w przekroju płyty fundamentowej

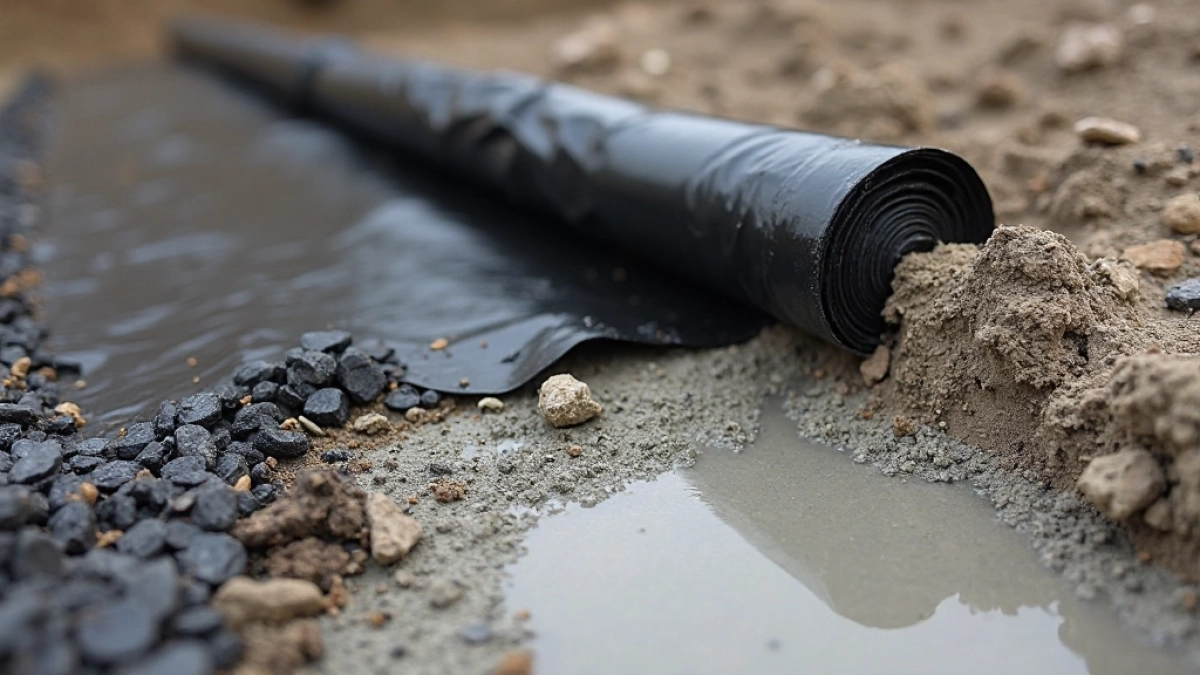

Na zagęszczonej podsypce układa się folię polietylenową o grubości 0,2-0,3 mm, najczęściej w dwóch warstwach z zakładką 15-20 cm. To nie jest „dodatkowe zabezpieczenie", lecz bariera dla pary wodnej i wilgoci gruntowej, która w polskim klimacie potrafi przenikać przez 30 cm betonu. Folia działa tu jak kombinezon ochronny: nie pozwala, by wilgoć wsiąkała w styropian od spodu, bo mokry XPS traci nawet połowę właściwości izolacyjnych. To właśnie dlatego ekipy, które skracają sobie robotę i kładą jedną warstwę bez zakładek, fundują inwestorom mostki termiczne za kilka tysięcy złotych.

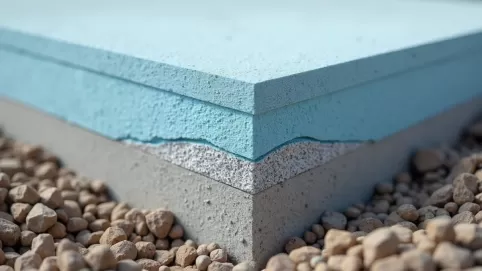

Trzeci element to termoizolacja z polistyrenu ekspandowanego EPS 100 lub ekstrudowanego XPS. Pod lekkie konstrukcje szkieletowe najczęściej stosuje się 15-20 cm XPS-u o wytrzymałości na ściskanie 200-300 kPa, bo przenosi obciążenia od ścian i słupków bez odkształceń. Grubość izolacji dobiera projektant na podstawie obliczeń cieplnych wg PN-EN ISO 13790, ale w praktyce rzadko schodzi się poniżej 15 cm. Każdy centymetr dodatkowej izolacji to około 3-5% mniejsze straty ciepła przez grunt, co w domu pasywnym robi różnicę między rachunkiem za 250 zł a 900 zł miesięcznie.

Górną, nośną warstwę stanowi płyta żelbetowa grubości 15-25 cm, betonowana z mieszanki klasy C20/25 (dawniej B25) lub C25/30 przy większych obciążeniach. Zbrojenie główne to najczęściej dwie siatki ze stali AIIIN o średnicy 10-12 mm z rozstawem oczek 15-20 cm, połączone strzemionami w kształcie litery „Z". Beton musi spełniać klasę ekspozycji XC2 (wilgoć), a w gruntach agresywnych chemicznie także XA1 lub wyższą wg PN-EN 206. Cały przekrój płyty fundamentowej działa wtedy jako sztywny, samonośny stół, który przenosi obciążenia z konstrukcji szkieletowej na grunt punktowo, a nie liniowo jak tradycyjne ławy.

Projekt zbrojenia nigdy nie powinien być kopiowany z katalogu, bo zależy od rozstawu ścian nośnych, stropu, a nawet regionu Polski. Inżynier oblicza go indywidualnie na podstawie obciążeń, nośności gruntu i kategorii użytkowania budynku. W praktyce oznacza to, że ta sama płyta pod dom 80 m² i pod 200 m² różni się ilością stali o 30-40%, a pod skarpą z garażem w bryle potrafi wymagać dodatkowych żeber usztywniających. To właśnie ten detal odróżnia płytę zaprojektowaną od płyty „na oko".

Grubość i parametry styropianu oraz płyty żelbetowej

Grubość styropianu w przekroju płyty fundamentowej wynika z prostego rachunku fizyki cieplnej, a nie z mody budowlanej. Współczynnik przenikania ciepła U dla podłogi na gruncie nie powinien przekraczać 0,30 W/(m²·K) w budynku energooszczędnym i 0,18-0,22 W/(m²·K) w domu pasywnym. Przy λ = 0,032 W/(m·K) dla XPS-u wymaga to 15-18 cm w pierwszym przypadku i 22-28 cm w drugim. Każdy milimetr poniżej normy oznacza wyższą temperaturę na styku podłogi i betonu, a to z kolei sprzyja kondensacji pary wodnej w warstwie styropianu.

Wybór między EPS a XPS zależy od warunków wodno-gruntowych i obciążeń. EPS 100 kosztuje 25-35% mniej niż XPS o tej samej lambdzie, ale nasiąka wodą i ma niższą wytrzymałość na ściskanie (100 vs 200-300 kPa). Pod dom szkieletowy na suchym piasku EPS 100 sprawdza się bez zastrzeżeń, natomiast na glinie, iłach lub przy wysokim poziomie wód gruntowych XPS jest jedynym rozsądnym wyborem. Materiał ten ma strukturę zamkniętokomórkową, która nie chłonie wilgoci nawet przy długotrwałym kontakcie z wodą, co chroni izolacyjność na dekady.

Grubość samej płyty żelbetowej to osobna decyzja projektowa, choć w praktyce mieści się w przedziale 15-25 cm. Cieńsza płyta (12-15 cm) wystarcza pod lekkie domki letniskowe i garaże wolnostojące, natomiast pod pełnowymiarowy dom szkieletowy z poddaszem użytkowym potrzeba minimum 18 cm. Płyta 25 cm to domena obiektów z ciężkim stropem, murowanym pierwszym piętrem lub kotłownią z buforem ciepłej wody użytkowej o masie 400-600 kg. Każdy dodatkowy centymetr betonu to około 50-60 kg/m² dodatkowego obciążenia, a to wymaga weryfikacji nośności gruntu z badania geotechnicznego.

Klasa betonu i konsystencja mieszanki mają znaczenie większe, niż sugerują pozornie drobne oznaczenia w projekcie. Beton C20/25 w konsystencji S3 (opad stożka 100-150 mm) układa się łatwiej i lepiej otula zbrojenie niż sztywniejsza mieszanka S2. Domieszka uplastyczniająca poprawia pompowalność bez dodawania wody, która obniżyłaby wytrzymałość końcową. W gruntach z agresywnym siarczanem (niektóre iły trzeciorzędowe) konieczny staje się beton odporny na siarczany (SR), wg PN-EN 206. Ignorowanie tego wymogu prowadzi do korozji betonu już po 8-12 latach, a nie po 50.

Zbrojenie rozkłada się najczęściej symetrycznie: dolna siatka bliżej gruntu, górna bliżej izolacji podłogowej. Otulina zbrojenia (minimum 40 mm od spodu płyty, 30 mm od góry) chroni stal przed korozją i zapewnia współpracę z betonem przy zginaniu. W strefach pod ścianami nośnymi i słupami konstrukcyjnymi projektant zagęszcza pręty lub dodaje wkładki w kształcie litery „L", bo tam naprężenia są największe. Warto wiedzieć, że pod samochód osobowy w bryle garażu zaleca się dodatkowe zbrojenie górnej siatki w promieniu 1,5 m od osi kół, bo obciążenie skupione od naczepy przy manewrowaniu przekracza 1000 kg na koło.

Przekrój płyty z ogrzewaniem wodnym i bez ogrzewania

Ogrzewanie podłogowe wbudowane w przekrój płyty fundamentowej zmienia sposób, w jaki ciepło przepływa przez strop i grunt. Rury PE-Xa lub PE-RT II o średnicy 16-20 mm zatapia się w górnej warstwie betonu, najczęściej 4-5 cm poniżej powierzchni użytkowej, w rozstawie 15-25 cm. Taki układ działa jak niskotemperaturowy grzejnik płaszczyznowy: woda 30-35°C ogrzewa posadzkę do 26-29°C, co odpowiada komfortowi termicznemu człowieka bez konieczności chodzenia w kapciach. Efekt jest tak wyraźny, że w domach szkieletowych na płycie z wodnym ogrzewaniem sezon grzewczy potrafi zaczynać się dopiero w październiku, a kończyć w kwietniu.

Wybór między wodnym a elektrycznym ogrzewaniem podłogowym zależy od intensywności użytkowania budynku. W domu całorocznym wodne ogrzewanie zwraca się w 4-6 lat, bo każdy kilowatogodzina ciepła z pompy ciepła kosztuje 0,18-0,25 zł, a z grzałki elektrycznej 0,72-1,10 zł. W domku letniskowym użytkowanym 30-60 dni w roku elektryczne maty mają przewagę, bo nie wymagają kotłowni, komina ani przeglądów instalacji gazowej. Każdy z tych wariantów można też łączyć z rekuperacją, ale wtedy wentylacja musi być zaprojektowana pod kątem podciśnienia w pomieszczeniach, inaczej spaliny z kominka będą cofać się do sypialni.

Decyzja o ogrzewaniu wpływa też na grubość izolacji termicznej w przekroju płyty. Płyta z wodnym ogrzewaniem potrzebuje więcej XPS-u od spodu (20-25 cm), bo ciepło ucieka w grunt tak samo jak w zimną podłogę. W płycie bez ogrzewania wystarczy 15 cm, bo brak rur grzewczych obniża temperaturę podłogi o 3-4°C, a straty cieplne maleją proporcjonalnie. Ten prosty rachunek oznacza, że w domku letniskowym oszczędność 5 cm XPS-u na 100 m² daje różnicę 2 000-3 000 zł, którą łatwo spożytkować na lepszą stolarkę okienną.

Kiedy NIE stosować wariantu wodnego? W domach bez pompy ciepła lub kotła kondensacyjnego, bo kocioł na węgiel zasila podłogówkę temperaturą zasilania 55-60°C, a to obniża sprawność instalacji i powoduje przegrzewanie posadzki latem. Wariant elektryczny odpada przy braku taniej taryfy nocnej i słabej mocy przyłączeniowej, bo mata o mocy 150 W/m² na 80 m² pobiera 12 kW jednocześnie. Bez ogrzewania w płycie nie planuje się w domu, w którym mieszkają małe dzieci, osoby starsze lub alergicy wrażliwi na chłodne posadzki.

Typowe błędy w przekroju płyty fundamentowej

Pierwszy i najczęstszy błąd to rezygnacja z badania geotechnicznego, bo kosztuje 1 200-2 500 zł, a inwestor woli uwierzyć sąsiadowi, że „u niego na piasku wszystko trzyma". Płyta fundamentowa przenosi obciążenia na całą powierzchnię, więc reaguje na każdą niejednorodność gruntu: torf na głębokości 2 m, sączącą się wodę, wysadzinowy ił. Bez badań geotechnicznych projektant zbroi płytę „na średnio-ciężki dom", co oznacza, że na słabszym gruncie mogą pojawić się rysy o szerokości 0,2-0,4 mm już po pierwszej zimie.

Drugi błąd to cienka podbudowa lub jej brak. Ekipy, które wykopują ziemię na głębokość 40 cm i od razu kładzą styropian na gruncie rodzimeym, fundują inwestorowi płytę pracującą jak perkusja na bębnie. Podbudowa z piasku o grubości minimum 25 cm, ubita płytową zagęszczarką do Is ≥ 0,97, rozkłada obciążenia równomiernie i zapobiega nierównomiernemu osiadaniu. W praktyce bez tej warstwy nawet 25 cm żelbetu ugina się o 5-10 mm pod ścianami nośnymi, a to wystarczy, by pękły płytki ceramiczne i listwy przypodłogowe.

Trzeci błąd to układanie styropianu bez dylatacji obwodowej. Płyta żelbetowa pracuje termicznie: latem nagrzewa się do 25°C, zimą schładza do 5°C, więc kurczy się i rozszerza o 2-3 mm na każdy metr bieżący. Bez paska XPS-u lub pianki PE o grubości 10 mm wzdłuż ścian fundamentowych naprężenia przenoszą się na mury szkieletowe i powodują zarysowania w narożnikach. Ten detal kosztuje 300-500 zł, a jego brak oznacza remont tynków za kilkanaście tysięcy złotych po 3-5 latach eksploatacji.

Czwarty błąd to betonowanie w jednym cyklu bez wibracji lub z nadmiarem wody w mieszance. Beton C20/25 z dodatkiem 30 litrów wody ponad normę (zamiast domieszki uplastyczniającej) ma wytrzymałość o 20-30% niższą i pęka przy pierwszych przymrozkach. Wibrator wgłębny usuwa pęcherzyki powietrza i zapewnia jednorodne otulenie zbrojenia, co wg PN-EN 13670 jest obowiązkowe przy każdym zalewaniu elementu nośnego. Brak wibracji widać po roku jako rdzawa woda wyciekająca z rys.

Piąty, perfidny błąd to oszczędność na hydroizolacji pod płytą. Folia PE 0,1 mm zamiast 0,3 mm, jedna warstwa zamiast dwóch, brak zakładek przy krawędziach. Efektem jest woda gruntowa podciągająca kapilarnie do styropianu i zamieniająca 30% jego objętości w mokrą gąbkę. Po trzech latach użytkowania takiej płyty rachunki za ogrzewanie rosną o 15-20%, a jedynym rozwiązaniem jest rozbiórka posadzki i wymiana izolacji. To klasyczny przykład, jak pozorna oszczędność 400 zł zamienia się w 18 000 zł strat.

Uwaga: płyta fundamentowa nie sprawdza się pod budynkami z piwnicą, bo wykop schodzi poniżej poziomu przemarzania i wymaga osobnych ścian oporowych. Na gruntach agresywnych chemicznie (hałdy, tereny poprzemysłowe) konieczna jest konsultacja z geotechnikiem i dobór betonu odpornego na siarczany. W takich warunkach klasyczne ławy fundamentowe bywają bezpieczniejszym i tańszym rozwiązaniem.

Checklist: co odebrać na budowie płyty fundamentowej

• Certyfikaty XPS-u (deklaracja właściwości użytkowych, klasa reakcji na ogień E).
• Dowód dostawy betonu (data, godzina, klasa wytrzymałości, klasa ekspozycji).
• Projekt zbrojenia z naniesionymi zmianami powykonawczymi.
• Protokół zagęszczenia podsypki z badaniem płytą dynamiczną.
• Fotografie dylatacji obwodowej i zakładek folii PE (przed betonowaniem).
• Wpisy do dziennika budowy o warunkach atmosferycznych i temperaturze mieszanki.

Kiedy warto dopłacić do grubszej płyty?

Inwestorzy stają przed wyborem: 15 cm czy 20 cm żelbetu? Różnica w cenie to około 40-60 zł/m², czyli 3 200-4 800 zł na typowym domu 80 m². Dopłaca się do grubszej płyty w trzech sytuacjach: planowany ciężki strop (betonowy, żelbetowy gęstożebrowy), montaż kominka z wkładem masywnym 250-400 kg lub brak badania geotechnicznego. W każdym z tych przypadków dodatkowy zapas nośności daje pewność, że budynek nie zacznie pękać po pierwszej zimie.

Jak wygląda przekrój płyty na trudnym gruncie?

Na gruntach słabonośnych (torfy, namuły, plastyczne iły) przekrój płyty fundamentowej pod dom szkieletowy wymaga modyfikacji. Podsypka rośnie do 40-50 cm, często z geosyntetykiem (geosiatka lub geowłóknina 200-300 g/m²) zapobiegającym mieszaniu się warstw. XPS musi mieć wytrzymałość ≥ 300 kPa, a sama płyta żelbetowa 20-25 cm z podwójnym zbrojeniem w obu kierunkach. Takie posadowienie bywa droższe o 20-30%, ale pozwala postawić dom tam, gdzie tradycyjne ławy wymagałyby 3-4 metrów wykopu i pali.

Pobierz checklistę przed wyceną: lista dokumentów (mapka do celów projektowych, badanie geotechniczne, projekt architektoniczny, warunki zabudowy) i pytań do wykonawcy (czy daje gwarancję pisemną, jaki beton, jakie zbrojenie, czy wibruje, czy stosuje dylatację). To jedyny sposób, by porównać oferty nie tylko ceną, lecz zakresem prac i odpowiedzialności.
