Szalunek Płyty Fundamentowej: Kompletny Przewodnik

Przygotowanie solidnej bazy pod dom to prawdziwy kamień milowy w budowie, a jego kluczowym elementem jest szalunek płyty fundamentowej. Bez niego niemożliwe byłoby nadanie betonowej płycie odpowiedniego kształtu i wymiarów. Szalunek działa jak precyzyjna forma, która utrzymuje płynną mieszankę betonową we wskazanym miejscu do czasu jej zastygnięcia. To proces wymagający nie tylko wiedzy technicznej, ale też dbałości o detale, bo precyzyjne szalowanie ma bezpośredni wpływ na stabilność całej przyszłej konstrukcji.

Przyglądając się dostępnym metodom szalowania płyt fundamentowych, obserwujemy różnorodność podejść, które często odzwierciedlają kompromis między kosztem początkowym a efektywnością pracy na placu budowy. Dane zbierane z projektów realizowanych na przestrzeni ostatnich lat wskazują na interesujące trendy. Porównując tradycyjne szalunki drewniane ze systemowymi rozwiązaniami panelowymi, widzimy wyraźne różnice w kilku kluczowych obszarach, które warto wziąć pod uwagę.

Te dane jasno pokazują, że wybór metody szalowania wpływa nie tylko na budżet, ale również na harmonogram prac i finalną jakość. Chociaż szalunek drewniany może wydawać się tańszy "na papierze" ze względu na koszt surowca, to czas potrzebny na jego zbicie i demontaż bywa znacznie dłuższy, co przekłada się na wyższe koszty robocizny. Systemy prefabrykowane, choć droższe w zakupie czy wynajmie, przyspieszają proces i minimalizują ryzyko błędów wymiarowych, co jest nie do przecenienia.

Materiały i Rodzaje Szalunków dla Płyty Fundamentowej

Wybór odpowiednich materiałów i rodzaju szalunku to pierwszy, fundamentalny krok w procesie przygotowania formy dla przyszłej płyty fundamentowej. Można by rzec, że to trochę jak wybieranie instrumentów dla orkiestry budowlanej – każdy ma swoje zadanie i charakterystykę. Dwa główne nurty, z którymi spotkamy się na placu budowy, to szalunki tradycyjne, najczęściej oparte o drewno, oraz szalunki systemowe, wykorzystujące nowocześniejsze rozwiązania.

Szalunek drewniany to klasyka gatunku, wybierana często ze względu na względnie niski koszt zakupu materiału i elastyczność. Głównym budulcem są tutaj deski, najczęściej z drewna iglastego, o grubości typowo 2.5 cm i szerokości 10-15 cm. Do tego dochodzi stemple (np. o przekroju 8x8 cm) jako podpory oraz liczne zastrzały i poprzeczki, które mają zapewnić całej konstrukcji niezbędną stabilność.

Szalunki Jednorazowe z Drewna

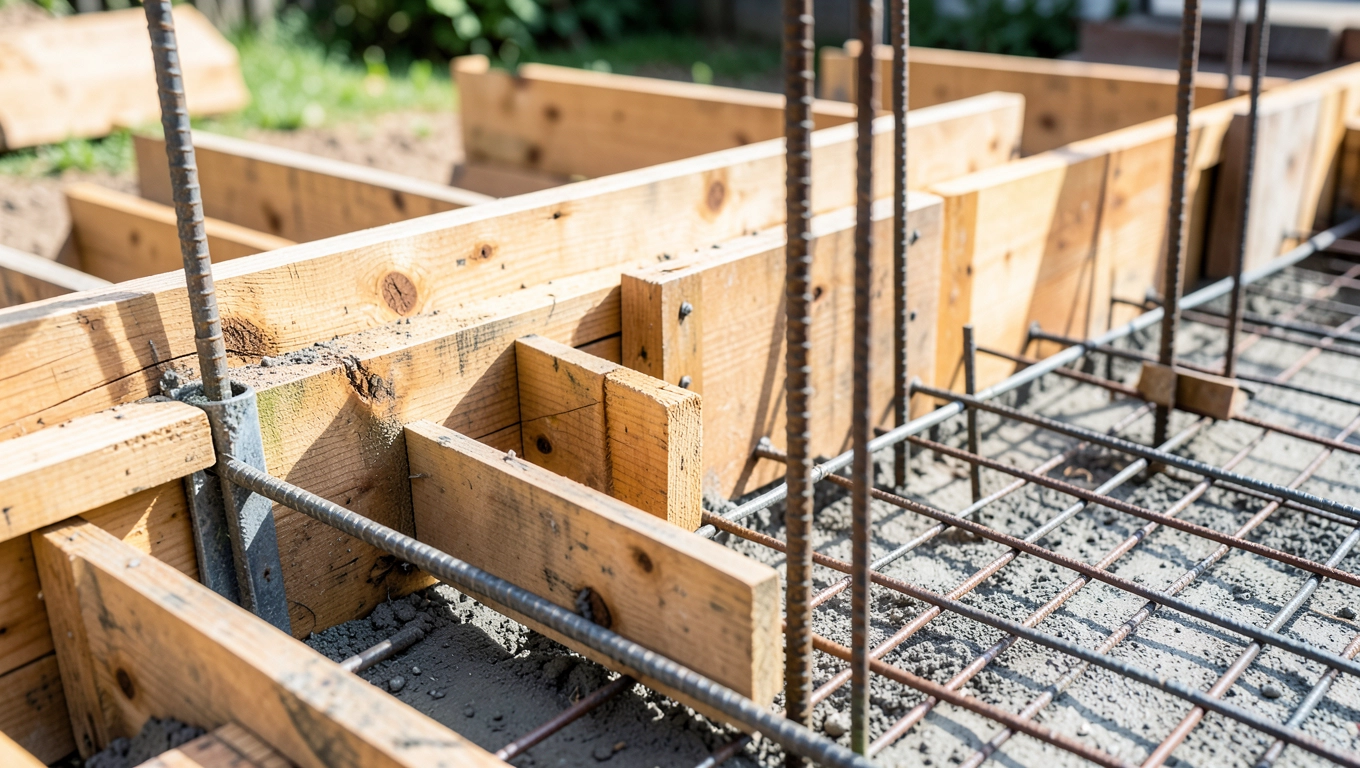

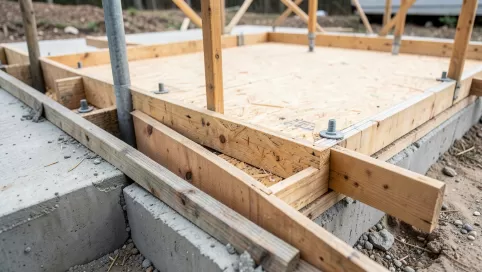

Najprostsza forma to szalunek zbity bezpośrednio z desek, tworzących ściany boczne formy. Deski te są zbijane lub skręcane wzdłuż obrzeża płyty fundamentowej, a następnie stabilizowane poprzez wbicie zewnętrznych palików lub słupków oraz zastosowanie wewnętrznych i zewnętrznych zastrzałów. Typowe zapotrzebowanie na deski wynosi około 1-1.5 m² desek na każdy metr bieżący szalowanego obwodu o standardowej wysokości 20-30 cm, plus materiał na zastrzały i podparcia.

Materiałem uzupełniającym w szalunkach drewnianych, szczególnie gdy wymagana jest gładka powierzchnia betonu, może być sklejka. Sklejka szalunkowa, wodoodporna (np. o grubości 18 mm lub 21 mm), może być wykorzystana jako poszycie wewnętrznej strony szalunku deskowego lub stanowić jego główny element nośny w połączeniu z drewnianymi ryglami. Stosowanie sklejki poprawia estetykę krawędzi płyty, co bywa pożądane w niektórych projektach.

Istotnym aspektem szalunków drewnianych jest pracochłonność ich wykonania. Każdy element jest docinany i dopasowywany na miejscu, co wymaga czasu i doświadczenia ekipy. Precyzja zależy w dużej mierze od umiejętności cieśli. Koszt materiału jest relatywnie niski (kilkadziesiąt złotych za metr kwadratowy desek), ale należy doliczyć znaczące koszty robocizny.

Szalunki Systemowe

Alternatywą, która zdobywa coraz większą popularność, są szalunki systemowe. To rozwiązanie opiera się na wykorzystaniu prefabrykowanych paneli lub elementów, które można wielokrotnie używać. Wykonane są zazwyczaj ze stali, aluminium lub wysokowytrzymałego tworzywa sztucznego. Ich główną zaletą jest szybkość montażu i demontażu oraz wysoka powtarzalność wymiarowa.

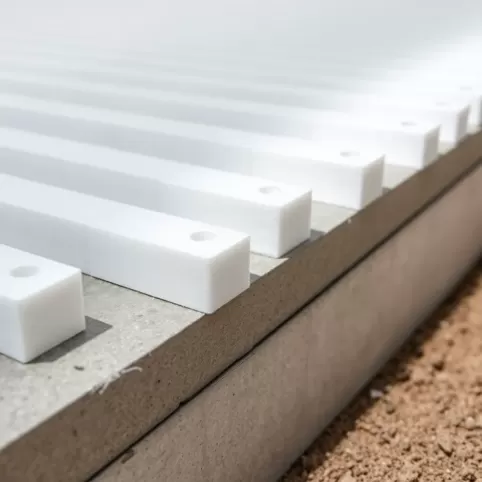

Szalunki systemowe do płyt fundamentowych mogą przybierać różne formy – od prostych systemów obwodowych, montowanych po zewnętrznym obrysie, po bardziej złożone, z elementami integrującymi izolację termiczną. Panelowe systemy stalowe czy aluminiowe posiadają gotowe złącza i elementy kotwiące, które ułatwiają ich szybkie łączenie i stabilizację. Typowy panel może mieć szerokość np. 50 cm czy 100 cm i być dostosowany do standardowych wysokości płyt (np. 20-40 cm).

Choć koszt wynajmu lub zakupu szalunku systemowego jest wyższy niż zakup drewna (wynajem kilkanaście do kilkudziesięciu złotych za m² obwodu na tydzień, zakup wielokrotnie więcej), to krótszy czas pracy ekipy niweluje często tę różnicę, zwłaszcza przy większych projektach lub powtarzalnych elementach. Co więcej, marnowanie materiału jest minimalne, a precyzja wymiarowa często lepsza, co wpływa na finalną jakość betonu.

Wybór między drewnem a systemem zależy od skali projektu, dostępnego budżetu, doświadczenia ekipy oraz wymagań dotyczących jakości powierzchni betonu. Szalunek drewniany bywa naturalnym wyborem przy nieregularnych kształtach płyt, gdy elastyczność materiału jest kluczowa. Szalunek systemowy zaś dominuje tam, gdzie liczy się szybkość, precyzja i powtarzalność.

Nie można zapomnieć o akcesoriach. Niezależnie od materiału, potrzebne są klamry, spinki, śruby, naciągi drutowe (naciągi szalunkowe) czy specjalne rurki dystansowe z korkami, które zapewniają stałą odległość między przeciwległymi ścianami szalunku i zapobiegają "rozpuchnięciu się" formy pod naporem świeżego betonu. Ich poprawne użycie to równie ważna kwestia, co sam materiał konstrukcji. Nie użycie wystarczającej liczby zabezpieczeń to prosta droga do katastrofy.

Rozważając materiały i rodzaje szalunków, trzeba pomyśleć o ciężarze i ciśnieniu, jakie będzie wywierać na nie wylewany beton. Ciśnienie hydrostatyczne może osiągnąć znaczące wartości, zwłaszcza przy szybkiej dostawie betonu pompon. 1 m³ betonu waży około 2.4 tony. Gdyby nie odpowiednio wzmocniony szalunek betonowej płyty, cała forma mogłaby ulec deformacji lub wręcz rozerwaniu. Dlatego tak ważne jest odpowiednie dobrane, mocne i sztywne drewno lub panele systemowe.

Grubość desek szalunkowych nie jest przypadkowa. Typowe 2.5 cm to minimalna wartość dla standardowych wysokości szalunków obwodowych (20-30 cm), zapewniająca odpowiednią sztywność. Przy wyższych szalunkach (np. 40-50 cm), konieczne może być zastosowanie grubszych desek lub gęstszego podparcia i ryglowania, aby konstrukcja wytrzymała napór. Sklejka natomiast zapewnia większą gładkość, co może być estetycznie istotne.

Pamiętajmy też o odpowiednim zabezpieczeniu szalunku od strony gruntu, np. folią budowlaną, aby zapobiec przenikaniu wilgoci do drewna i wchłanianiu wody zarobowej z betonu przez grunt. To drobny detal, ale wpływa na właściwe wiązanie betonu i ochronę samego szalunku, szczególnie drewnianego, przed odkształceniami spowodowanymi wilgocią.

Ostateczny wybór materiałów i systemu powinien być podyktowany specyfiką projektu, dostępnością materiałów i sprzętu, a także doświadczeniem ekipy wykonawczej. Czasem nawet najbardziej zaawansowany system nie zda egzaminu, jeśli będzie używany przez osoby bez doświadczenia. Warto skonsultować się z konstruktorem lub doświadczonym kierownikiem budowy, który pomoże podjąć optymalną decyzję, uwzględniając wszystkie zmienne.

Etapy Wykonania Szalunku Płyty Fundamentowej Krok Po Kroku

Wykonanie szalunku to proces, który przypomina precyzyjny taniec na placu budowy – każdy krok ma swoje miejsce i czas, a pomyłka w jednym elemencie może zaburzyć cały rytm. Zacznijmy od samego początku, czyli momentu, w którym teren jest już przygotowany: usunięto warstwę humusu, wyrównano i zagęszczono podłoże pod płytę. To na tym czystym "parkiecie" zaczynamy naszą pracę, której celem jest idealna forma dla przyszłej betonowej konstrukcji.

Pierwszym kluczowym etapem jest precyzyjne wytyczenie obrysu przyszłej płyty fundamentowej w terenie. Używamy do tego palików i rozciągniętej między nimi linki murarskiej, posiłkując się osiami konstrukcyjnymi budynku wyznaczonymi w projekcie. Dokładność tutaj jest absolutnie krytyczna – pomyłka nawet o centymetr na tym etapie będzie później trudna, a często niemożliwa, do skorygowania bez poważnych konsekwencji. Pamiętaj o sprawdzeniu przekątnych – powinny być identyczne, aby upewnić się, że wyznaczony kształt jest prostokątny.

Montaż Pionowych Elementów Szalunku

Po wytyczeniu linii, przystępujemy do montażu pionowych ścianek szalunku. Jeśli używamy szalunku drewnianego, wzdłuż wyznaczonej linii wbijamy paliki (tzw. kobyłki) w równych odstępach (np. co 50-80 cm), które będą podpierać deski szalunkowe. Następnie do tych palików przybijamy lub przykręcamy deski szalunkowe od strony wewnętrznej, tworząc ścianę formy. Warto rozpocząć od narożników i dłuższych prostych odcinków.

W przypadku szalunku systemowego, panele są łączone ze sobą za pomocą specjalnych zamków lub złączek, tworząc jednolitą "ścianę" szalunkową wzdłuż wytyczonego obrysu. Systemy te często posiadają wbudowane możliwości regulacji, co ułatwia precyzyjne ustawienie. Montaż paneli jest znacznie szybszy niż zbijanie szalunku z desek, ale wymaga posiadania odpowiedniego zestawu elementów.

Wysokość szalunku musi odpowiadać projektowanej grubości płyty fundamentowej. Jeżeli płyta ma mieć grubość 25 cm, szalunek musi mieć minimum 25 cm wysokości. Zwykle stosuje się niewielki naddatek (np. 1-2 cm), aby ułatwić poziomowanie powierzchni betonu po wylaniu. To precyzja ustawienia górnej krawędzi jest niezwykle istotna dla końcowej wysokości i wypoziomowania płyty.

Zapewnienie Stabilności i Szczelności

Po ustawieniu pionowych ścianek, kluczowe jest ich usztywnienie, aby szalunek nie uległ deformacji pod naciskiem świeżego betonu. Od zewnętrznej strony ścianek szalunkowych montuje się dodatkowe podpory, tzw. zastrzały. Zastrzały opierają się o grunt lub specjalne elementy kotwiczące, zapewniając stabilność. Rozmieszcza się je w odstępach zależnych od wysokości szalunku i materiału (np. co 1-1.5 metra).

W szalunkach drewnianych często stosuje się również wewnętrzne naciągi lub poprzeczki (tzw. ściągi), które zapobiegają rozepchaniu się szalunku. Mogą to być deski łączące przeciwległe ściany, usuwane tuż przed wylaniem betonu na danym odcinku, lub systemy drutów z napinaczami. W szalunkach systemowych tę rolę pełnią specjalne ściągi systemowe przechodzące przez środek formy, zabezpieczone rurkami dystansowymi i korkami.

Szczelność szalunku jest kolejnym, bardzo ważnym elementem. Zapobiega ona wyciekaniu zaczynu cementowego z mieszanki betonowej przez szczeliny między deskami lub panelami. Uciekający zaczyn osłabia beton w tych miejscach i tworzy tzw. "raki". Aby zapewnić szczelność, można zastosować folię budowlaną wyściełającą dno i ściany szalunku od wewnątrz lub użyć taśm uszczelniających w przypadku szalunków systemowych. Folia dodatkowo zabezpiecza beton przed utratą wody do gruntu.

Kontrola Wymiarów i Poziomowania

Po złożeniu i usztywnieniu całej konstrukcji szalunku, niezbędna jest dokładna kontrola poprawności jego wykonania. Mierzymy wymiary zewnętrzne i wewnętrzne szalunku, sprawdzamy przekątne, aby upewnić się, że forma ma prawidłowy kształt i wymiary zgodne z projektem budowlanym. Tolerancje wykonania szalunku dla płyty fundamentowej są zazwyczaj niewielkie – dopuszczalne odchyłki liniowe to najczęściej ±1-2 cm, a w pionie (poziom górnej krawędzi) ±0.5 cm.

Poziomowanie górnej krawędzi szalunku wykonujemy za pomocą niwelatora optycznego lub lasera krzyżowego. Każdy punkt na obwodzie powinien znajdować się na tej samej wysokości (lub wysokości wskazanej w projekcie, jeśli płyta ma mieć spadki, co jest rzadkością). Precyzyjne wypoziomowanie ułatwi późniejsze równomierne rozłożenie betonu i wykończenie powierzchni płyty.

Przygotowanie pod Zbrojenie i Betonowanie

Przed włożeniem zbrojenia do gotowej formy szalunku, należy upewnić się, że dno jest czyste, wolne od ziemi, kamieni czy resztek budowlanych. Często na dnie układa się warstwę chudego betonu (tzw. "chudziak" o grubości kilku centymetrów), która stanowi stabilną i czystą podkładkę pod zbrojenie oraz membranę przeciwwilgociową. Następnie w szalunku układa się zbrojenie, zgodnie z rysunkami projektowymi, pamiętając o zachowaniu odpowiednich otulin betonowych, co zapewniają specjalne podkładki pod zbrojenie.

Gotowy szalunek pod płytę, wraz z ułożonym zbrojeniem i zainstalowanymi rurkami instalacyjnymi (jeśli przewidziano np. przejścia pod instalacje sanitarne), jest gotowy do betonowania. Moment betonowania to kulminacyjny punkt, podczas którego szalunek musi wytrzymać olbrzymi napór. Poprawność wszystkich wcześniejszych etapów, od wytyczenia po usztywnienie, weryfikuje się właśnie w tej chwili.

Demontaż szalunku odbywa się po związaniu i częściowym utwardzeniu betonu, gdy osiągnie on odpowiednią wytrzymałość, pozwalającą na samodzielne utrzymanie kształtu. Czas ten zależy od temperatury otoczenia, użytego rodzaju cementu i domieszek, ale typowo wynosi od 24 do 72 godzin od wylania betonu. Ostrożny demontaż pozwala odzyskać elementy (szczególnie w systemach systemowych) i przygotować je do dalszego wykorzystania. Zbyt wczesne usunięcie szalunku może prowadzić do uszkodzenia krawędzi płyty.

Kluczowe Wymagania i Zasady Poprawnego Szalowania

Wykonanie solidnego szalunku płyty fundamentowej to nie tylko kwestia zastosowania odpowiednich materiałów i przestrzegania krok po kroku instrukcji montażu. To sztuka, która opiera się na zrozumieniu kluczowych wymagań i zasad, jakimi rządzi się zachowanie konstrukcji pod obciążeniem płynnym betonem. Można to porównać do budowania tamy, która musi wytrzymać napór wody – w naszym przypadku, to napór mieszanki betonowej jest siłą, którą musimy okiełznać.

Sztywność i Nośność Konstrukcji

Pierwsze i absolutnie fundamentalne wymaganie to sztywność i nośność szalunku. Świeży beton w momencie wylewania zachowuje się jak ciecz i wywiera na ścianki szalunku znaczne ciśnienie hydrostatyczne. To ciśnienie jest największe przy dnie i maleje ku górze. Przykładowo, dla szalunku o wysokości 30 cm wypełnionego betonem o gęstości 2400 kg/m³, ciśnienie przy dnie wynosi około 7.2 kN/m² (kilopaskali). W wyższych szalunkach lub przy szybkim betonowaniu, wartości te mogą być wielokrotnie większe.

Konstrukcja szalunku, czy to drewniana, czy systemowa, musi być zdolna przenieść te siły bez odkształcenia przekraczającego dopuszczalne tolerancje, a najlepiej bez żadnego widocznego odkształcenia. Deski lub panele muszą być odpowiednio grube i sztywne, a podparcia (stemple, zastrzały) i usztywnienia (ściągi, ryglowanie) rozmieszczone na tyle gęsto i solidnie, aby cała forma pozostała na swoim miejscu i zachowała pożądany kształt przez cały czas wiązania betonu. Zbyt rzadkie zastrzały to proszenie się o kłopoty.

Dokładność Wymiarowa i Geometria

Kolejnym krytycznym wymogiem jest zachowanie dokładności wymiarowej i geometrycznej zgodnej z projektem. Płyta fundamentowa jest bazą dla całej konstrukcji, a wszelkie odchylenia w jej wymiarach, kształcie (np. brak kątów prostych tam, gdzie powinny być) czy poziomach, będą rzutować na każdy kolejny etap budowy, od ścian począwszy. Tolerancje wykonawcze dla fundamentów są zazwyczaj ostrzejsze niż dla innych elementów konstrukcyjnych. W projekcie budowlanym precyzyjnie określone są dopuszczalne odchyłki, np. ±10-20 mm od osi projektowych dla wymiarów liniowych i ±5 mm od poziomu dla górnej powierzchni.

Osiągnięcie takiej precyzji wymaga starannego tyczenia i częstej kontroli pomiarowej w trakcie montażu szalunku. Nie wystarczy wytyczyć punkty na początku; trzeba stale sprawdzać równoległość, prostopadłość i odległości między ściankami szalunku. Laser lub niwelator to tutaj niezbędne narzędzia. Przesunięcie szalunku nawet o kilka centymetrów w stosunku do osi może wymagać kosztownych i pracochłonnych poprawek na późniejszym etapie, np. przy murowaniu ścian zewnętrznych.

Szczelność Połączeń

Jak już wspomniano wcześniej, szczelność szalunku to wymóg absolutnie kluczowy. Nieszczelności, przez które może wyciekać woda zarobowa wraz z najdrobniejszymi cząstkami cementu, prowadzą do segregacji kruszywa i powstawania w strukturze betonu pustek, tzw. raków lub jam skurczowych. Takie osłabienia na krawędziach płyty nie tylko wyglądają nieestetycznie, ale przede wszystkim negatywnie wpływają na wytrzymałość i trwałość konstrukcji w tych miejscach. Dbanie o dokładne styki desek lub paneli i stosowanie folii czy taśm uszczelniających jest obowiązkowe.

Łatwość Montażu i Demontażu

Choć może nie jest to wymóg konstrukcyjny, to łatwość montażu i demontażu szalunku jest kluczowa z punktu widzenia efektywności i kosztów budowy. Systemy, które pozwalają na szybki i sprawny montaż, a następnie równie szybki i czysty demontaż, minimalizują czas pracy ekipy, co bezpośrednio przekłada się na niższe koszty. Szalunki systemowe wiodą prym w tej kategorii, ale nawet drewniany szalunek, wykonany z rozsądnym planem i bez nadmiernego użycia gwoździ, można zdemontować stosunkowo sprawnie.

Demontaż szalunku musi odbywać się w odpowiednim czasie – nie za wcześnie, aby nie uszkodzić niedostatecznie wytrzymałego betonu, i nie za późno, aby nie doprowadzić do jego zbyt mocnego związania z elementami szalunku (zwłaszcza przy użyciu desek bez separacji). W przypadku szalunków systemowych, demontaż jest zwykle łatwiejszy dzięki gładkiej powierzchni paneli i zastosowaniu środków antyadhezyjnych.

Odporność na Warunki Atmosferyczne

Materiał szalunku musi być odporny na warunki atmosferyczne panujące w trakcie budowy. Drewno, jeśli nie jest odpowiednio zaimpregnowane, może chłonąć wodę (deszcz, wilgoć z gruntu), puchnąć i odkształcać się, co negatywnie wpływa na precyzję formy. Metalowe elementy szalunków systemowych są odporne na deszcz, ale mogą nagrzewać się od słońca lub ulegać oblodzeniu zimą, co też trzeba brać pod uwagę przy planowaniu prac. Dobrze wykonany szalunek budowlany powinien stabilnie służyć swojemu celowi niezależnie od kaprysów pogody (w rozsądnych granicach oczywiście).

Użycie środków antyadhezyjnych (olejów szalunkowych) jest standardową praktyką, która ułatwia demontaż i chroni powierzchnię betonu przed uszkodzeniami. Należy stosować je na wewnętrznych powierzchniach szalunku, które mają kontakt z betonem. Tworzą one cienką warstwę, która zapobiega przywieraniu betonu do materiału szalunku.

Nie można pominąć kwestii bezpieczeństwa pracy. Montaż i demontaż szalunków, zwłaszcza tych wyższych lub z użyciem cięższych elementów systemowych, wymaga przestrzegania przepisów BHP. Należy używać odpowiednich narzędzi, zabezpieczeń przed upadkiem, a cięższe elementy podnosić mechanicznie. Niechlujstwo na tym etapie może prowadzić do wypadków. Każdy członek ekipy musi być świadomy zagrożeń.

Prawidłowe szalowanie to fundament solidnej konstrukcji. Należy podchodzić do tego zadania z najwyższą starannością, pamiętając o wszystkich wspomnianych wymaganiach i zasadach. Inwestycja czasu i uwagi w tym etapie zwróci się z nawiązką w postaci trwałej i prawidłowo wykonanej płyty fundamentowej, która będzie niezawodnie służyć przez lata. To nie jest miejsce na pośpiech ani fuszerkę – mówimy tu o podwalinach trwałości budynku.
