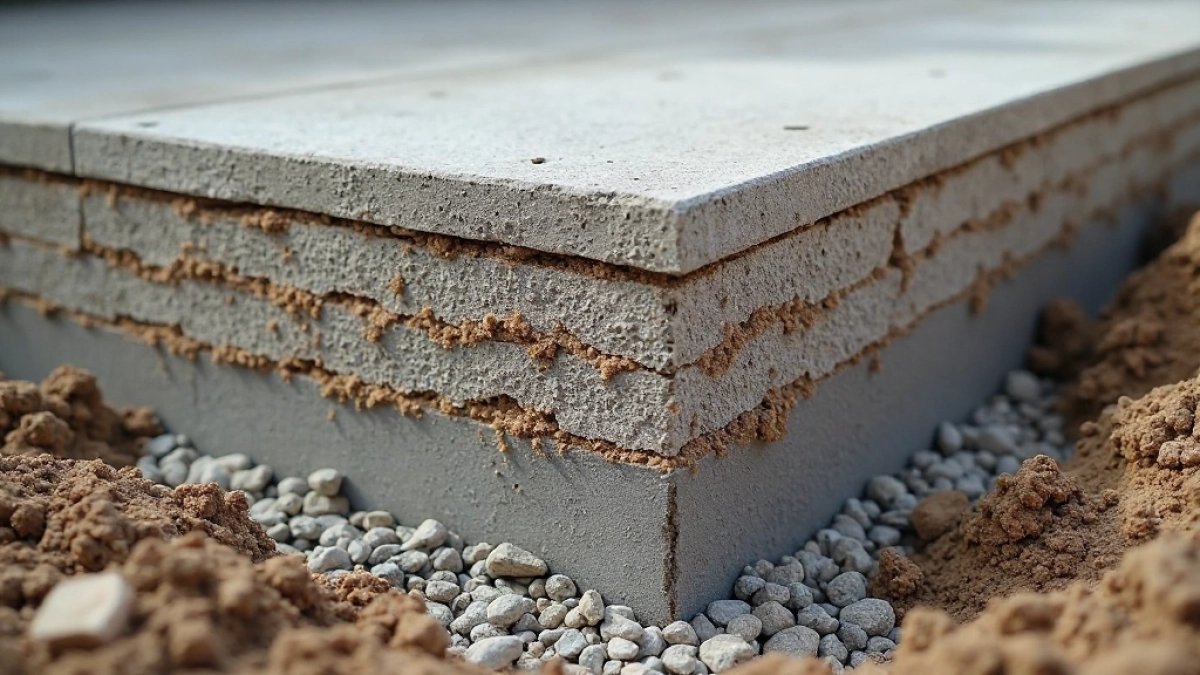

Grubość płyty fundamentowej pod garaż – ile cm?

Grubość płyty fundamentowej pod garaż decyduje o stabilności całej konstrukcji. Zazwyczaj wynosi od 12 do 25 cm, w zależności od nośności gruntu i obciążeń. Dowiesz się, jaka minimalna wartość wystarcza, jak dostosować ją do gruntu i norm PN-EN. Omówimy też zbrojenie, płaszcz wodny oraz podbudowę żwirową. Te elementy chronią przed osiadaniem i wilgocią.

• Jaka minimalna grubość płyty pod garaż?
• Grubość płyty pod garaż wg nośności gruntu
• Normy PN-EN dla grubości płyty fundamentowej
• Zbrojenie siatką przy grubości płyty pod garaż
• Płaszcz wodny a grubość płyty fundamentowej
• Zwiększona grubość na słabym gruncie pod garaż
• Podbudowa żwirowa pod grubą płytę garażu
• Pytania i odpowiedzi: Grubość płyty fundamentowej pod garaż

Jaka minimalna grubość płyty pod garaż?

Minimalna grubość płyty fundamentowej pod garaż to 12 cm dla lekkich konstrukcji na dobrym gruncie. Taka wartość wystarcza dla jednoprzestrzennego garażu bez podpiwniczenia. Zawsze sprawdzaj obciążenia od samochodów i dachu.

Przy wzroście obciążeń, jak dwa stanowiska lub dach płaski, podnieś grubość do 15 cm. To zapobiega pęknięciom pod kołami auta ważącego ponad tonę. Obliczenia opieraj na masie pojazdu i częstotliwości użytkowania.

Krok po kroku dobierz minimalną grubość:

• Określ typ garażu: wolnostojący czy dobudowa.
• Zmierz powierzchnię i przewidywane obciążenia.
• Przeprowadź badanie gruntu pod nośność.
• Oblicz według normy PN-EN 1997-1.
• Dodaj 2-3 cm zapasu na nierówności.

Dla garażu murowanego minimalna 15 cm beton C20/25 zapewnia trwałość na lata. Mniejsza płyta grozi odkształceniami. Testuj beton wibratorem dla jednolitej struktury.

Wyższa grubość, np. 18 cm, sprawdza się przy garażach z antresolą. To kompromis między kosztem a bezpieczeństwem. Zawsze konsultuj z konstruktorem.

Grubość płyty pod garaż wg nośności gruntu

Nośność gruntu decyduje o grubości płyty – im słabszy grunt, tym grubsza podstawa. Dla gruntu o nośności powyżej 150 kPa wystarczy 12-15 cm. Średni grunt wymaga 18-20 cm.

Tabela grubości wg nośności

Kroki dostosowania do nośności:

• Wykonaj sondowanie geotechniczne.
• Zmierz głębokość przemarzania gruntu.
• Oblicz rozkład obciążeń garażu.
• Dostosuj grubość z zapasem 10%.
• Ubij podbudowę dla lepszej nośności.

Na glinie o nośności 100 kPa płyta 18 cm rozkłada ciężar równomiernie. Słabszy grunt wymaga grubszej płyty lub pali. To klucz do uniknięcia osiadania garażu.

Piasek o wysokiej nośności pozwala na cieńszą płytę, oszczędzając beton. Zawsze weryfikuj wyniki badań laboratoryjnych. Grubość wpływa na koszt o 20-30%.

Normy PN-EN dla grubości płyty fundamentowej

Norma PN-EN 1997-1 (Eurokod 7) określa obliczenia grubości płyty pod garaż. Wymaga analizy nośności i stateczności. Minimalna grubość wynika z obciążeń liniowych i powierzchniowych.

PN-EN 1992-1-1 reguluje beton i zbrojenie dla płyt. Dla garażu stosuj beton klasy C20/25 minimum. Obliczenia uwzględniają momenty zginające od kół auta.

Kroki zgodne z normami:

• Zebranie danych o gruncie i obciążeniach.
• Obliczenie reakcji gruntu na płytę.
• Sprawdzenie ugięć poniżej 1/500 rozpiętości.
• Dobór grubości z czynnikiem bezpieczeństwa 1,5.
• Weryfikacja przez uprawnionego konstruktora.
• Dokumentacja do nadzoru budowlanego.

Eurokod 7 dzieli stany na ostateczne i eksploatacyjne. Dla garażu stan eksploatacyjny sprawdza pęknięcia. Grubość minimum 12 cm spełnia te wymogi na stabilnym gruncie.

Normy PN-EN 206 dla betonu precyzują skład mieszanki. Używaj kruszywa 0-32 mm. To gwarantuje monolityczną płytę pod garaż.

Zbrojenie siatką przy grubości płyty pod garaż

Przy grubości 15 cm zbrojenie siatką ø10 mm o oczkach 15x15 cm jest standardem. Zapewnia odporność na rozciąganie. Górna i dolna siatka dla dwustronnego wzmocnienia.

Dla płyty 20 cm stosuj ø12 mm rozstaw 20 cm. Obliczenia z Eurokodu określają procent zbrojenia 0,2-0,4%. Unikaj rdzy przez osłonę 4 cm betonu.

Kroki zbrojenia płyty:

• Oblicz potrzebną powierzchnię prętów.
• Rozłóż siatkę 3 cm nad podbudową.
• Połącz oczka drutem wiązałkowym.
• Wlej beton i wibruj.
• Sprawdź osłonę otuliny.

Grubsza płyta wymaga gęstszego zbrojenia. Siatka podwójna zapobiega mikropęknięciom. Stal ribowana zwiększa przyczepność.

Przy 12 cm grubości pojedyncza siatka ø8 mm wystarcza na lekkim garażu. Testuj ciągliwo na wytrzymałość 500 MPa. To podstawa trwałości.

Płaszcz wodny a grubość płyty fundamentowej

Płaszcz wodny nie zmienia grubości płyty, ale chroni przed wilgocią. Stosuj folię PE 0,2 mm lub masę bitumiczną pod betonem. Dla garażu na wilgotnym gruncie to konieczność.

Grubość płyty 15-20 cm z płaszczem wodnym zapobiega podciąganiu kapilarnemu. Izolacja na podbudowie, przed zbrojeniem. Łącz z rurami drenażowymi.

Kroki wykonania płaszcza:

• Oczyść podbudowę z kamieni.
• Rozłóż folię z zakładką 20 cm.
• Uszczelnij narożniki taśmą.
• Dodaj otuliny na styku ze ścianami.
• Sprawdź szczelność przed betonem.

Na gruncie gliniastym płaszcz wodny wydłuża żywotność o dekady. Grubość betonu pozostaje taka sama. Unikaj stagnacji wody.

Masa kauczukowo-bitumiczna jako alternatywa dla folii. Nakładaj w dwóch warstwach. Integruje się z płytą fundamentową garażu.

Zwiększona grubość na słabym gruncie pod garaż

Na słabym gruncie zwiększ grubość o 5-10 cm, np. z 15 do 25 cm. To kompensuje niską nośność poniżej 50 kPa. Często łącz z mikropalami.

Grunt torfowy wymaga płyty 30 cm lub więcej. Rozkłada obciążenia garażu szerzej. Badanie CPT potwierdza parametry.

Kroki na słabym gruncie:

• Zrób szczegółowe badania geotechniczne.
• Oblicz wymaganą grubość z programem GEO5.
• Wzmocnij podbudowę geowłókniną.
• Dodaj zbrojenie gęstsze o 20%.
• Monitoruj osiadanie po wylaniu.
• Rozważ pale CFA średnicy 30 cm.

Płyta 25 cm na glinie spoistej stabilizuje garaż na lata. Koszt rośnie, ale oszczędza remonty. Zawsze projekt indywidualny.

Słaby grunt z mrozem wymaga głębszej podbudowy. Grubość dostosuj do głębokości przemarzania 1,2 m. To podstawa bezpieczeństwa.

Podbudowa żwirowa pod grubą płytę garażu

Podbudowa żwirowa o grubości 20-30 cm pod płytą wyrównuje grunt i poprawia drenaż. Użyj frakcji 0-63 mm. Ubijać warstwami po 15 cm.

Dla grubej płyty 20 cm podbudowa 30 cm zapobiega osiadaniu. Geowłóknina oddziela żwir od gruntu. Woda odpływa swobodnie.

Kroki podbudowy:

• Usuń humus do 40 cm głębokości.
• Rozłóż geowłókninę mechaniczną.
• Wsyp żwir i ubij wibratorem.
• Sprawdź poziom laserem.
• Dodaj warstwę piasku 10 cm na wierzch.

Gruba podbudowa na glinie zwiększa nośność o 50%. Dla płyty 25 cm to minimum 35 cm żwiru. Zapewnia stabilność garażu.

Ubity żwir o module 98% Proctor pozwala na cienką płytę. Testuj zagęszczenie płytą dynamiczną. To fundament solidności.

Pytania i odpowiedzi: Grubość płyty fundamentowej pod garaż

• Jaka jest zalecana grubość płyty fundamentowej pod garaż?

  Grubość płyty fundamentowej pod garaż wynosi zazwyczaj 15-30 cm. Dla gruntu o średniej nośności standardowa wartość to 20 cm, ale zawsze należy dostosować ją do obciążeń (np. samochody, dach) i warunków lokalnych, zgodnie z normą PN-EN 1997-1 (Eurokod 7).

• Od czego zależy grubość płyty fundamentowej pod garaż?

  Grubość zależy przede wszystkim od nośności gruntu, obciążeń garażu, typu konstrukcji (wolnostojący lub dobudowany) oraz czynników jak mrozowe przesiąknięcie. Na słabym gruncie zwiększa się o 5-10 cm. Kluczowe jest badanie geotechniczne przed projektem.

• Czy przed budową garażu potrzebne jest badanie geotechniczne?

  Tak, badanie geotechniczne jest niezbędne, aby określić minimalną grubość płyty i uniknąć osiadania. Pozwala na precyzyjne obliczenia nośności i zbrojenia, co zapobiega kosztownym błędom.

• Jakie elementy dodatkowe musi zawierać płyta fundamentowa pod garaż?

  Płyta wymaga płaszcza wodnego (hydroizolacja z folii lub mas bitumicznych), zbrojenia siatką stalową (Ø8-12 mm), podbudowy żwirowej (20-30 cm) oraz betonu C20/25. Zalecana jest też termoizolacja (styropian XPS 10-15 cm) dla efektywności energetycznej.
