GWC pod płytą fundamentową – czy naprawdę obniża rachunki o połowę?

Rachunek za ogrzewanie domu o powierzchni 140 m² potrafi w sezonie przekroczyć 8 tys. zł, a klimatyzacja latem dokłada kolejne 1500-2500 zł. Gruntowy wymiennik ciepła pod płytą fundamentową wykorzystuje stałą temperaturę gruntu na głębokości 1,2-2 m, wynoszącą w Polsce 8-12°C przez cały rok, i oddaje ją (lub odbiera) powietrzu wentylacyjnemu, zanim trafi ono do rekuperatora. Efekt: obniżenie kosztów ogrzewania i chłodzenia o 30-40% oraz stabilizacja temperatury nawiewu zimą i latem.

• Kiedy gruntowy wymiennik pod płytą się opłaca, a kiedy to błąd?
• Etapy montażu GWC pod płytą fundamentową checklisty inwestora
• Ile kosztuje GWC pod płytą i po ilu latach się zwraca?
• GWC pod płytą czy alternatywy porównanie parametrów

Kiedy gruntowy wymiennik pod płytą się opłaca, a kiedy to błąd?

Nie każda działka i nie każdy projekt nadaje się do tego rozwiązania. Zanim wykopiesz fundament, sprawdź trzy warunki decydujące o sensie inwestycji w gwc pod płytą fundamentową: poziom wód gruntowych, rodzaj gruntu oraz obecność rekuperacji w projekcie instalacji sanitarnej.

Poziom wód gruntowych musi stabilnie utrzymywać się co najmniej 1 m poniżej spodu płyty. Woda zalewająca kanały wymiennika nie tylko blokuje przepływ powietrza, ale też w krótkim czasie koroduje elementy metalowe i sprzyja rozwojowi mikroflory. Na gruntach podmokłych, w zagłębieniach terenu oraz w bezpośrednim sąsiedztwie cieków wodnych montaż bez drenażu oznacza ryzyko kosztownych awarii w ciągu 2-3 sezonów grzewczych.

Rodzaj podłoża wpływa na efektywność wymiany cieplnej mniej, niż sugerują uproszczone artykuły, ale wciąż ma znaczenie. Piaski średnie i grube przewodzą ciepło lepiej niż gliny, co przekłada się na różnicę sprawności rzędu 8-12%. Mimo to bezprzeponowy wymiennik ciepła opiera się głównie na kontakcie powietrza z granulatem i rurkami, więc nawet na przeciętnych iłach da się uzyskać zadowalające parametry, jeśli projekt uwzględnia dłuższe kanały i mniejszy rozstaw.

Trzeci warunek bywa pomijany, a decyduje o opłacalności całego przedsięwzięcia: GWC działa wyłącznie w parze z rekuperatorem lub wentylacją mechaniczną nawiewno-wywiewną. Bez wymuszonego obiegu powietrza grunt pod płytą nie ma jak oddawać ani pobierać ciepła w sposób ciągły. Jeśli projekt domu zakłada jedynie wentylację grawitacyjną, montaż wymiennika mija się z celem, chyba że równolegle modernizujesz system wentylacji.

Orientacyjna ocena przydatności działki: dom 120-180 m², poziom wód gruntowych poniżej 2 m, rekuperator w projekcie, brak skał i gruntów ekspansywnych bezpośrednio pod płytą. Przy spełnieniu tych założeń montaż GWC pod płytą fundamentową zwykle się zwraca w ciągu 15-20 lat i poprawia komfort termiczny od pierwszego sezonu.

Kiedy warto się powstrzymać? W domach z płytą już wylana, na działkach z wysokim poziomem wód (poniżej 1 m od poziomu posadowienia) oraz wszędzie tam, gdzie nie planujesz rekuperacji. W takich sytuacjach lepszym wyborem okazuje się klasyczny GWC poziomy w odległości 2-3 m od budynku albo pompa ciepła typu solanka-woda.

Etapy montażu GWC pod płytą fundamentową checklisty inwestora

Montaż przebiega przed wylaniem płyty, w ścisłej kolejności z pracami ziemnymi i izolacyjnymi. Poniższa ścieżka technologiczna odpowiada typowemu domowi 140 m² na płycie fundamentowej i obejmuje sześć kluczowych etapów. Montaż gruntowego wymiennika ciepła etapy warto nadzorować osobiście, bo błędy na tym etapie kosztują potem dziesiątki tysięcy złotych przy rozbiórce.

Etap 1. Wykop i przygotowanie koryta

Wykop sięga 30-50 cm poniżej projektowanego poziomu płyty. Dno koryta profiluje się ze spadkiem 1-2% w kierunku jednego narożnika, gdzie przewidziano studzienkę zbiorczą lub odpływ kondensatu. Taki spadek umożliwia grawitacyjne odprowadzenie wilgoci skondensowanej w kanałach, zamiast jej kumulacji w najniższych punktach instalacji.

Etap 2. Drenaż opaskowy i odprowadzenie wody

Wokół obrysu płyty układa się rurę drenarską DN 100 w otulinie z geowłókniny, z spadkiem 0,5-1% do studni chłonnej lub skrzynki rozsączającej. Bez tego elementu woda deszczowa i gruntowa migruje pod płytę i podnosi wilgotność kanałów GWC. Norma PN-EN 1610 reguluje wymagania dla instalacji kanalizacji grawitacyjnej, w tym minimalne spadki i szczelność połączeń.

Etap 3. Podsypka i warstwa wyrównawcza

Na dno wykopu wysypuje się warstwę piasku średniego grubości 15-20 cm i zagęszcza płytową zagęszczarką 100-125 kg do wskaźnika Is ≥ 0,95. Zagęszczarka lżejsza nie zapewni wymaganej nośności, cięższa ryzykuje rozluzowanie gruntu rodzimego na głębokości. Kolejna warstwa to mieszanka piaskowo-żwirowa 0-31,5 mm grubości 10-15 cm, która pełni rolę stabilizującą i stanowi pierwszy kontakt termiczny z kanałami.

Etap 4. Montaż płyt i kanałów GWC

Najczęściej stosuje się systemowe kształtki z PP lub PEHD o średnicy 200-250 mm, łączone na kielichy z uszczelką EPDM. Rozstaw kanałów wynosi 40-60 cm, a ich łączna długość zależy od kubatury budynku dla domu 140 m² potrzeba 120-180 mb kanałów, czyli 6-9 obwodów zamkniętych. Podłączenie do centrali wentylacyjnej odbywa się przez czerpnię i wyrzutnię zlokalizowane po przeciwnych stronach budynku, by maksymalnie wydłużyć drogę powietrza pod płytą.

Nigdy nie montuj GWC przy wysokim poziomie wód gruntowych bez wcześniej wykonanego drenażu opaskowego i studni chłonnej. Zaniedbanie tego etapu skutkuje trwałym zawilgoceniem kanałów, spadkiem sprawności o 40-60% i korozją metalowych elementów czerpni w ciągu 3-5 lat.

Etap 5. Kolektory i test szczelności

Kolektory zbiorcze rozdzielają powietrze między poszczególne obwody, a ich średnica musi wynikać z bilansu ciśnień zbyt wąski kolektor tłumi przepływ, zbyt szeroki obniża prędkość poniżej progu samoczyszczenia (8-10 m/s w kanale głównym). Całość poddaje się próbie szczelności sprężonym powietrzem 200-300 Pa przez minimum 30 minut, kontrolując spadek ciśnienia manometrem o klasie dokładności 0,5.

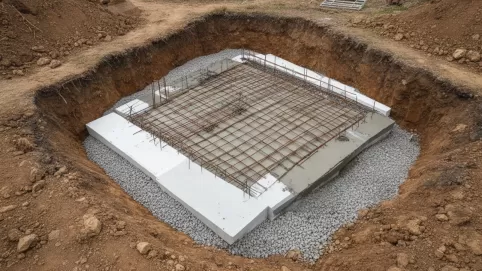

Etap 6. Zasypka, izolacja i wylanie płyty

Nad kanałami układa się warstwę piasku 10 cm, a następnie folię PE 0,3 mm i płyty XPS grubości 15-20 cm. Izolacja termiczna od strony budynku zapobiega ucieczce zgromadzonego w gruncie ciepła (lub chłodu) do wnętrza, gdy nie działa wentylacja. Płyta fundamentowa wylewana jest w klasie betonu C25/30 zbrojona podwójnymi siatkami zgodnie z Eurokodem 2 (PN-EN 1992-1-1), a jej grubość 25-30 cm rozkłada obciążenia na warstwę GWC równomiernie.

Sprawdzona lista kontrolna przed zalaniem płyty obejmuje: protokół próby szczelności, odbiór geodezyjny rozstawu kanałów, dokumentację fotograficzną każdego obwodu, sprawdzenie spadku niwelatorem oraz potwierdzenie drożności każdej rury wodą z węża.

Ile kosztuje GWC pod płytą i po ilu latach się zwraca?

Kosztorys zależy od metrażu domu, dostępności materiałów i regionu Polski, ale różnice między wykonawcami rzadko przekraczają 25%. Dla domu 140 m² typowy przedział cenowy wynosi 20-50 tys. zł brutto za kompletny system z montażem, próbą szczelności i dokumentacją powykonawczą. Samodzielny montaż pozwala obniżyć koszt o 30%, ale wymaga nadzoru projektanta z uprawnieniami w specjalności instalacyjnej.

Roczne oszczędności wynikają z trzech źródeł. Po pierwsze, nawiew zimą trafia do rekuperatora podgrzany o 3-8°C, więc rekuperator zużywa mniej energii na dogrzanie. Po drugie, latem to samo powietrze schłodzone gruntowo obniża zapotrzebowanie na klimatyzację, a w domach bez klimatyzacji utrzymuje niższą temperaturę nawiewu bez interwencji kompresora. Po trzecie, stabilizacja wilgotności względnej w kanale zmniejsza zyski ciepła utajonego. Łącznie daje to 1500-2000 zł oszczędności rocznie w typowym domu 140 m² przy obecnych cenach energii.

Przy koszcie 35 tys. zł i oszczędności 1750 zł rocznie prosty okres zwrotu wynosi 20 lat. Uwzględniając wzrost cen energii o 5% rocznie, realny czas amortyzacji skraca się do 13-15 lat. Kiedy montować GWC? Najtaniej wychodzi w trakcie budowy domu, bo drenaż i wykop są już w kosztorysie, a dostęp do koryta płyty nie wymaga dodatkowych robót.

Decyzja zależy od horyzontu planowania. Jeśli budujesz dom dla siebie i rodziny na następne 30-40 lat, zwrot w 15 lat daje realny zysk w drugiej połowie użytkowania. Jeśli planujesz sprzedaż po kilku latach, koszt GWC obciąża budżet bez wymiernej korzyści, bo nabywca rzadko zapłaci więcej za samą obecność wymiennika pod płytą.

GWC pod płytą czy alternatywy porównanie parametrów

Każde z rozwiązań ma swoje optimum zastosowania. Poniższa tabela zbiera kluczowe parametry techniczne i orientacyjne ceny w przeliczeniu na 1 m² powierzchni domu, by ułatwić szybkie porównanie jeszcze przed rozmową z projektantem.

Pompa ciepła solanka-woda osiąga najlepszy zwrot przy wysokich cenach prądu i gazu oraz przy domach słabo izolowanych termicznie. Jej wadą pozostaje zależność od energii elektrycznej i konieczność montażu dolnego źródła (sondy pionowe lub kolektor poziomy). GWC pod płytą fundamentową konkuruje z pompą głównie tam, gdzie inwestorowi zależy na pasywnym chłodzeniu i niskich kosztach eksploatacji, a nie na maksymalnej sprawności zimą.

Klasyczny GWC poziomy układa się w odległości 2-3 m od fundamentów, na głębokości 1,5-2 m, i wymaga wolnej działki o powierzchni 80-200 m². Na wąskich parcelach miejskich, gdzie brakuje miejsca na taką instalację, GWC pod płytą bywa jedyną dostępną opcją gruntową.

Najczęstsze błędy montażowe

Pierwszy to rezygnacja z drenażu opaskowego na działkach z gliniastym podłożem, gdzie woda gruntowa podsiąka kapilarnie pod płytę po każdych intensywniejszych opadach. Drugi to zbyt mały spadek kanałów, poniżej 1%, co powoduje gromadzenie kondensatu w najniższych punktach i lokalne zawilgocenie. Trzeci to brak próby szczelności przed zasypaniem, przez co nieszczelność ujawnia się dopiero podczas pracy rekuperatora i wymaga kucia posadzki. Czwarty to umieszczenie czerpni i wyrzutni po tej samej stronie budynku, co skraca drogę powietrza pod płytą i obniża sprawność nawet o 30%.

Piąty, najbardziej kosztowny błąd, to montaż GWC przy wysokim poziomie wód gruntowych bez wcześniejszych badań geotechnicznych. Bez takich badań nie sposób ocenić ryzyka, a jedno ujęcie wody w kanałach potrafi zniszczyć całą instalację w ciągu dwóch sezonów grzewczych.

Czy GWC pod płytą sprawdza się w domach bez klimatyzacji?

Tak, i to właśnie w takich domach daje największą subiektywną poprawę komfortu latem. Powietrze wychodzące z rekuperatora ma temperaturę 16-19°C zamiast 28-32°C na zewnątrz, więc mieszkańcy odczuwają wyraźne ochłodzenie bez uruchamiania jakiegokolwiek urządzenia chłodniczego. W domach pasywnych i energooszczędnych GWC pod płytą bywa jedynym elementem zapewniającym letnią stabilność termiczną bez klimatyzacji.

Jak zbadać, czy działka nadaje się pod GWC?

Potrzebujesz opinii geotechnicznej z minimum trzema otworami badawczymi do głębokości 3 m poniżej poziomu posadowienia. Dokument określa poziom wód gruntowych w cyklu rocznym, rodzaj gruntu, nośność oraz zalecenia dotyczące drenażu. Koszt takiej opinii wynosi 1500-3500 zł, a jej brak przy inwestycji 30-50 tys. zł to fałszywa oszczędność.

Połączenie gruntowego wymiennika z rekuperatorem wymaga też właściwego doboru wentylatorów. Modele DC o stałym wydatku przy stałym ciśnieniu utrzymują nominalną wydajność nawet przy rosnącym oporze zabrudzonych filtrów GWC, co w praktyce oznacza stabilne parametry przez cały rok eksploatacji.

Przed wylaniem płyty zrób szczegółową dokumentację fotograficzną każdego obwodu GWC z miarką w kadrze. Za pięć lat, gdy przyjdzie czas na czyszczenie lub modernizację, ta dokumentacja zaoszczędzi godziny poszukiwań tras rur w geodezyjnej mapie powykonawczej.

Źródła i normy

PN-EN 1610 Instalacje kanalizacji grawitacyjnej Wymagania i badania przy odbiorze (spadki, szczelność, materiały).
Eurokod 2 (PN-EN 1992-1-1) Projektowanie konstrukcji z betonu, w tym płyt fundamentowych na gruncie.
PN-EN ISO 13790 Charakterystyka energetyczna budynków, metoda obliczania zapotrzebowania na energię do ogrzewania i chłodzenia.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.) w zakresie wentylacji i izolacyjności przegród.
Warunki gruntowe i poziom wód: opinia geotechniczna sporządzona zgodnie z normą PN-EN 1997-2 (Eurokod 7, badania geotechniczne).
Strona internetowa Instytutu Techniki Budowlanej (itb.pl) publikacje dotyczące wentylacji budynków energooszczędnych i pasywnych.
