Jak połączyć stary fundament z nowym? Dylatacja i pręty

Stary fundament łączy się z nowym na dwa sposoby: sztywno, przez stalowe pręty zbrojeniowe osadzone w starym fundamencie (poradniki podają zwykle średnicę około 20 mm), albo przez dylatację, czyli rozdzielenie obu fundamentów tak, żeby każda część domu osiadała niezależnie. Przy rozbudowie, gdy stary budynek dawno osiadł, a nowa część dopiero będzie osiadać, część poradników zaleca dylatację i nieobciążanie starych ław, inne wskazują pręty jako metodę uniwersalną. Wybór metody, średnicy prętów, głębokości zakotwienia i szerokości szczeliny należy do konstruktora, bo zależy od gruntu, głębokości posadowienia i stanu starego fundamentu.

• Dylatacja czy pręty: jak wybrać sposób połączenia fundamentów?
• Na jakim poziomie posadowić nowy fundament względem starego?
• Jak połączyć stary fundament z nowym prętami zbrojeniowymi?
• Jak wykonać dylatację między starym a nowym fundamentem?
• Porównanie metod łączenia starego fundamentu z nowym
• Jak przygotować powierzchnię starego betonu przed betonowaniem?
• Jakie są sposoby na wzmocnienie fundamentów starego domu?
• Ile trzeba odczekać po wylaniu fundamentów?
• Najczęstsze błędy przy łączeniu starego fundamentu z nowym
• Lista kontrolna przed połączeniem fundamentów

Dylatacja czy pręty: jak wybrać sposób połączenia fundamentów?

Wybór zależy od tego, czy obie części budynku będą osiadać w tym samym tempie. Jeśli stary fundament jest od dawna ustabilizowany, a nowy będzie osiadał jeszcze przez kilka lat, sztywne połączenie wiąże ze sobą dwie części, które pracują inaczej, natomiast dylatacja pozwala im pracować osobno.

Dobrze pokazuje to wątek na Forum Budowlanym o rozbudowie około 70-letniego domu w zabudowie bliźniaczej. Stary fundament był z pełnej cegły, nowy miał być betonowy, a grunt stanowił mocno ubity żółty piasek. Kierownik budowy zalecał połączenie obu fundamentów prętami fi 20 na całej długości, murarz chciał je oddzielić przekładką z papy, licząc, że całość usztywni wieniec stropowy. Inwestor zwracał uwagę, że stary fundament osiadł około 50 lat wcześniej, a nowy zrobi to w ciągu kilku lat.

W odpowiedzi na forum padło ważne rozróżnienie: wieniec nie zapobiega osiadaniu, tylko usztywnia konstrukcję, a za równomierność osiadania odpowiadają ławy fundamentowe. Odpowiadający zwrócił też uwagę, że rozwiązanie tego styku powinno być w projekcie. Wniosek praktyczny: spór między wykonawcami na budowie nie zastępuje rysunku konstrukcyjnego, a sposób połączenia ma wynikać z projektu rozbudowy.

Rozbudowa na płycie fundamentowej

Jeśli dobudówka ma stanąć na płycie fundamentowej, a stary dom stoi na ławach, pytanie pozostaje to samo: łączyć sztywno czy oddzielić. Opisane niżej rozwiązania dotyczą głównie ław, dlatego styk płyty ze starą ławą, w tym ewentualne pręty lub szczelinę dylatacyjną, trzeba mieć rozrysowany w projekcie konstrukcyjnym. Jeśli dopiero wybierasz rodzaj fundamentu dla dobudówki, przyda się tekst o tym, co jest droższe: płyta fundamentowa czy fundament tradycyjny.

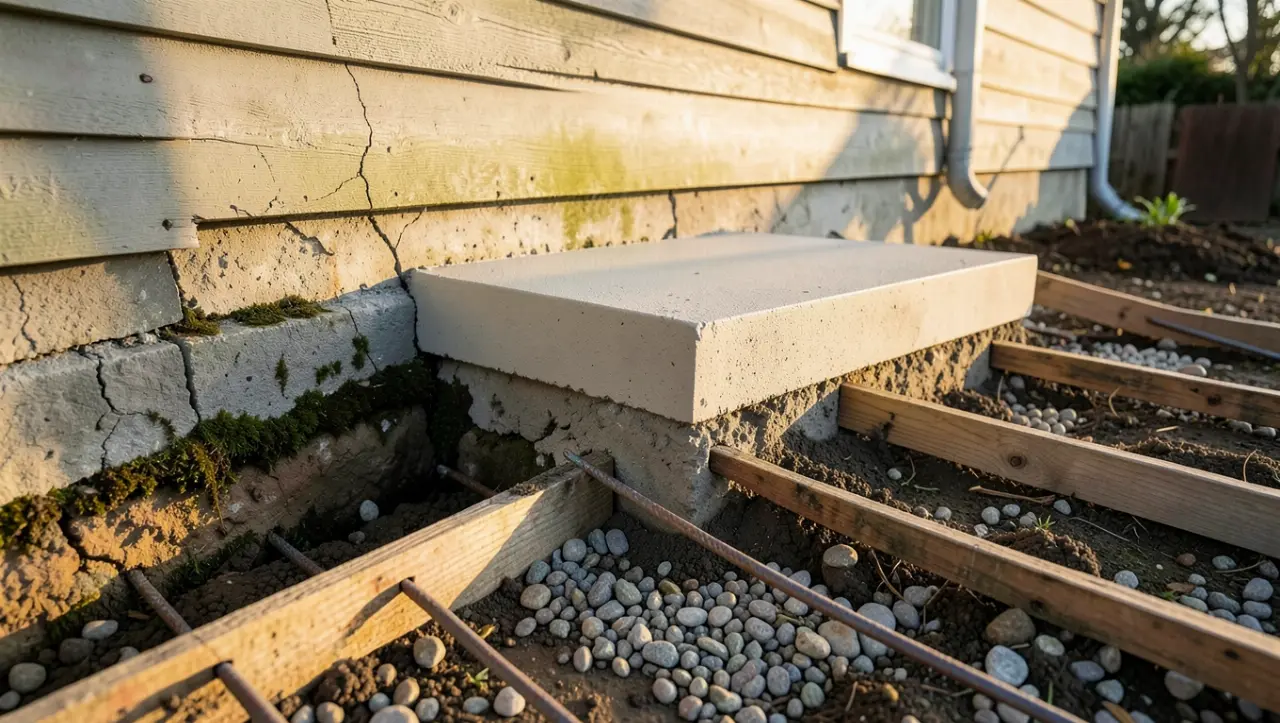

Na jakim poziomie posadowić nowy fundament względem starego?

Najbezpieczniej jest posadowić nowy fundament powyżej starego, wariant na tym samym poziomie wymaga spełnienia warunków, a posadowienia poniżej starego lepiej unikać. Te trzy możliwości opisuje poradnik Castoramy o usytuowaniu nowych fundamentów.

Nadwieszenie oznacza, że nowa ława nie opiera się na starej, więc jej nie dociąża. Ten sam poradnik podkreśla, że obu części domu nie powinno się łączyć ze sobą na siłę, a najlepszym rozwiązaniem jest oddzielenie ich dylatacją, łącznie z fundamentami.

Przy odkopywaniu obowiązuje prosta zasada: nigdy nie odsłaniaj starego fundamentu na całej długości naraz. Jeśli trzeba go odkopać, rób to odcinkami nie dłuższymi niż 1,5 m, żeby nie naruszyć stateczności istniejącego budynku. Prace przy fundamentach starego domu niosą ryzyko błędów konstrukcyjnych i wypadków, dlatego sposób wykonania nowego fundamentu powinien ustalić doświadczony konstruktor.

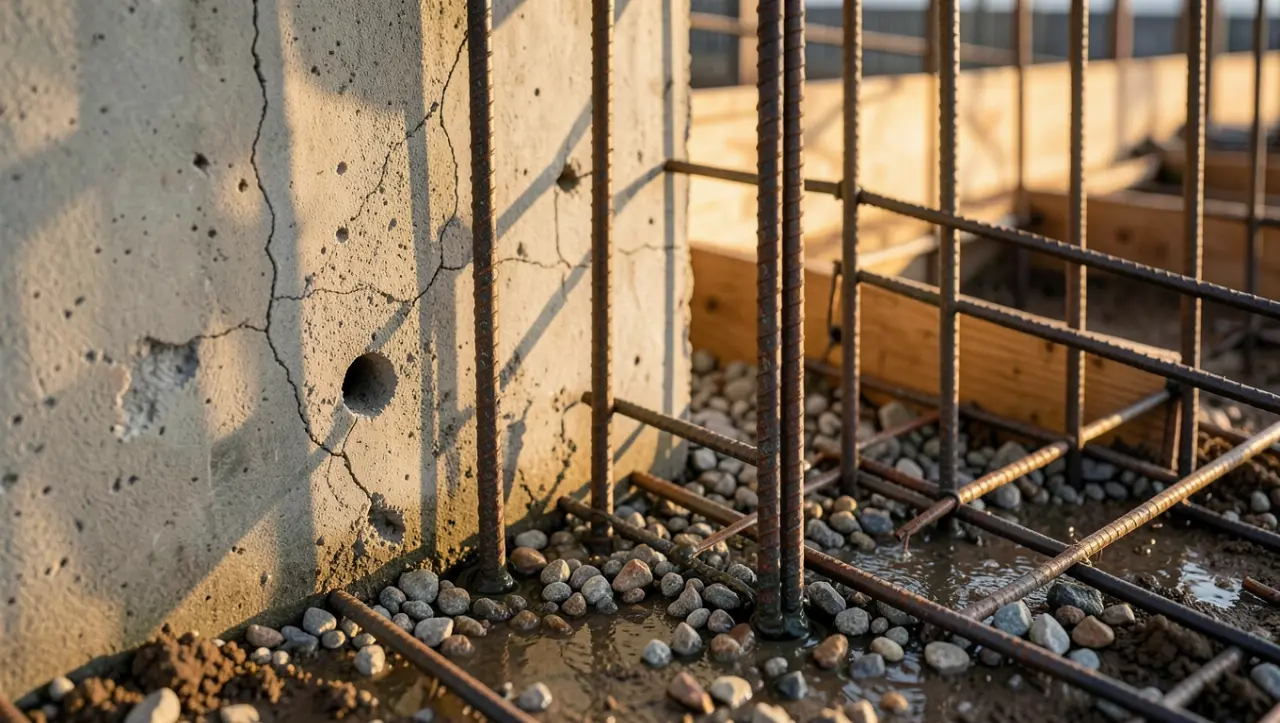

Jak połączyć stary fundament z nowym prętami zbrojeniowymi?

Sztywne połączenie polega na osadzeniu stalowych prętów w otworach wywierconych w starym fundamencie i zabetonowaniu ich drugiego końca w nowym fundamencie. Poradnik homepulse.pl o łączeniu fundamentów podaje pręty o średnicy około 20 mm, zakotwione w starym betonie na głębokość 15-20 cm, z zastrzeżeniem, że dokładna głębokość zależy od średnicy prętów i obciążeń.

Kolejność prac według tego opisu:

1. Ocena stanu starego fundamentu: pęknięcia, ubytki i inne uszkodzenia mogą osłabić połączenie.
2. Oczyszczenie powierzchni starego betonu z kurzu, gruzu, oleju, luźnych fragmentów i resztek starej zaprawy.
3. Wiercenie otworów na odpowiednią głębokość, w równych odstępach wzdłuż całej linii połączenia.
4. Osadzenie prętów w otworach.
5. Betonowanie nowego fundamentu z właściwym zagęszczeniem mieszanki betonowej.

Dwa błędy psują to połączenie najczęściej: zbyt płytkie osadzenie prętów, które pod obciążeniem mogą zostać wyrwane, i zbyt duży rozstaw, który daje niewystarczające zespolenie. Konkretnego rozstawu poradnik nie podaje, więc trzeba go wziąć z projektu.

Opisy kotwienia dotyczą starego betonu. Jeśli stary fundament jest z cegły, jak w przykładzie z forum, sposób osadzenia prętów i sens sztywnego połączenia trzeba ustalić z konstruktorem.

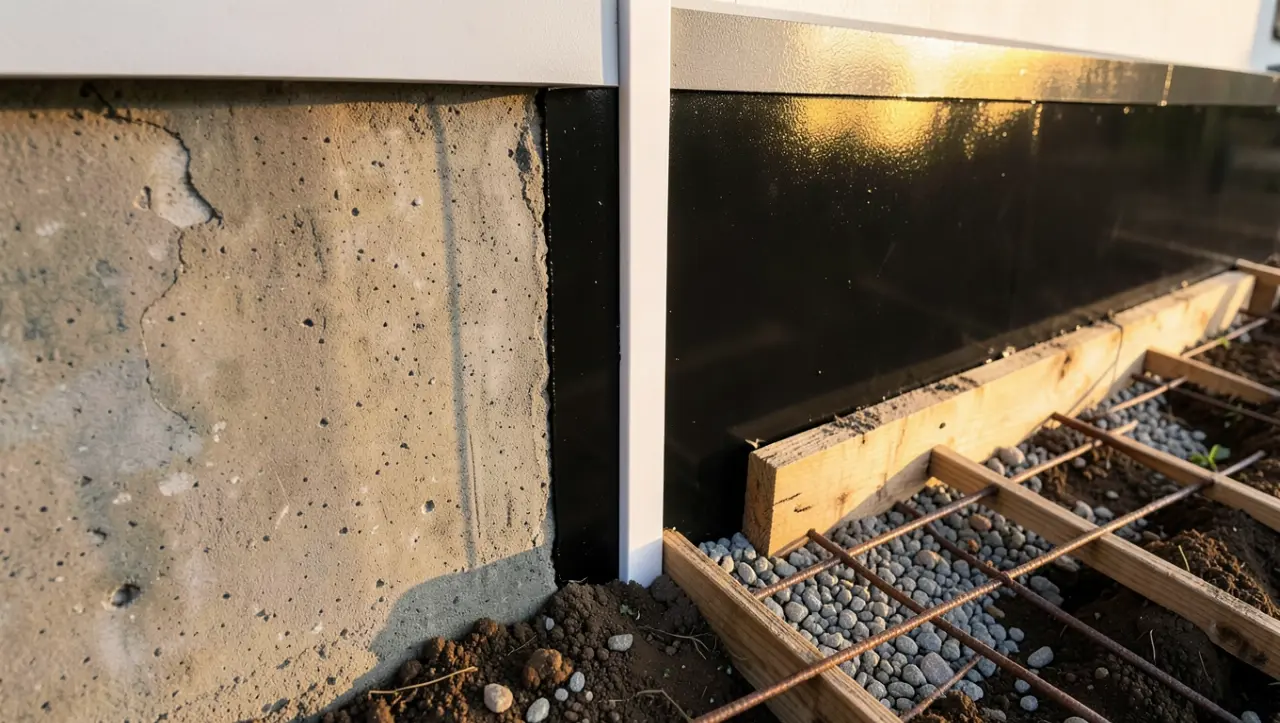

Jak wykonać dylatację między starym a nowym fundamentem?

Dylatacja to szczelina między fundamentami, która nie pozwala przenosić naprężeń z jednej części budynku na drugą. Stosuje się ją przy łączeniu budynków o różnej charakterystyce, zwłaszcza gdy mogą one osiadać w różnym tempie albo inaczej reagować na zmiany temperatury.

Poradnik homepulse.pl podaje szczelinę o szerokości 5-10 mm wypełnioną specjalnymi profilami dylatacyjnymi lub materiałami elastycznymi. Traktuj ten zakres jako orientacyjny: szerokość szczeliny w konkretnym budynku wynika z projektu. Według Castoramy dylatacja powinna obejmować także fundamenty, a nowe ławy nie mogą obciążać starych.

Przekładka z papy, którą proponował murarz w opisanym na forum przypadku, to w praktyce rozdzielenie obu fundamentów. Czy taki detal wystarczy, zależy od przewidywanego osiadania i musi to rozstrzygnąć projekt, a nie założenie, że wieniec wszystko usztywni.

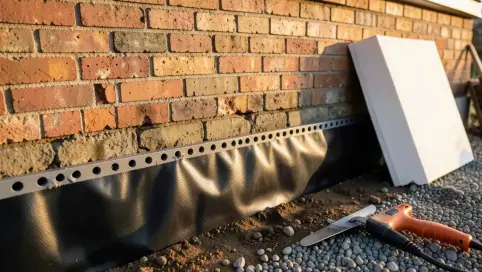

Jak zabezpieczyć stary fundament przed wilgocią przy rozbudowie?

Najbardziej narażone na wilgoć jest miejsce styku, dlatego szczelinę dylatacyjną trzeba zabezpieczyć przed wodą i czynnikami atmosferycznymi materiałami uszczelniającymi. Profile i materiały elastyczne w szczelinie mają też chronić przed wilgocią i korozją. Dobór pełnej hydroizolacji nowej części, także gdy dobudówka stoi na płycie, omawiamy w tekście o izolacji przeciwwodnej płyty fundamentowej.

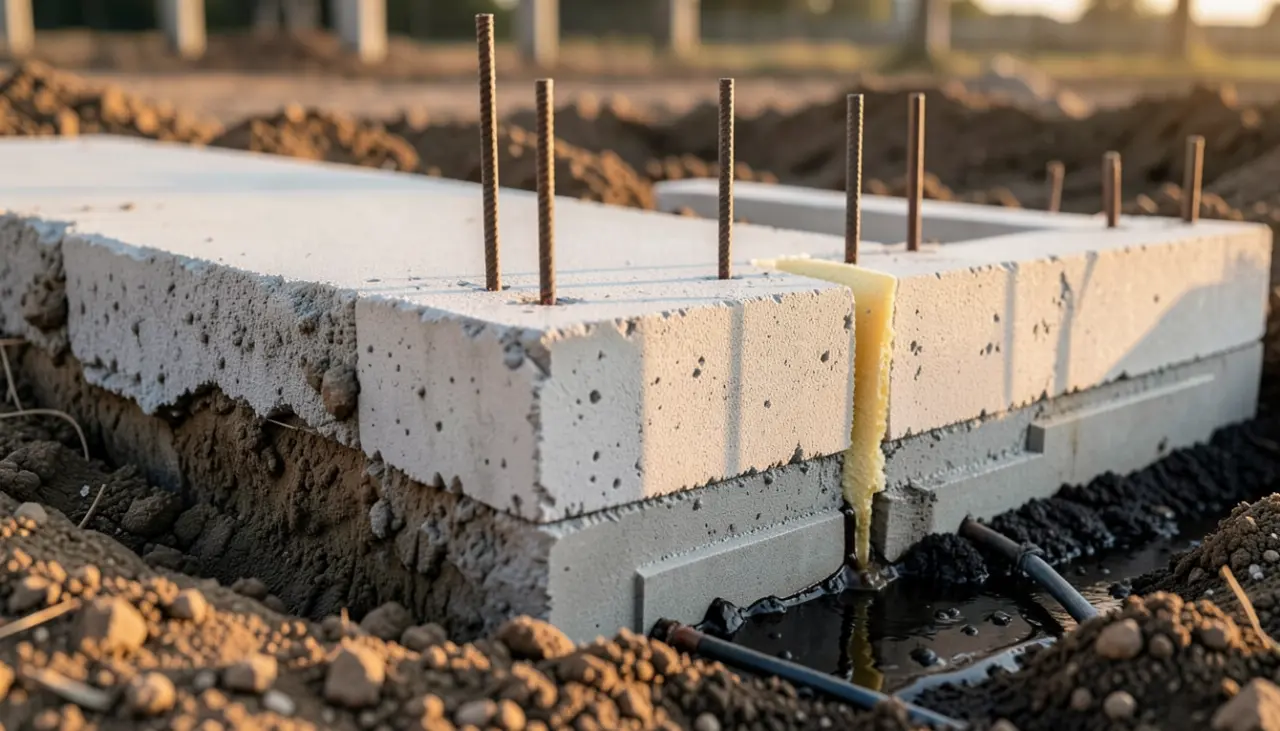

Porównanie metod łączenia starego fundamentu z nowym

Pręty dają sztywne połączenie, dylatacja rozdziela części o różnym osiadaniu, podbicie wyrównuje poziomy posadowienia, a iniekcja wzmacnia słaby grunt. Zestawienie poniżej opiera się na opisie metod z cytowanego wyżej poradnika homepulse.pl.

Zestawienie nie zawiera kwot, więc koszt każdej metody trzeba ustalić w wycenie wykonawcy dla konkretnego budynku.

Jak przygotować powierzchnię starego betonu przed betonowaniem?

Starą powierzchnię trzeba zszorstkować, usunąć luźne fragmenty i zabrudzenia, a dopiero potem nałożyć środek wiążący zgodnie z instrukcją producenta. Poradnik Kruszbetu o łączeniu starego betonu z nowym wymienia do tego szczotkę drucianą, młotek oraz sprężone powietrze albo czystą wodę pod ciśnieniem i zaznacza, że czyszczenie może trwać nawet kilka dni.

Środki wiążące opisane w tym poradniku:

• SBR: preparat o mlecznobiałym kolorze, zawierający 55% substancji stałych, według poradnika zastyga w około 45 minut.
• Nieemulgujący PVA: powszechny preparat, stosowany także w cementowych farbach wodnych.
• Lateks akrylowy: 45% substancji stałych, wyższa lepkość niż inne kleje wiążące, odporny na UV, ale koaguluje w wysokich temperaturach i przy ekstremalnych działaniach mechanicznych.

Uwaga na sprzeczne zalecenia: Kruszbet wymaga, by beton był całkowicie suchy przed nałożeniem środka wiążącego, a poradnik homepulse.pl zaleca zwilżenie oczyszczonej powierzchni wodą. Rozstrzyga karta techniczna konkretnego produktu. Te wskazówki dotyczą przyczepności nowego betonu do starego i nie odpowiadają na pytanie, czy fundamenty łączyć prętami, czy rozdzielić dylatacją.

Jakie są sposoby na wzmocnienie fundamentów starego domu?

Najczęściej opisywane sposoby to podbicie fundamentu, czyli podmurowanie lub podbetonowanie istniejącej ławy, oraz wzmocnienie gruntu iniekcją (jet grouting). Podbicie stosuje się głównie wtedy, gdy nowy fundament ma być posadowiony na innej głębokości niż stary, a jego niewłaściwe wykonanie może uszkodzić istniejącą konstrukcję. Wymaga też oszacowania nośności gruntu, bo nadmierny ciężar może zdestabilizować budynek.

Jet grouting polega na wtłaczaniu pod ciśnieniem mieszanki cementowej do gruntu, co zwiększa jego nośność. Sięga się po nią przy słabym podłożu, a o potrzebie jej zastosowania decyduje inżynier po ocenie warunków gruntowych. Jeśli problemem starego domu jest zbyt płytkie posadowienie, przeczytaj też tekst o za płytko posadowionych fundamentach.

Jak zrobić fundament pod starym domem?

Fundament pod istniejącym domem wykonuje się metodą podbicia: pod starą ławą dobudowuje się mur lub beton, z dużą ostrożnością i przez doświadczonego wykonawcę. Castorama podaje limit odsłaniania starego fundamentu odcinkami do 1,5 m dla budowy nowego fundamentu obok starego; długość odcinków i kolejność robót przy podbiciu musi określić konstruktor.

Ile trzeba odczekać po wylaniu fundamentów?

Beton osiąga około 70% wytrzymałości po 7 dniach, a pełną wytrzymałość po około 28 dniach. Według poradnika homepulse.pl dalsze prace można rozpocząć po tygodniu, ale z zachowaniem ostrożności. To wartości orientacyjne: termin obciążania nowego fundamentu kolejnymi warstwami ścian ustala kierownik budowy.

Najczęstsze błędy przy łączeniu starego fundamentu z nowym

Największe ryzyko to posadowienie nowego fundamentu poniżej starego i odkopanie starego fundamentu na całej długości naraz. Pozostałe błędy wynikają głównie z pomijania projektu i przygotowania podłoża.

• Posadowienie nowego fundamentu poniżej starego bez technologii chroniących istniejący budynek.
• Odsłanianie starego fundamentu na całej długości zamiast odcinkami do 1,5 m.
• Opieranie nowych ław na starych i dociążanie ich, zamiast nadwieszenia.
• Sztywne łączenie części o wyraźnie różnym osiadaniu bez decyzji konstruktora.
• Liczenie na to, że wieniec stropowy zastąpi prawidłowo wykonane ławy, choć nie zapobiega on osiadaniu.
• Zbyt płytkie osadzenie prętów albo zbyt duży rozstaw między nimi.
• Betonowanie na brudnej powierzchni z kurzem, olejem lub resztkami zaprawy.
• Pominięcie oceny stanu starego fundamentu przed wierceniem.
• Niezabezpieczona przed wilgocią szczelina dylatacyjna.

Lista kontrolna przed połączeniem fundamentów

1. Sprawdź, czy projekt rozbudowy określa sposób połączenia: pręty, dylatacja albo podbicie.
2. Ustal z konstruktorem poziom posadowienia nowego fundamentu względem starego.
3. Oceń stan starego fundamentu: pęknięcia, ubytki, materiał (beton czy cegła).
4. Zaplanuj odkopywanie odcinkami, bez odsłaniania całej długości naraz.
5. Przy prętach: uzyskaj z projektu średnicę, głębokość zakotwienia i rozstaw.
6. Przy dylatacji: ustal szerokość szczeliny, materiał wypełnienia i uszczelnienie przed wilgocią.
7. Oczyść stary beton i stosuj środek wiążący według karty technicznej producenta.
8. Nie obciążaj nowego fundamentu, dopóki kierownik budowy nie potwierdzi, że beton ma wymaganą wytrzymałość.
