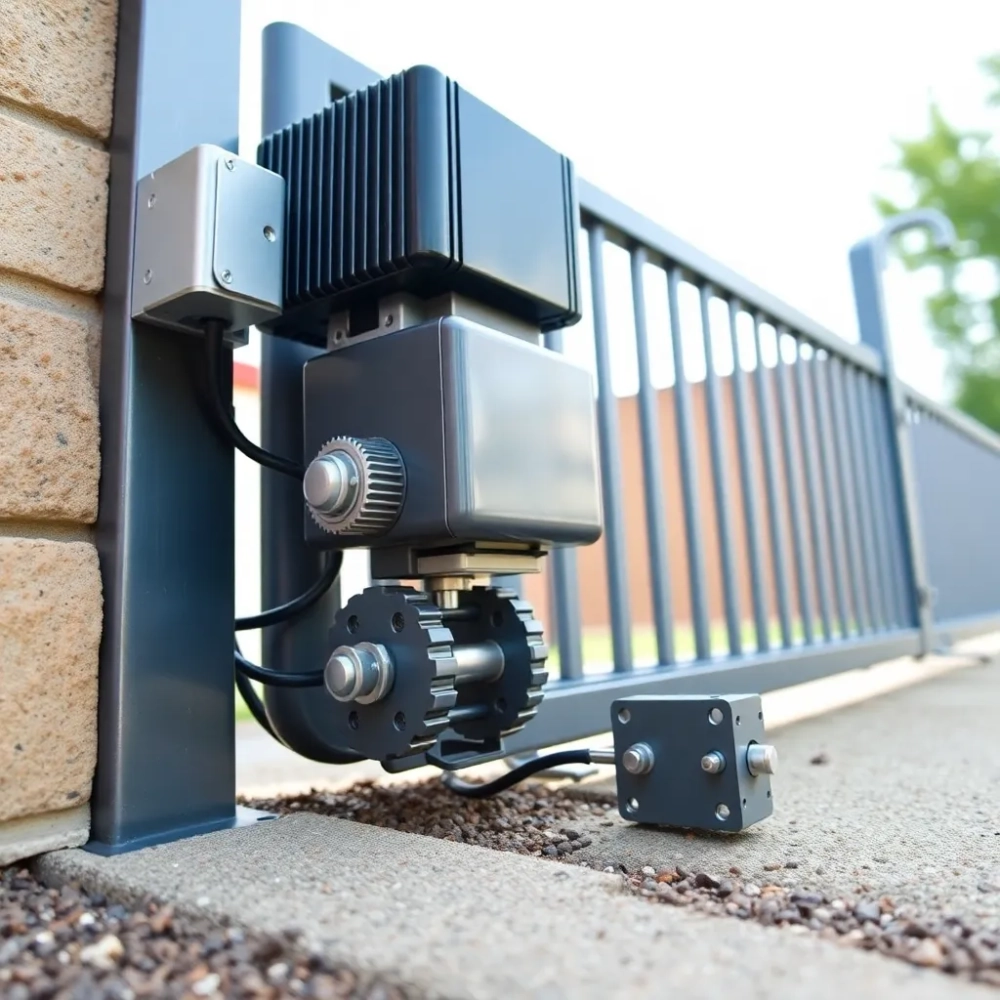

Zamontuj napęd do bramy przesuwnej w 2026 – co warto wiedzieć

Każdy, kto choć raz walczył z wychodzącą z prowadnic bramą przesuwną, wie, jak frustrujące potrafi być samodzielne zamykanie posesji po ciężkim dniu. Automatyka bramowa rozwiązuje ten problem, ale tylko wtedy, gdy montaż napędu do bramy przesuwnej przebiegnie bez błędów jeden nietrafiony pomiar odległości między kołem zębatym a listwą, i cały mechanizm zaczyna piszczeć, szarpać lub odmawiać posłuszeństwa. Poniżej znajdziesz kompletny przewodnik, który przeprowadzi cię przez każdy etap instalacji, wskazując zarówno pułapki, jak i sposoby ich ominięcia.

• Przygotowanie instalacji elektrycznej
• Przygotowanie fundamentu
• Montaż napędu na fundamencie
• Montaż napędu do bramy przesuwnej pytania i odpowiedzi

Przygotowanie instalacji elektrycznej

Instalacja elektryczna to fundament każdego sprawnego napędu bez niej nawet najlepszy silnik nie wyrówna poziomu bezpieczeństwa. Zanim wbijesz pierwszą łopatę, musisz dokładnie zaplanować trasę przewodów. Kable zasilające i sterujące prowadzi się przed wylaniem fundamentu, ponieważ przebudowa istniejącej linii po zasypaniu wykopu pochłania dodatkowy dzień pracy i nerwy. Studzienkę przyłączeniową umieszcza się w odległości 30-50 cm od planowanego stanowiska napędu, co pozwala na swobodne manewrowanie przy podłączaniu zacisków.

Przekrój przewodów dobiera się do długości linii i mocy silnika. W typowych instalacjach domowych przewód YDY 3×2,5 mm² obsłuży napęd o mocy do 500 W na odcinku do 20 metrów. Przy dłuższych trasach konieczne jest zwiększenie przekroju do 3×4 mm², inaczej spadki napięcia sprawią, że silnik będzie pracował z obniżoną siłą ciągu, a kondensator rozruchowy skróci żywotność. Pomiar rezystancji pętli zwarciowej przed uruchomieniem to obowiązkowy krok norma PN-HD 60364-4-41 wymaga wartości nie wyższej niż 5 Ω dla instalacji z wyłącznikiem różnicowoprądowym 30 mA.

Uziemienie montuje się zgodnie z wymaganiami ochrony przed porażeniem prądem elektrycznym. Kołek uziemiający wbija się minimum 1,5 metra w grunt, a przewód o przekroju 6 mm² łączy się z zaciskiem PE napędu. W rejonach o wysokim oporze gruntu, np. na terenach piaszczystych, warto rozważyć uziom pierścieniowy wokół fundamentu taki układ obniża opór uziemienia nawet do 10 Ω, co znacząco poprawia skuteczność ochrony przeciwporażeniowej.

Sprawdź Cennik montażu bram garażowych

Dodatkowe zabezpieczenia obejmują wyłącznik separacyjny montowany w zasięgu ręki operatora, zgodnie z wymaganiami normy PN-EN 12453 dotyczącej bezpieczeństwa automatycznych bram. Urządzenie to musi odcinać wszystkie przewody fazowe, w tym przewód neutralny, co oznacza że wyłącznik musi być dwu- lub czterobiegunowy. Dobrą praktyką jest umieszczenie puszki przyłączeniowej z zaciskami śrubowymi na wysokości około 120 cm nad poziomem gruntu sucho, czytelnie, bezpiecznie.

Przewody sterujące, np. do fotokomórek lub breloków, prowadzi się osobną linią w peszlu o średnicy minimum 20 mm. Warto zostawić zapas przewodu w formie pętli przed wlotem do puszki minimum 30 cm zapasu pozwala na wielokrotne przestawianie zacisków bez dodatkowego kucia. Kable w ziemi muszą być odporne na wilgoć i uszkodzenia mechaniczne polietylenowa powłoka PE wystarczy w typowych warunkach, ale w newralgicznych strefach lepiej sięgnąć po peszel.

Połączenia w puszce rozdzielczej trzeba wykonać starannie, zaginając żyły i nakładając tuleje zaciskowe to minimalizuje ryzyko luzów elektrycznych, które generują i awarie. Każde połączenie sprawdza się miernikiem izolacji, a wynik powinien być wyższy niż 1 MΩ przy napięciu probierczym 500 V DC.

Polecamy Kalkulator punktów montażowych siłowników do bramy skrzydłowej

Przygotowanie fundamentu

Fundament pod napęd do bramy przesuwnej to element, od którego zależy stabilność całego mechanizmu przez kolejne dekady. Jego wymiary dyktuje przede wszystkim masa skrzydła oraz warunki gruntowe na działce. Przy typowej bramie ważącej do 500 kg wystarczy blok o powierzchni 40×40 cm i głębokości 80 cm w środkowej Polsce. Na cięższych konstrukcjach, przekraczających 800 kg, powierzchnię fundamentu zwiększa się do 60×60 cm, a głębokość do 100 cm.

Klasa wytrzymałości betonu to temat, którego nie wolno lekceważyć. Beton C20/25 według normy PN-EN 206+A2 wystarczy w typowych warunkach, ale na gruntach gliniastych, które intensywnie pochłaniają wodę, lepszym wyborem będzie C25/30 o obniżonym współczynniku wodochłonności. Do mieszanki dodaje się plastyfikator uplastyczniający, który poprawia urabialność przy zachowaniu wysokiej wytrzymałości. Wylewkę wykonuje się w jednym cyklu roboczym, bez przestojów generujących zimne spoiny.

Zbrojenie fundamentu znacząco podnosi jego odporność na naprężenia. Pręty żebrowane fi 12 mm układa się w siatkę co 15 cm w obu kierunkach, tworząc rdzeń nośny. Minimalne zakotwienie prętów w betonie wynosi 20-krotność średnicy, czyli przy fi 12 mm potrzeba co najmniej 24 cm zazębienia. Warto zadbać o 4-centymetrowe przykrycie betonowe z każdej strony to chroni stal przed korozją i spełnia wymagania normy PN-EN 1992-1-1 dotyczącej trwałości konstrukcji.

Zobacz Brama WIŚNIOWSKI NOBLA Instrukcją montażu

Na słabszych gruntach, gdzie poziom wód gruntowych jest wysoki, warto rozważyć włókna makrosyntetyczne dodawane do mieszanki betonowej. Redukują one ryzyko mikropęknięć skurczowych, które w fundamentach narażonych na cykle zamrażania i rozmrażania prowadzą do degradacji struktury. Rozwiązanie to podnosi koszt metra sześciennego betonu o około 25-35 PLN, ale eliminuje ryzyko kosztownych napraw w przyszłości.

Głębokość fundamentu musi przekraczać strefę przemarzania charakterystyczną dla regionu. W centralnej Polsce to minimum 80 cm, w rejonie Suwałk i Białegostoku nawet 140 cm. Pominięcie tej zasady skutkuje wypychaniem fundamentu siłami mrozu, co prowadzi do przesunięcia napędu i luzów w mechanizmie zamykania. Przed wylaniem betonu dno wykopu wyrównuje się warstwą chudego betonu B10 o grubości 10-15 cm taka podsypka stabilizuje posadowienie i zapewnia równe podłoże.

Blachy kotwowe do mocowania napędu zatapia się w świeżym betonie, ustawiając je prostopadle do kierunku przesuwu skrzydła. Otwory w blachach muszą odpowiadać rozstawowi śrub mocujących w podstawie silnika przeważnie to cztery otwory fi 12-14 mm w kwadracie 100×100 mm. Błędy w pozycjonowaniu blach korektuje się przed stwardnieniem betonu, bo późniejszewiercenie w stwardniałym betonie osłabia jego strukturę.

Montaż napędu na fundamencie

Po trzech tygodniach od wylania fundamentu, gdy beton osiągnie minimum 75% wytrzymałości projektowej, można przystąpić do właściwego montażu napędu. Wcześniejsze obciążenie fundamentu grozi mikropęknięciami, które osłabią całą konstrukcję. Sprawdzenie twardości powierzchni czubkiem klucza płaskiego 14 mm to szybki test jeśli nie zostawia śladu, beton jest gotowy do obciążeń.

Ustawienie silnika zaczyna się od wstępnego zamocowania na klockach drewnianych, które umożliwiają regulację wysokości bez konieczności odkręcania. Kluczowy parametr to odległość między kołem zębatym napędu a listwą montowaną na skrzydle bramy. Luz powinien wynosić 1-2 mm zbyt mały luz powoduje tarcie i przegrzewanie, zbyt duży generuje luzy dynamiczne uderzające w zęby koła. Pomiaru dokonuje się szczelinomierzem lub kawałkiem tektury o grubości 1 mm jeśli wchodzi między zęby z lekkim oporem, ustawienie jest prawidłowe.

Regulacja wysokości silnika odbywa się za pomocą podkładek dystansowych lub śrub regulacyjnych w stopce. Każdy milimetr odchyłki od poziomu przekłada się na nierównomierne obciążenie łożysk w skrajnych przypadkach żywotność mechanizmu skraca się o połowę. Warto użyć poziomnicy 0,5 mm/m, dociskając ją bezpośrednio do powierzchni obudowy.

Dopasowanie koła zębatego do listwy to etap, który wymaga cierpliwości. Listwy dostarczane z napędem mają zazwyczaj moduł zęba 4, ale tańsze zamienniki mogą mieć moduł 3 lub 5 niekompatybilność prowadzi do przyspieszonego zużycia. Przed zakupem zamiennej listwy warto sprawdzić jej parametry suwmiarką: wysokość zęba, rozstaw oraz grubość płaskowyżu. Idealne dopasowanie oznacza, że ząb listwy wchodzi w wrąb koła na głębokość 70-80% swojej wysokości.

Podpory silnika muszą być solidnie przytwierdzone do blach kotwowych śrubami M10 lub M12, w zależności od masy urządzenia. Moment dokręcania podawany przez producentów wynosi zazwyczaj 40-60 Nm dla śrub M10 i 70-100 Nm dla M12. Zbyt słabe dokręcenie powoduje wibracje przenoszące się na obudowę, zbyt mocne odkształcenie podstawy i luzy w łożyskach wału. Po dokręceniu sprawdza się szczeliny między podstawą a blachą maksymalny luz to 0,2 mm, w przeciwnym razie trzeba wstawić podkładki wyrównawcze.

Podłączenie elektryczne wymaga szczególnej staranności. Przewody fazowy, neutralny i ochronny muszą trafić na właściwe zaciski zgodnie ze schematem ideowym odwrotne podłączenie fazy i neutralnego nie spowoduje zwarcia, ale sterownik wykryje błąd i zablokuje pracę. Zaciski śrubowe dokręca się z momentem 0,8-1,2 Nm, a połączenia zabezpiecza koszulkami termokurczliwymi. Przed pierwszym uruchomieniem koniecznie trzeba sprawdzić ciągłość uziemienia i izolacji przewodów miernikiem wynik poniżej 1 MΩ dyskwalifikuje instalację.

Uruchomienie próbne to moment prawdy dla całego montażu. Bramę przesuwa się ręcznie przez pełen cykl otwierania i zamykania, nasłuchując nietypowych dźwięków tarcia czy stukania. Płynność ruchu świadczy o prawidłowym ustawieniu, szarpanie wskazuje na luz w mechanizmie lub nierówności listwy. Po przejściu testu manualnego uruchamia się silnik w trybie otwierania, obserwując pobór prądu przy poprawnym ustawieniu przełożeń i obciążeniu ruchomym prąd nie przekracza wartości znamionowej podanej na tabliczce znamionowej. Przegrzewanie silnika powyżej 80°C przy temperaturze otoczenia 25°C świadczy o nieprawidłowym luzie między kołem a listwą lub zbyt dużym oporze ruchu skrzydła.

Regulacja parametrów pracy napędu obejmuje ustawienie siły ciągu, prędkości ruchu skrzydła i czasu autodomykania. Wartości te dobiera się do masy i wymiarów konkretnej bramy producenci podają zakresy w instrukcji, ale ostateczne ustawienie wymaga obserwacji rzeczywistego zachowania skrzydła. Fotokomórki bezpieczeństwa testuje się przedmiotem o wymiarach 10×10×30 cm prawidłowo działający system zatrzymuje bramę i zmienia kierunek ruchu w ciągu 0,5 sekundy od przerwania wiązki.

Samodzielny montaż napędu do bramy przesuwnej to wyzwanie, które wymaga precyzji i cierpliwości, ale przy odrobinie wprawy można zrealizować je bez wzywania ekipy serwisowej. Jeśli wolisz powierzyć to zadanie specjalistom, skontaktuj się z doświadczonym instalatorem w Twojej okolicy profesjonalny montaż z gwarancją to spokój na lata.
