Montaż automatyki do bramy dwuskrzydłowej – kompletny poradnik krok po kroku

Stajesz przed bramą, deszcz pada prosto w twarz, pilot leży w kurtce właśnie wrzuconej do przedpokoju, a Ty szukasz konkretnej odpowiedzi: jak poprawnie przeprowadzić montaż automatyki do bramy dwuskrzydłowej, żeby działała przez lata, nie zacięła się w pierwszą zimę i nie naraziła domowników na przytrzaśnięcie palców. Poniżej znajdziesz pełną ścieżkę od doboru siłowników, przez okablowanie i ustawienia centrali, aż po pułapki, które kosztują powtórny demontaż.

• Jak dobrać siłowniki do bramy skrzydłowej
• Podłączenie fotokomórek i centrali sterującej krok po kroku
• Najczęstsze błędy przy montażu napędu do bramy dwuskrzydłowej

Jak dobrać siłowniki do bramy skrzydłowej

Najważniejszy parametr to masa skrzydła, nie jego szerokość, jak często błędnie zakładają kupujący. Siłownik ramowy z łatwością ruszy skrzydło o wadze 200 kg, ale jeśli punkt ciężkości odsunięty jest od zawiasu powyżej 60 cm, moment obrotowy potrzebny do ruszenia takiego ramienia rośnie skokowo. Sprawdź więc geometrię: zmierz odległość osi zawiasu od środka geometrycznego skrzydła, a otrzymasz ramię dźwigni.

Szerokość skrzydła determinuje natomiast długość skoku tłoczyska. Dla bram do 2 m wystarczy siłownik o skoku 300 mm, powyżej tej wartości sięgnij po 400-500 mm, bo krótszy nie domknie skrzydła do pozycji zamkniętej i narazi ramę na odkształcenia przy każdym silniejszym podmuchu wiatru. Wartość katalogowa zawsze podawana jest dla skrzydła prostokątnego i płaskiego.

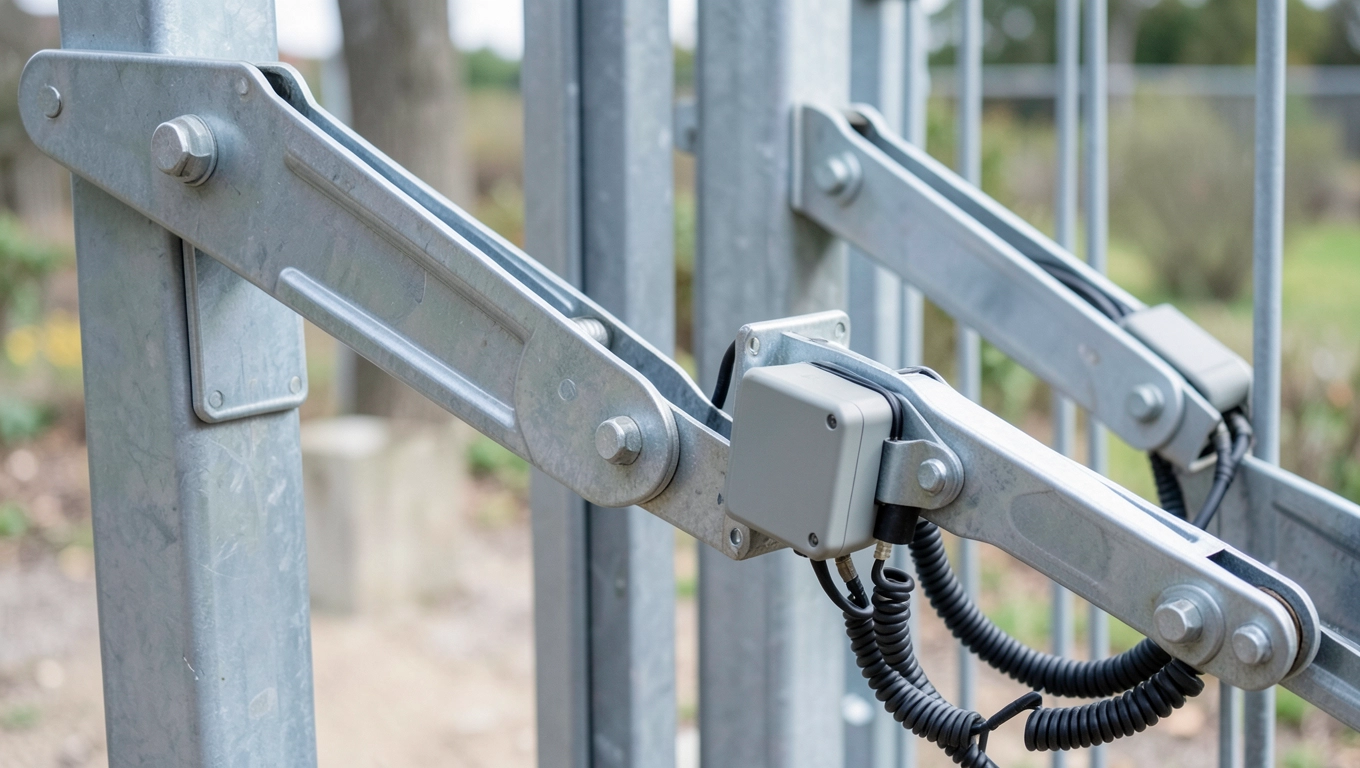

Kolejny element to typ siłownika: ramowy (dwa ramiona łączące słup ze skrzydłem), śrubowy (tłoczysko wysuwane po linii prostej) albo podziemny (obudowa zalewana w fundamencie). Ramowy sprawdza się przy lekkich skrzydłach do 1,8 m i wymaga niewielkiej przestrzeni montażowej, śrubowy wymaga solidnego słupa, ale działa cicho i płynnie nawet przy skrzydłach 3-metrowych. Podziemny kosztuje znacznie więcej i potrzebuje prefabrykowanej puszki fundamentowej, jednak znika z pola widzenia.

Zanim zaczniesz wiercić słupki, sprawdź warunki pogodowe: temperatura poniżej -20°C gęstnieje smar w przekładni, co zwiększa pobór prądu silnika o 15-20%. Jeśli mieszkasz w regionie o surowszym klimacie, wybierz siłownik z przekładnią metalową (nie plastikową) i metalowymi tulejami ślizgowymi. Plastikowe po pięciu sezonach zimowych zaczynają pylić i hałasować.

Norma PN-EN 12453 wymaga, by napęd sam zatrzymał się i cofnął skrzydło przy napotkaniu przeszkody o sile 150 N. W praktyce oznacza to konieczność zastosowania enkoderów lub amperometrycznego pomiaru prądu, a nie tylko krańcówek mechanicznych. Siłowniki bez tej funkcji są niezgodne z przepisami i mogą zostać odrzucone podczas kontroli budowlanej w budynkach użyteczności publicznej.

Podłączenie fotokomórek i centrali sterującej krok po kroku

Centrala sterująca montowana jest najczęściej w pobliżu napędu pierwszego skrzydła, w obudowie o klasie szczelności co najmniej IP54, chroniącej płytkę przed wilgocią i pyłem. Lokalizacja ma znaczenie: zbyt blisko gruntu woda z roztopów dostaje się do obudowy przez dławiki kablowe, zbyt wysoko utrudnia serwis i odczyt diod diagnostycznych.

Okablowanie prowadź kablem YDYp 3×1 mm² do fotokomórek i YDYp 5×1 mm² do siłowników, układając je w rurze osłonowej peszel sztywny 20 mm. Peszel chroni przewody nie tylko przed uszkodzeniem mechanicznym, ale też przed promieniowaniem UV, które po sześciu latach wystawienia na słońce rozkłada izolację PCV. Rura powinna mieć spadek 1% w kierunku studzienki, żeby skropliny nie stały w najniższym punkcie.

Fotokomórki (nadajnik i odbiornik) ustaw na wysokości 25-40 cm, w osi strumienia świetlnego dokładnie naprzeciwko siebie, z odchyleniem nie większym niż 5°. Przesunięcie osi o więcej niż 10° powoduje, że światło słoneczne pod niskim kątem (wiosna, jesień) zakłóca wiązkę i centrala interpretuje to jako przeszkodę, blokując ruch bramy.

Programowanie pilota wymaga wejścia w tryb nauki centrali: krótkie naciśnięcie przycisku na płytce, dioda LED zapala się, następnie w ciągu 10 sekund naciskasz przycisk pilota. Centrala potwierdza krótkim mrugnięciem. Procedura działa tylko wtedy, gdy pilot pracuje na tej samej częstotliwości (najczęściej 433,92 MHz) i koduje sygnał w systemie zgodnym z odbiornikiem (rolling code, fixed code).

Najczęstsze błędy przy montażu napędu do bramy dwuskrzydłowej

Pierwszy grzech to montaż siłownika na słupku murowanym bez kotwy chemicznej. Kołek rozporowy 12 mm w cegłe kratówkę wyrywa się przy szóstym cyklu otwarcia pod pełnym obciążeniem, zwłaszcza gdy brama złapie lód na progu. Kotwa chemiczna z żywicą poliestrową rozwiązuje problem, bo wiąże na całej długości, nie w jednym punkcie.

Drugi błąd to brak luzu między skrzydłami a słupkami w pozycji zamkniętej. Skrzydło musi mieć około 8-10 mm luzu na każdą stronę, bo drewno i metal pracują termicznie: przy różnicy 40°C między latem a zimą 3-metrowe skrzydło rozszerza się o 4-6 mm. Bez luzu skrzydło klinuje się, siłownik przegrzewa, a bezpiecznik termiczny odcina zasilanie po trzecim cyklu z rzędu.

Trzecia pułapka to zbyt krótki fundament pod napęd podziemny. Beton B20 wylewany warstwą 10 cm zamiast wymaganych 25 cm pęka po pierwszej zimie, bo nie ma masy termicznej zdolnej buforować mróz. Fundament musi sięgać poniżej strefy przemarzania, która w centralnej Polsce wynosi 80-100 cm.

Czwarty błąd: brak listwy krawędziowej na krawędzi zamykającej skrzydła. Fotokomórki chronią przesmyk, ale nie chronią krawędzi, w którą może trafić ręka dziecka albo zwierzę. Listwa rezystancyjna 8k2 podłączona do wejścia bezpieczeństwa centrali wymusza natychmiastowy rewers po nacisku 20 N, zgodnie z wymogiem normy EN 12978 dotyczącej urządzeń zabezpieczających do bram.

Piąty problem pojawia się przy bramach dwuskrzydłowych z niesynchronicznym otwieraniem. Siłownik skrzydła bliżej domu powinien startować z opóźnieniem 2-3 sekund względem skrzydła zewnętrznego, bo w przeciwnym razie oba skrzydła zbiegają się w świetle bramy i blokują się nawzajem przy podmuchu wiatru bocznego. Centrala obsługuje tę funkcję pod parametrem opóźnienie skrzydła, domyślnie często ustawionym na 0,5 s, co w praktyce okazuje się za krótkie.

Szósty, często pomijany detal to brak smarowania zawiasów po zamontowaniu napędu. Skrzydło, które latem chodziło lekko ręcznie, zimą po pierwszym mrozie zaczyna stawiać opór, bo stary smar zagęszczony na zimno nie wraca do płynnej konsystencji. Przed uruchomieniem napędu zdejmij skrzydło z zawiasów, oczyść je, nałóż smar litowy EP-2 i złóż ponownie. Jedna godzina roboty oszczędza trzy wizyty serwisu w sezonie.

Koszt profesjonalnej instalacji przez autoryzowaną ekipę zaczyna się od 700-900 zł za jeden siłownik wraz z centralą, a przy bramach wymagających przeróbek konstrukcyjnych rośnie do 2 500-3 500 zł. Samodzielny montaż jest realny, gdy masz podstawowe doświadczenie z wiertarką, miernikiem napięcia i czytaniem schematów elektrycznych, a Twój czas pozwala poświęcić cały weekend na precyzyjne ustawienie krańcówek i synchronizacji skrzydeł.

Dobierz napęd do masy i geometrii skrzydła, poprowadź kable w peszlu ze spadkiem, ustaw fotokomórki w jednej osi z dokładnością do 5°, zaprogramuj centralę w trybie nauki, a na koniec sprawdź każdy punkt bezpieczeństwa siłą własnej ręki. Brama, która nie reaguje na nacisk 150 N, nie jest gotowa do użytkowania niezależnie od tego, jak pięknie wygląda pilot w dłoni.
