Jak Zbroić Płytę Fundamentową: Poradnik Krok po Kroku 2025

Zastanawialiście się kiedyś, co sprawia, że nowoczesny dom posadowiony na pozornie nietrwałym gruncie stoi niewzruszenie przez lata? Odpowiedzią, a w zasadzie fundamentem stabilności, jest płyta fundamentowa zbrojenie, która pełni rolę solidnego rusztu, równomiernie rozkładającego obciążenia całej konstrukcji na podłoże; to kluczowe zbrojenie płyty fundamentowej, realizowane najczęściej w układzie krzyżowym w obu warstwach. To rozwiązanie nie tylko wspiera budynek, ale często ogranicza nierównomierne osiadanie, stając się kręgosłupem budowli już od poziomu gruntu.

Rodzaje stali i prętów zbrojeniowych do płyty fundamentowej

Gdy mowa o kręgosłupie konstrukcji, jakim bez wątpienia jest płyta fundamentowa zbrojenie, nie można pominąć fundamentalnej kwestii: rodzaju materiału, który nadaje jej sztywność i wytrzymałość. Zbrojenie z reguły wykorzystuje się w postaci stalowe pręty żebrowane, które dzięki swojej chropowatej powierzchni, a w zasadzie żebrom, doskonale współpracują z otaczającym je betonem. To właśnie te drobne detale na powierzchni pręta zapewniają niezawodne zakotwienie w masie betonowej i transferują siły, zapobiegając przesunięciom.

Najczęściej stosowane są pręty o średnicy 10 lub 12 mm, choć projektant w zależności od obciążeń, rozpiętości płyty i parametrów podłoża może zlecić użycie prętów o większych średnicach, np. 14 czy 16 mm, a nawet mniejszych 8 mm dla mniej obciążonych obszarów lub jako zbrojenie uzupełniające. Wybór średnicy pręta jest ściśle powiązany z wymaganą powierzchnią przekroju stali na danym odcinku płyty. Stal stosowana w budownictwie ma swoje klasy, określane np. B500B według norm europejskich (dawniej stal A-IIIN w normach polskich), która charakteryzuje się plastycznością i wysoką granicą plastyczności (minimum 500 MPa), co jest kluczowe dla bezpieczeństwa konstrukcji. Użycie wysokiej klasy stali B500B gwarantuje odpowiednią wytrzymałość przy zachowaniu optymalnego zużycia materiału.

Różnice w średnicach prętów mają bezpośrednie przełożenie na ich wagę, sztywność i cenę. Pręt 10 mm waży około 0,617 kg/m, natomiast 12 mm już 0,888 kg/m. Ta z pozoru niewielka różnica w pojedynczym metrze sumuje się na tony stali w skali całej budowy, co ma znaczący wpływ na logistykę i koszty. Decyzja o zastosowaniu konkretnych średnic i ich rozstawu jest wynikiem skomplikowanych obliczeń konstrukcyjnych, nie zaś przypadkowym wyborem majstra. "Czuję w kościach, że dycha wystarczy" to ścieżka donikąd; tutaj liczy się precyzja inżynierska i dosłowne trzymanie się wytycznych z dokumentacji projektowej.

Cena stali zbrojeniowej fluktuuje i może stanowić poważną pozycję w budżecie. Na przykład, tona prętów 12 mm klasy B500B może kosztować od 3500 do 4500 zł w zależności od hurtowni, ilości i bieżącej sytuacji na rynku stali. To kolejny powód, dla którego projekt zbrojenia powinien być zoptymalizowany pod kątem minimalizacji zużycia stali, przy jednoczesnym zachowaniu wszystkich wymogów bezpieczeństwa. Nie ma co wyważać otwartych drzwi – gotowe siatki zbrojeniowe, choć mogą wydawać się prostsze w układaniu, nie zawsze są optymalnym rozwiązaniem. Ich standardowe oczka i średnice mogą nie odpowiadać specyficznym potrzebom konkretnej płyty, wymagając uzupełnienia dodatkowymi prętami, co w efekcie komplikuje i potencjalnie podraża cały proces w porównaniu do cięcia i gięcia prętów na wymiar zgodnie z projektem.

Pamiętajmy, że specyfikacja stali (gatunek, klasa) oraz średnice i ich układ muszą być bezwzględnie zgodne z dokumentacją projektową. Inżynier budownictwa, posiadający uprawnienia i wiedzę, bierze na siebie odpowiedzialność za prawidłowe zaprojektowanie konstrukcji. Wprowadzanie "ulepszeń" czy zmian "bo u sąsiada działa" to igranie z ogniem. Koszt zaoszczędzony na stali o niższych parametrach wytrzymałościowych czy mniejszej średnicy prętów to iluzoryczna oszczędność w kontekście potencjalnych przyszłych problemów konstrukcyjnych.

Układanie i warstwy zbrojenia (dolna, górna, siatka, pręty)

Mówiąc o zbrojeniu płyty fundamentowej, musimy zrozumieć jego trójwymiarową naturę. To nie tylko siatka położona płasko na gruncie, ale przestrzenna konstrukcja składająca się zazwyczaj z dwóch głównych warstw: zbrojenia dolnej i górnej. Każda z tych warstw pełni inną, lecz równie ważną funkcję w przenoszeniu naprężeń w betonowej płycie. Wyobraźmy sobie płytę jako rodzaj grubego materaca: gdy na niego siadamy, dolna część jest rozciągana, a górna ściskana. W płycie fundamentowej działają podobne siły – ciężar budynku wywołuje zginanie, a stal doskonale radzi sobie z naprężeniami rozciągającymi, podczas gdy beton z ściskającymi. Zbrojenie umieszcza się więc tam, gdzie pojawiają się siły rozciągające.

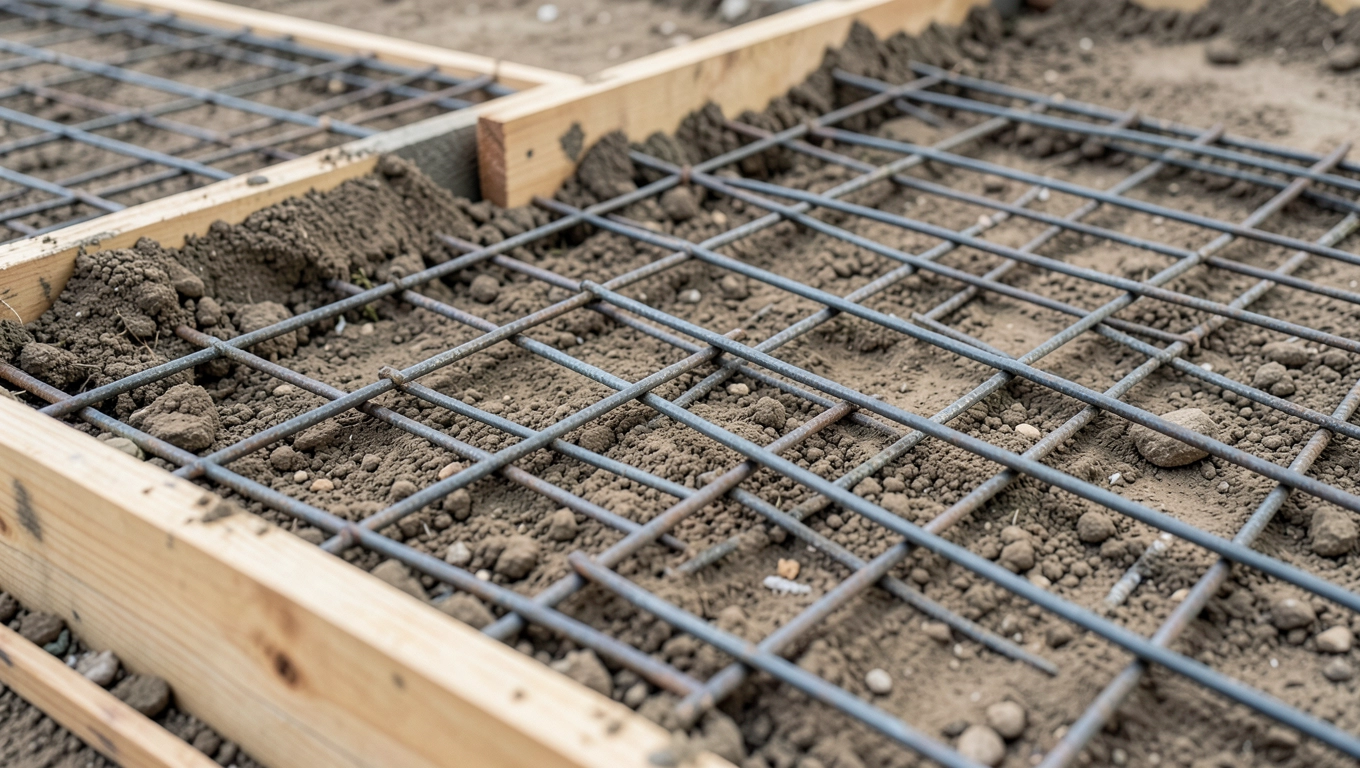

W typowym scenariuszu obciążenia grawitacyjnego od budynku, kluczową rolę w dolnej części płyty odgrywa zbrojenie ułożone w układzie krzyżowym, równolegle do osi X i Y budynku. Te pręty (lub siatka z prętów) zapobiegają pękaniu betonu od naprężeń rozciągających na spodzie płyty. Na spodzie umieszczamy zbrojenie podstawowe – często gotowe siatki zgrzewane (np. fi8 co 15cm), które rozkłada się bezpośrednio na warstwie izolacji termicznej (jeśli płyta jest w systemie "ciepłej płyty") lub na odpowiedniej podbudowie z betonu chudego i folii hydroizolacyjnej. Siatki są popularne ze względu na szybkość montażu, ale, jak wspomniałem, wymagają uzupełnienia prętami w miejscach newralgicznych.

Nad tą dolną warstwą, w pewnej odległości, znajduje się górna strefa zbrojenia, również w układzie krzyżowym. Pełni ona równie istotną rolę, zwłaszcza w przypadku specyficznych warunków podłoża, np. gruntów pęczniejących, podmywanych, lub gdy projekt zakłada przenoszenie przez płytę momentów zginających w górnej części. Zbrojenie górne często składa się z prętów układanych ręcznie lub kolejnej warstwy siatek. Jego zadaniem jest przeciwdziałanie naprężeniom rozciągającym pojawiającym się na górnej powierzchni płyty, np. w przypadku osiadania podłoża pod częścią płyty lub w strefach pod ścianami nośnymi. Aby utrzymać odpowiednią odległość między warstwami zbrojenia dolnej, jak i górnej, stosuje się specjalne wsporniki, tak zwane "choinki" lub dystanse z tworzywa sztucznego/betonu, które gwarantują właściwy rozstaw. "Układamy górę na choinkach i sztywno wiążemy z dołem" - to jest praktyczna zasada, którą każdy zbrojarz musi znać.

W praktyce spotyka się różne kombinacje: dwie warstwy siatek, dwie warstwy prętów, czy też warstwę siatki na dole i pręty na górze, uzupełniane dodatkowymi prętami w miejscach o zwiększonych naprężeniach (np. pod ścianami nośnymi, wokół otworów, w narożnikach). Kiedyś myślałem, że to przesada - po co aż dwie warstwy, skoro ciężar idzie w dół? Ale inżynier wyjaśnił mi, że grunt pod budynkiem rzadko kiedy jest jednorodny jak stół bilardowy, a obciążenia dynamiczne i skomplikowane wzorce naprężeń wymagają "żelaznego pancerza" z każdej strony. "Better safe than sorry", mówi stare budowlane porzekadło. Połączenia między prętami, czyli tzw. zakłady oraz ich wiązanie cienkim drutem wiązałkowym, muszą być wykonane z precyzją, by całość działała jako monolityczna konstrukcja podczas betonowania i tężenia betonu. Niedbalstwo w tym etapie to prosta droga do problemów, które ujawnią się dopiero po latach w postaci pęknięć posadzki lub ścian.

Kluczowe parametry: rozstaw zbrojenia, zakłady i otulenie betonem

W świecie zbrojenia płyty fundamentowej detale mają znaczenie, a trzy kluczowe parametry decydują o tym, czy nasz "żelazny dywan" będzie solidny czy pofaluje jak morskie fale pod stopami. Mowa o rozstawie zbrojenia, zakładach i otuleniu betonem. Osiowy osiowy zbrojenia najczęściej wynosi od 10 do 20 cm; to nie jest liczba wybrana losowo z kapelusza, ale ścisły wynik analiz inżynierskich. Ten parametr jest zależny między innymi od wielkości zakładanych obciążeń, typu gruntu pod budynkiem, grubości samej płyty, a także średnicy użytych prętów. Generalna zasada jest taka, że im większe obciążenia lub gorsze parametry nośne gruntu, tym gęściej zbrojenie powinno być ułożone, aby skutecznie rozkładać siły na większej powierzchni. Rzadszy rozstaw, np. co 20 cm, może być wystarczający dla lżejszych konstrukcji szkieletowych na dobrym podłożu, podczas gdy dom murowany na mniej stabilnym gruncie może wymagać rozstawu co 10-15 cm. "Jak jest gęściej, to pewniej" – w tym przypadku, w uproszczeniu, to prawda. Ale bez przesady, bo zbyt gęste zbrojenie może utrudnić prawidłowe zagęszczenie betonu.

Kolejny krytyczny element to zakłady zbrojenia. Ponieważ pręty nie są nieskończenie długie, a potrzebujemy stworzyć ciągły ruszt, musimy je łączyć na długości poprzez tzw. zakłady. Zakład to miejsce, gdzie dwa pręty zachodzą na siebie na określonej długości, aby siły mogły być przekazane z jednego pręta na drugi przez otaczający je beton. Długość zakładu jest absolutnie kluczowa i zależy od średnicy pręta, gatunku stali, a także od klasy betonu i warunków zakotwienia (np. czy jest w strefie ściskanej czy rozciąganej). Typowe wartości to od 40 do 60-krotności średnicy pręta (40d do 60d). Czyli dla pręta fi12mm, zakład może mieć od 48 cm do 72 cm. Zbyt krótki zakład to "wąskie gardło" w konstrukcji, miejsce, gdzie zbrojenie może przestać działać jako całość. Normy budowlane (np. Eurokod 2) precyzują te wartości i "na oko" tutaj nic nie zdziałamy. Bez prawidłowych minimalne długości zakładów, cała praca włożona w układanie rusztu idzie na marne.

Ostatni z tej triady, ale bynajmniej nie najmniej ważny, jest otulenie betonem. Jest to warstwa betonu między powierzchnią pręta zbrojeniowego a zewnętrzną powierzchnią konstrukcji. Otulenie spełnia kilka kluczowych funkcji: chroni stal przed korozją wywołaną dostępem wilgoci i tlenu, zapewnia odpowiednią przyczepność betonu do stali (transfer naprężeń), a także zwiększa odporność konstrukcji na ogień. W przypadku płyty fundamentowej bezpośrednio stykającej się z gruntem lub izolacją, minimalne zachowanie właściwego otulenia betonem jest często większe niż dla elementów nadziemia i zależy od tzw. klasy ekspozycji środowiska (np. narażenie na wilgoć, mróz, agresywne chemicznie środowisko). Typowo dla płyty fundamentowej bezpośrednio na gruncie mówimy o otuleniu rzędu 40-50 mm dla dolnej siatki i 25-35 mm dla górnej. Odległość tę uzyskujemy stosując plastikowe lub betonowe dystanse pod i między warstwami zbrojenia. Nieumiejętne lub oszczędne użycie dystansów, powodujące "położenie" zbrojenia na dnie wykopu lub na folii, jest prostą drogą do przyszłych problemów z trwałością konstrukcji. Wilgoć z gruntu dostanie się do stali, powodując rdzewienie i puchnięcie, co rozsadzi beton od środka. "Dystans do dystansu", to podstawa – musi być ich odpowiednio dużo, żeby pręty nie opadły podczas betonowania.

Proces wykonywania zbrojenia płyty krok po kroku

Wykonanie zbrojenia płyty fundamentowej to etap, który wymaga pedantycznej precyzji i ścisłego trzymania się planu. Przede wszystkim, parametry płyty fundamentowej i jej zbrojenia muszą być ściśle przestrzegać wytycznych z opracowania projektowego budynku. Nie ma tu miejsca na improwizację ani na "bo u Henia na budowie robili inaczej". Jakakolwiek zmiana, choćby pozornie drobna, jak zmiana rozstawu prętów czy skrócenie zakładu, może mieć katastrofalne skutki dla nośności konstrukcji i musi być konsultowana z kierownikiem budowy i projektantem branży konstrukcyjnej. To ich podpis pod projektem niesie za sobą odpowiedzialność, a inwestor powinien pilnować, by wykonawca szedł w stu procentach zgodnie z zatwierdzonymi rysunkami.

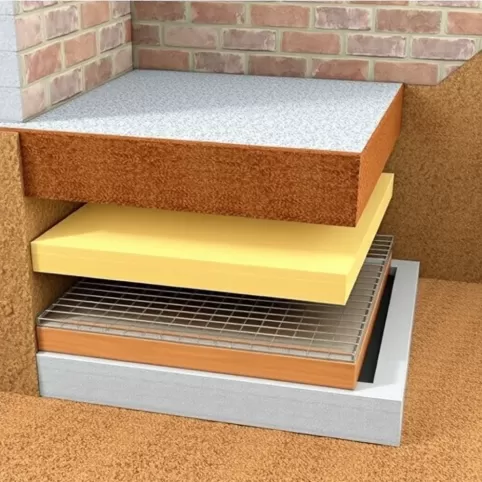

Sam proces rozpoczyna się od przygotowania podłoża. Po wykonaniu wykopu i ewentualnym wylaniu chudziaka (betonu wyrównawczego) na odpowiedniej podbudowie kruszywowej, układa się warstwy izolacji – przeciwwilgociowej (folia) i/lub termicznej (XPS, jeśli to ciepła płyta). Następnie przystępuje się do układania zbrojenia dolnej warstwy. Jeżeli projekt przewiduje siatki zgrzewane, rozwija się je i układa na podkładkach dystansowych, które zapewniają wymagane otulenie betonem od spodu. Trzeba pamiętać o prawidłowym ułożeniu siatek, często dwie warstwy z oczkami przesuniętymi względem siebie lub ułożone w krzyżujący się sposób. Siatki lub pręty dolnej warstwy są następnie łączone drutem wiązałkowym. "Każdy pręt w krzyżowaniu musi być związany" to mantra, choć w praktyce wiąże się co drugie lub trzecie, byleby całość była stabilna przed zalaniem betonem.

Po ułożeniu dolnej warstwy montuje się elementy dystansowe pomiędzy warstwami, czyli wspomniane wcześniej "choinki" lub podobne ustrojstwa, które utrzymują górne zbrojenie na projektowanej wysokości nad dolną warstwą. Wysokość tych dystansów musi gwarantować projektowaną grubość płyty i położenie obu siatek lub prętów. To właśnie na tych dystansach układa się następnie zbrojenie górnej warstwy – ponownie, siatki lub pojedyncze pręty, w zależności od projektu. Wszystkie pręty zbrojenia, zarówno te w warstwach głównych, jak i wszelkie dodatkowe wzmocnienia w strefach obciążeń skupionych czy wokół otworów instalacyjnych, muszą być ułożone zgodnie z rysunkami. Zakłady prętów, czyli miejsca ich styku i połączenia na długości, muszą mieć wymagane w projekcie minimalne długości zakładów i być odpowiednio wiązane. W narożnikach płyty, w miejscach zmian kierunku zbrojenia, stosuje się pręty gięte w kształcie litery "L" lub "U", które "spinają" zbrojenie i zapobiegają pękaniu w tych wrażliwych punktach. "Diabeł tkwi w szczegółach" - ta prawda sprawdza się tu w stu procentach.

Zwieńczeniem prac zbrojarskich jest dokładne sprawdzenie zgodności ułożonego zbrojenia z projektem. Kierownik budowy lub inspektor nadzoru musi sprawdzić rozstaw prętów, ich średnice, długości zakładów, wysokość ułożenia zbrojenia (poprzez kontrolę otulenia betonem) oraz poprawność wiązań. Niewłaściwie ułożone zbrojenie to wada, która jest praktycznie niemożliwa do usunięcia po zalaniu betonu. Jeśli ten etap zostanie zaniedbany, a potem okaże się, że zbrojenie jest np. za nisko, lub zakłady są za krótkie, jedynym rozwiązaniem może być rozbiórka wadliwego elementu, co wiąże się z ogromnymi kosztami i stratą czasu. Dlatego kontrola zbrojenia przed betonowaniem to jeden z najważniejszych momentów na placu budowy. To trochę jak przed wylotem samolotu - wszystkie systemy muszą być sprawdzone i na zielono. Dopiero po akceptacji przez osobę uprawnioną, można przystąpić do kolejnego, równie ważnego etapu - betonowania płyty.
