Warstwa poślizgowa pod płytą fundamentową bez tajemnic

Trzydzieści procent rys na płytach fundamentowych, które trafiają do ekspertyz budowlanych, bierze się z tego samego powodu: ktoś pominął albo źle ułożył warstwę poślizgową. Cienka folia, która kosztuje grosze, potrafi zaoszczędzić dziesiątki tysięcy złotych na naprawach a mimo to wciąż traktowana jest po macoszemu, zwłaszcza na mniejszych budowach domów jednorodzinnych. Poniżej znajdziesz pełne, inżynierskie spojrzenie na materiały, parametry tarcia, kolejność warstw przy białej wannie, konkretną kalkulację kosztów oraz listę błędów wykonawczych, za które płaci się najczęściej. Wszystko oparte na Eurokodzie 2, normie PN-B-06250 i realiach polskich budów, nie na domysłach z forów internetowych.

• Folia pod płytę fundamentową: jaka grubość i zakładki naprawdę działają
• Współczynnik tarcia i materiały warstwy poślizgowej
• Krok po kroku: układanie warstwy poślizgowej bez błędów
• Koszt warstwy poślizgowej pod płytę a koszt naprawy pęknięć

Folia pod płytę fundamentową: jaka grubość i zakładki naprawdę działają

Najczęściej stosowany materiał to folia polietylenowa o grubości 0,2 do 0,3 mm. Cieńsza folia rwie się przy chodzeniu po zbrojeniu, grubsza nie poprawia poślizgu, a jedynie podnosi koszt. W praktyce optymalna grubość to 0,2 mm dla domów jednorodzinnych i 0,3 mm pod obciążenia powyżej 15 kN/m², na przykład pod płyty garaży, strefy ruchu ciężkiego albo pod posadzki przemysłowe.

Zakładki między pasami folii powinny wynosić minimum 10 cm, a przy podłożu nierównym lub kamienistym nawet 15 cm. To wymóg, którego nie wolno zgadywać: zakładka krótsza niż 10 cm tworzy most tarcia, przez który płyta „zaczepia się" o podbudowę i pracuje nierównomiernie. Folia powinna być wywinięta na szalunek lub ścianę fundamentową co najmniej 5 cm ponad górny poziom płyty.

Przed ułożeniem folii podłoże musi spełniać trzy warunki: zagęszczenie do wskaźnika Is ≥ 0,98 (potwierdzone badaniem płyty dynamicznej), brak ostrych kamieni powyżej 16 mm i wilgotność poniżej 70%. Mokra, błotnista podsypka to prosta droga do tego, żeby woda kapilarnie podciągała pod płytę i degradowała warstwę poślizgową od spodu. Dlatego na gruntach wysadzinowych pod folią kładzie się dodatkową geowłókninę igłowaną o gramaturze minimum 150 g/m², która rozdziela grunt od folii i chroni ją przed przebiciem.

Temperatura układania ma znaczenie, bo folia PE w niskiej temperaturze traci elastyczność i pęka na zagięciach. Zakres roboczy to 5-25°C. Poniżej zera materiał robi się sztywny, powyżej 30°C mięknie i rozciąga się pod własnym ciężarem. Najlepsze efekty daje układanie w pochmurne dni o temperaturze 10-18°C, kiedy folia zachowuje pamięć kształtu i nie faluje.

Popularny błąd to traktowanie folii paroizolacyjnej jako warstwy poślizgowej. Folia PE 0,2 mm używana w dachach ma identyczny skład chemiczny, ale jej parametry tarcia są wyższe, bo powierzchnia bywa lekko moletowana. Do płyty fundamentowej potrzebna jest folia o jak najniższym współczynniku tarcia, gładka, najlepiej z atestem producenta potwierdzającym µ poniżej 0,3. To nie jest miejsce na oszczędzanie kilku groszy.

Checklist odbioru warstwy poślizgowej przed betonowaniem

• Podłoże zagęszczone do Is ≥ 0,98 (wpis w dzienniku budowy).
• Brak ostrych kamieni, gruzu, korzeni w strefie pod płytą.
• Folia ułożona bez fałd i pęcherzy powietrza.
• Zakładki minimum 10 cm, sklejone taśmą PE lub zgrzewane.

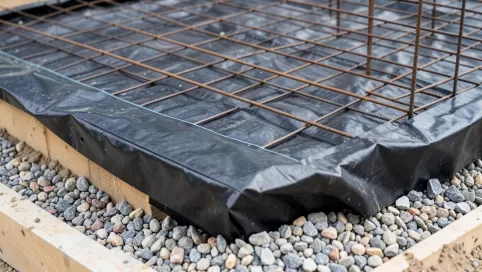

• Wywinięcie na szalunek minimum 5 cm.
• Ochrona przed chodzeniem (deski komunikacyjne).
• Zbrojenie układane na dystansach, nie bezpośrednio na folii.
• Brak przerw w folii w miejscach przebić rur i przepustów.
• Temperatura w normie (5-25°C).
• Dokumentacja foto gotowa na wypadek sporu z wykonawcą.

Współczynnik tarcia i materiały warstwy poślizgowej

Współczynnik tarcia µ decyduje o tym, jak dobrze płyta „pływa" po podbudowie. Im niższa wartość, tym mniejsze siły tnące przenoszą się z gruntu na beton. Eurokod 2 dopuszcza µ ≤ 0,5 dla warstw poślizgowych pod płytami, ale realne projekty celują w µ ≤ 0,3, bo margines bezpieczeństwa szybko się kurczy przy osiadaniu nierównomiernym i cyklach mrozu.

Folia polietylenowa 0,2 mm osiąga µ w przedziale 0,2-0,3 w kontakcie ze zagęszczonym piaskiem i µ 0,15-0,25 w kontakcie z wygładzoną podsypką cementowo-piaskową. Membrany kompozytowe XPS/PE, stosowane pod białe wanny i pod ciężkie obciążenia, schodzą do µ 0,15-0,20, ale kosztują od 8 do 15 PLN/m². Mieszanki mineralne (piasek z mączką kamienną, warstwa piaskowo-żwirowa z bentonitem) dają µ 0,4-0,6 i dziś odchodzą do lamusa, bo ich wykonanie trudno powtórzyć z identyczną gładkością na każdej budowie.

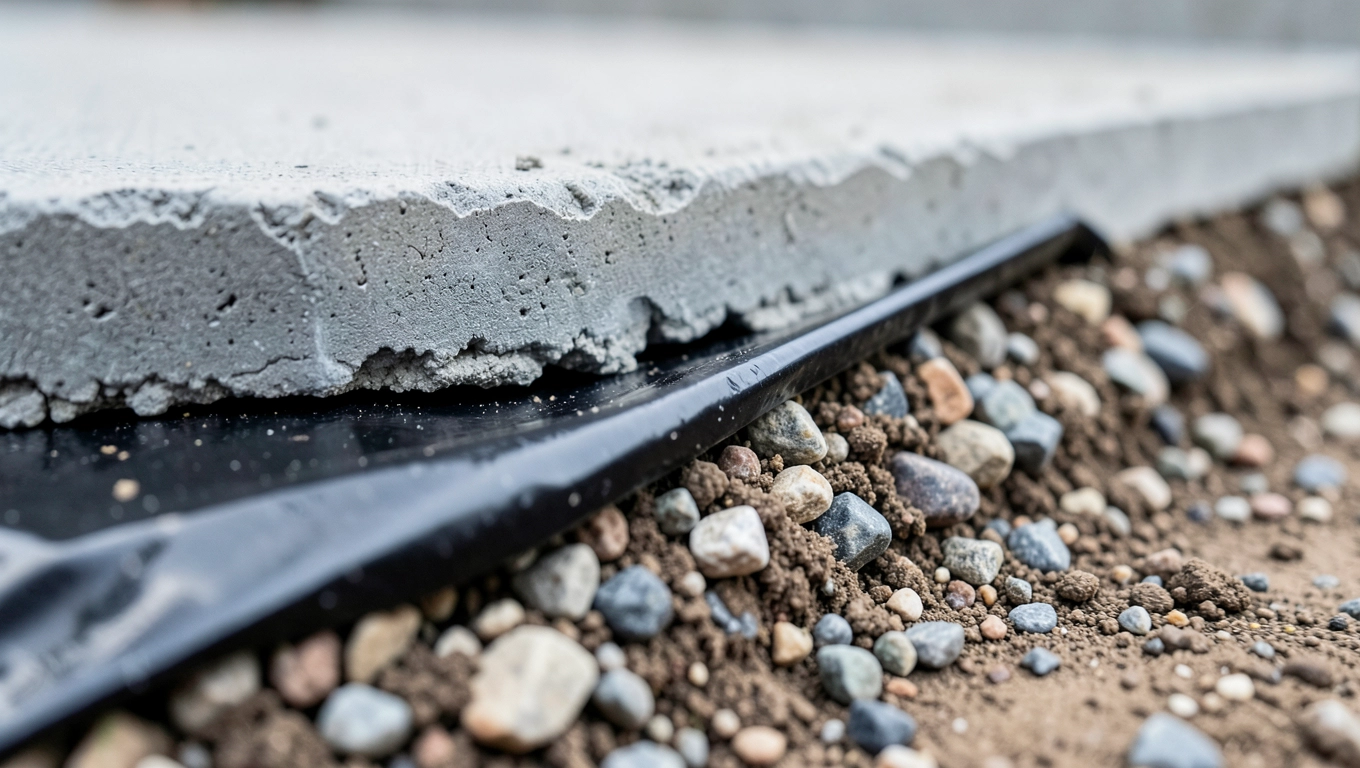

Fizyka jest prosta: folia oddziela chropowatą powierzchnię betonu od chropowatej powierzchni podsypki. Kiedy grunt osiada nierównomiernie (a osiada zawsze, choćby minimalnie), płyta przesuwa się po folii zamiast pękać. Brak warstwy poślizgowej oznacza, że płyta jest zazębiona mechanicznie z podbudową i każdy ruch gruntu przenosi się bezpośrednio na zbrojenie oraz beton, co prowadzi do rys o rozwartości 0,2-0,5 mm już po pierwszym sezonie grzewczym.

Kiedy nie stosować danego rozwiązania? Folia PE 0,2 mm nie sprawdza się pod płytami z agresywnym środowiskiem chemicznym (stajnie, garaże z olejem, warsztaty), bo rozpuszczalniki wnikają w polietylen i rozkładają strukturę. Membrana XPS/PE jest zbędna pod typowym domem jednorodzinnym, bo płacisz za parametry, których konstrukcja nie wykorzysta. Mieszanka mineralna nie nadaje się pod białą wannę, bo chłonie wodę i tworzy kapilary. Pianka PE bez warstwy paroizolacyjnej od spodu prowadzi do kondensacji w warstwie ocieplenia.

Norma PN-EN 1992-1-1 (Eurokod 2) w punkcie 5.3.3 wymaga, aby tarcie między płytą a podłożem nie przenosiło więcej niż 30% sił od skurczu betonu. W praktyce oznacza to, że warstwa poślizgowa pod płytą fundamentową o powierzchni powyżej 80 m² jest obligatoryjna dla każdego obiektu z betonu klasy C25/30 i wyższej. PN-B-06250 dodatkowo precyzuje, że ciągłość warstwy nie może być przerwana na długości większej niż 1% obwodu płyty.

Krok po kroku: układanie warstwy poślizgowej bez błędów

Pierwszy krok to przygotowanie podbudowy. Po wykopie i ułożeniu warstw ochronnych (geowłóknina, chudy beton 8-10 cm albo zagęszczony piasek) powierzchnia musi być wyrównana z tolerancją ±10 mm na długości łaty 2 m. Każde większe odchylenie to punkt naprężeń, w którym folia się napręży i straci właściwości poślizgowe. Wyrównanie wykonuje się piaskiem stabilizowanym cementem (1:12) albo chudym betonem C8/10.

Drugi krok to rozwijanie folii pasami o szerokości 2-4 m, w kierunku prostopadłym do planowanego kierunku betonowania. Zakładki minimum 10 cm, a w strefach narożników płyty 15 cm. Folia powinna leżeć luźno, bez napinania, z naddatkiem 2-3% na kurczenie termiczne. Sklejanie zakładek taśmą PE (nie PVC, bo reaguje z bitumami) zamyka mostki tarcia i chroni przed wciągnięciem mleczka cementowego pod folię.

Trzeci krok to zabezpieczenie przed uszkodzeniami mechanicznymi. Po ułożeniu folii ekipa zbrojarska wchodzi na deski komunikacyjne o szerokości minimum 30 cm. Bezpośrednie chodzenie po folii powoduje punktowe przetarcia, które po betonowaniu stają się miejscami zaczepienia płyty o podbudowę. Stemple do podparcia zbrojenia ustawia się na plastikowych podkładkach dystansowych, nigdy bezpośrednio na folii.

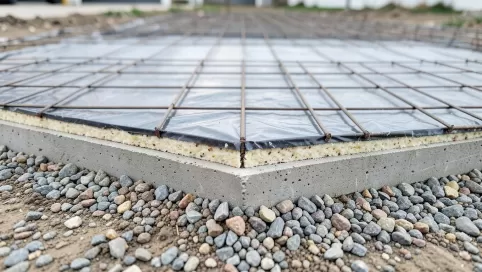

Czwarty krok to montaż zbrojenia na dystansach. Pręty główne opierają się na plastikowych „grzybkach" o wysokości równej otulinie (zazwyczaj 40-50 mm od folii). Siatka górna spoczywa na podkładkach liniowych. Odstęp podpór dystansowych nie może przekraczać 50 cm w siatce regularnej i 30 cm w strefach krawędziowych, gdzie obciążenia skupiają się na narożach.

Piąty krok to betonowanie ciągłe. Przerwa technologiczna dłuższa niż 45 minut w jednym przebiegu powoduje, że kolejna warstwa betonu nie wiąże monolitycznie z poprzednią i tworzy zimny styk. Dla płyty 100 m² beton podaje się pompą z ramieniem o zasięgu minimum 24 m, by utrzymać tempo wylewania 8-12 m³/h. Po wylaniu folia od spodu pozostaje nienaruszona i sucha, a płyta może swobodnie przesuwać się po podbudowie przy każdym ruchu gruntu czy zmianie temperatury.

Szósty, często pomijany krok to kontrola po 28 dniach. Warto wyciąć w płycie otwór rewizyjny Ø100 mm w miejscu mniej eksponowanym i sprawdzić, czy folia pod spodem zachowała ciągłość, czy nie wciągnęła się w beton przez nieszczelne zakładki. Taka kontrola kosztuje 200-400 PLN i pozwala wykryć błędy, zanim płyta zacznie pracować pod obciążeniem użytkowym.

Koszt warstwy poślizgowej pod płytę a koszt naprawy pęknięć

Dla typowej płyty 100 m² pod dom jednorodzinny koszt materiału na warstwę poślizgową to 800-1500 PLN przy folii PE 0,2 mm i 1500-2500 PLN przy membranie XPS/PE. Robocizna wliczona jest zwykle w cenę płyty fundamentowej, bo układanie folii zajmuje doświadczonej ekipie 2-3 godziny. Łączny koszt zamknięcia tematu warstwy poślizgowej to 1500-5000 PLN w zależności od wybranego materiału i kształtu płyty.

Naprawa rys na płycie fundamentowej to inna kategoria wydatków. Iniekcja ciśnieniowa żywicą poliuretanową jednej rysy o długości 5 m to 2000-4000 PLN. Kiedy rys jest siecią (bo brak warstwy poślizgowej powoduje rysy na całej powierzchni), koszt naprawy rośnie do 15 000-40 000 PLN, a w skrajnych przypadkach wymaga podbicia płyty metodą jet grouting za 80 000-150 000 PLN. Prosta matematyka: 3000 PLN zainwestowane w folię oszczędza średnio 20 000 PLN potencjalnych wydatków.

Zwrot inwestycji w warstwę poślizgową nie jest teoretyczny. Dane z ubezpieczeń budowlanych pokazują, że 28-35% szkód na płytach fundamentowych w pierwszych pięciu latach eksploatacji to rysy skurczowe i osiadania, których można uniknąć właśnie dzięki warstwie poślizgowej. W cyklu życia budynku (50-100 lat) oszczędność uwzględniająca inflację i rosnące koszty robocizny sięga kilkudziesięciu tysięcy złotych.

Trzy błędy, które kosztują najwięcej: brak zakładek (folia rozchodzi się przy betonowaniu), brak ochrony przed chodzeniem (przetarcia stają się punktami naprężeń) i brak wywinięcia na szalunek (woda kapilarna wchodzi pod płytę). Każdy z nich to naprawa rzędu 20-50 tysięcy PLN, jeśli prowadzi do zalania garażu albo piwnicy.

Czego nie wolno robić przy warstwie poślizgowej

• Nie układać folii na mokrym lub zamarzniętym podłożu.
• Nie chodzić po folii bez desek komunikacyjnych.
• Nie spawać ani nie ciąć metalu bezpośrednio na folii.
• Nie stosować folii z recyklingu bez atestu parametrów tarcia.
• Nie układać folii podczas deszczu (woda pod folią nie odparuje).
• Nie używać taśmy PVC do sklejania zakładek.
• Nie pozostawiać folii bez ochrony dłużej niż 48 h przed betonowaniem.

Warstwa poślizgowa pod płytą fundamentową to jeden z tych elementów budowy, o których nie mówi się przy grillu, a który decyduje o spokoju na dekady. Folia za grosze, poprawnie ułożona, eliminuje 30-40% ryzyka rys skurczowych, chroni hydroizolację i pozwala płycie pracować tak, jak zaprojektował to konstruktor. Pominięcie tego kroku to ruletka z domem jako stawką. Jeśli budujesz albo nadzorujesz wykonawcę, masz prawo wymagać wpisu w dzienniku budowy o ułożeniu warstwy poślizgowej wraz z dokumentacją fotograficzną. To jedna z tych pozycji, na których nie warto oszczędzać ani odpuszczać.
