Płyta Fundamentowa: Warstwy i Proces Budowy

Czy zastanawialiście się kiedyś, co sprawia, że dom stoi pewnie, nawet na problematycznym gruncie? Sekretem może być nowoczesne rozwiązanie, jakim jest płytę fundamentową – będącą rodzajem fundamentu – wykonuje się pod całym budynkiem. Zrozumienie, jakie są Płyta fundamentowa warstwy i dlaczego każda z nich ma swoje niebagatelne znaczenie, to klucz do budowy solidnej i trwałej konstrukcji. To znacznie więcej niż tylko wylanie betonu, to precyzyjnie zaprojektowany system wielu warstw pracujących razem dla stabilności i komfortu przyszłych mieszkańców.

Analizując dostępne na rynku metody posadawiania budynków, nietrudno zauważyć dynamiczny wzrost popularności płyt fundamentowych. Przyjrzyjmy się zestawieniu kluczowych aspektów, które często determinują wybór konkretnego rozwiązania przez inwestorów i projektantów.

Powyższe zestawienie wyraźnie pokazuje, że wybór pomiędzy płytą a ławami to decyzja wielowymiarowa. Choć płyty ze zbrojnego betonu mogą wydawać się droższe na pierwszy rzut oka, często finalny bilans uwzględniający skrócony czas budowy i zredukowany zakres prac na etapie podłogi okazuje się korzystny. Niebagatelny jest też aspekt inżynierski – płyta po prostu "pływa" na gruncie, minimalizując ryzyko nierównomiernego osiadania.

Przygotowanie Podłoża pod Płytę Fundamentową

Punktem zerowym każdej udanej budowy jest perfekcyjne przygotowanie terenu. Nie ma tu miejsca na kompromisy czy pośpiech – fundament to kręgosłup budynku, a jego stabilność zależy wprost od podłoża. Cały proces przypomina przygotowywanie płótna przez malarza; musi być idealnie czyste i równe, zanim położymy pierwszą warstwę farby.

Pierwszym krokiem, który często bywa niedoceniany, jest staranne usunięcie wierzchniej, urodzajnej warstwy gleby, tak zwanej humusu. Zawiera on materię organiczną, która z czasem ulega rozkładowi, co prowadziłoby do osiadania gruntu pod płytą. Grubość tej warstwy może wahać się od kilkunastu do nawet kilkudziesięciu centymetrów, zależnie od lokalizacji i historii użytkowania terenu.

Następnie przeprowadza się niwelację terenu do docelowego poziomu posadowienia płyty. Jest to krytyczny moment, gdzie wszelkie nierówności muszą zostać zredukowane. Nadmiar ziemi jest usuwany, a w miejscach wymagających podniesienia terenu stosuje się materiał nasypowy – najczęściej piasek lub pospółkę o odpowiednim współczynniku filtracji. To nie może być byle co, materiał musi spełniać normy.

Fundamentalnym elementem przygotowania jest zbadanie warunków gruntowych, najlepiej poprzez profesjonalne badania geotechniczne. Wiercenie sondaży, pobieranie próbek, testy nośności – to nie kaprys, a konieczność. Tylko w ten sposób można ocenić rodzaj i stan zalegających warstw gruntu, poziom wód gruntowych i przede wszystkim ich przewidywaną reakcję na obciążenie od przyszłego budynku. "W ciemno", bez geotechnika, to jak chodzenie po linie bez zabezpieczenia.

Wyniki badań geotechnicznych decydują o wielu kluczowych parametrach projektowych, w tym ostatecznej głębokości posadowienia oraz ewentualnej potrzebie wymiany lub wzmocnienia słabszych warstw gruntu. Wyobraźcie sobie sytuację, gdy pod połową domu jest piasek, a pod drugą torf – bez odpowiedniego przygotowania, taki budynek na pewno "pójdzie na dno", choćby stopniowo i nierównomiernie.

Standardowe podejście do posadowienia fundamentów w Polsce historycznie zakładało zejście poniżej strefy przemarzania. Głębokość ta zależy od regionu kraju i może wynosić od 0.8 m (zachodnie obszary) do nawet 1.4 m (północno-wschodnie obszary) czy 2 m w górach. Ma to na celu ochronę fundamentów przed siłami wysadzinowymi, które powstają gdy woda w gruncie zamarza i zwiększa objętość.

Dla tradycyjnych ław fundamentowych, schodzenie tak głęboko jest normą. Jednak płytę fundamentową wykonać można powyżej głębokości przemarzania gruntu, co stanowi jedną z jej innowacyjnych zalet. Jest to możliwe dzięki odpowiedniej izolacji termicznej umieszczonej bezpośrednio pod płytą i wokół jej krawędzi, która zapobiega przedostawaniu się chłodu do gruntu pod płytą. Ta izolacja jest absolutnie kluczowa przy płycie posadowionej wyżej.

Mimo technicznej możliwości posadowienia płyty stosunkowo płytko, polskie normy konstrukcyjne narzucają minimalną głębokość fundamentowania, która wynosi przynajmniej 50 cm poniżej poziomu terenu. To wymóg proceduralny, mający na celu standaryzację i zapewnienie pewnego minimalnego poziomu bezpieczeństwa, niezależnie od rodzaju fundamentu.

Praktyka w innych krajach europejskich bywa odmienna, gdzie płyty fundamentowe często posadawia się na głębokości zaledwie około 30 cm. Różnice te wynikają z odmiennych uwarunkowań klimatycznych, norm budowlanych i podejścia do projektowania izolacji termicznej pod fundamentem. Pokazuje to jednak elastyczność samego rozwiązania płyty fundamentowej.

Po niwelacji i badaniach, podłoże pod przyszłą płytę musi zostać solidnie zagęszczone. Wykorzystuje się do tego zagęszczarki wibracyjne o odpowiedniej masie i sile wibracji. Cel jest jeden: osiągnięcie deklarowanego w projekcie stopnia zagęszczenia, np. Is > 0.95 lub 0.97, w zależności od specyfiki gruntu. Brak odpowiedniego zagęszczenia to gwarancja osiadania.

Proces zagęszczania wykonuje się warstwami o grubości typowo 20-30 cm, aż do uzyskania wymaganej niwelacji i nośności. Każdą warstwę zagęszcza się kilkukrotnie. Kontrola zagęszczenia jest równie ważna jak samo zagęszczanie – powinna być udokumentowana odpowiednimi protokołami, np. z badań aparatem VSS czy sondą dynamiczną. To papier, który daje spokój inwestorowi i wykonawcy.

Czasami, gdy wierzchnie warstwy gruntu są bardzo słabe lub niejednorodne, konieczna jest całkowita wymiana gruntu. Kopie się głębiej, usuwając słabe nasypy, torfy czy namuły, a następnie przestrzeń tę wypełnia się stabilnym, dobrze zagęszczalnym materiałem, takim jak pospółka, piasek lub mieszanka piaskowo-żwirowa. To kosztowne, ale czasem nieuniknione rozwiązanie, by zagwarantować stabilność dla fundamentową charakteryzuje możliwość wszechstronnego zastosowania.

W przypadku gruntów spoistych, takich jak gliny czy iły, niezwykle ważne jest także zabezpieczenie wykopu przed wysychaniem (pękanie) lub nawodnieniem (rozmiękanie) przed betonowaniem. Niesprzyjające warunki atmosferyczne, jak intensywne opady deszczu, mogą pokrzyżować plany i opóźnić prace, a nawet wymusić ponowne przygotowanie podłoża, jeśli ulegnie degradacji.

Sumiennie wykonane przygotowanie podłoża to inwestycja, która zwraca się w przyszłości. Pozwala uniknąć kosztownych napraw związanych z osiadaniem budynku, pękaniem ścian czy uszkodzeniami instalacji. To fundament bezpieczeństwa i trwałości całego przedsięwzięcia budowlanego.

Geodeta na placu budowy pojawia się kilkukrotnie na etapie przygotowania podłoża. Pierwszy raz, by wytyczyć obrys przyszłego budynku i punkty charakterystyczne. Kolejne pomiary służą kontroli prawidłowości wykonania niwelacji i potwierdzeniu osiągnięcia zaprojektowanych rzędnych. Jego precyzja jest tu równie ważna, co precyzja koparki czy zagęszczarki.

Finalnie, przed ułożeniem kolejnych warstw, podłoże powinno być równe, czyste i odpowiednio zagęszczone. Wszelkie ostre kamienie czy nierówności mogą uszkodzić wrażliwe warstwy izolacji kładzione bezpośrednio na gruncie. To niby drobiazg, a potrafi narobić bigosu. Zatem dbajcie o każdy detal, bo to on finalnie składa się na jakość.

Warstwa Drenażowa i Klinująca pod Płytą Fundamentową

Po solidnym przygotowaniu i zagęszczeniu rodzimego gruntu, kolejnym newralgicznym etapem jest ułożenie warstwy, która często pełni podwójną rolę – drenażową i klinującą. To swego rodzaju poduszka, która separuje płytę od bezpośredniego kontaktu z gruntem rodzimym i jednocześnie aktywnie zarządza wilgocią w podłożu. Bez niej, nawet najlepsza płyta może mieć kłopoty.

Podstawowym zadaniem warstwy drenażowej jest umożliwienie swobodnego odprowadzania wody z przestrzeni bezpośrednio pod płytą fundamentową. Może to być woda gruntowa, która podnosi swój poziom, lub woda opadowa, która przesiąka przez wyżej położone warstwy. Skuteczny drenaż zapobiega zastoiskom wodnym, które są wrogiem numer jeden każdego fundamentu, zwłaszcza na gruntach spoistych.

W kontekście posadowienia płyty fundamentowej powyżej tradycyjnej strefy przemarzania, warstwa drenażowa pełni również kluczową rolę w ochronie przed zjawiskiem wysadzin mrozowych. Materiał drenażowy, będąc dobrze przepuszczalny i niekapilarny (lub o niskiej kapilarności), uniemożliwia podciąganie wody ku górze w wyniku działania sił kapilarnych, co jest przyczyną zamarzania i wzrostu objętości gruntu.

Stosowanym materiałem na tę warstwę jest najczęściej gruby, dobrze płukany kruszywo kamienne, takie jak żwir o frakcji 8/16 mm lub 16/32 mm. Ważne, aby kruszywo było "czyste", czyli pozbawione drobnych frakcji pyłowych i ilastych, które mogłyby ograniczać jego przepuszczalność. Pomyślcie o tym jak o sicie – musi przepuszczać wodę, a nie ją zatrzymywać.

Grubość warstwy drenażowej/klinującej jest zmienna i powinna być ściśle określona w projekcie budowlanym. Typowe wartości wahają się od 15 do 30 centymetrów, ale w specyficznych warunkach gruntowych, np. przy wysokim poziomie wód gruntowych lub posadowieniu na szczególnie ekspansywnych gruntach, może być wymagana grubość większa, nawet do 50 cm lub więcej. Każdy centymetr ma tu znaczenie.

Warstwa ta, oprócz funkcji drenażowej, często nazywana jest również warstwą klinującą. Wynika to z faktu, że materiał o większej frakcji (klinowej) tworzy stabilną, wzajemnie blokującą się strukturę po zagęszczeniu. Zapewnia to równomierne przekazywanie obciążeń z płyty na niższe warstwy gruntu i stanowi solidne, niwelujące niewielkie nierówności podłoże dla kolejnych elementów konstrukcji.

Ułożenie warstwy drenażowej wymaga precyzji i odpowiedniego zagęszczenia, choć stopień zagęszczenia kruszywa gruboziarnistego ocenia się inaczej niż gruntu spoistego czy piasków. Często wystarcza kilkukrotne przejechanie ciężką zagęszczarką wibracyjną, by uzyskać wystarczającą nośność i klinowanie ziaren. Nie jest to jednak "na oko", specyfikacja projektowa zawsze powinna to precyzować.

Bardzo istotnym elementem, często towarzyszącym warstwie drenażowej, jest geowłóknina. Membrana ta układana jest zazwyczaj bezpośrednio na przygotowanym gruncie rodzimym, przed wysypaniem kruszywa drenażowego. Jej rola jest separacyjna – zapobiega mieszaniu się drobnych cząstek gruntu rodzimego z grubym kruszywem, co mogłoby z czasem zamulić warstwę drenażową i znacząco ograniczyć jej przepuszczalność.

Innym miejscem, gdzie geowłóknina może być zastosowana, jest oddzielenie warstwy drenażowej od leżącej powyżej warstwy chudego betonu lub warstwy styropianu, jeśli jest ona układana bezpośrednio na kruszywie. Chroni to te warstwy przed "wciśnięciem" się materiału kruszywowego w ich strukturę i zapewnia gładszą powierzchnię roboczą dla dalszych etapów.

W systemach z drenażem opaskowym wokół budynku, warstwa drenażowa pod płytą powinna być połączona z tym systemem, umożliwiając efektywne odprowadzenie zebranej wody poza obrys fundamentu, np. do studni chłonnej, rowu melioracyjnego lub kanalizacji deszczowej (o ile przepisy lokalne na to zezwalają). To działa jak rynny na dachu, tylko pod ziemią.

Koszt materiału na warstwę drenażową może stanowić istotną pozycję w budżecie, zwłaszcza przy większych grubościach. Cena za tonę kruszywa (np. frakcji 8/16 mm) waha się w zależności od regionu i dostawcy, ale orientacyjnie można przyjąć koszt rzędu 40-80 zł za tonę netto, nie wliczając kosztów transportu. Dla typowego domu, gdzie potrzeba kilkudziesięciu ton, robi to różnicę.

Przyjmijmy przykład domu o powierzchni 100 m² płyty i wymaganej grubości warstwy drenażowej 20 cm. Gęstość nasypowa kruszywa wynosi około 1.6-1.7 tony/m³. Potrzeba więc około 100 m² * 0.20 m * 1.65 t/m³ = 33 tony kruszywa. Przy cenie 60 zł/tona, sam materiał to około 2000 zł, do tego transport. To konkretna kwota, którą trzeba ująć w kosztorysie.

Czasem, zamiast czystego kruszywa, stosuje się lekkie kruszywa keramzytowe. Charakteryzują się one doskonałymi właściwościami termoizolacyjnymi i drenażowymi jednocześnie. Są jednak znacznie droższe od tradycyjnego kruszywa, co rekompensują częściowo eliminacją lub redukcją grubości warstwy termoizolacyjnej. To opcja dla tych, którzy patrzą długoterminowo i cenią zaawansowane rozwiązania.

Błędy w wykonaniu warstwy drenażowej/klinującej mogą prowadzić do poważnych konsekwencji. Niewystarczające zagęszczenie spowoduje osiadanie. Zastosowanie zanieczyszczonego materiału lub brak geowłókniny doprowadzi do zamulenia drenażu. Każda z tych sytuacji zagraża stabilności i funkcjonalności fundamentu. To tak jak z sypaniem kawy do cukiernicy – niby drobiazg, ale efekt końcowy jest fatalny.

Dlatego nadzór nad tym etapem prac jest absolutnie konieczny. Wykonawca powinien przedstawić dokumenty potwierdzające jakość dostarczonego kruszywa, a proces układania i zagęszczania powinien być monitorowany. Inwestor czy kierownik budowy mają prawo żądać takich dokumentów i obserwować postęp prac. To nie złośliwość, to dbanie o własną inwestycję.

Warto zaznaczyć, że w niektórych projektach, zwłaszcza na gruntach dobrze przepuszczalnych i przy niskim poziomie wód gruntowych, warstwa drenażowa jako taka może być zredukowana lub zastąpiona inną formą przygotowania podłoża. Jednak zawsze musi być zapewniona stabilność i ochrona przed potencjalnymi problemami związanymi z wilgocią i mrozem. Nie ma jednego uniwersalnego rozwiązania.

Sumując, warstwa drenażowa i klinująca to nie tylko "kamyczki" pod fundamentem. To starannie zaprojektowany i wykonany element, który ma za zadanie stabilizować, odwodnić i ochronić płytę fundamentową przed siłami natury. Jej prawidłowe wykonanie to fundament... dla fundamentu. Metaforycznie, ale i dosłownie.

Rola Warstwy Chudej Betonu (Chudziak)

Po etapie przygotowania podłoża i ułożeniu warstwy drenażowej/klinującej, nadszedł czas na tzw. chudziaka, czyli warstwę chudego betonu. Choć nazwa "chudy" sugeruje coś pośledniego, jej rola w całym systemie warstw płyty fundamentowej jest nie do przecenienia. To ona stanowi płaską i czystą platformę do dalszych, precyzyjnych prac.

Chudy beton to mieszanka o niskiej zawartości cementu w stosunku do kruszywa i wody – stąd przymiotnik "chudy". Zazwyczaj stosuje się betony klasy C8/10 (dawne B10) lub C12/15 (B15). Głównym kruszywem jest piasek lub drobny żwir, a konsystencja powinna pozwalać na łatwe rozłożenie i zatarcie, tworząc w miarę gładką powierzchnię.

Podstawową funkcją warstwy chudziaka jest stworzenie idealnie równej i stabilnej powierzchni na zagęszczonej warstwie drenażowej lub gruntu. Kruszywo, mimo zagęszczenia, nigdy nie będzie miało gładkości betonu, a chudziak niweluje drobne nierówności, przygotowując grunt pod precyzyjne ułożenie izolacji termicznej i przeciwwilgociowej, które są niezwykle wrażliwe na punktowe obciążenia czy ostre krawędzie kruszywa.

Grubość warstwy chudego betonu jest zazwyczaj projektowana na 8 do 15 centymetrów. Taka grubość jest wystarczająca, by spełnić swoje funkcje techniczne – zblindować (zakryć) kruszywo drenażowe i stworzyć równą powierzchnię – bez konieczności stosowania skomplikowanego zbrojenia, które jest domeną konstrukcyjnej płyty fundamentowej. Ewentualne minimalne zbrojenie rozproszone z włókien stalowych lub polipropylenowych stosuje się głównie dla ograniczenia rys skurczowych, ale nie jest to regułą.

Układanie chudziaka to zazwyczaj stosunkowo szybki proces. Beton dowożony jest betonomieszarkami, rozkładany ręcznie lub mechanicznie i wstępnie wyrównywany listwami wibracyjnymi lub łatami. Następnie powierzchnia jest zacierana, aby uzyskać gładkie wykończenie. Osiągnięcie pożądanej równości ma kluczowe znaczenie dla komfortu prac na kolejnych etapach i poprawności ułożenia izolacji.

Precyzja wykonania chudziaka jest tak ważna, że czasami mówi się, że dobra płyta fundamentowa zaczyna się od idealnie wylanego chudziaka. Wszelkie znaczące odchylenia od projektowanych rzędnych i płaszczyzny będą skutkowały koniecznością stosowania dodatkowych warstw wyrównujących lub – co gorsza – problemami przy montażu ścian czy innych elementów konstrukcyjnych opierających się na płycie. Taka równa baza to prawdziwy luksus na budowie.

Zastosowanie chudego betonu ma również znaczący wpływ na szybkość postępu prac na budowie. Tworzy on solidną i czystą płaszczyznę roboczą. Pracownicy mogą swobodnie poruszać się po niej, układać kolejne warstwy izolacji, siatki zbrojeniowe, a następnie szalunki krawędziowe dla głównej płyty. Bez chudziaka, wszystkie te prace musiałyby odbywać się bezpośrednio na luźnym kruszywie lub gruncie, co jest niewygodne, wolne i nieprecyzyjne.

Mówiąc szczerze, gdy widzimy budowę, na której po przygotowaniu podłoża pojawiła się gładka, wybetonowana i równa płyta fundamentowa z chudziaka, wiemy, że ten etap prac idzie jak z płatka. To sygnał dobrej organizacji i dbałości o szczegóły ze strony wykonawcy. Ta warstwa pozwala zapanować nad chaosem i wprowadzić porządek przed "prawdziwym" betonowaniem.

Inną ważną funkcją chudziaka jest ochrona warstwy drenażowej przed uszkodzeniem czy przemieszczeniem podczas prac. Ciężar i ruch robotników, transport materiałów – wszystko to mogłoby naruszyć strukturę warstwy klinującej. Chudziak stanowi solidną osłonę, która stabilizuje całość przed obciążeniami związanymi z procesem budowy samego fundamentu. To taka trochę zbroja dla "kamyczków" na dole.

Alternatywą dla chudziaka może być warstwa zagęszczonego mechanicznie piasku stabilizowanego cementem. Mieszanka taka (np. w proporcji 1:10 do 1:15 cement do piasku) po zawilgoceniu i zagęszczeniu również tworzy twardą i równą powierzchnię. Jest to rozwiązanie stosowane rzadziej niż beton chudy, ale w pewnych warunkach może być rozważone.

Koszt wykonania warstwy chudego betonu nie jest dramatycznie wysoki w porównaniu do całej inwestycji. Przyjmując orientacyjną cenę betonu C12/15 na poziomie 250-350 zł/m³, i grubość 10 cm dla 100 m² płyty, potrzeba 10 m³ betonu, co daje koszt materiału rzędu 2500-3500 zł. Do tego dochodzą koszty pracy, które również są relatywnie niskie ze względu na prostotę i szybkość wykonania w porównaniu do głównej płyty.

Pamiętajmy też o pielęgnacji chudziaka po wylaniu. Mimo niskiej zawartości cementu, świeży beton wymaga ochrony przed zbyt szybkim wysychaniem, zwłaszcza w gorące i wietrzne dni. Polewanie wodą, przykrywanie folią – to proste zabiegi, które zapobiegną nadmiernemu skurczowi i rysowaniu, zapewniając docelową wytrzymałość warstwy. Zwykłe podlewanie to mały gest, który ratuje przed dużymi problemami.

W kontekście ogólnego procesu budowy, sprawna realizacja etapu chudziaka faktycznie wpływa na tempo dalszych prac. Wracając do danych z naszej wcześniejszej analizy, to właśnie sumowanie się takich "małych" oszczędności czasu na poszczególnych warstwach pozwala stwierdzić, że Z płytą fundamentową można skrócić... czas budowy domu. To nie tylko marketingowy slogan, to rzeczywista przewaga technologiczna, gdy wszystko idzie zgodnie z planem.

Podsumowując rolę chudziaka: to nie jest warstwa konstrukcyjna w ścisłym tego słowa znaczeniu, ale jest absolutnie niezbędna dla poprawnego, precyzyjnego i sprawnego wykonania pozostałych warstw płyty fundamentowej. Ignorowanie jej funkcji lub niedbałe wykonanie to podcinanie gałęzi, na której siedzi jakość całej inwestycji. Chudziak to cichy bohater procesu budowy płyty.

Izolacja Termiczna i Przeciwwilgociowa – Kluczowe Warstwy

O ile wcześniejsze warstwy płyty fundamentowej skupiały się głównie na stabilności i przygotowaniu podłoża, o tyle izolacja termiczna i przeciwwilgociowa wkracza w sferę komfortu użytkowania budynku i jego efektywności energetycznej. To warstwy, które bezpośrednio wpływają na mikroklimat wewnątrz domu i chronią go przed jednym z najgroźniejszych wrogów – wilgocią w stanie ciekłym i gazowym.

Zacznijmy od izolacji termicznej pod płytą. Jej obecność jest jednym z fundamentalnych powodów popularności płyt fundamentowych w budownictwie energooszczędnym i pasywnym. Tradycyjne fundamenty ławowe stanowią mostek termiczny między zimnym gruntem a ścianami budynku. Płyta posadowiona na warstwie izolacji termicznej całkowicie eliminuje ten problem, odcinając dom od wpływu temperatury gruntu.

Materiałem dominującym w izolacji pod płytami fundamentowymi jest polistyren ekstrudowany (XPS). Cechuje się on zamkniętokomórkową strukturą, co zapewnia mu bardzo niski współczynnik przewodzenia ciepła (lambda), zazwyczaj w przedziale od 0.030 do 0.035 W/mK, oraz minimalną nasiąkliwość i wysoką wytrzymałość na ściskanie. To ostatnie jest kluczowe – izolacja musi przenieść obciążenie od całej płyty i budynku.

Innym materiałem stosowanym, choć rzadziej bezpośrednio pod płytą z uwagi na niższą wytrzymałość mechaniczną, jest polistyren ekspandowany (EPS) o bardzo wysokiej gęstości (typy EPS 200, EPS 300, a nawet EPS 400 lub 500). Ważne, aby był to styropian o deklarowanej nośności wystarczającej dla obciążeń od budynku. Jego lambda jest nieco wyższa niż XPS, typowo 0.033-0.038 W/mK.

Grubość warstwy izolacji termicznej pod płytą jest projektowana indywidualnie i zależy od wymagań energooszczędnych dla budynku, strefy klimatycznej oraz współczynnika lambda wybranego materiału. W przypadku domów standardowych często stosuje się 15-20 cm XPS, natomiast dla domów pasywnych grubość ta może sięgać 25, 30, a nawet 40 centymetrów układanych w kilku warstwach. To solidna kołdra termiczna.

Izolację układa się zazwyczaj w co najmniej dwóch warstwach, z przesunięciem spoin. Eliminuje to mostki termiczne powstające na styku płyt. Precyzyjne docinanie i układanie materiału jest kluczowe, aby uniknąć szczelin, przez które mogłoby uciekać ciepło lub przedostawać się wilgoć. Wyobraźcie sobie puchową kurtkę z dziurami – nawet najlepsza nie spełni swojej roli.

Nie mniej ważna jest izolacja krawędziowa płyty fundamentowej, która stanowi kontynuację izolacji spodniej i opina zewnętrzny obwód płyty. Zapobiega ona powstawaniu liniowych mostków termicznych na styku płyty z zewnętrznym powietrzem. Zazwyczaj stosuje się ten sam materiał (XPS) o grubości równej lub zbliżonej do izolacji poziomej. Detal ma znaczenie – mostki termiczne to złodzieje ciepła.

Drugą kluczową barierą jest izolacja przeciwwilgociowa. Jej celem jest absolutne odcięcie konstrukcji płyty od wilgoci gruntowej, zarówno tej pochodzącej z wód gruntowych, jak i tej przesiąkającej po opadach deszczu czy w postaci pary wodnej podciąganej kapilarnie. Grunt praktycznie zawsze zawiera pewien poziom wilgoci, a beton jest materiałem porowatym, zdolnym do jej wchłaniania.

Materiały stosowane na izolację przeciwwilgociową pod płytą fundamentową to najczęściej grube folie hydroizolacyjne wykonane z polietylenu o wysokiej gęstości (PE HD) o grubości minimum 0.5 mm, a preferowana jest nawet 1.0 mm lub grubsze. Folie te muszą być układane z zakładami min. 15-20 cm, a spoiny sklejane specjalistycznymi taśmami wodoszczelnymi. Szczelność jest tu hasłem kluczowym.

Alternatywą dla folii są masy bitumiczne lub polimerowe aplikowane w stanie ciekłym. Tworzą one bezszwową powłokę hydroizolacyjną, która doskonale przylega do podłoża (chudziaka). Ich aplikacja wymaga jednak wprawy i odpowiednich warunków temperaturowych. Mają tę zaletę, że lepiej adaptują się do nieregularnych kształtów, choć na równej powierzchni chudziaka folie są łatwiejsze w aplikacji.

Niezależnie od wybranego materiału, szczególną uwagę należy zwrócić na szczelność połączeń izolacji przeciwwilgociowej w miejscach przebicia płyty przez rury kanalizacyjne, wodociągowe czy przepusty instalacyjne. Każde takie przejście musi być precyzyjnie uszczelnione, zazwyczaj za pomocą specjalnych kołnierzy lub mas uszczelniających, aby wilgoć nie miała żadnej drogi do przedostania się powyżej. Jeden przeciek i cała misterna robota... cóż, staje się problematyczna.

Izolacja przeciwwilgociowa jest kładziona zazwyczaj bezpośrednio na chudziaku lub, w niektórych systemach, między dwiema warstwami styropianu. Kluczowe, aby była zabezpieczona przed uszkodzeniem w trakcie układania zbrojenia i betonowania płyty. Z tego powodu często stosuje się dodatkową warstwę ochronną (np. grubą folię budowlaną lub geowłókninę) na izolacji głównej.

Poprawnie wykonana izolacja przeciwwilgociowa pod płytą jest tak skuteczna, że zastosowanie płyty fundamentowej można nawet rozważyć na gruncie podmokłym. Oczywiście, nadal wymagany jest odpowiedni projekt, ewentualnie system drenażowy, ale sama szczelność płyty, która stanowi jednolitą barierę na całej powierzchni, radzi sobie z wilgocią znacznie lepiej niż tradycyjne rozwiązania ławowe, gdzie izolacja jest segmentowa.

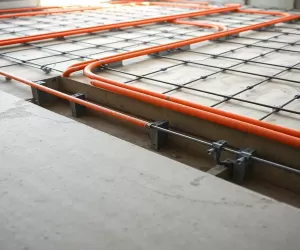

W kontekście izolacji termicznej, warto wspomnieć o możliwości integracji ogrzewania podłogowego bezpośrednio w płycie fundamentowej (tzw. płyta grzewcza). System rurek grzewczych zatopionych w betonie wykorzystuje masę płyty do akumulacji ciepła. Choć nie jest to sama warstwa izolacyjna, to jej obecność (lub brak) wpływa na efektywność takiego systemu. Izolacja pod płytą minimalizuje straty ciepła w dół, kierując całą energię do wnętrza budynku. To logiczne jak budowa cepa – ciepło idzie tam, gdzie jest zimniej, a izolacja mówi mu "stop" w dół.

Prawidłowe wykonanie izolacji przeciwwilgociowej na płycie fundamentowej oraz izolacji termicznej to etapy, które wymagają największej staranności. Czasami spotyka się z opinią, że "folia to tylko folia", ale jej rola jest strategiczna. Wszelkie niedociągnięcia na tym etapie – pęknięcia folii, nieszczelne spoiny, pominięte detale przy przejściach instalacyjnych, zbyt cienka lub uszkodzona izolacja termiczna – będą miały poważne i trudne do naprawienia konsekwencje w postaci zawilgocenia przegród, pleśni, strat ciepła i podwyższonych kosztów ogrzewania.

Cena materiałów izolacyjnych stanowi znaczącą część kosztów płyty fundamentowej. Koszt m² XPS o grubości 20 cm to obecnie (stan na 2023/2024, pamiętajmy o zmienności rynkowej) około 60-100 zł/m². Dla 100 m² płyty, to 6000-10000 zł. Dobra folia hydroizolacyjna to kolejne kilka złotych za m², plus taśmy, kołnierze – łącznie kilkaset do ponad tysiąca złotych. To konkretne sumy, ale oszczędzanie tutaj to „strzelanie sobie w stopę” na lata.

Wiedząc, jak kluczowe są te warstwy, łatwiej zrozumieć, dlaczego nadzór budowlany powinien bacznie przyglądać się etapowi ich układania. Dokładność, szczelność, stosowanie właściwych materiałów zgodnie z projektem – to detale, które decydują o długowieczności i komforcie użytkowania domu zbudowanego na płycie fundamentowej. Nie ma tu miejsca na "a jakoś to będzie".

Finalny efekt solidnej płyty fundamentowej zintegrowanej z doskonałą izolacją termiczną i hydroizolacją to nie tylko stabilna konstrukcja. To również ciepła, sucha i energooszczędna podłoga parteru, gotowa na przyjęcie wykończenia. To poczucie bezpieczeństwa i pewności, że fundament naszego domu jest chroniony przed wpływem gruntu i warunków zewnętrznych w najskuteczniejszy możliwy sposób. To jest esencja tego rozwiązania.
